Problemstellung
Die Bemaßung bei Vorschaubildern in einer Auswertung für Türen/Fenster wird falsch angezeigt oder fehlt.
Troubleshooting

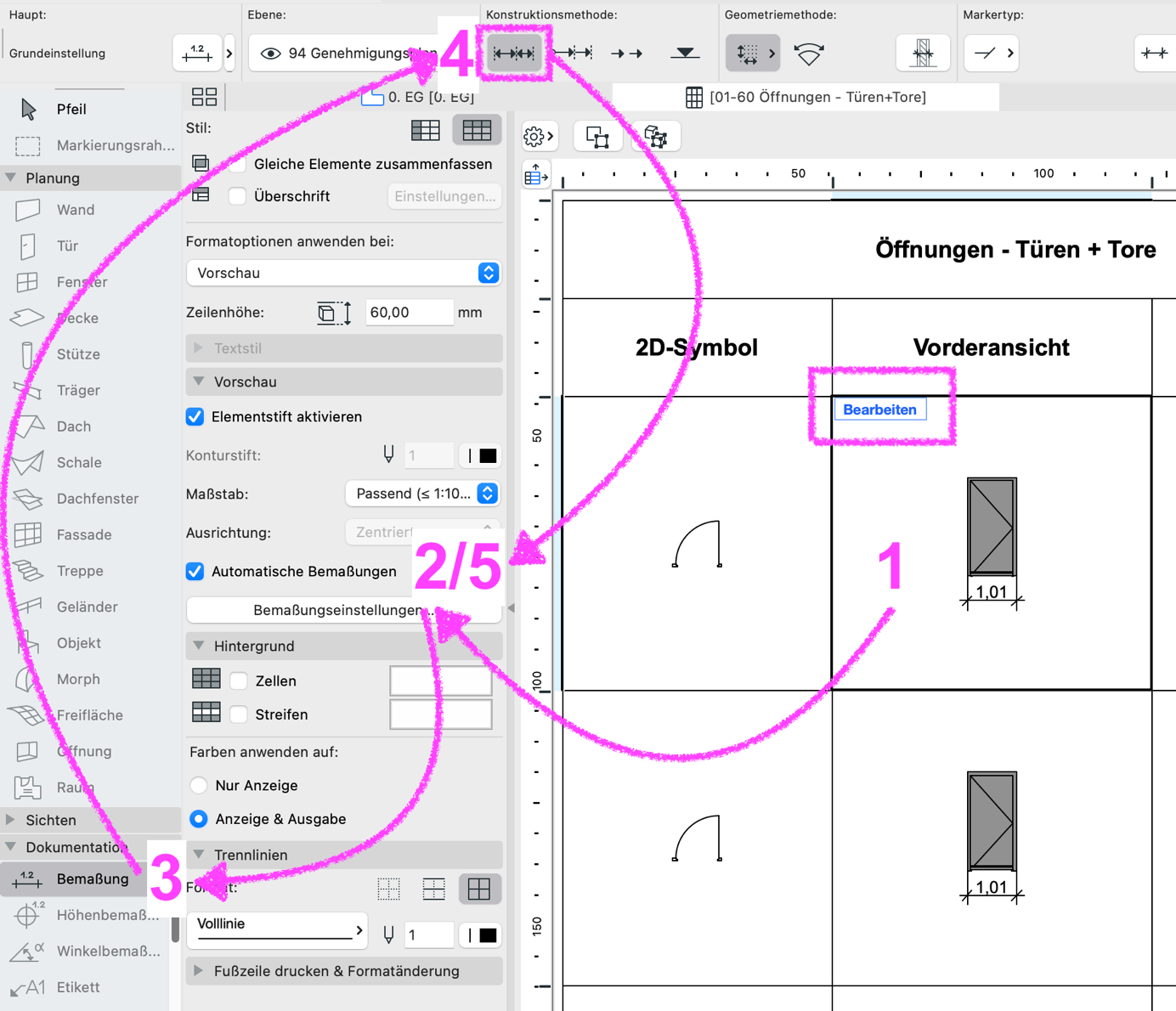

1. Vorschau-Spalte löschen und neu erstellen
Schema-Einstellungen > Felder
- betroffene Vorschau-Parameter löschen > OK
- danach erneut Schema-Einstellungen > Felder öffnen und die Parameter wieder hinzufügen
2. Automatische Bemaßung prüfen

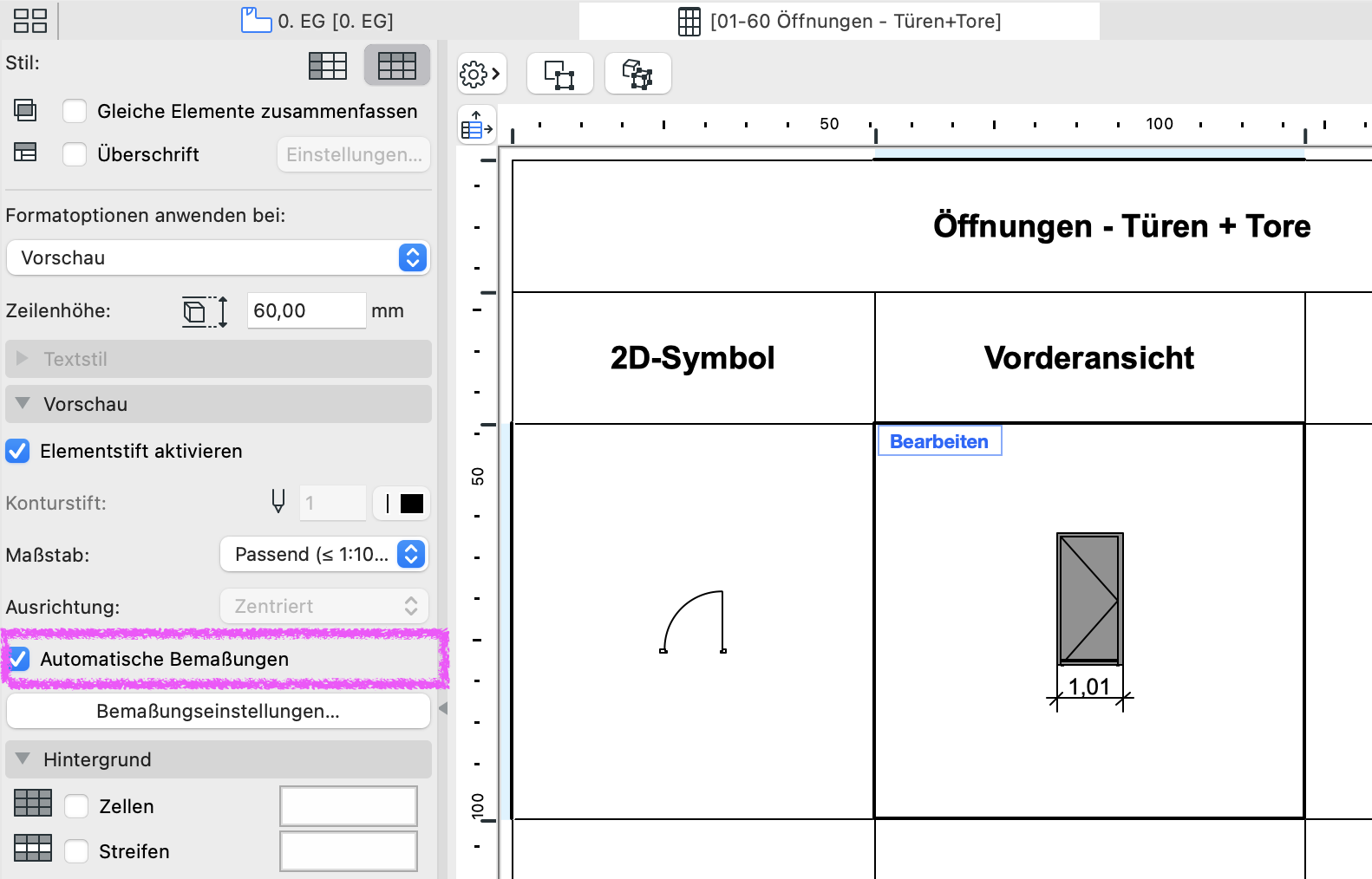

Interaktive Auswertungsliste öffnen > Auswertungsoptionen > Automatische Bemaßungen
Die Option Automatische Bemaßungen muss aktiviert sein.

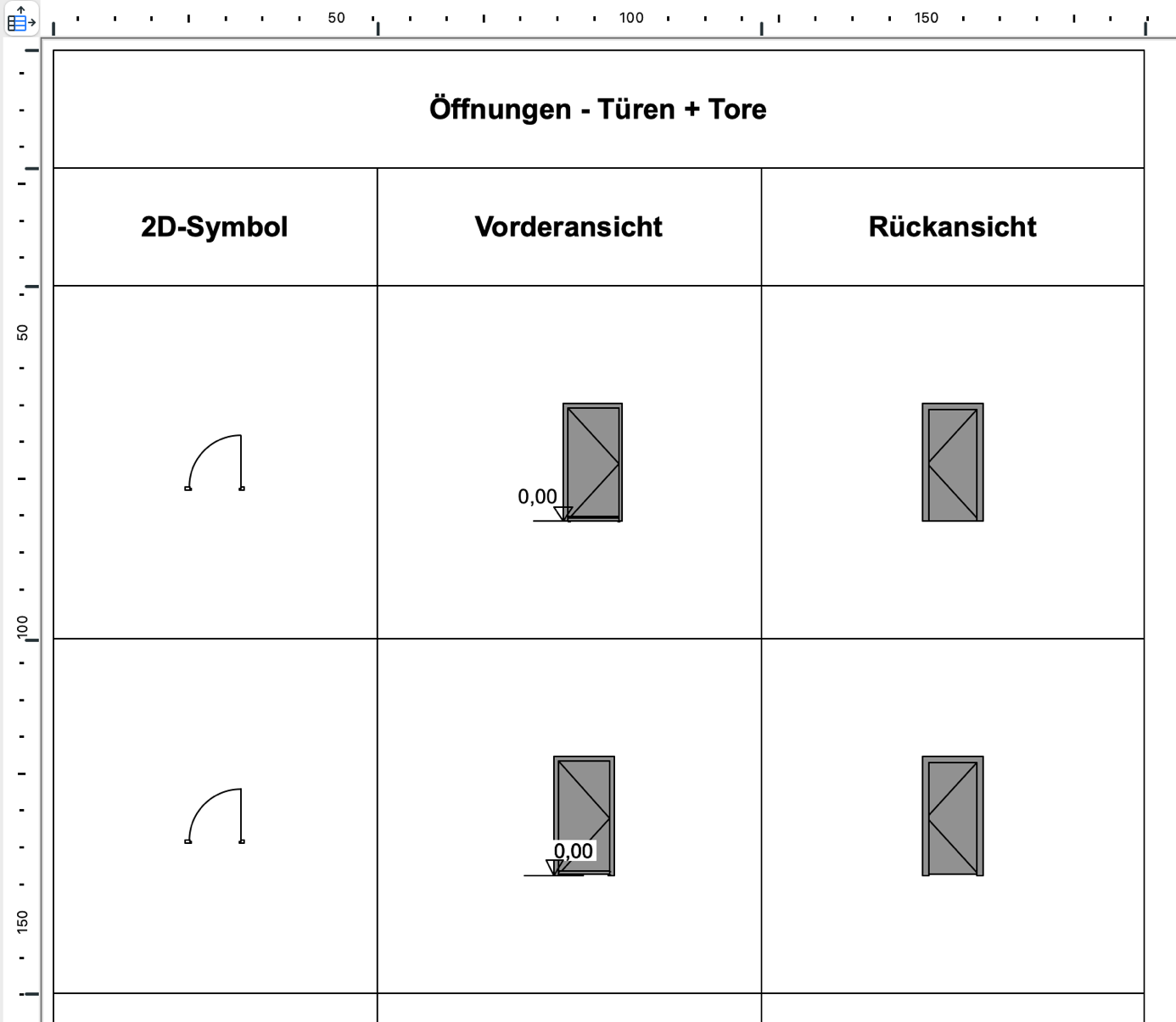

Gut zu wissen: Wenn die Bemaßung nicht korrekt angezeigt wird, bspw. werden für den Parameter 3D Vorderansicht einer Tür anstelle einer Längenbemaßung Höhenkoten dargestellt, dann sind folgende Schritte notwendig:
- In die Spalte der Liste klicken, welcher Parameter entsprechend betroffen ist.
- Automatische Bemaßungen deaktivieren.
- Werkzeug Bemaßung aktivieren.
- Längenbemaßung (anstelle der Höhenbemaßung) aktivieren.
- Automatische Bemaßungen wieder aktivieren.
Zudem kann mit einem Klick auf Bearbeiten bzw. im Bearbeitungsmodus die Darstellung des Vorschaubildes und der Maßketten modifiziert werden.
Weitere Informationen zu diesem Thema bietet der folgende Link:
