Problemstellung
Assoziative Elemente wie Bemaßungen, Etiketten, Winkelbemaßungen und Höhenbemaßungen können im Laufe eines Projektes aus verschiedenen Gründen, absichtlich oder unabsichtlich, statisch werden.

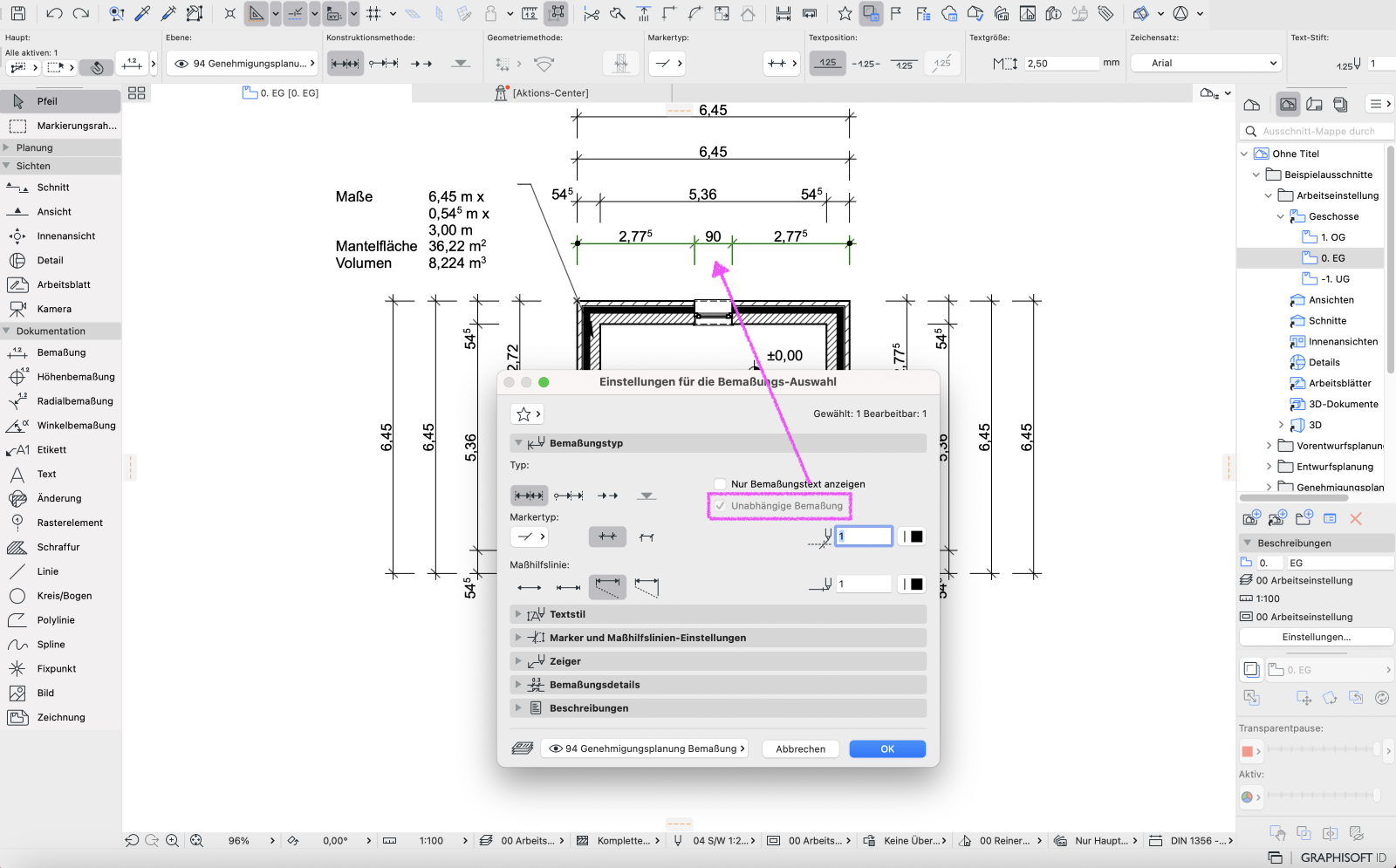

Statische Elemente fallen oft erst auf, wenn die Einstellungen des Elements geprüft werden, bestimmte Werte sich nicht automatisch anzeigen lassen oder sich diese nicht assoziativ zum Elementen mitändern.

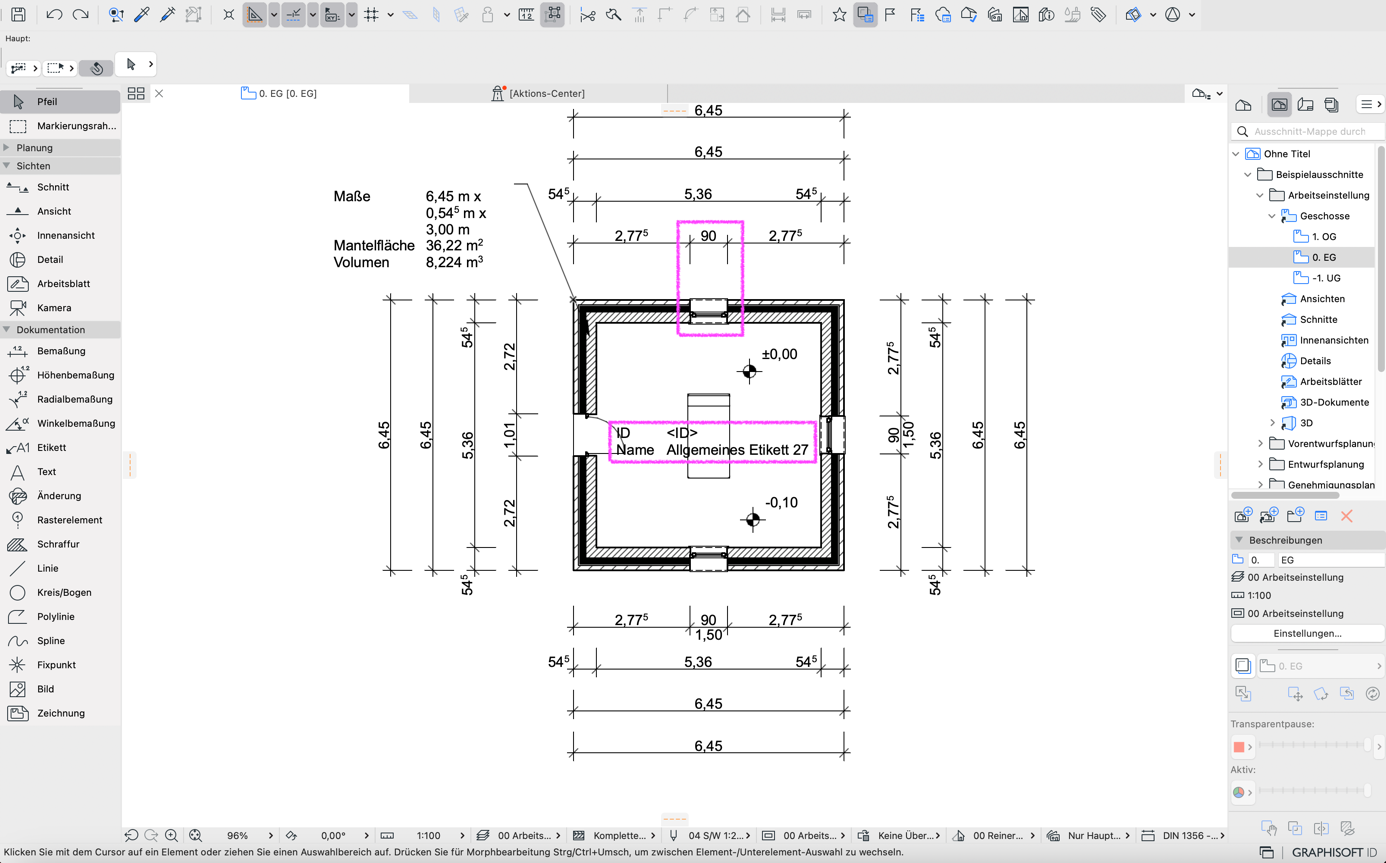

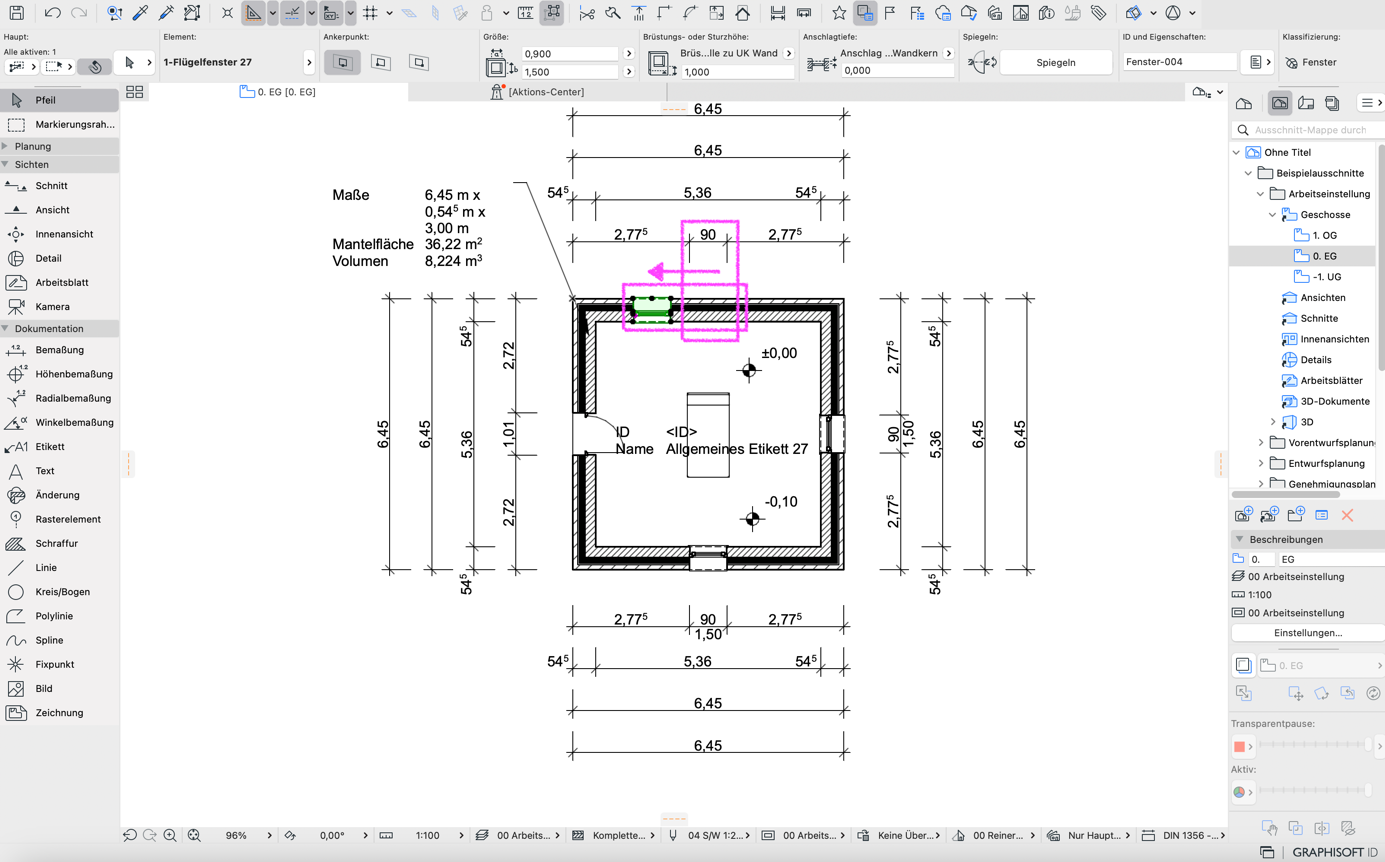

Somit zeigen Bemaßungen von Fenstern und Türen keine Höhen an, Etiketten zeigen nur den Autotext mit #Autotext bzw. <Autotext> an, Maßketten wie Winkelbemaßungen und Bemaßungen verändern sich nicht assoziativ mit beim Verändern oder Verschieben der Elemente oder Höhenbemaßungen passen sich nicht an neue Z-Werte an. Alle angezeigten Werte bleiben unverändert, auch wenn das Element verändert wurde.
Troubleshooting
Grafische Überschreibung anwenden
Um nicht jedes Element einzeln prüfen zu müssen, kann eine Grafische Überschreibung für nicht assoziative Elemente angelegt werden, bei der statische Elemente farblich hervorgehoben werden.

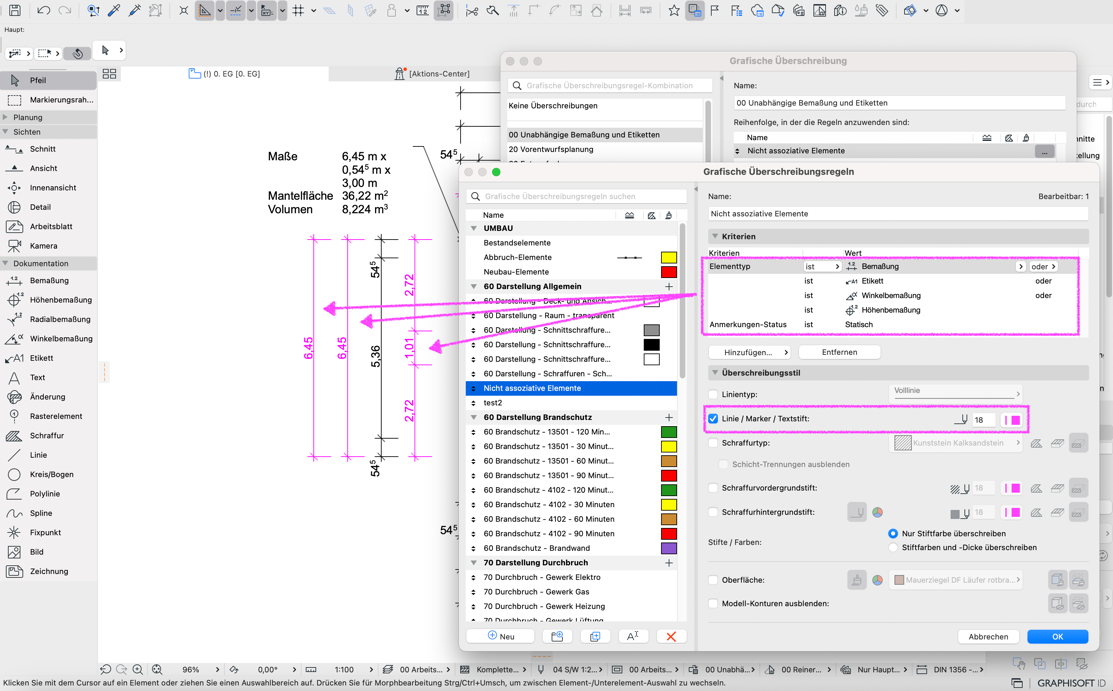

Unter Dokumentation > Grafische Überschreibung > Grafische Überschreibung kann die neue auf Assoziativität prüfende Grafische Überschreibungs-Regel neu angelegt werden.
Dabei müssen die Regel-Kriterien wie folgt festgelegt werden:
Die Elementtypen können Bemaßung, Etikett, Winkelbemaßung oder Höhenbemaßung sein. Zusätzlich muss das Kriterium Anmerkungen-Status hinzugefügt und mit ist Statisch definiert werden.
Anschließend kann ein gewünschter Stift zum farblichen hervorheben unter Überschreibungsstil bei dem Punkt Linie / Marker / Textstift: gewählt werden.

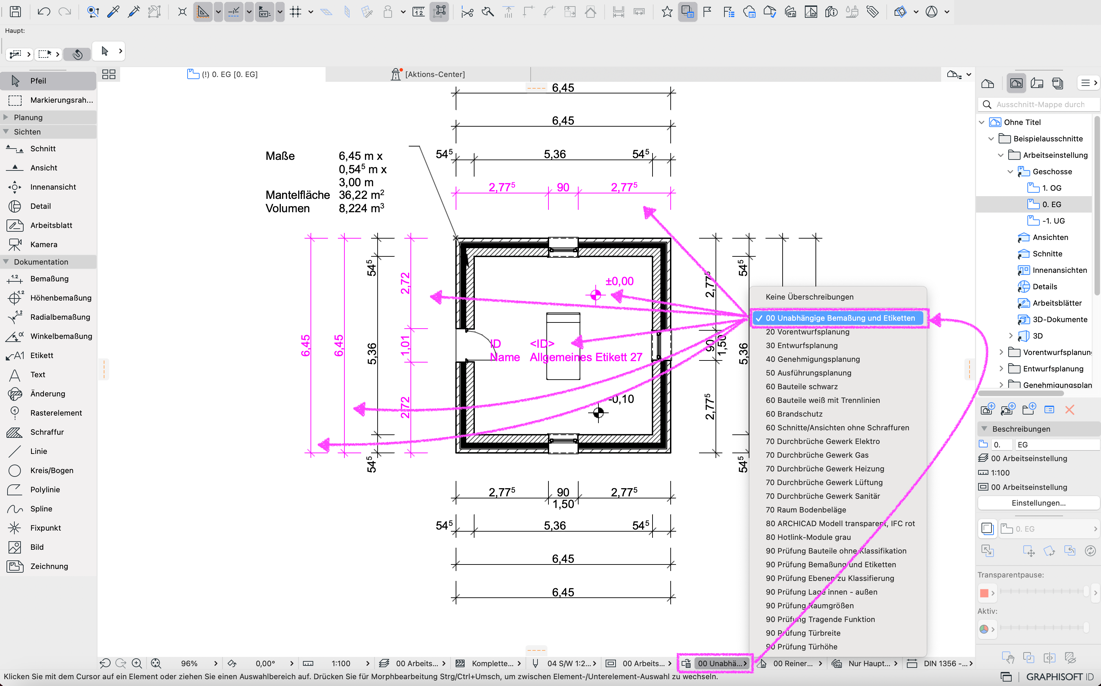

Wird die erstellte Grafische Überschreibung temporär über die Schnell-Optionen eingestellt, werden anschließend alle statischen, also nicht assoziativen, Elemente hervorgehoben und können einzeln neu verknüpft bzw. erstellt werden.
Hinweise:

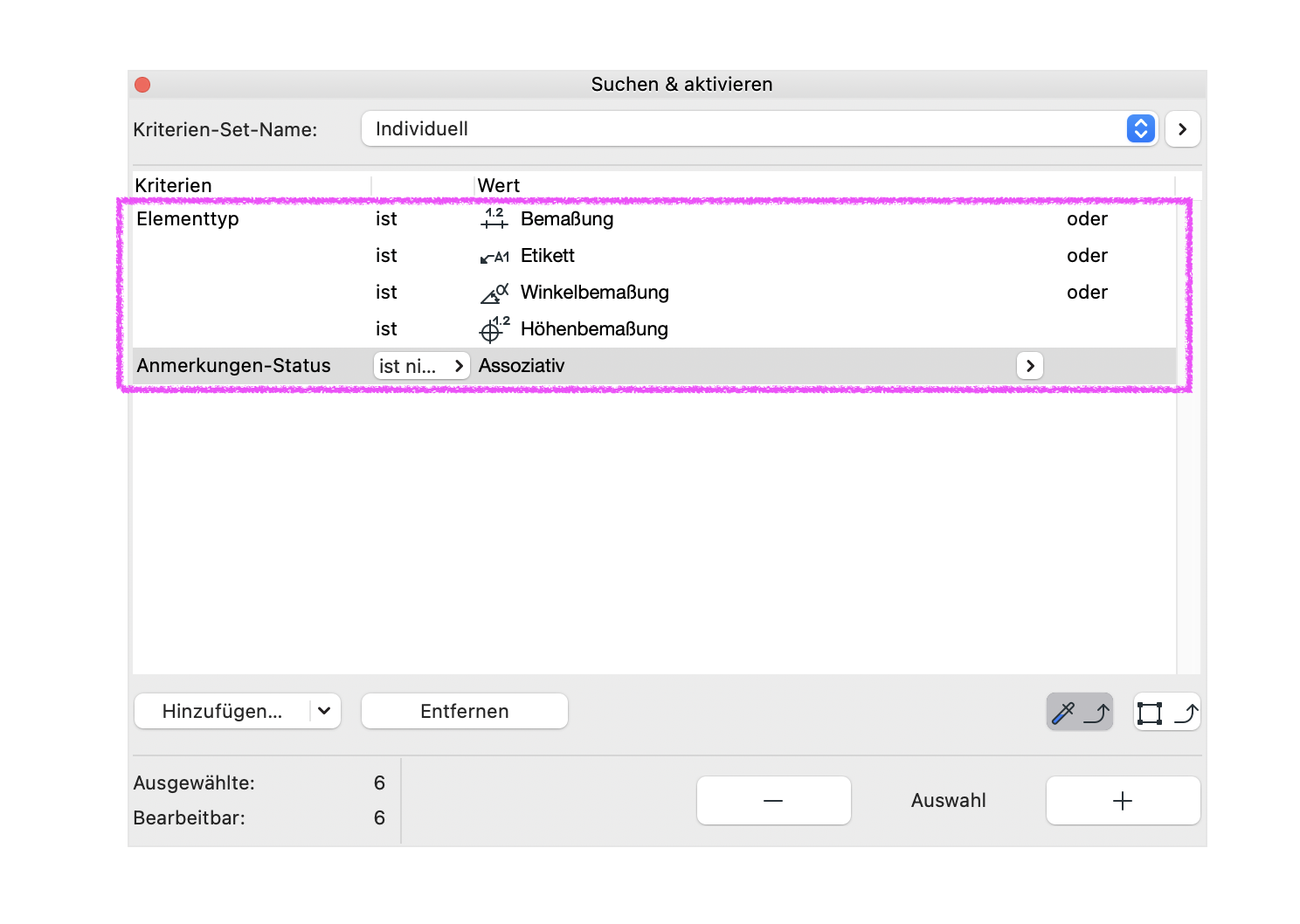

Die gleichen Kriterien Einstellungen können auch unter Suchen & Aktivieren vorgenommen werden.
