Problemstellung
Eine georeferenzierte Datei wird in Archicad beim Import sehr weit entfernt vom Projektursprung platziert.
Troubleshooting
1. Koordinaten des Referenzpunktes ermitteln
Zunächst ist zu ermitteln, welche Koordinaten der Referenzpunkt der importierten Datei besitzt.
Dies kann auf zwei Arten erfolgen:
- Koordinaten vom Dateiersteller (z. B. Vermesser, Bauamt etc.) anfordern.

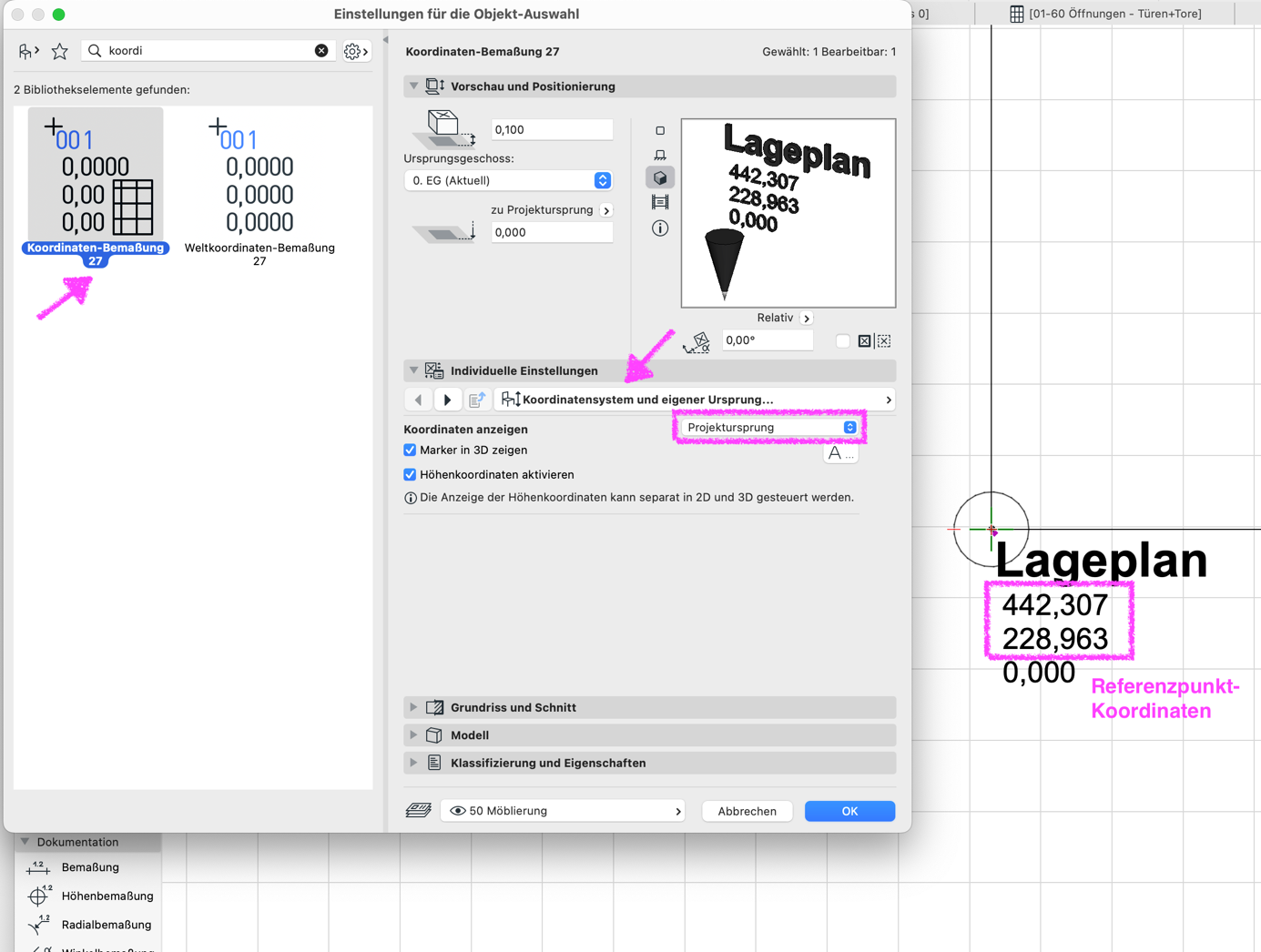

- Das Objekt Koordinaten-Bemaßung auf einen Bezugspunkt der importierten Datei platzieren und die angezeigten Koordinaten ablesen.
2. Koordinaten des Referenzpunktes als Vermessungspunkt eintragen

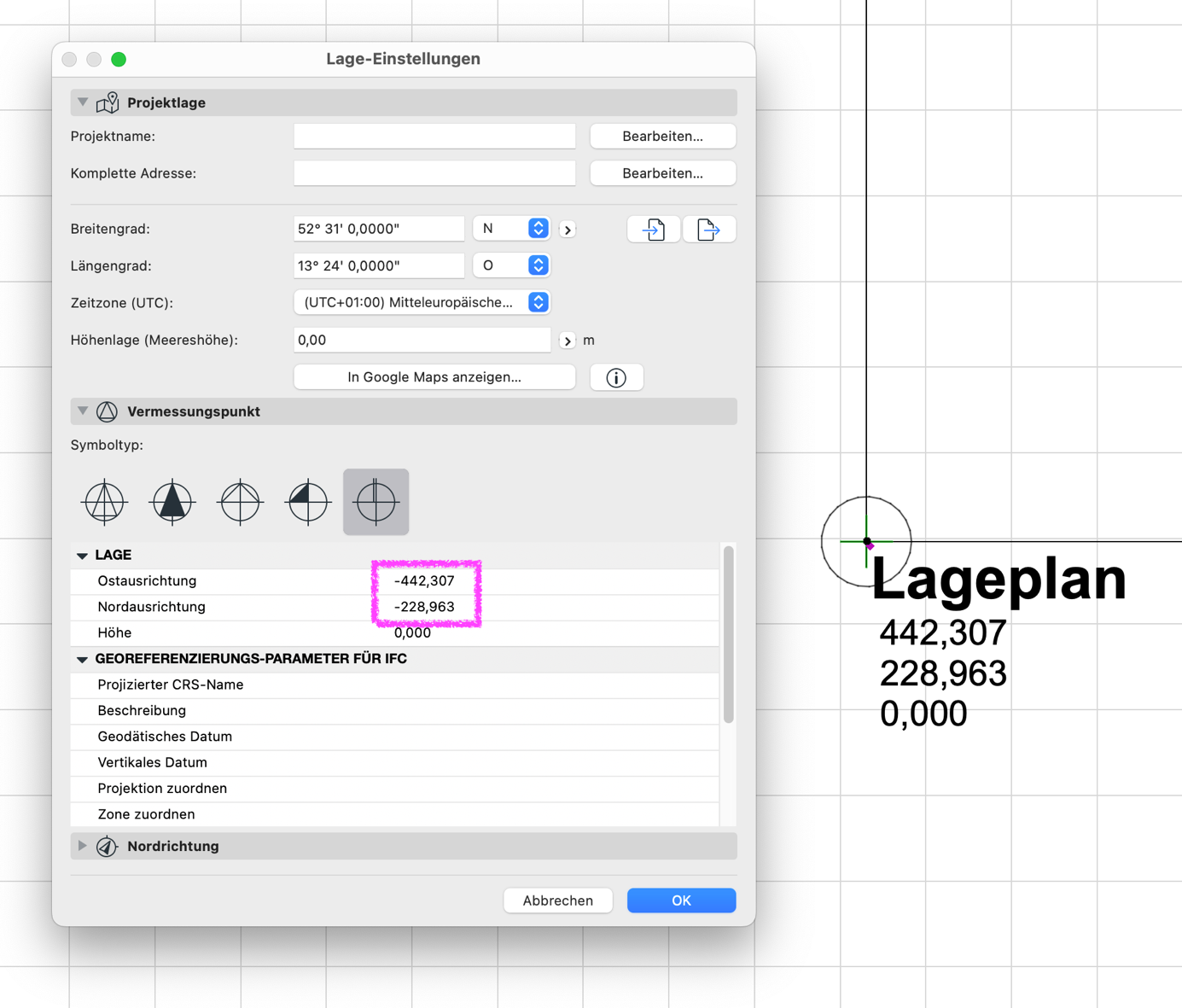

Optionen > Projektpräferenzen > Lage-Einstellungen...
Die Koordinaten müssen mit umgedrehten Vorzeichen eingetragen werden.
Beispiel:
- Koordinaten (2;4) werden als (-2;-4) eingetragen.
- Koordinaten (-5;0) werden als (5;0) eingetragen.
3. Importierte Datei löschen und erneut importieren
Ablage > Interoperabilität > Dazuladen...
Die eingeladene Datei ist zu löschen und anschließend mit der Funktion Dazuladen zu importieren:

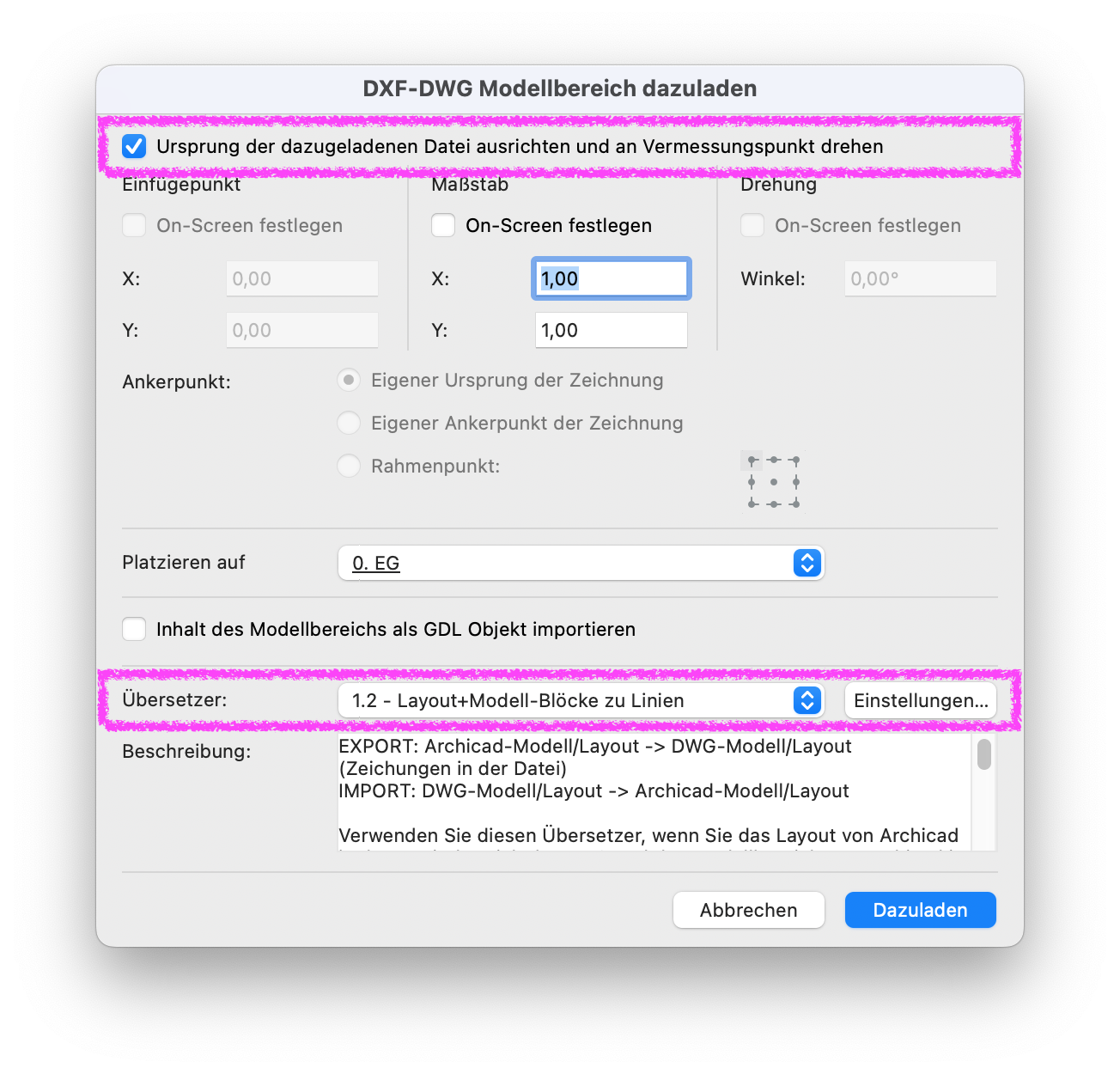

- Haken bei Ursprung der dazugeladenen Datei ausrichten und an Vermessungspunkt drehen.
- Gewünschten Import-Übersetzer bei dem Punkt Übersetzer definieren.
Die Datei wird nun in der Nähe des Projektursprungs platziert. Die Georeferenzierung bleibt durch die eingestellte Lage des Vermessungspunktes erhalten.
Hinweise:
- Grundsätzlich sollten sich alle Projektinhalte in der Nähe des Projektursprungs (0,0) befinden. Sehr weit entfernte Elemente können zu Performance-, Darstellungs- oder Berechnungsproblemen führen. Es wird empfohlen, mit dem Vermessungspunkt zu arbeiten.
-
Weitere Informationen zum Workflow mit dem Vermessungspunkt sind in dem folgenden Artikel beschrieben: Georeferenzierter Import und Export von DWG-Dateien
