Problemstellung
Wird in der Archicad Datei unter Ablage > Interoperabilität > IFC > IFC-Übersetzer… die IFC-Übersetzer geöffnet, dann sind nur wenige oder keine IFC-Übersetzer aufgelistet. Wenn eine IFC-Datei aus Archicad gesichert wird, werden auch hier nur wenige oder keine IFC-Übersetzer angezeigt.
Troubleshooting
1. Archicad Vorlagendatei (.tpl) prüfen
IFC-Übersetzer sind direkt in der Datei gespeichert. Diese stammen ursprünglich aus der verwendeten Archicad Vorlagendatei (.tpl).

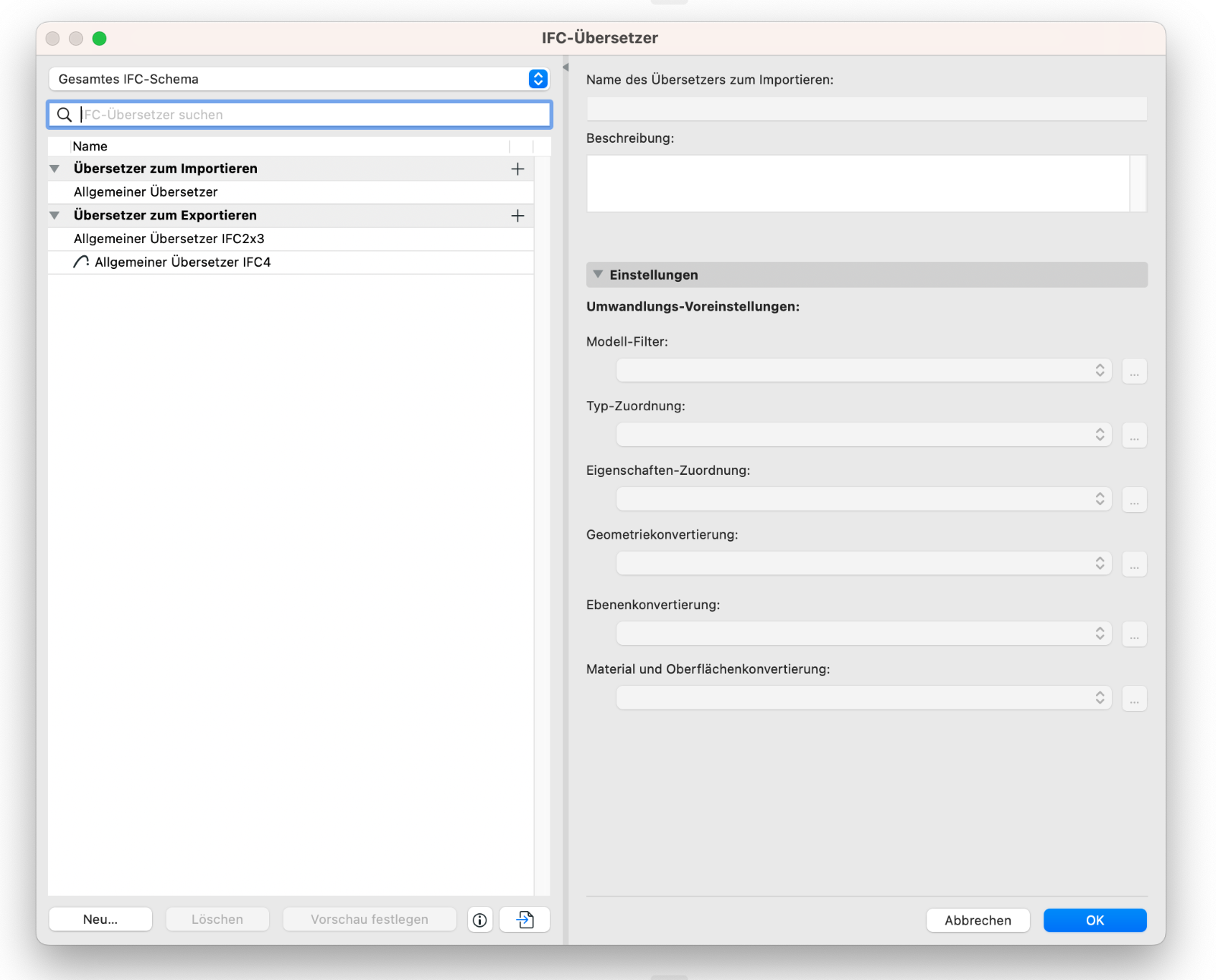

- Seit Archicad 27 gibt es die lokale Vorlagendatei 00 Archicad Vorlage basic.tpl, welche inhaltlich stark reduziert ist. Diese beinhaltet in den IFC-Übersetzern lediglich den Import Übersetzer Allgemeiner Übersetzer und die Export Übersetzer Allgemeiner Übersetzer IFC2x3 und Allgemeiner Übersetzter IFC4.
Wurde das Projekt noch nicht begonnen, kann unter Ablage > Neu > Neu… eine der inhaltlich kompletten Online Vorlagen geöffnet werden.
- Für die deutsche Archicad Version heißen diese 01 Archicad Beispiel-Vorlage – Geschoss OK FF.tpl oder 02 Archicad Beispiel-Vorlage – Geschoss RD.tpl.
- Für die österreichische Archicad Version heißt diese 01 Archicad 27 Vorlage.tpl

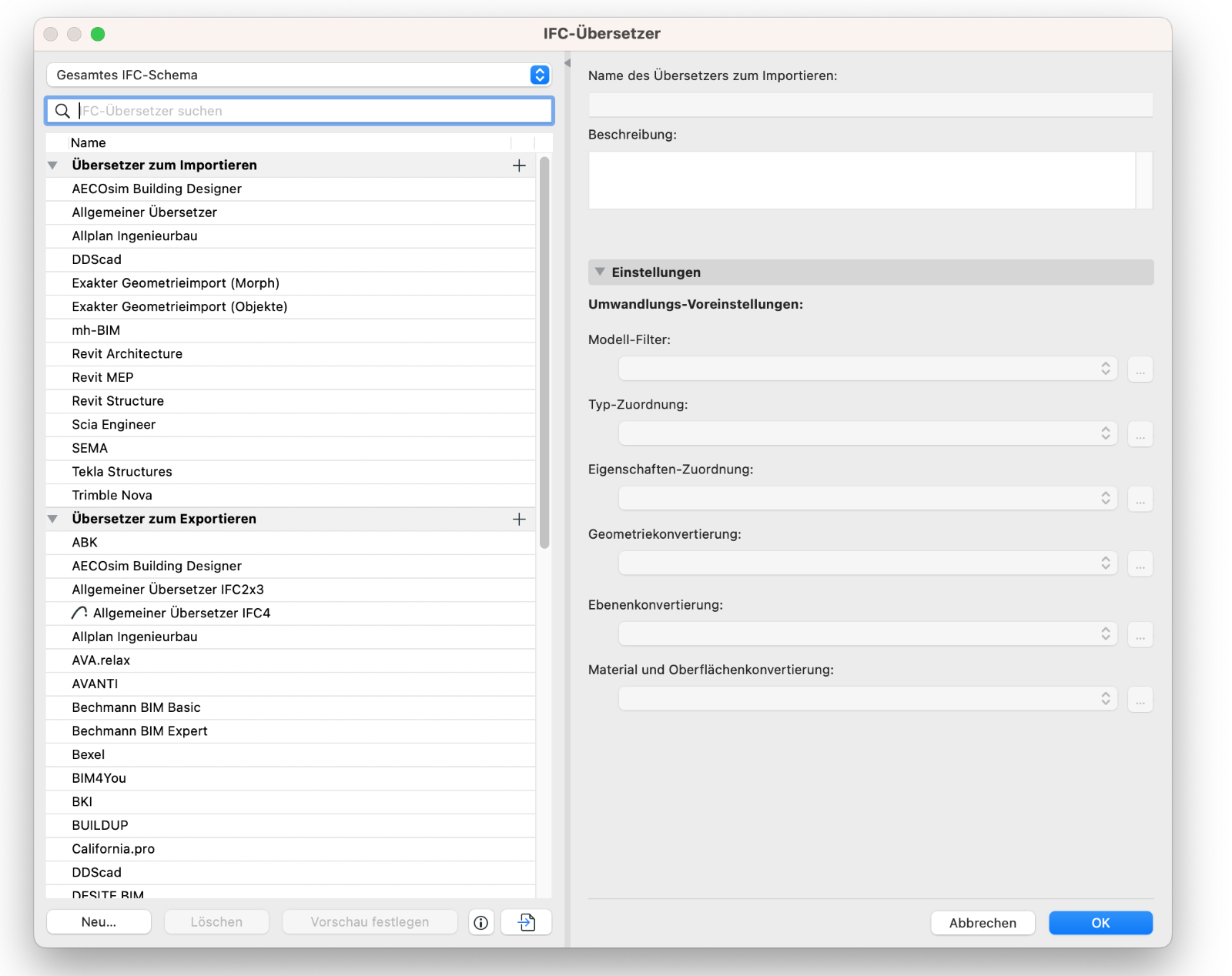

Wird anschließend die IFC-Übersetzer unter Ablage > Interoperabilität > IFC > IFC-Übersetzer… geöffnet, sind alle Standard IFC Übersetzer in der Datei enthalten.
2. IFC-Übersetzer nachträglich in die Datei importieren
Wurde das Projekt schon begonnen, können nachträglich die IFC-Übersetzer in die Projektdatei hinzugefügt werden.
-
Archicad 27 und neuer:
- Wird Archicad 27 oder eine neuere Archicad Version verwendet, muss zuerst unter Ablage > Neu > Neu… eine der Online Vorlagedateien gewählt und als Soloprojekt (.pln) geöffnet werden.
- Anschließend kann die als Soloprojekt geöffnete Datei als Archicad Projektvorlage oder Archicad Soloprojekt abgespeichert werden.
- Danach wird das betroffene Archicad Projekt geöffnet, in dem die IFC Übersetzer fehlen.
- Unter Ablage > Interoperabilität > IFC können nun die IFC-Übersetzer… geöffnet werden.
- In der linken Spalte kann über die Schaltfläche Übersetzer aus externer Datei importieren, die zuvor abgespeicherte Archicad Projektvorlage bzw. Archicad Projekt ausgewählt werden.
-
Archicad 26 und älter:
- Wird Archicad 26 oder eine ältere Archicad Version verwendet, kann eine der lokalen Vorlagendateien gewählt werden.
- Hierzu muss unter Ablage > Interoperabilität > IFC > IFC-Übersetzer… die IFC-Übersetzer geöffnet werden.
-
In der linken Spalte kann über die Schaltfläche Übersetzer aus externer Datei importieren eine der lokalen Standard-Vorlagendateien ausgewählt werden.
-
Für macOS befindet sich dies im Finder unter:
Programme > GRAPHISOFT > Archicad VERSION > Grundreinstellungen > Archicad -
Für Windows befindet sich der Pfad im Explorer unter:
C:/Programme/Graphisoft/Archicad VERSION/Grundeinstellungen/Archicad
-
Für macOS befindet sich dies im Finder unter:

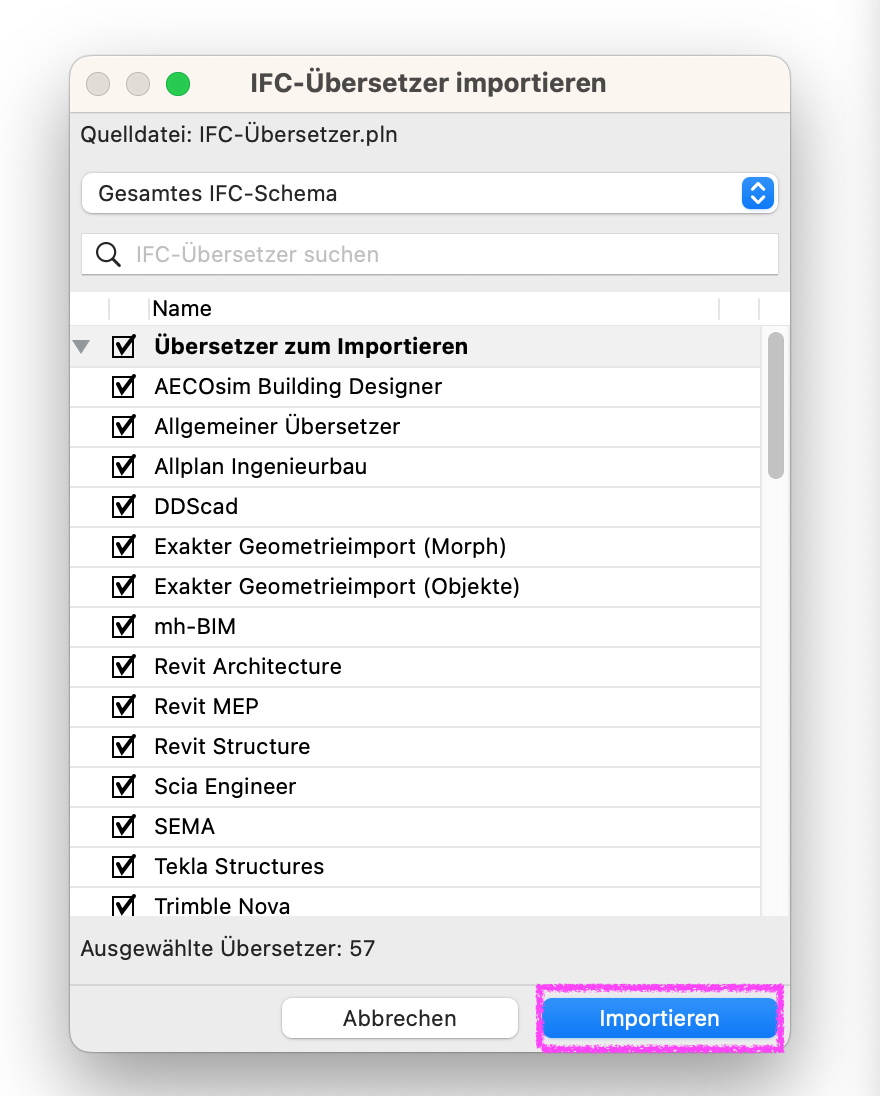

- Anschließend kann festgelegt werden, welche IFC-Übersetzer importiert werden sollen und über die Schaltfläche Importieren hinzugefügt werden.
- Wenn identische Namen für IFC-Übersetzer vorhanden sind, können diese ersetzt, mit erweiterten Namen importiert oder übergangen werden.
