Problemstellung

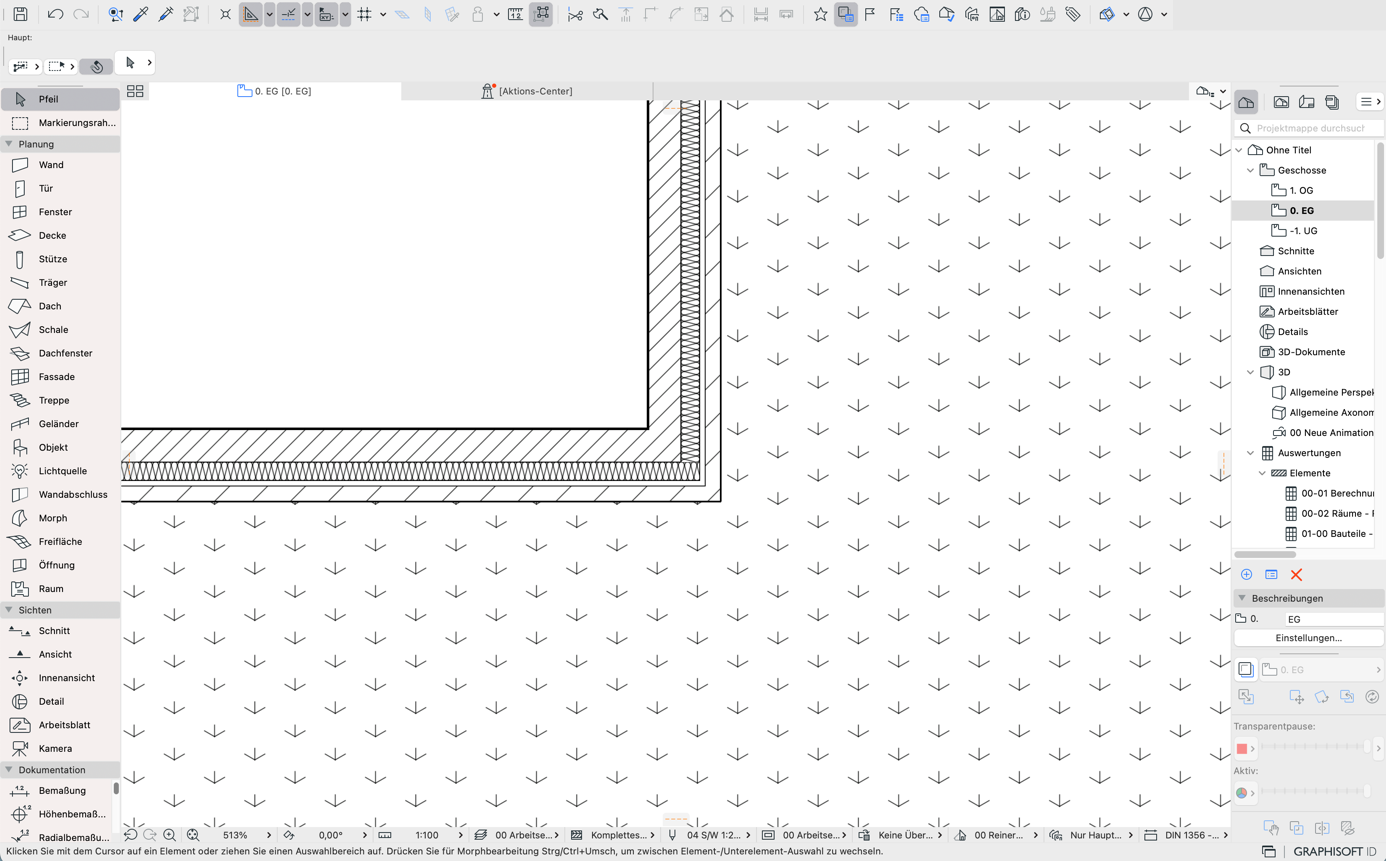

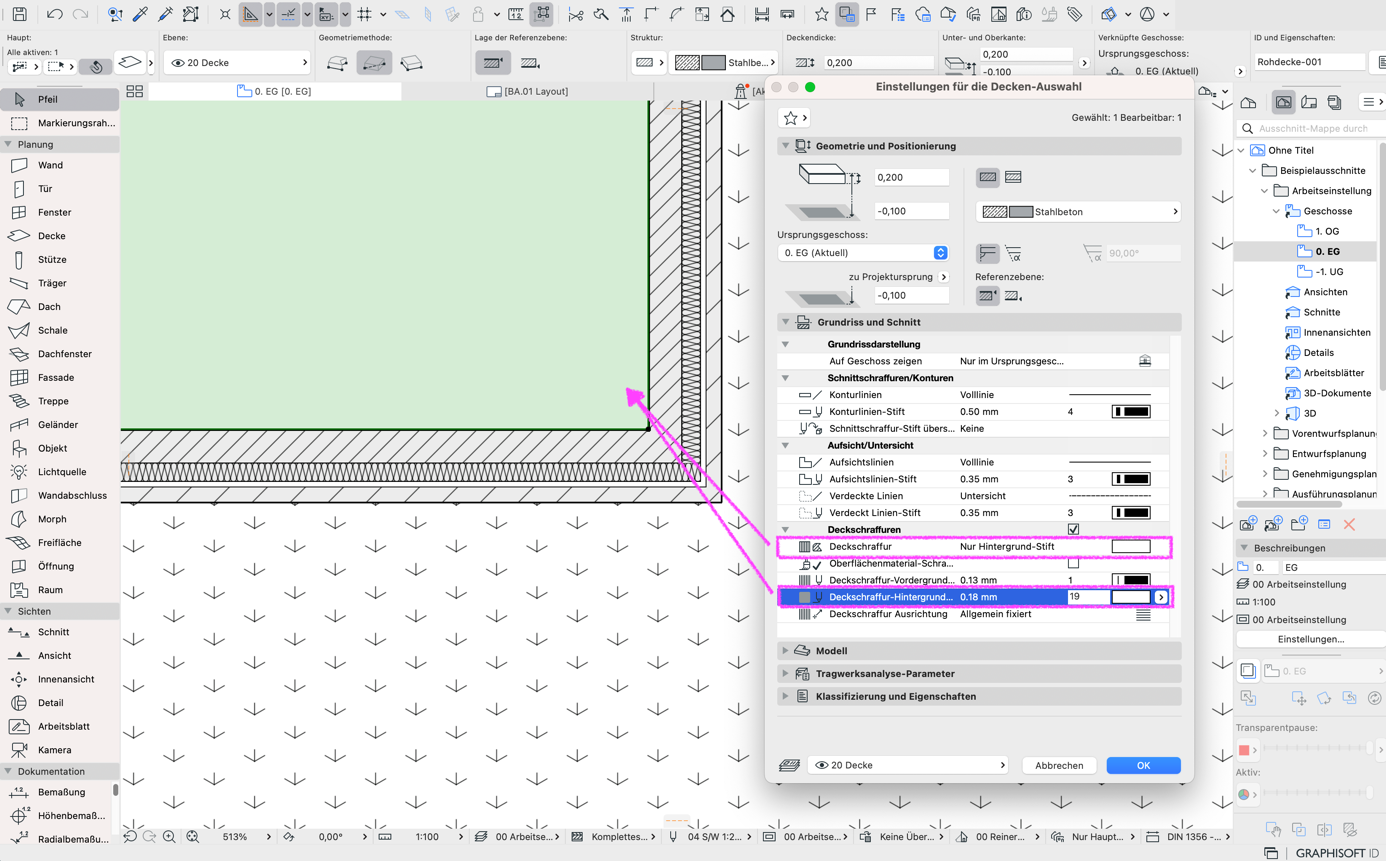

Weiße Schraffuren werden in der Projekt- und Ausschnitts-Mappe grau dargestellt, obwohl diese in den betroffenen Elementen weiß eingestellt sind. Außerdem sind keine Grafischen Überschreibungen aktiviert, der Umbaufilter wird nicht überschrieben und es werden auch keine passiven Elemente durch die Varianten-Palette eingefärbt. Im Layout und Export werden die Schraffuren weiß dargestellt.
Troubleshooting
-
Arbeitsumgebungs-Einstellungen

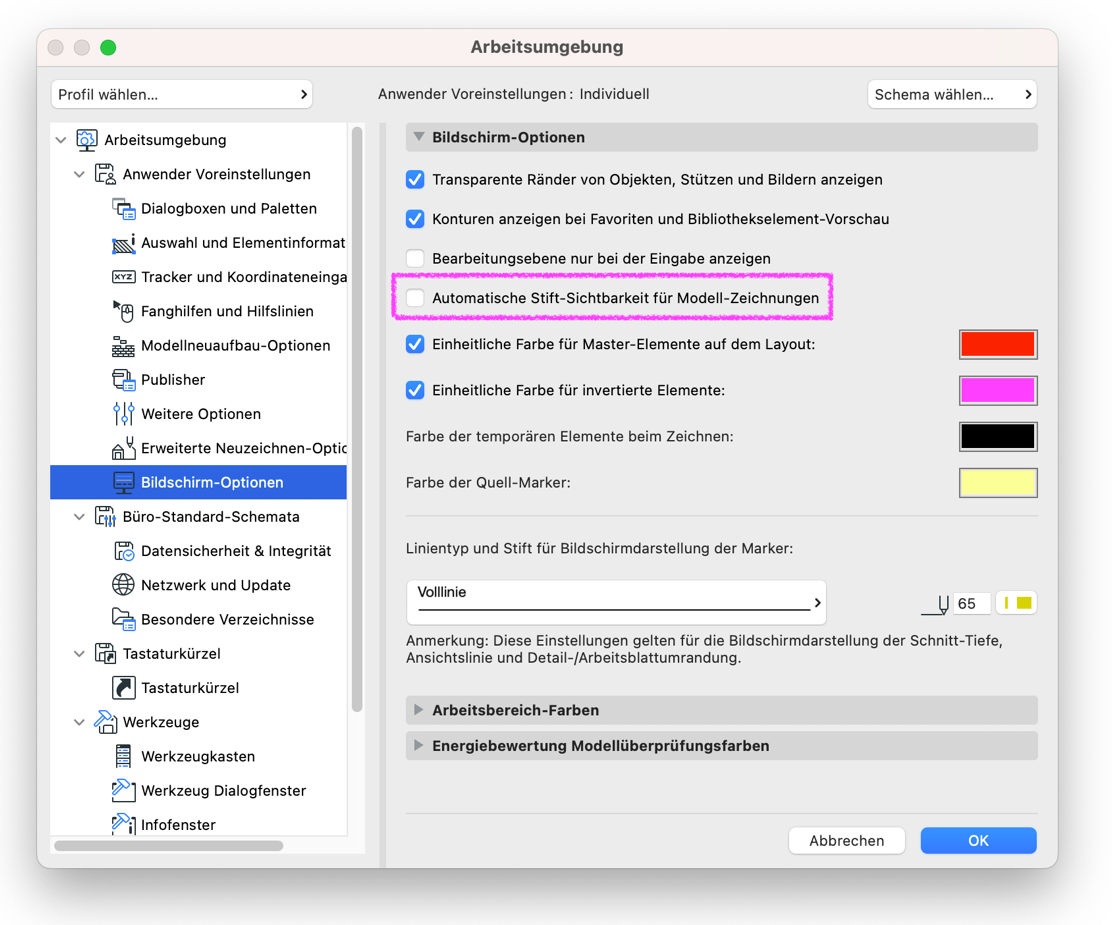

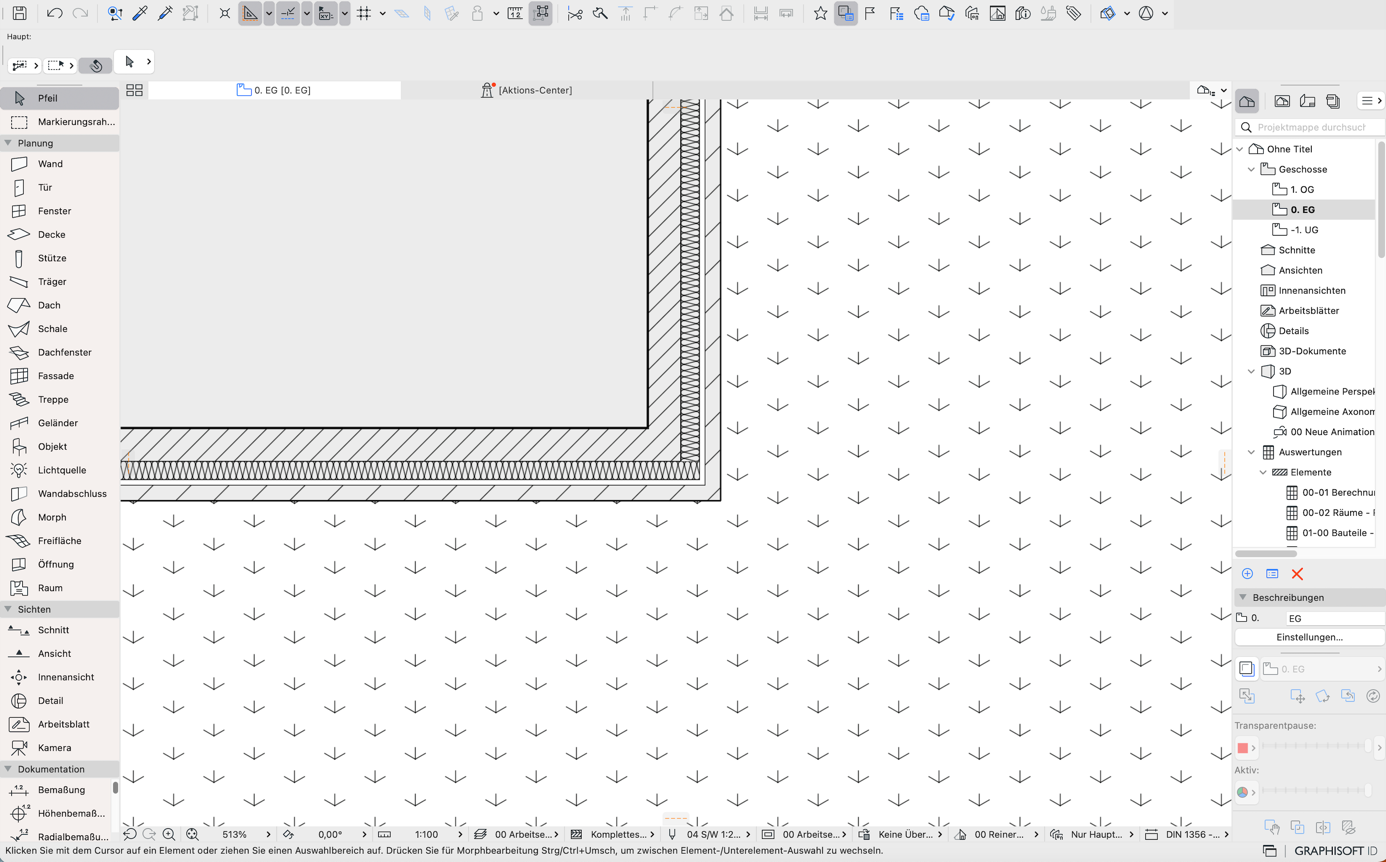

Unter Optionen > Arbeitsumgebung > Bildschirm-Optionen ist die Option Automatische Stift-Sichtbarkeit für Modell-Zeichnungen aktiviert. Wird diese Option deaktiviert werden alle weißen Schraffuren in der Projekt- und Ausschnitt-Mappe wieder als weiße Schraffuren dargestellt.
