Problemstellung

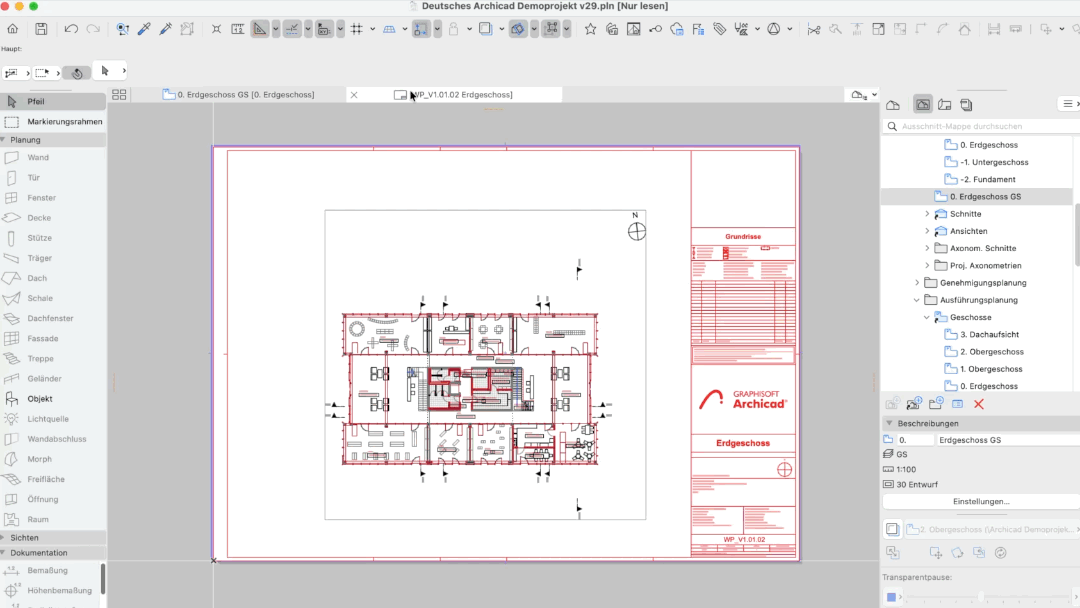

Es wurde ein Ausschnitt, z. B. von einem Grundriss, auf dem Layout als Zeichnung platziert. Wenn die Zeichnung aktualisiert oder neu verknüpft wird, verschiebt sich die Position der Zeichnung auf dem Layout.
Troubleshooting
Interner Ursprung der Zeichnung als Anker nutzen
Damit die Zeichnung auf dem Layout nicht verspringt, sollte der interne Ursprung der Zeichnung als Anker genutzt werden. Hierfür sind die folgenden Schritte auszuführen:
- Betroffenes Layout öffnen
- Betroffene Zeichnung auf dem Layout auswählen
- Mit Strg+T bzw. Cmd+T die Einstellungen für die Zeichnungs-Auswahl öffnen
- Den Reiter Größe und Erscheinungsbild öffnen

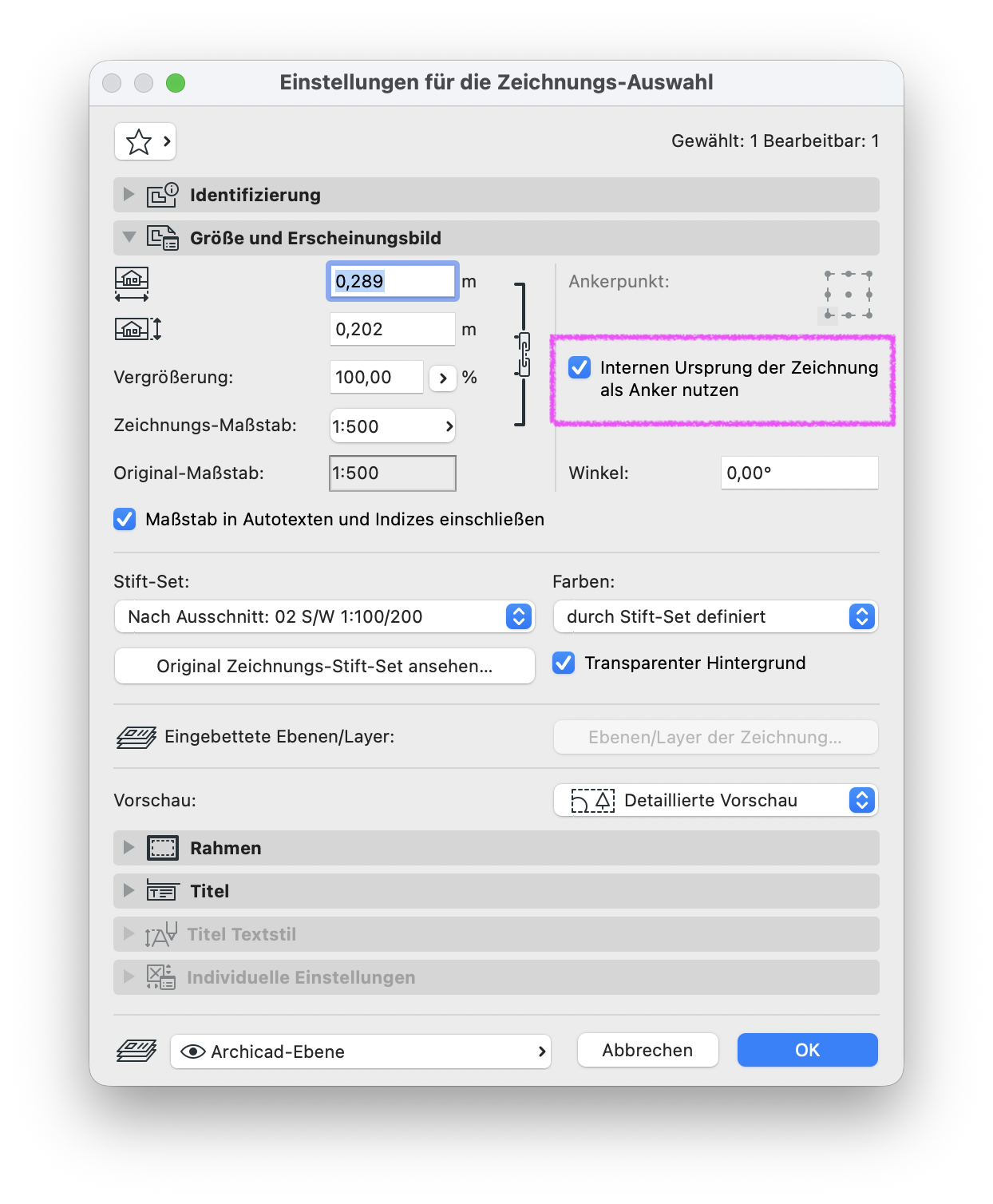

- Unter Ankerpunkt den Haken bei Internen Ursprung der Zeichnung als Anker nutzen aktivieren
Hinweis:
Wenn die Option aktiviert ist, bleibt bei Veränderungen des Quellausschnittes die Position der platzierten Zeichnung durch die Übernahme der Projekt-Koordinaten X und Y erhalten. - Die Änderung mit OK bestätigen
- Ggf. ist der Inhalt innerhalb des Rahmens neu zu positionieren

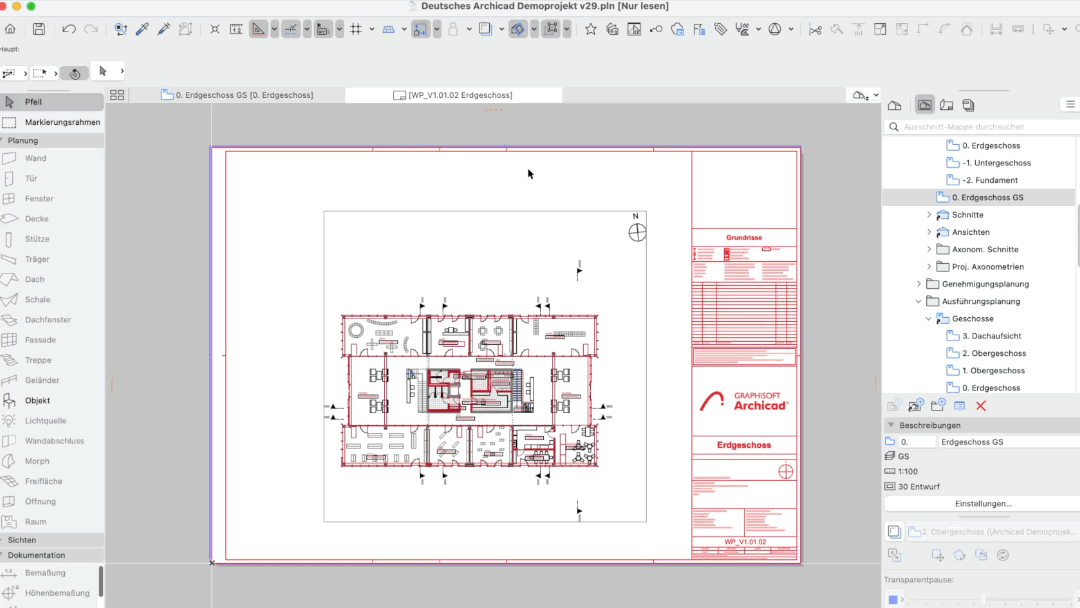

Anschließend bleibt die Positionierung der Zeichnung gleich, wenn diese Zeichnung im Layout aktualisiert oder erneut verknüpft wird.
Tipps und Hinweise:

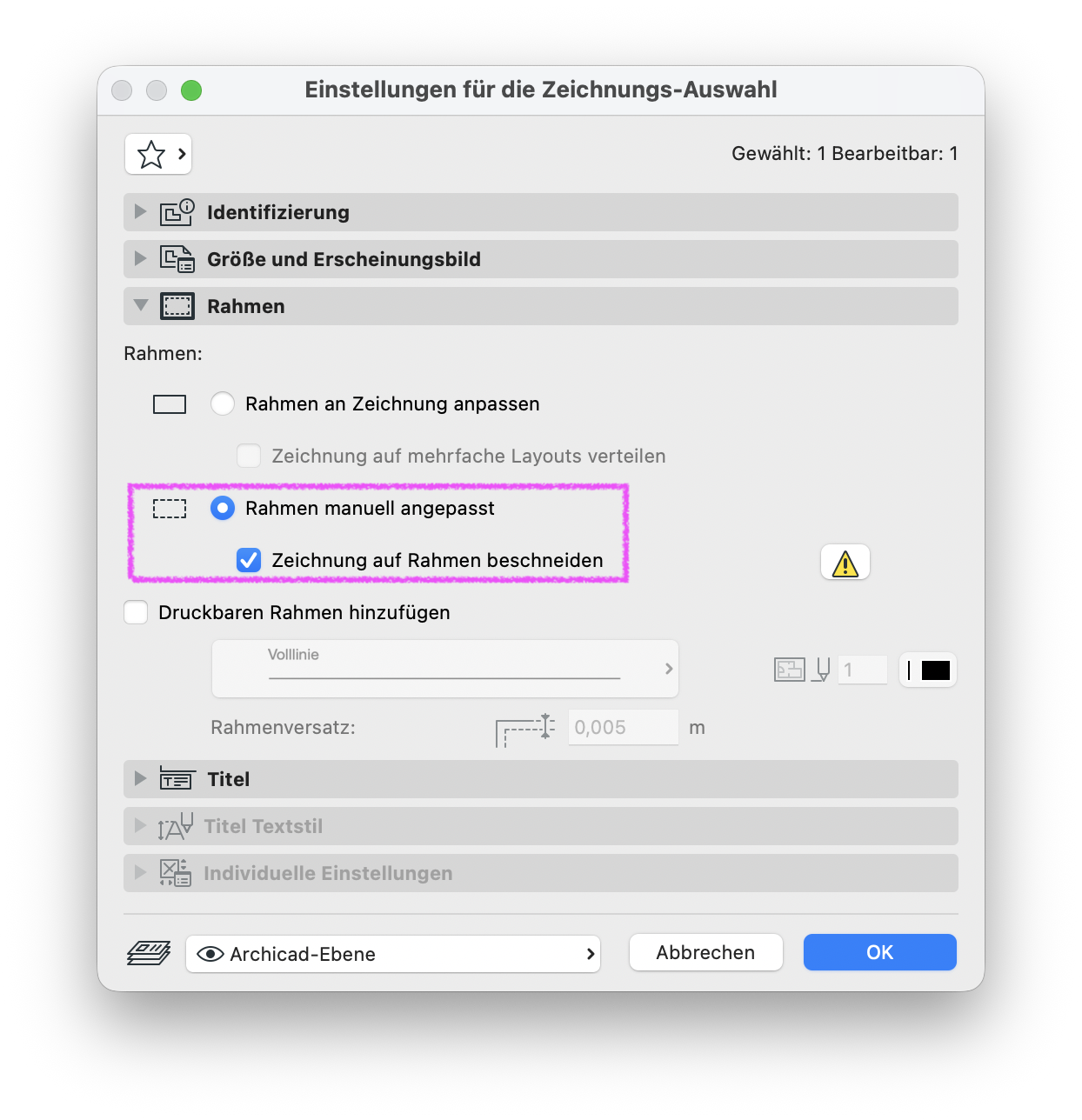

Wenn sich die Größe des Zeichnungsrahmens ändert, ist in den Zeichnungs-Einstellungen unter Rahmen die Option Rahmen an Zeichnung anpassen gewählt. Damit der Rahmen sich nicht verändert, muss Rahmen manuell angepasst / Zeichnung auf Rahmen beschneiden gewählt sein.

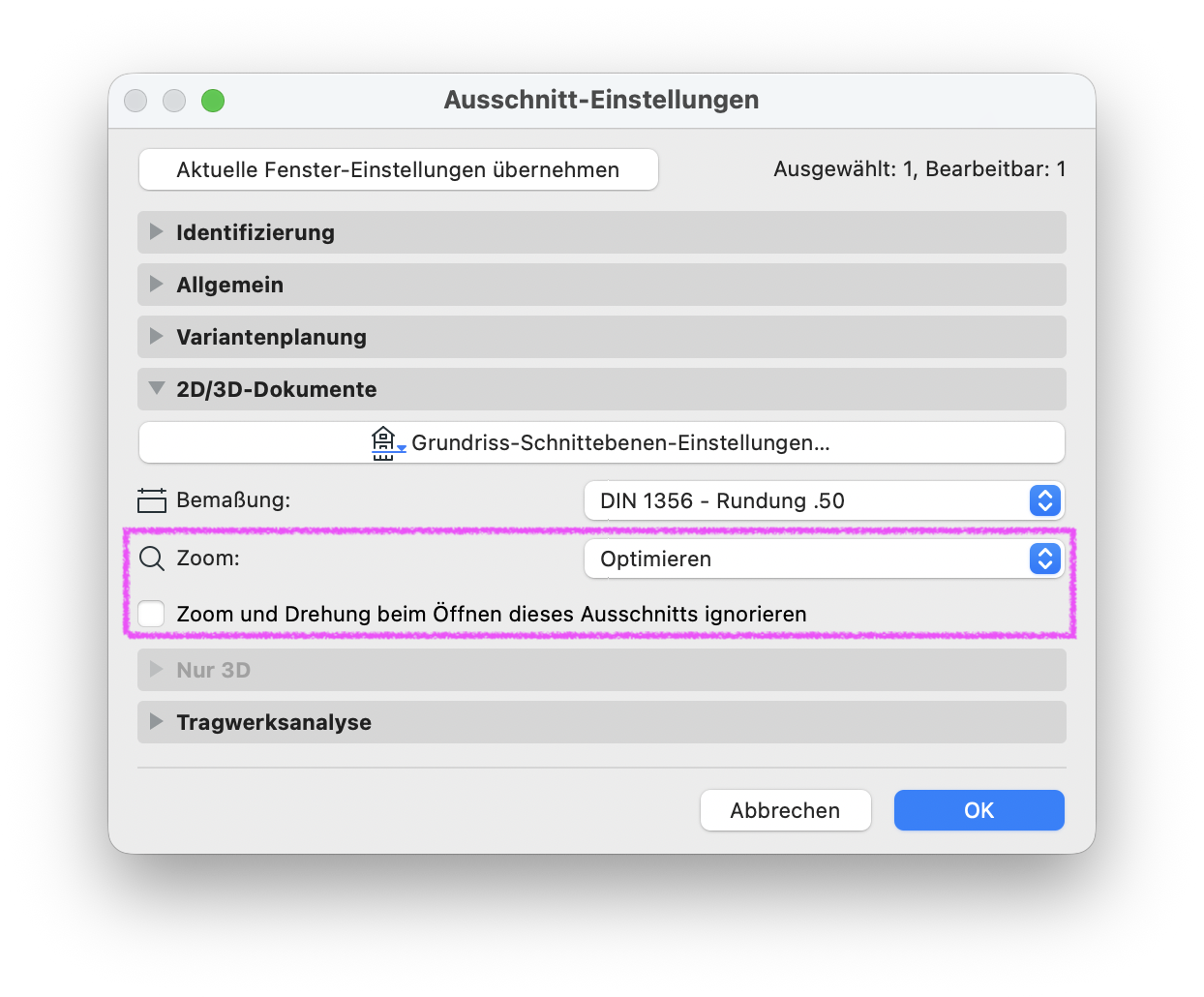

Die Ausschnitt-Einstellungen im Reiter 2D/3D-Dokumente beeinflusst die Zeichnungsposition im Layout, insbesondere wenn nicht der interne Ursprung als Anker für die Zeichnung genutzt wird:
- Der Haken unter Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren sollte deaktiviert sein.
-
Der gesicherte Zoom:
- Bei Optimieren wird stets der gesamte Zeichnungsinhalt verwendet, Änderungen von Größe oder Position und Ausrichtung des Inhalts wirken sich daher auf die Zeichnung im Layout aus.
- Bei Aktueller Zoom wird der aktuell gespeicherte Zoombereich (Gezoomter Bereich) verwendet, jede Änderung des Zooms oder der Position und Ausrichtung des Inhalts verändert somit auch die Darstellung auf dem Layout.

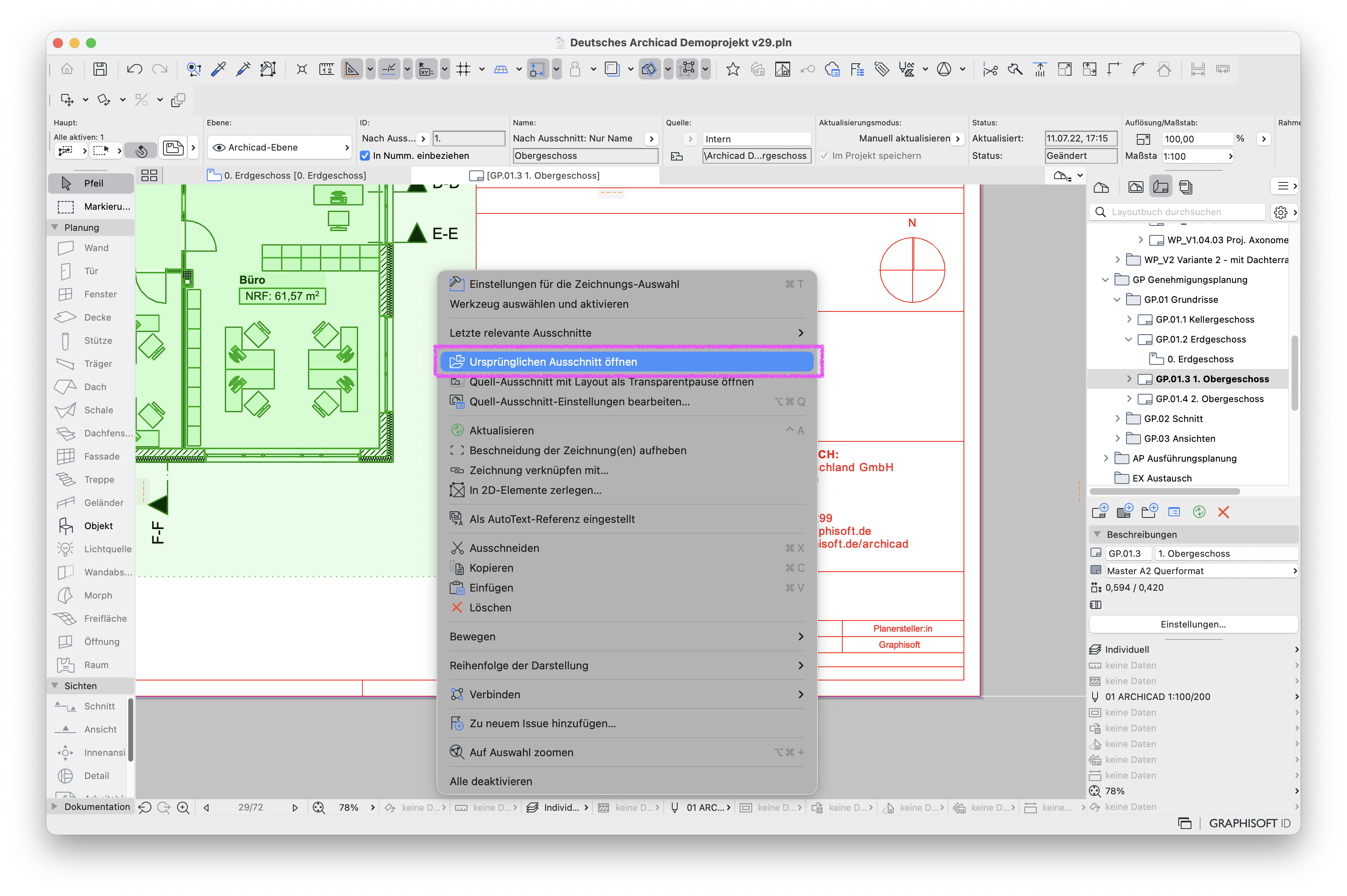

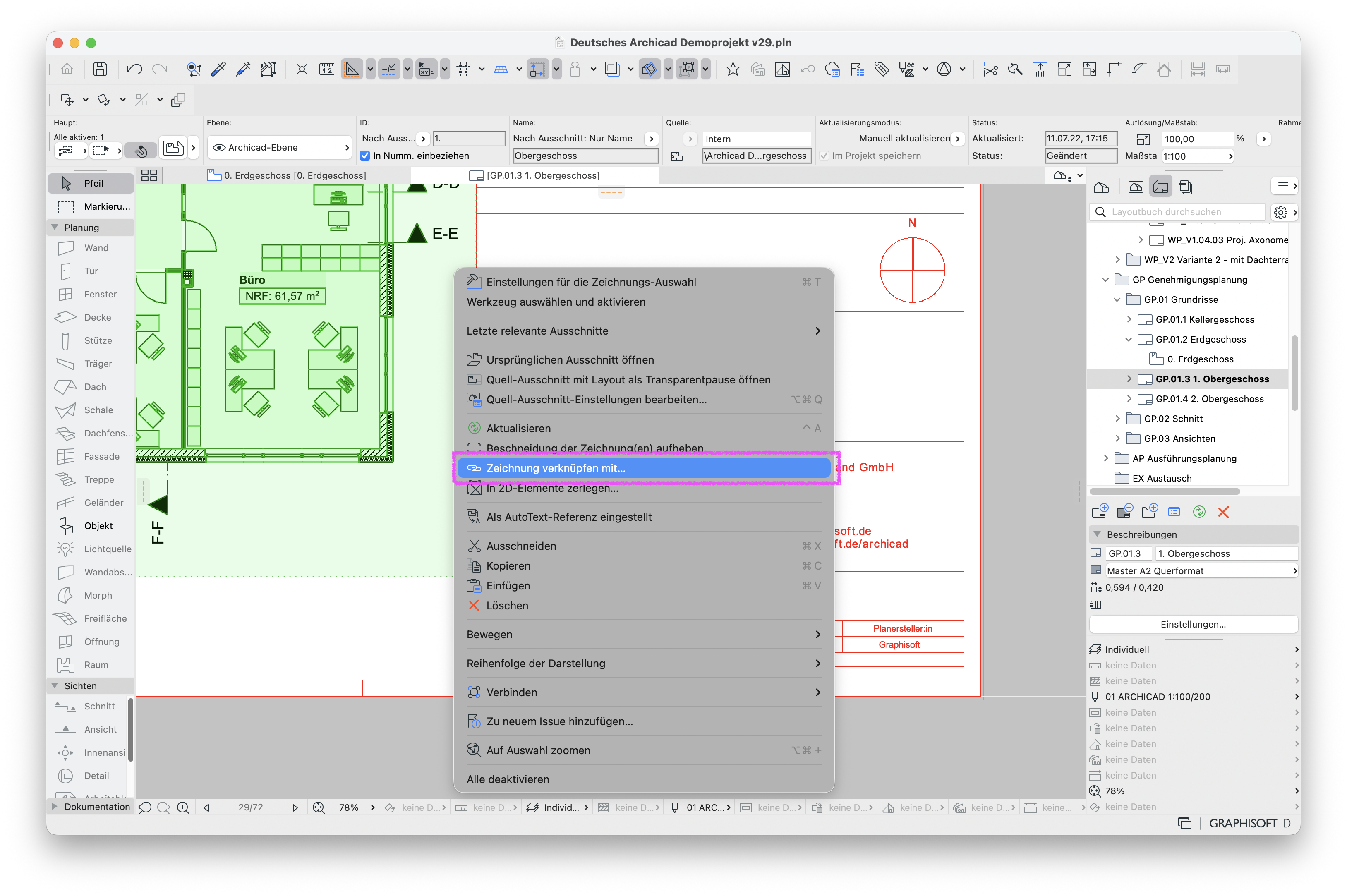

Um die Layouts konstant im gesamten Projekt zu halten, können Duplikate des gesamten Layouts, wie im Community Artikel Ausschnitte und Layouts schnell und einfach kopieren beschrieben, erstellt werden. Danach kann per Rechtsklick auf die Zeichnung der Ausschnitt mit Auswahl von Zeichnung verknüpfen mit... im Kontextmenü neu definiert werden. Zusätzlich kann im Kontextmenü über Ursprünglichen Ausschnitt öffnen jederzeit der tatsächlich verknüpfte Ausschnitt geöffnet werden.
