Problembeschreibung:

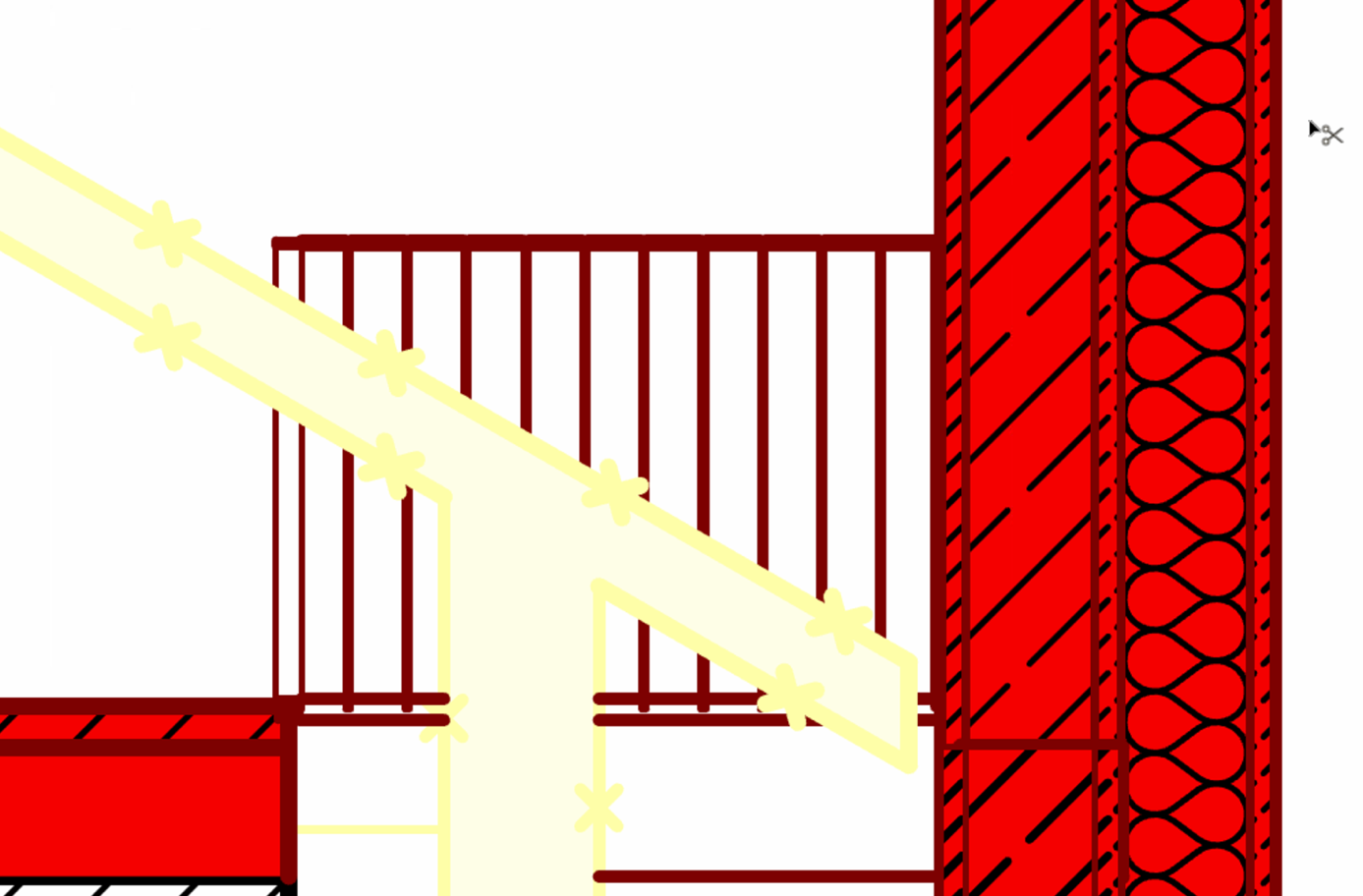

Neubau- und/oder Bestandselemente werden von Abbruchelementen in Schnitten oder Ansichten verdeckt. Die Abbruchelemente werden nicht transparent dargestellt.
Troubleshooting:
1. Transparenz in Schnitt-/Ansichts-Einstellungen aktivieren

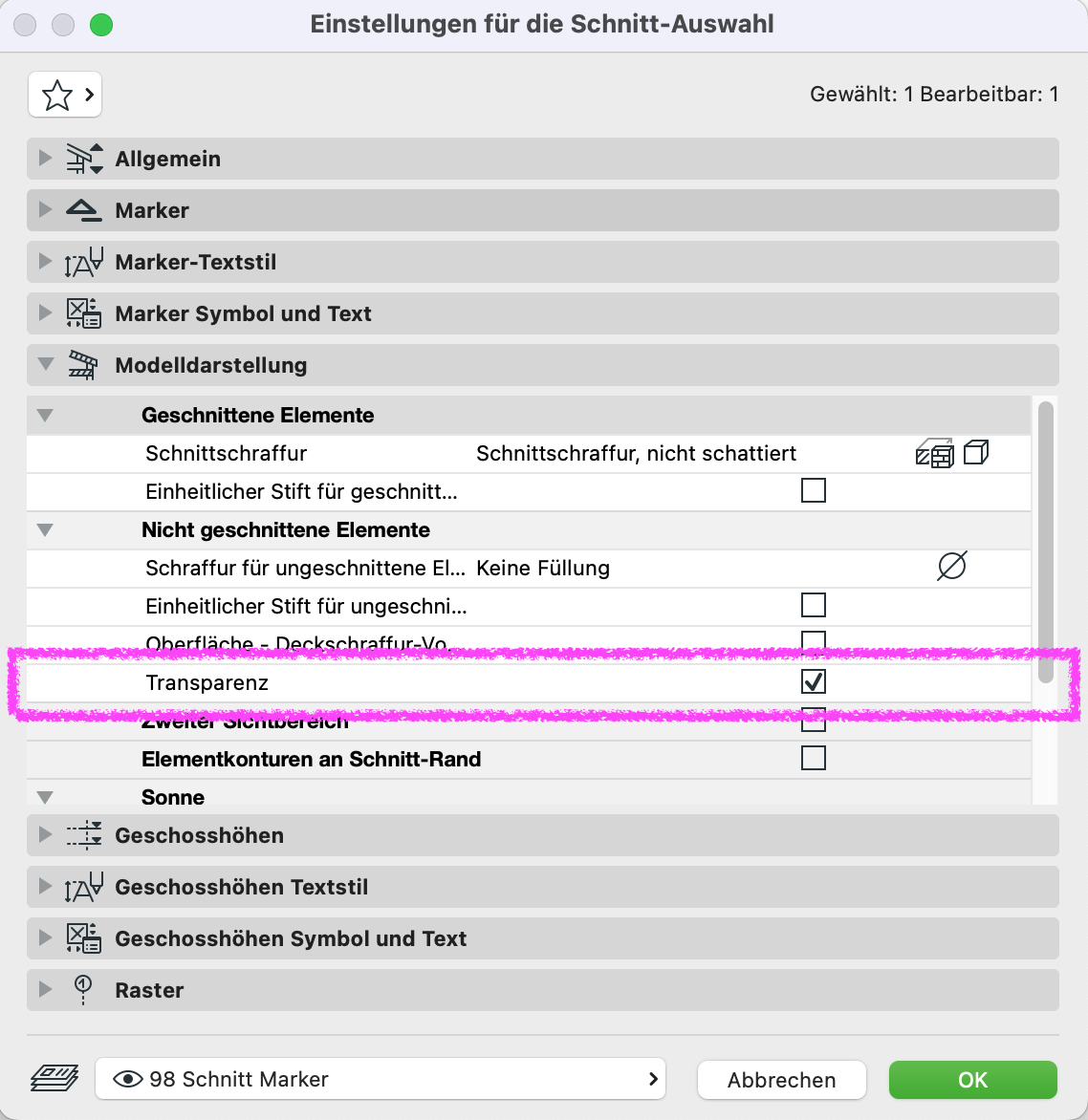

Rechtsklick auf Schnitt bzw. Ansicht in Ausschnitts-Mappe > Schnitt-Einstellungen... bzw. Ansicht-Einstellungen > Modelldarstellung > Transparenz
Die Transparenz muss aktiviert sein.
2. Grafische Überschreibungsregel des Umbau-Filters prüfen

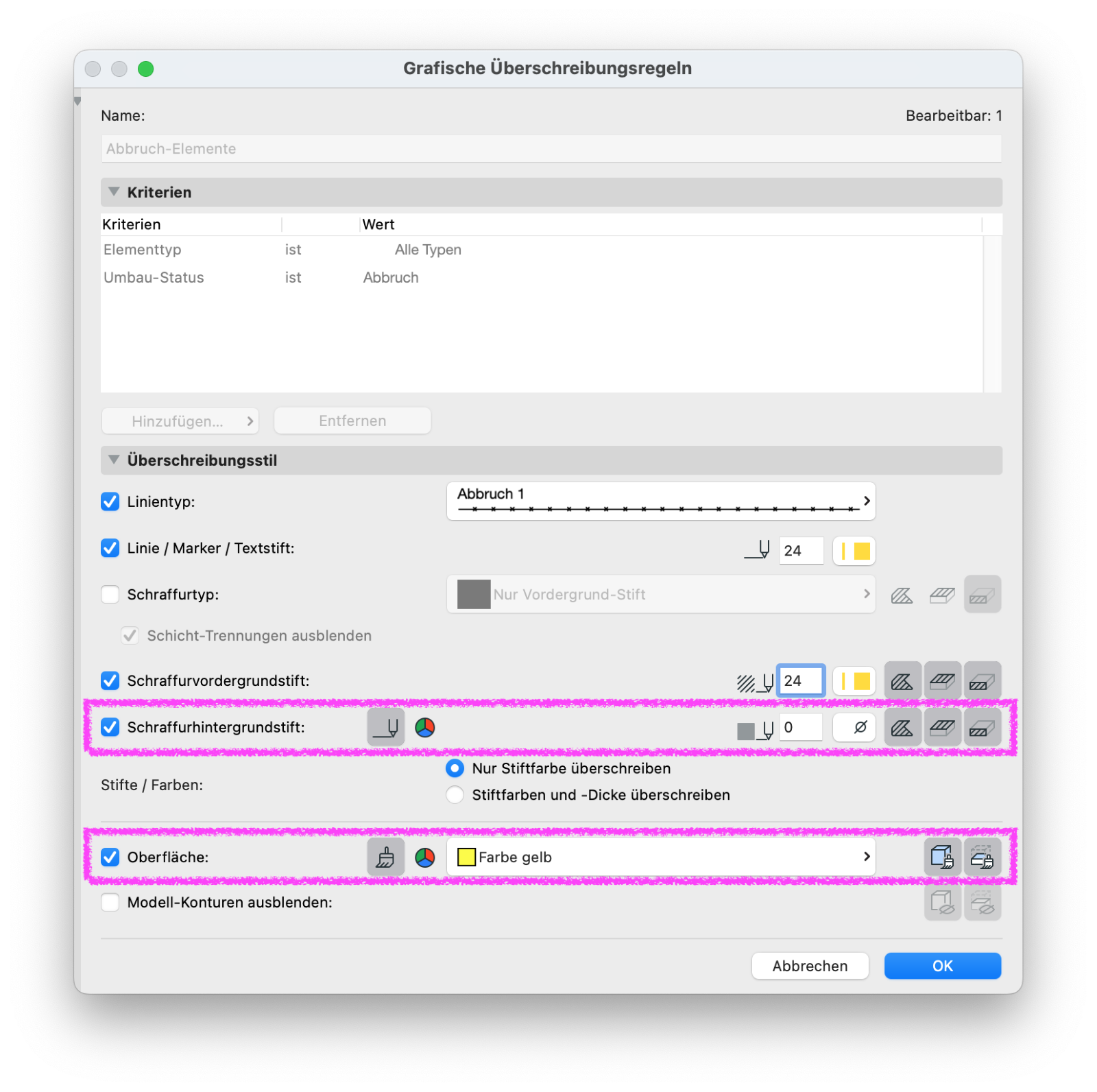

Umbau-Filter Optionen > Grafische Überschreibungsregel...
Die grafischen Überschreibungsregeln der Abbruch-Elemente müssen geprüft werden:
- Der Schraffurhintergrundstift muss auf transparent gestellt werden.
- Die Oberfläche muss mit einem transparenten Oberflächenmaterial überschrieben werden.
Hinweis:

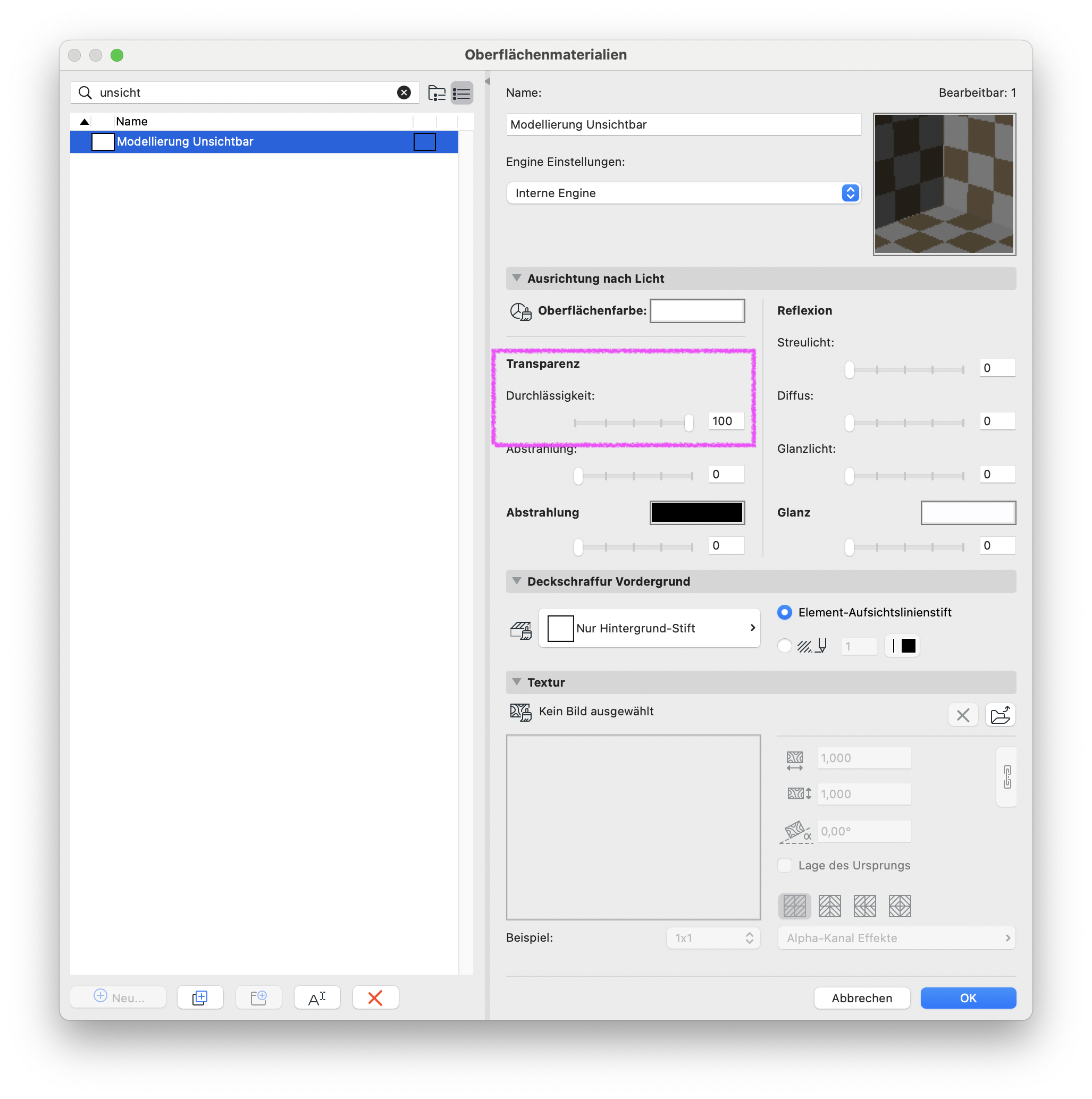

Als Oberflächenmaterial in der grafischen Überschreibung kann Modellierung Unsichtbar verwendet werden. In den Oberflächenmaterial-Einstellungen des entsprechenden Oberflächenmaterials ist darauf zu achten, dass die Durchlässigkeit unter dem Punkt Transparenz auf 100% eingestellt ist.
3. Zusätzliche Grafische Überschreibung anwenden

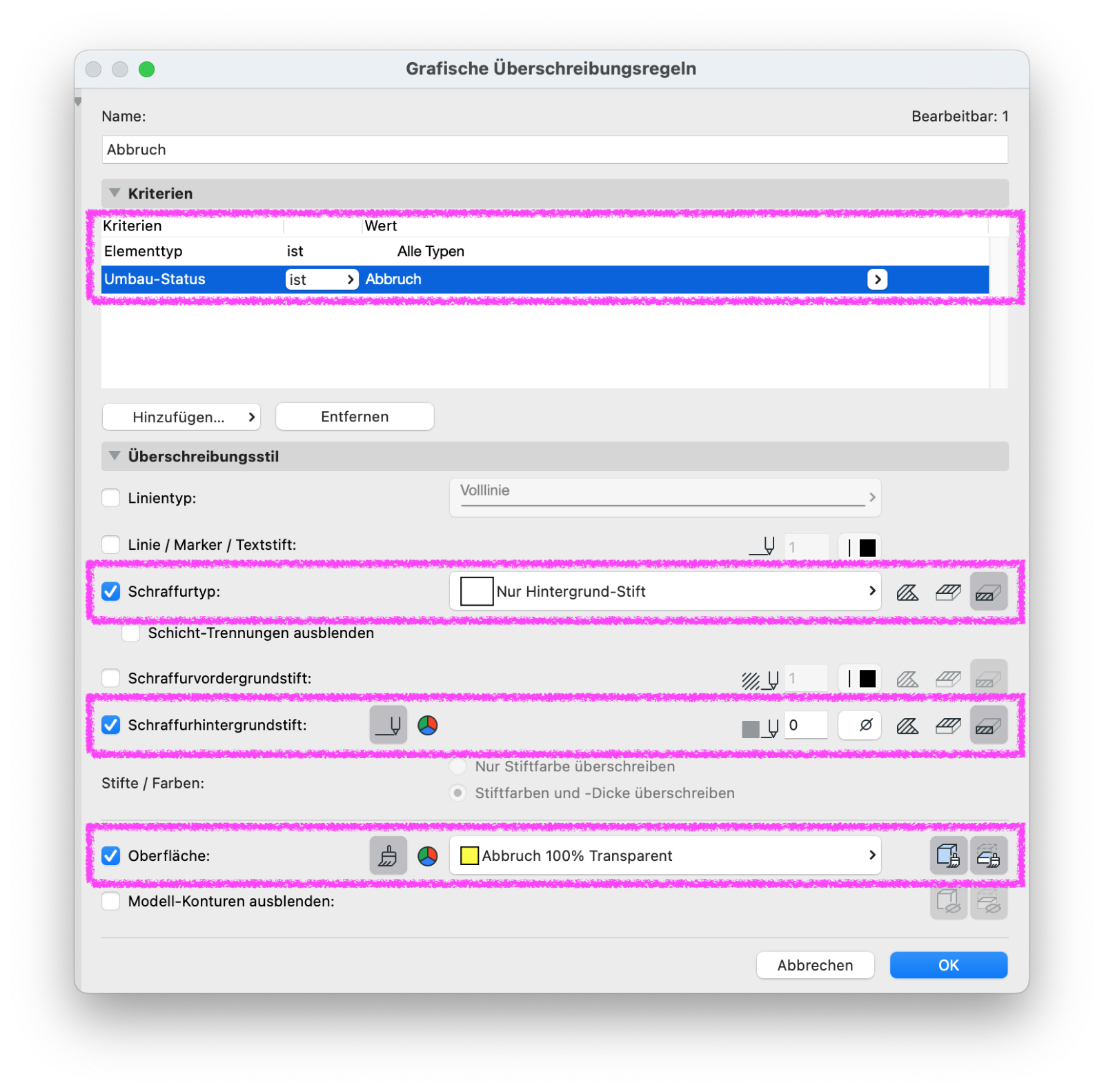

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...
Falls die oben genannten Einstellungen nicht ausreichend sein sollten, muss eine separate grafische Überschreibung angelegt werden. Diese wirkt in Kombination mit dem Umbau-Filter.
