Algumas superfícies aparecem quadriculadas em preto e roxo

Descrição do problema

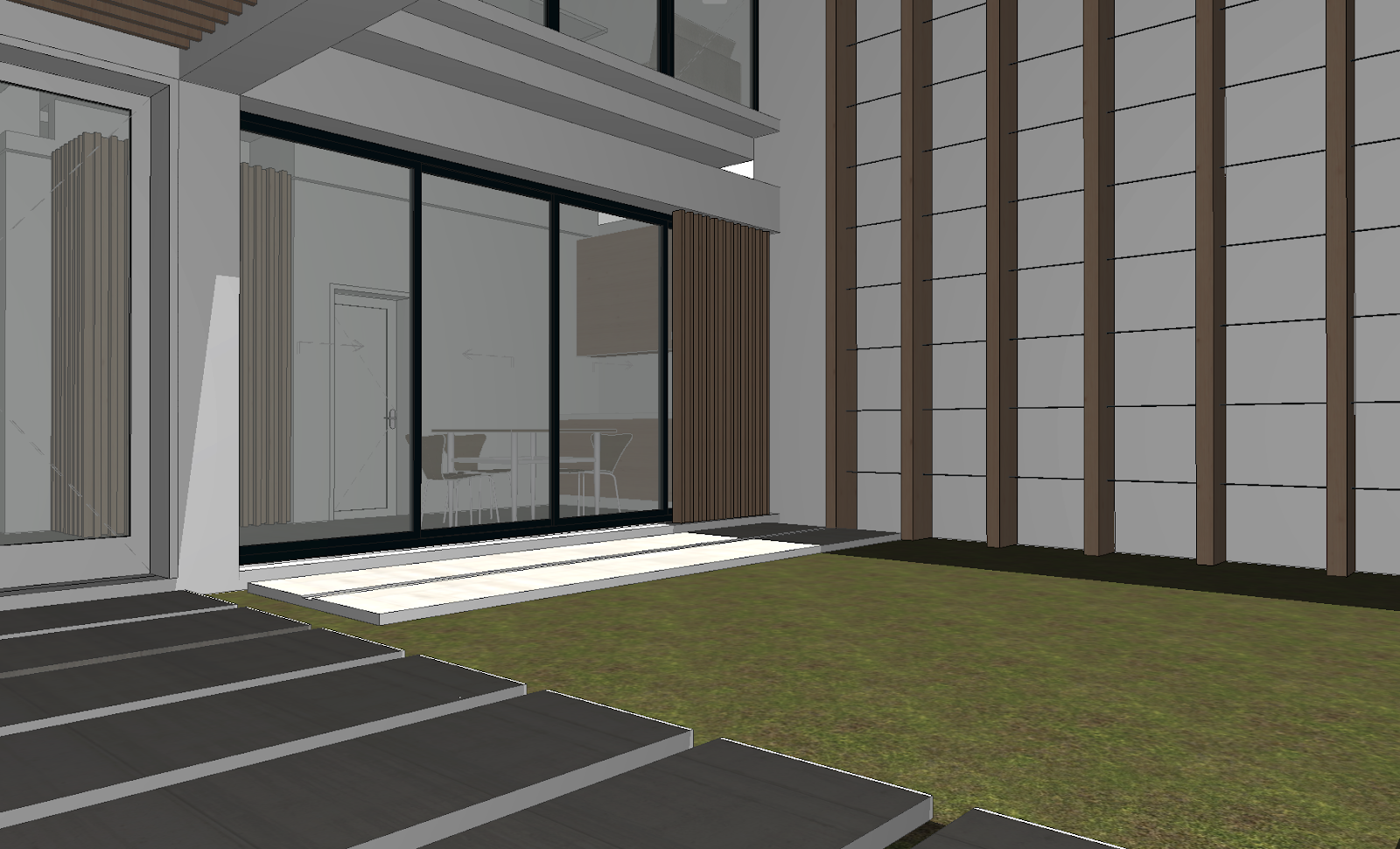

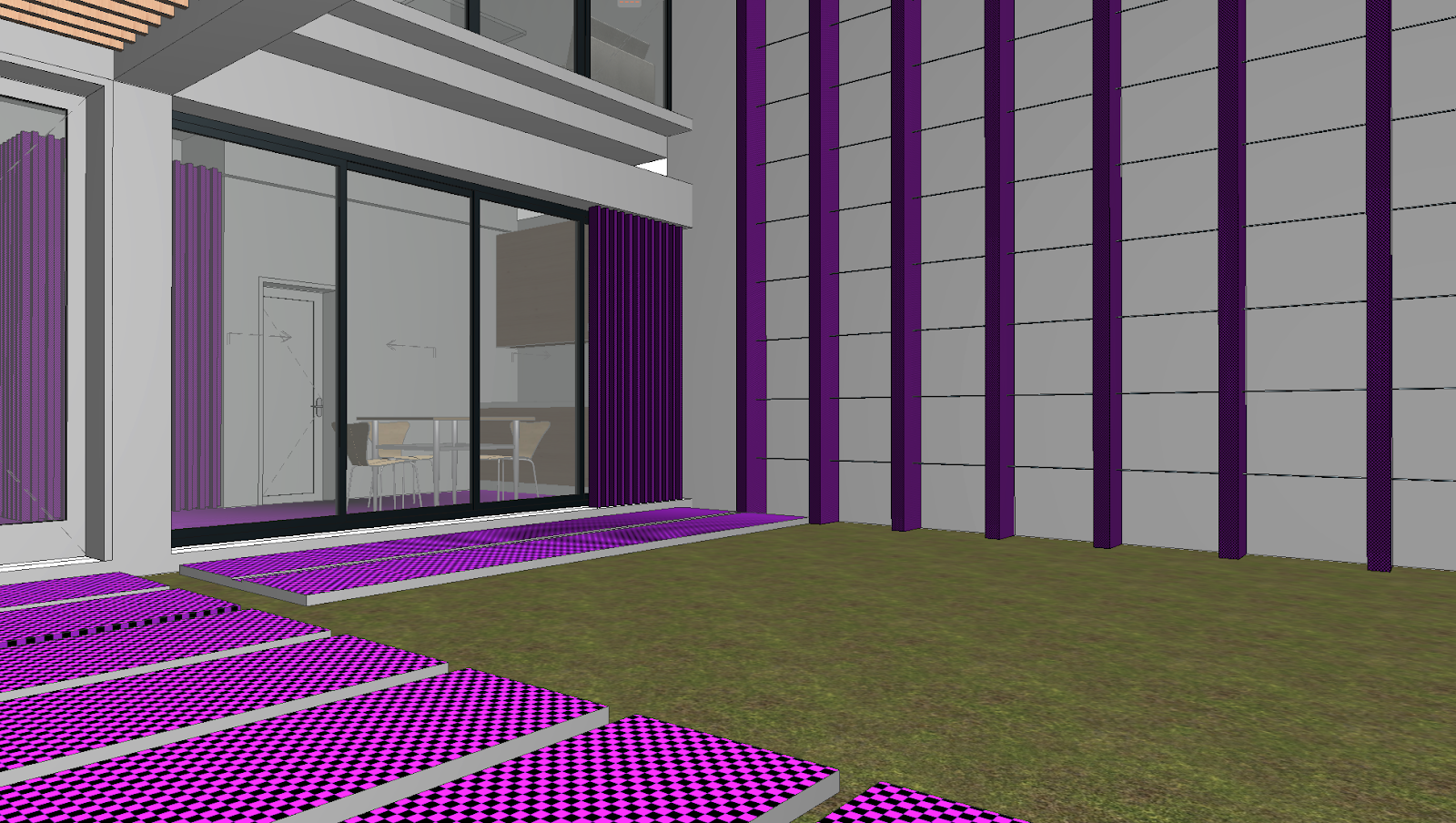

Depois de abrir um arquivo de projeto em outro computador, algumas superfícies que antes exibiam materiais personalizados aparecem nas vistas 3D como um padrão quadriculado em preto e roxo.

Por que isso aconteceu e como posso corrigir?

Solução

Esse problema nas vistas 3D ocorre quando o Archicad não consegue localizar as texturas associadas a determinados materiais. Isso acontece quando:

• O projeto é aberto em um computador diferente que não possui as bibliotecas do projeto necessárias.
• Materiais personalizados foram vinculados a uma origem externa e os arquivos de textura não foram incorporados ao projeto.
• A biblioteca que contém as texturas não foi carregada corretamente.

Para restaurar os materiais em falta, siga estas etapas:

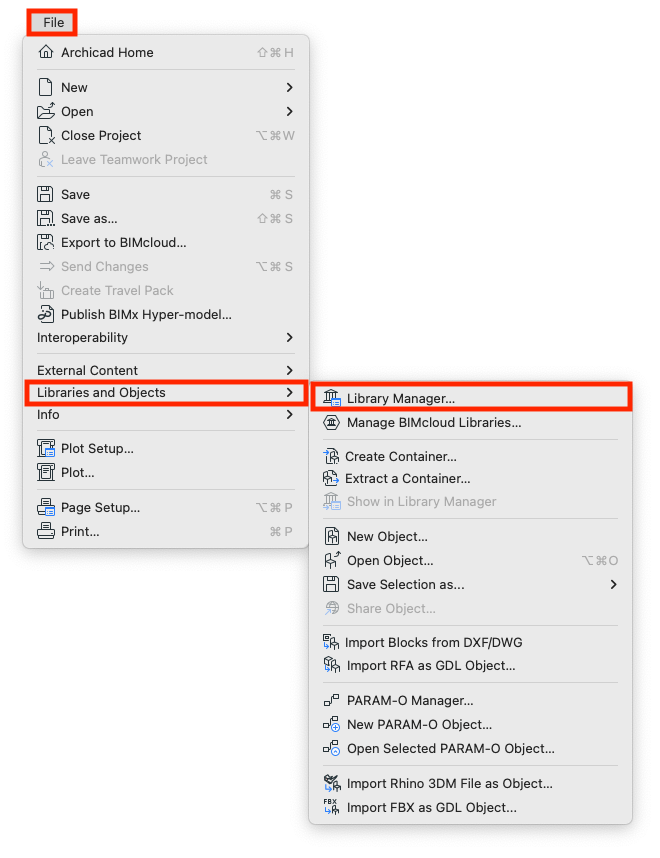

1. Acesse Arquivo > Bibliotecas e Objetos > Gestor da Biblioteca.

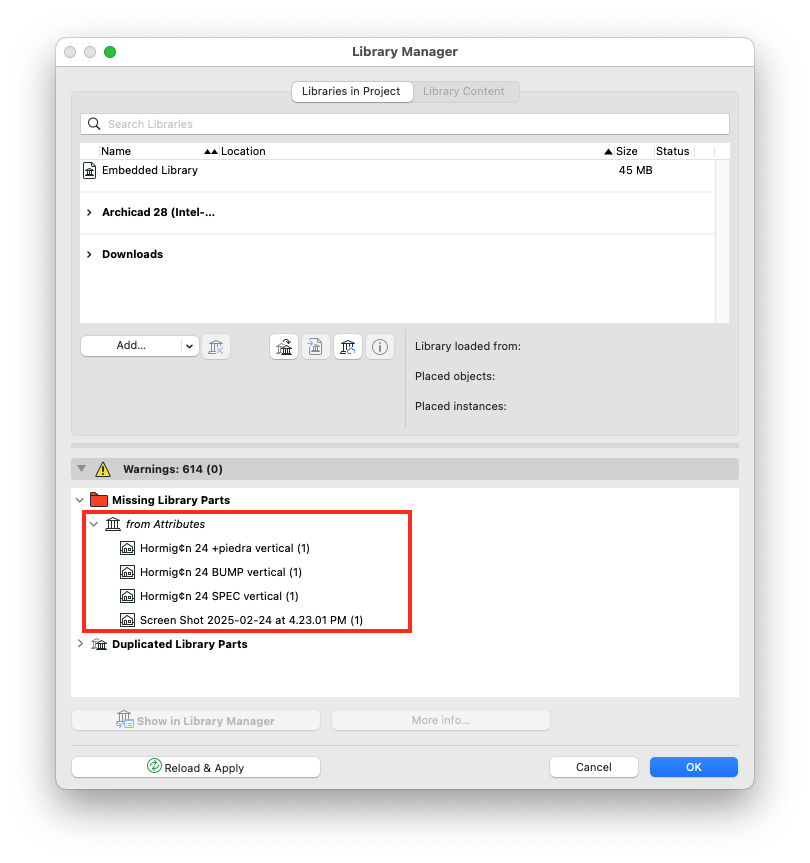

   1. No Gestor da Biblioteca, verifique se alguma biblioteca ou atributo está listado como em falta.

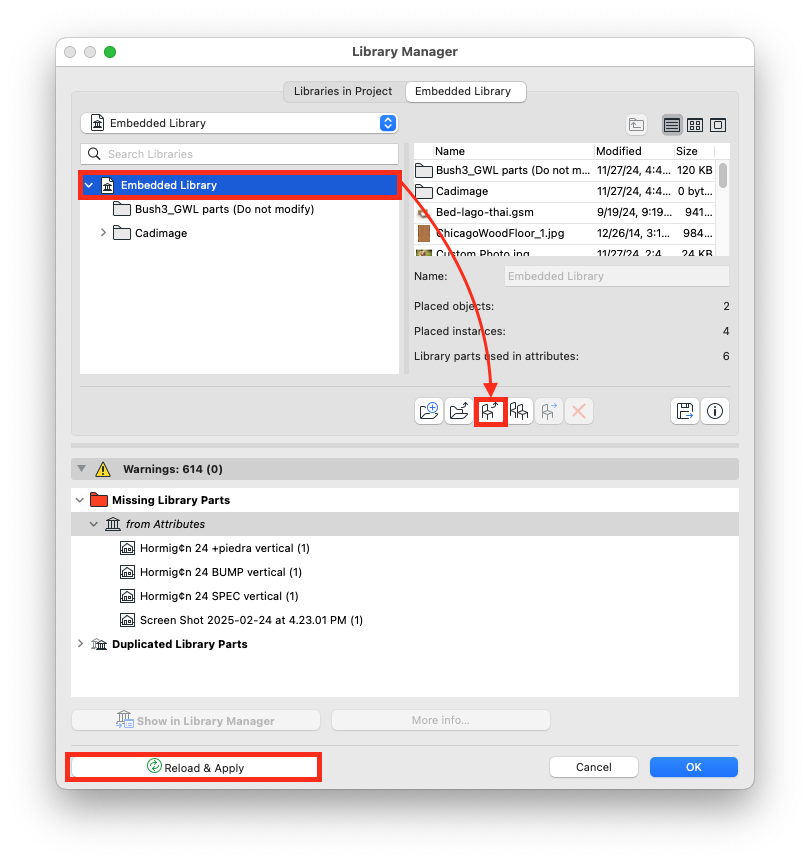

2. Selecione a Biblioteca Interna no Gestor da Biblioteca.
3. Clique em Adicionar Novo(s) Arquivo(s) à Pasta Selecionada.
4. Localize e importe os arquivos de textura em falta.

5. Depois de importar os atributos em falta, clique em Recarregar & aplicar para atualizar o projeto.

DICA: Se você precisar migrar seu projeto de um computador para outro, certifique-se de que as bibliotecas estejam localizadas no mesmo destino ou salve seu projeto como .PLA (Projeto de Arquivo do Archicad), pois esse formato de arquivo empacota as bibliotecas do projeto dentro do arquivo.
