Descrição do problema
Tenho um DWG 3D; é possível trazê-lo para o meu projeto do Archicad?
Solução
É possível importar um DWG 3D para o Archicad. Este elemento será convertido em um objeto e não será editável no Archicad. No entanto, o elemento será visível em 3D e pode ser usado como guia para modelagem ou convertido em um morph para edição posterior.
Opção 1—Abrir como um Objeto GDL
- Ir para Arquivo > Bibliotecas e Objetos > Abrir Objeto.
- No diálogo Abrir Objeto que aparece, acesse o Abrir Objeto de: e selecione Procurar arquivo… na parte inferior do menu suspenso.
- Localize e abra o seu arquivo DWG.
- Ao clicar no botão Definições, você pode revisar as definições do tradutor DXF-DWG usadas durante a importação. (Apenas as opções relevantes para a conversão de DWG 3D são listadas.)
- Use Arquivo > Salvar como para salvar o objeto convertido. Defina a pasta de destino e o nome do arquivo no diálogo que aparece.
- O elemento agora está disponível como um Objeto GDL. Para usá-lo, ative a Ferramenta Objeto e coloque-o no seu projeto.
Opção 2—Agrupar o Arquivo DWG
- Ir para Arquivo > Interoperabilidade > Agrupar > Agrupar do arquivo.
- Selecione o seu arquivo DWG para abri-lo.
-

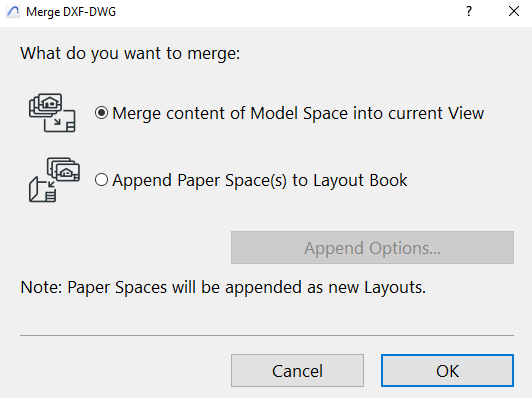

No diálogo que aparece, selecione como deseja agrupar os dados e clique em OK.

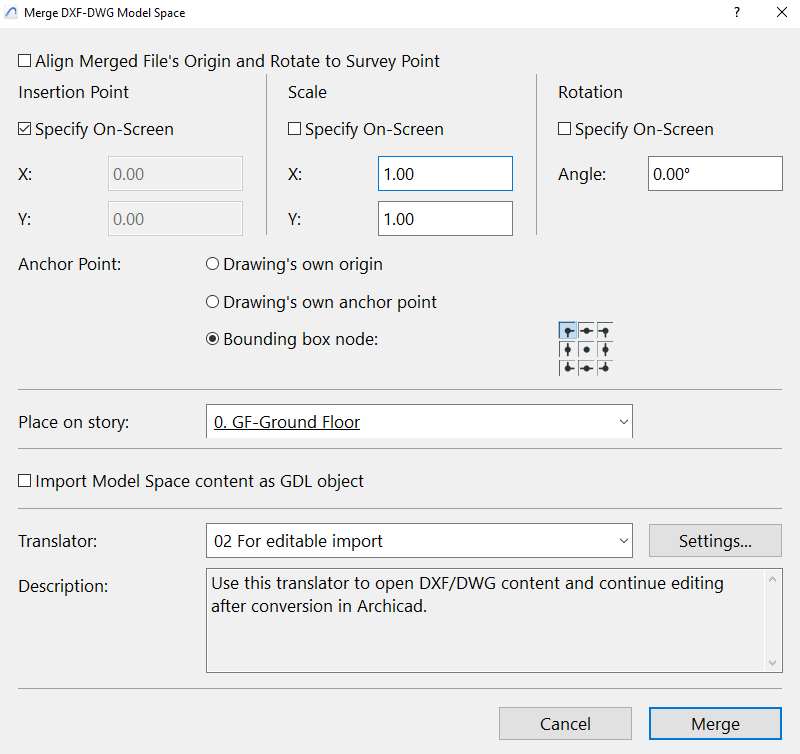

- Agora você pode escolher onde ele será colocado dentro do seu arquivo.
- Selecione Agrupar para agrupar o DWG.
- Clique no projeto para colocar o conteúdo do DWG 3D e concluir o agrupamento.
