Descrição do problema
Este artigo explica como usar a ferramenta Curtain Wall no Archicad para projetar um sistema de forro modular em grelha, com painéis facilmente intercambiáveis para configurações flexíveis.
Solução
Criar um forro usando a ferramenta Curtain Wall no Archicad abre novas possibilidades para projetos arquitetônicos inovadores. Você pode transformar um elemento tipicamente vertical em um destaque horizontal chamativo. Essa técnica permite padrões intricados e arranjos modulares.
Veja como fazer isso:
Configure o seu Esquema
- Ative a ferramenta Curtain Wall na barra de ferramentas.

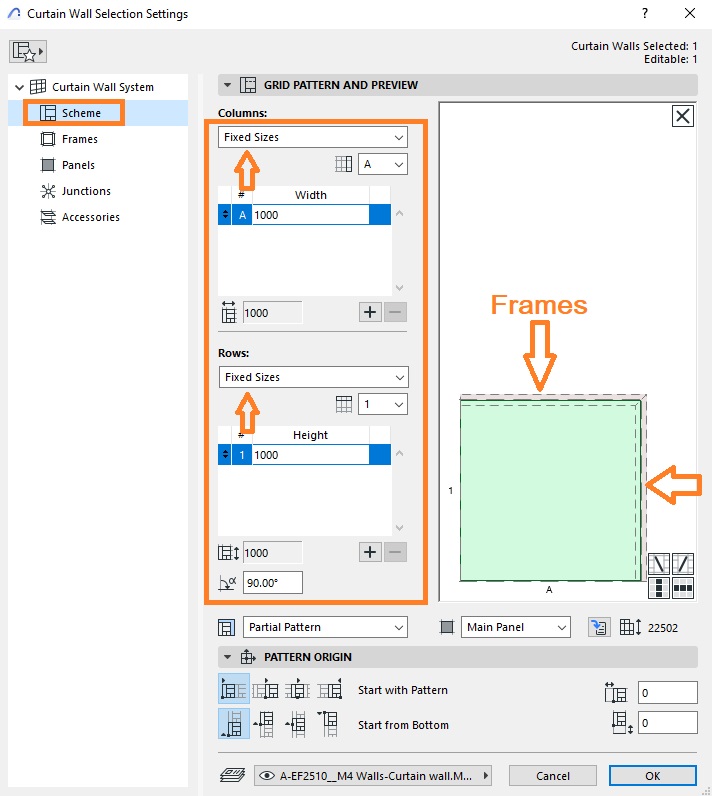

- Selecione o Esquema e crie um padrão que consiste em um painel com Tamanhos Fixos e adicione uma moldura na parte superior e lateral direita.
Crie a Curtain Wall no plano

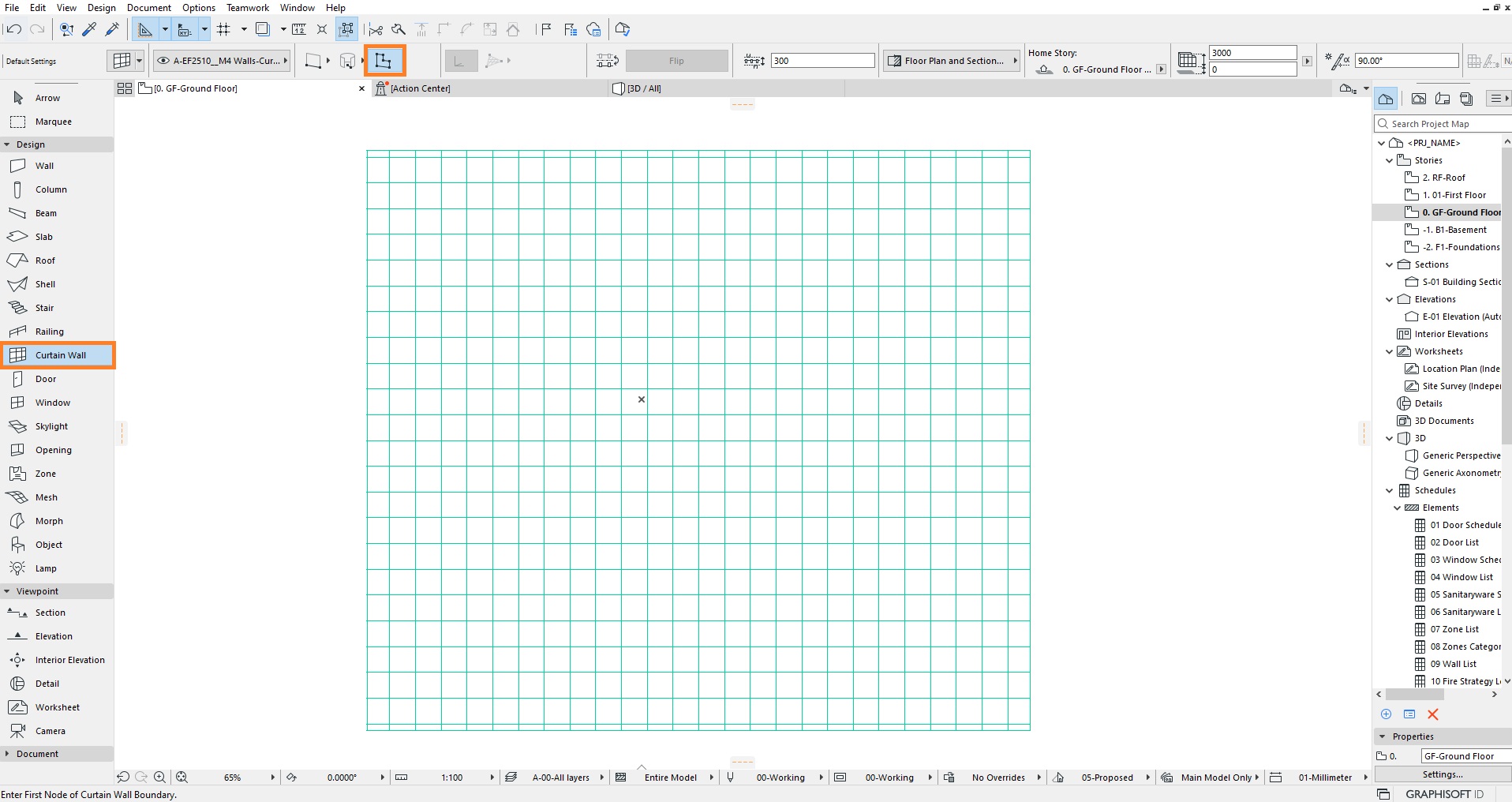

- Alterne para a vista de planta do piso onde deseja colocar o forro.
-
Usando a Opção de Limite, clique para iniciar o desenho da Curtain Wall e delimite a área que o forro irá ocupar. Você pode usar formas retangulares ou personalizadas conforme necessário.
- Após posicionar a Parede Cortina, alterne para uma visualização 3D ou de elevação.
Personalize os Painéis

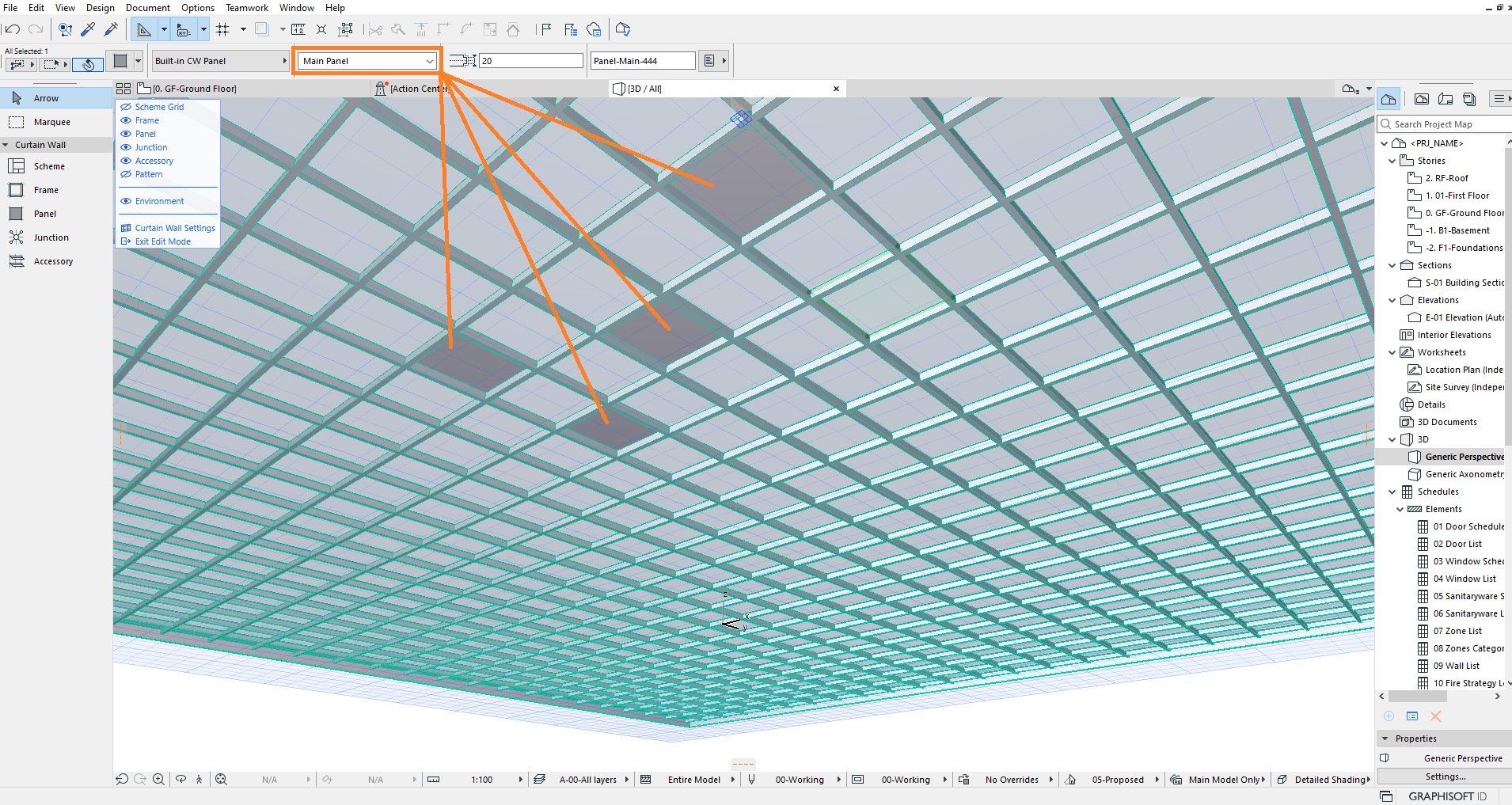

- Selecione a curtain wall e clique no banner Editar que aparecerá próximo ao ponteiro do mouse.
- Selecione os painéis individuais dentro da Curtain Wall. Você pode substituir os painéis padrão por outros materiais, como painéis sólidos ou perfurados, ou ainda criar tipos personalizados de painéis.
- Ajuste a espessura e as propriedades do material para garantir que sejam adequados para aplicação em forro.
