Descrição do problema
Alguns ou todos os Elementos de Grelha estão em falta nas Vistas de Elevação/Corte. Por que isso acontece?
Solução
Fique atento às seguintes definições:

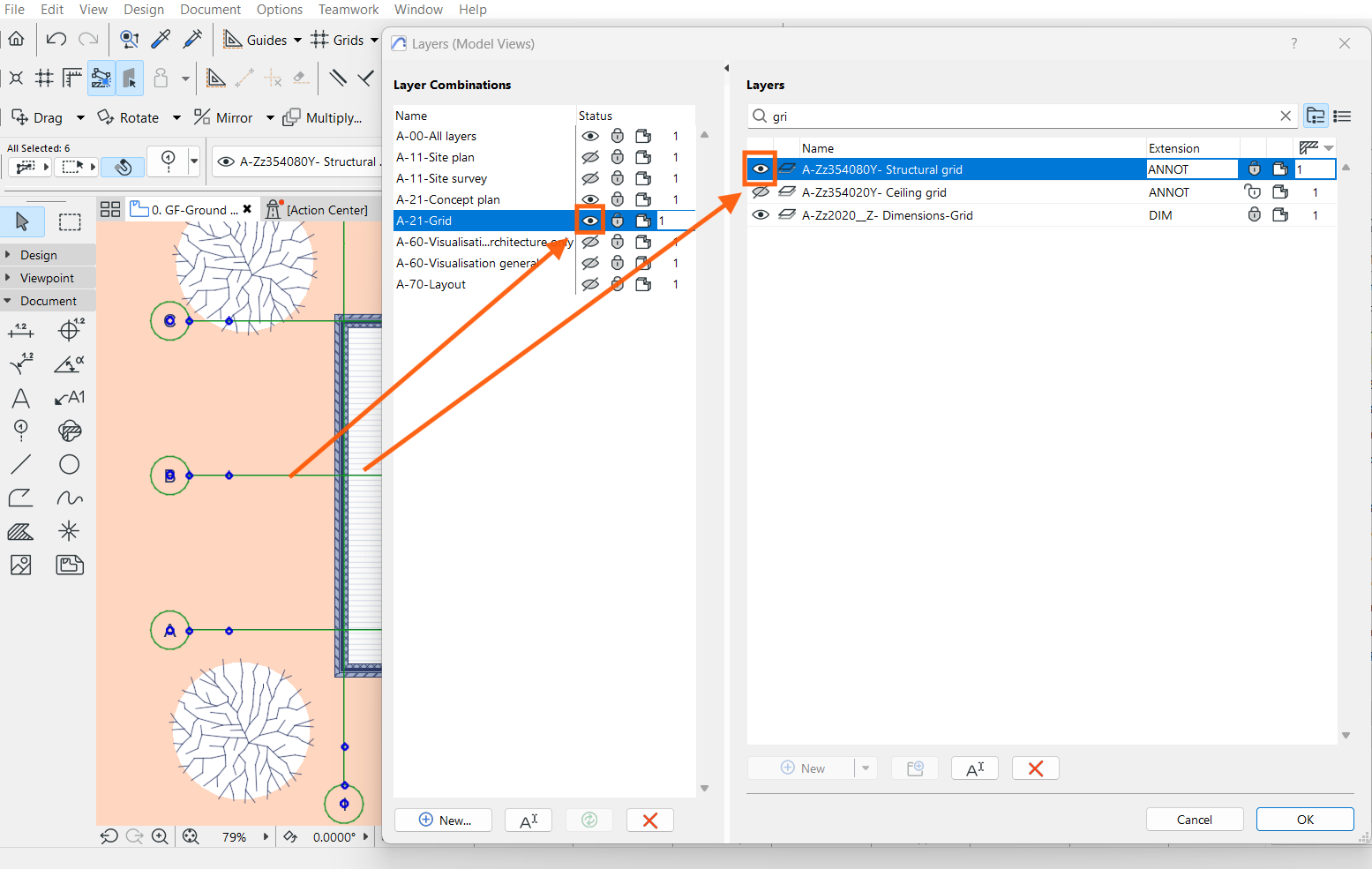

1. Combinação de Camadas – visibilidade
Defina uma Combinação de Camadas para Cortes e Elevações na qual o Estado da Camada da Grelha esteja configurado como Mostrar. Aplique essa combinação de camadas de forma consistente nas suas vistas.
DICA: Por padrão, ao usar o Template do Projeto do Archicad, os Elementos de Grelha são colocados na camada Estrutural - Grelha.
2. Definições de Corte/Elevação

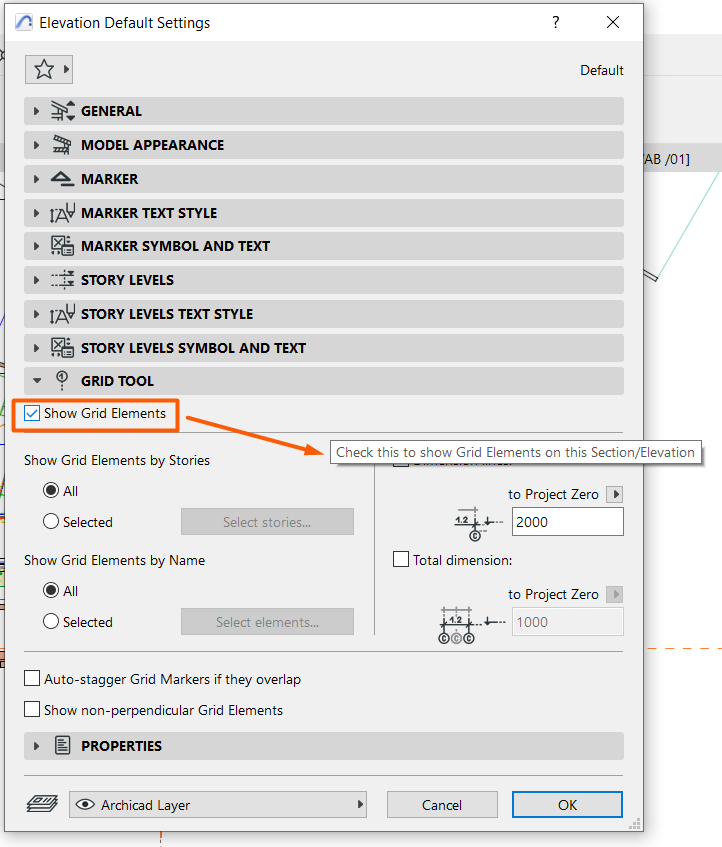

Para ativar os Elementos de Grelha nos Cortes e Elevações:
1. Acesse o Mapa de Vistas > clique com o botão direito no seu Corte/Elevação > Definições de Corte/Elevação.
2. Na Ferramenta Grelha > marque Mostrar Elementos de Grelha.

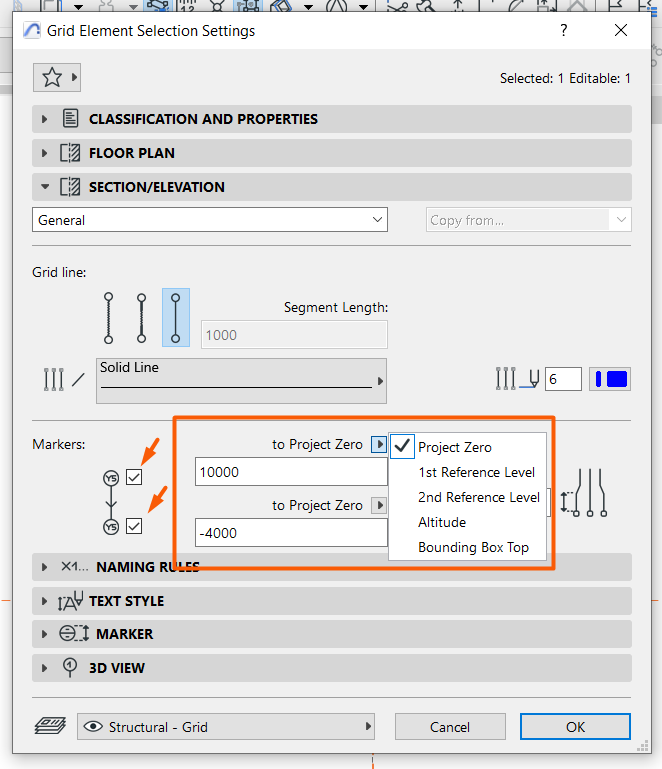

3. Definições Grelha – Elevação do Marcador
Se a sua Grelha ainda não estiver visível, os Marcadores de Elemento de Grelha das Vistas de Corte e Elevação podem estar desativados ou com uma elevação muito deslocada.
1. Selecione sua Grelha e abra as Definições de Seleção do Marcador de Grelha.
2. Expanda a aba Corte/Elevação.
3. Marque os Marcadores de Grelha que você quer mostrar nos seus desenhos (no topo e/ou abaixo) para ativá-los.
Se os seus Marcadores de Grelha ainda não estiverem visíveis e as Definições de Localização do Projeto tiverem uma Altitude definida, os Elementos de Grelha podem estar presentes no Corte ou na Elevação, mas deslocados para cima ou para baixo. É possível ajustar essas alturas de acordo com a Cota Zero, a Altitude do Projeto, os Níveis de Referência etc.

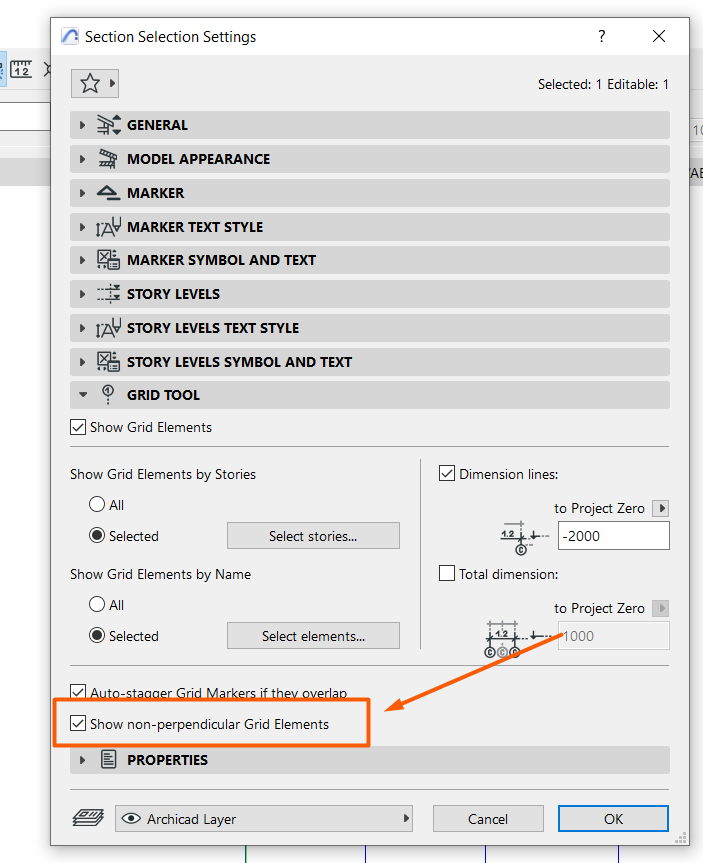

4. Perpendicularidade dos Elementos de Grelha
Nas Definições de Elevação/Corte > Grelha do Corte, existe uma opção que, quando desmarcada, faz com que o Archicad limite os Marcadores de Grelha visíveis apenas àqueles que são perpendiculares ao Marcador de Corte/Elevação.
Isso significa que, no caso de grelhas irregulares, vários Elementos de Grelha podem ficar em falta.
- Uma opção é alterar os cortes das suas seções para que fiquem perpendiculares à maioria das linhas de grelha que você deseja mostrar.
OU
- Marque a opção Mostrar Elementos de Grelha não-perpendicular para ativá-la.
5. Opções de Projeto
Os elementos de grelha podem pertencer a uma Opção de Projeto diferente que não está visível no momento. Revise as Opções de Projeto para garantir que a correta esteja ativa.

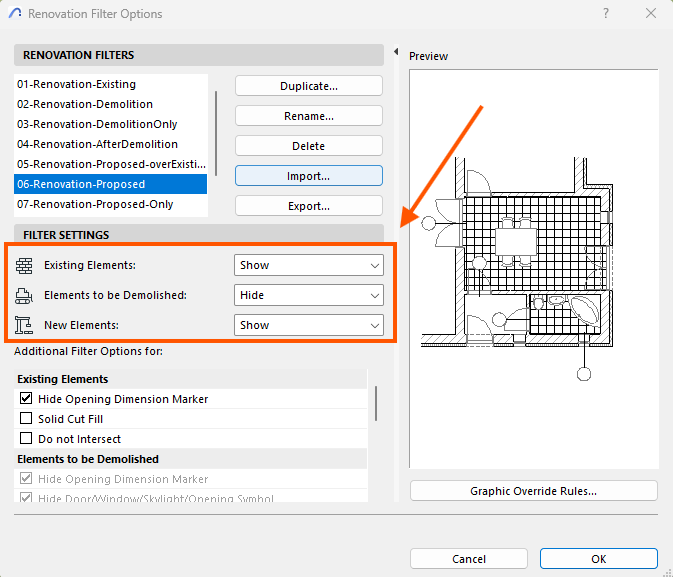

6. Filtro de Renovação
O elemento de grelha pode ter um Estado de Renovação que está oculto pelo Filtro de Renovação atual. Certifique-se de que as definições do Filtro de Renovação estejam configuradas para exibir todos os elementos relevantes
DICA - Confira estes artigos relacionados:
O 3D não mostra Elementos de Grelha
Como mostrar Elementos de Grelha específicos nos Desenhos de Elevação?
Elementos de grelha não verticais não são exibidos na vista
Posso tornar os Elementos de Grelha visíveis apenas em um Piso selecionado?
Se o problema persistir…
Confira mais conteúdo no Site de Suporte, na Graphisoft Community, ou no Graphisoft Learn Portal. Você também pode entrar em contato com o Suporte Técnico para obter mais assistência.
