問題
SolibriにPDFをインポートした際、背景が透過されず塗りつぶしとして表示されることがあります。
PDFの背景を透過するには、Solibri側で透過背景の設定を有効にする必要があります。ただし、Solibriで透過背景の設定を有効にしても透過されない場合は、PDF自体に背景色が含まれている可能性があります。
解決策
1. Solibriの透過背景設定を確認する

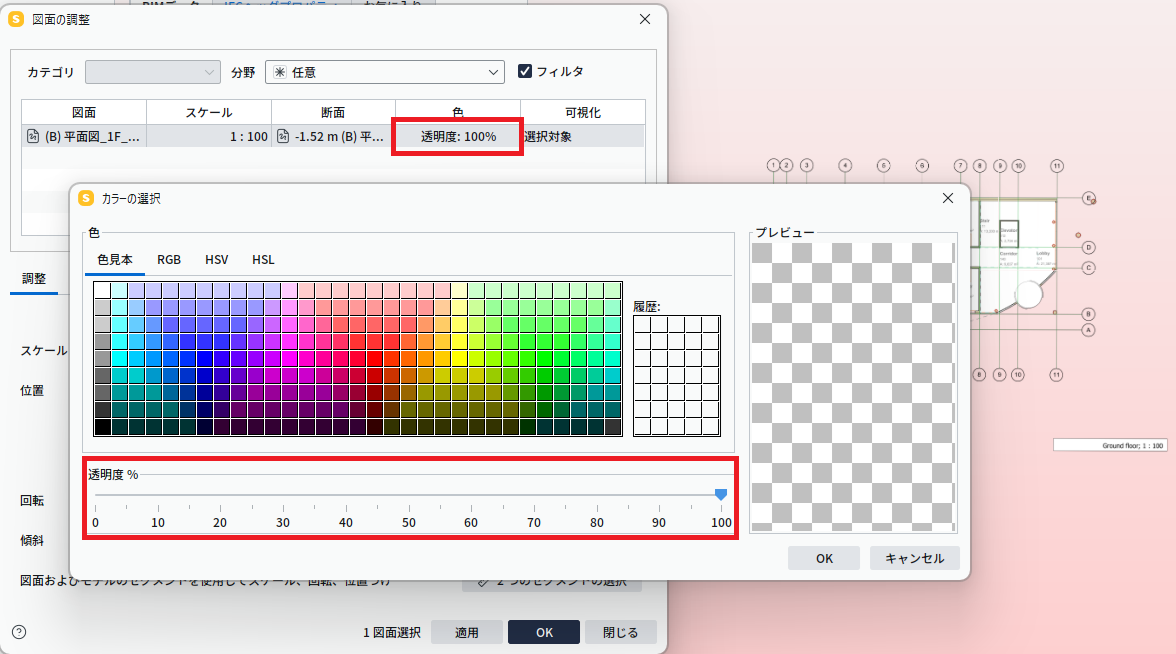

Solibriのモデルツリー一覧のPDFを右クリックし、[図面の調整]で、PDFの色の透明度が100％になっているか確認してください。
2. PDF作成元の設定を確認する
PDF作成元の背景設定を見直し、背景色や背景塗りつぶしを除去した状態で再出力することで、SolibriでPDFの背景を透過表示できる場合があります。
Archicadのレイアウトから出力したPDFの場合、以下の設定が影響している可能性があります。
- レイアウト上の図面設定にて、背景透過がオフ（背景色あり）になっている場合、PDFに背景色が出力されます。
- レイアウト上で白色などの塗りつぶしを背景として配置している場合その塗りつぶしもPDFに出力されます。
- ビュー設定にて要素や表現の上書きなどで背景色ありになっている場合も背景が出力されます。
