説明
ArchicadからIFCファイルに出力する際に、通り芯の高度を正しく出力するには、通り芯のIDを分ける必要があります。
手順

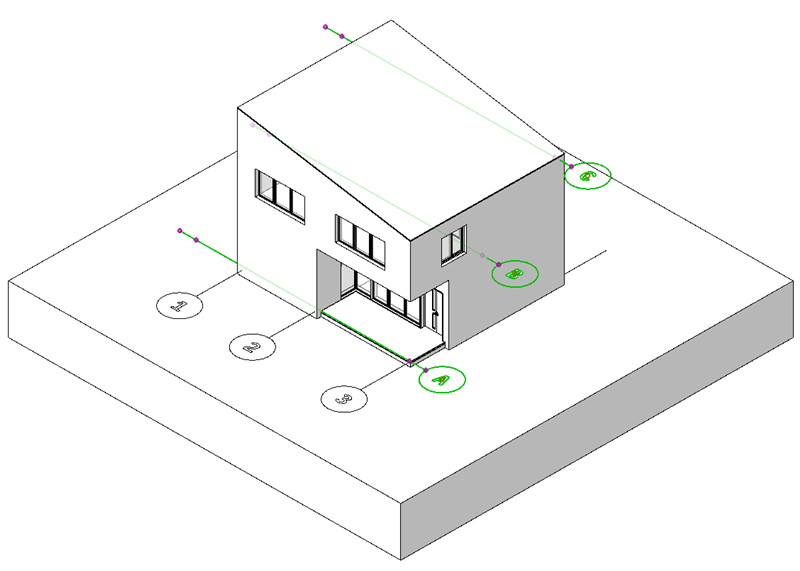

Archicadでは、同じIDを持つ通り芯は、同一のGrid(かつ同じ高度)に属することになります。
そのため、別の高度に通り芯を配置するために、各配置高さ毎に、ユニークな名前に変更すると、正しい高度でIFCに出力できます。

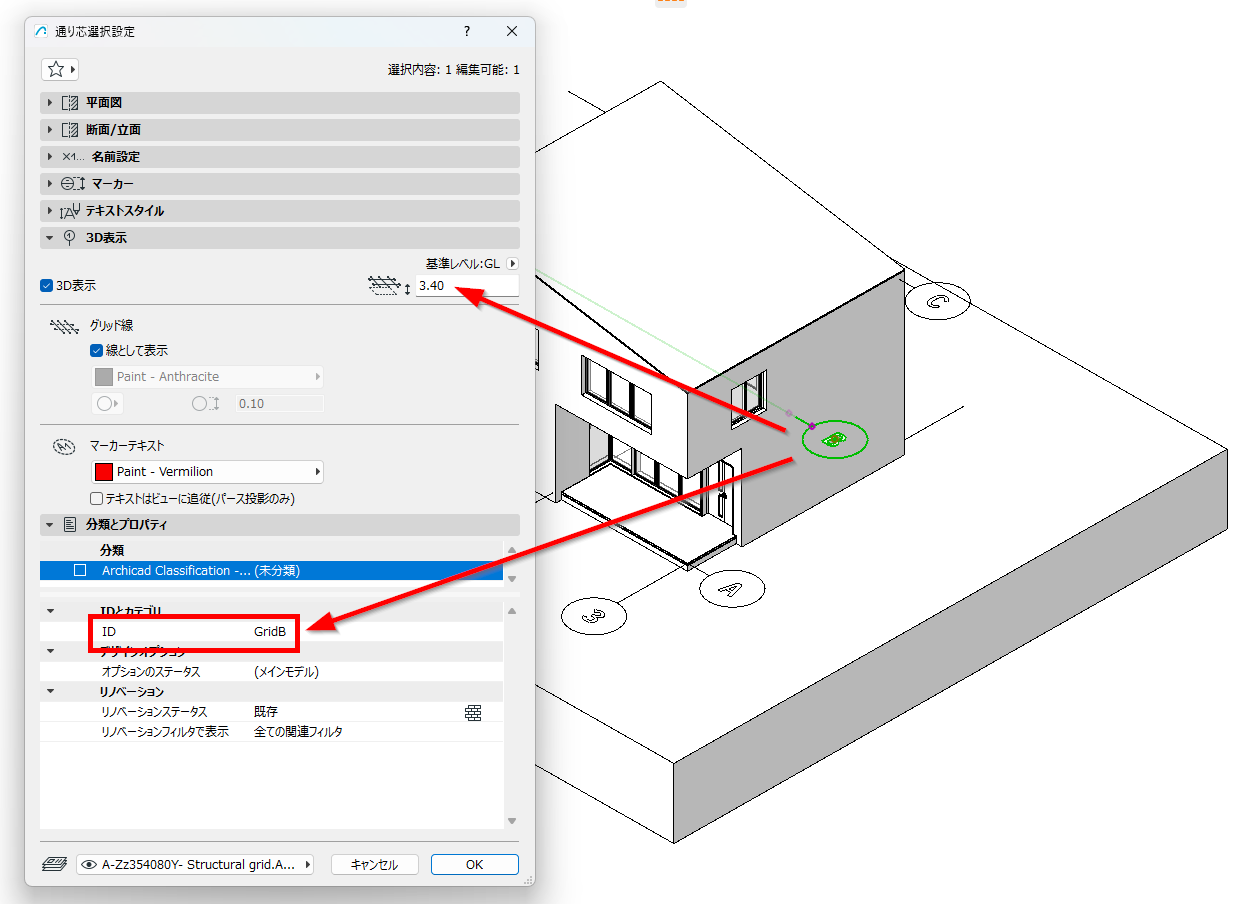

- 通り芯の設定を開き、IDとカテゴリ内のIDを変更し、OKをクリックします。
- 配置高さが異なる通り芯毎に、それぞれ設定します。

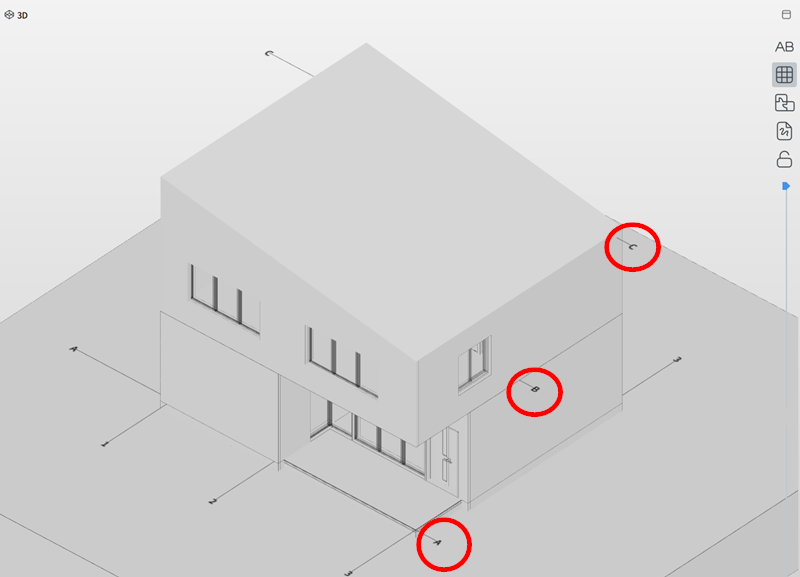

- IFCとして出力すると、Archicadで設定された高度に通り芯が出力されます。
