Grasshopper Live Connection ”Deconstruct” コンポーネントとは

GrasshopperとARCHICADを連携する際、”Deconstruct” コンポーネントをたびたび用います。
Deconstructとは直訳すると脱構築、解体するといった意味合いになりますが、実際の座標やフロア設定を例にご案内いたします。

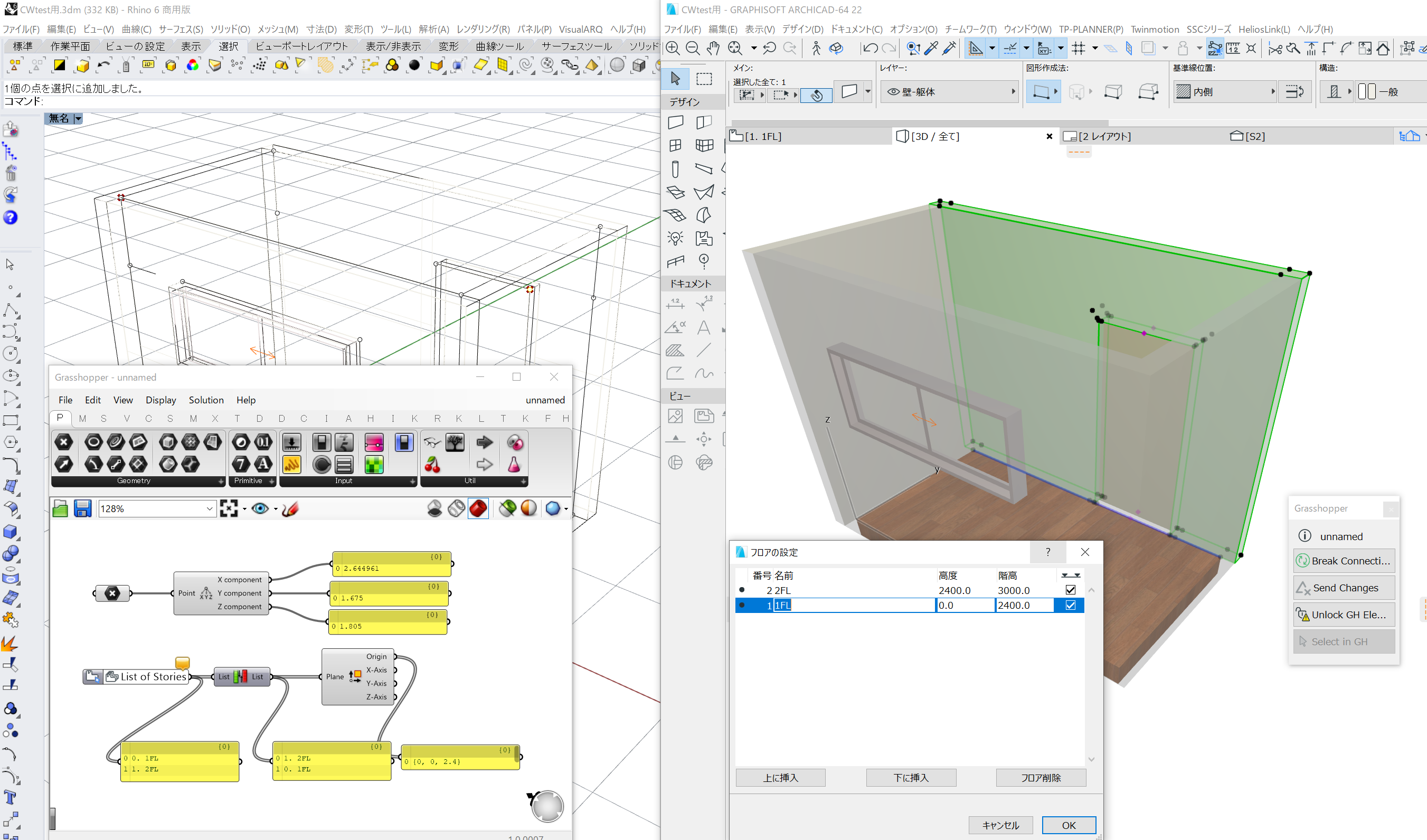

上記の画像はGRASSHOPPER上でドア右上のポイントの座標点、フロア設定を取得している様子です。

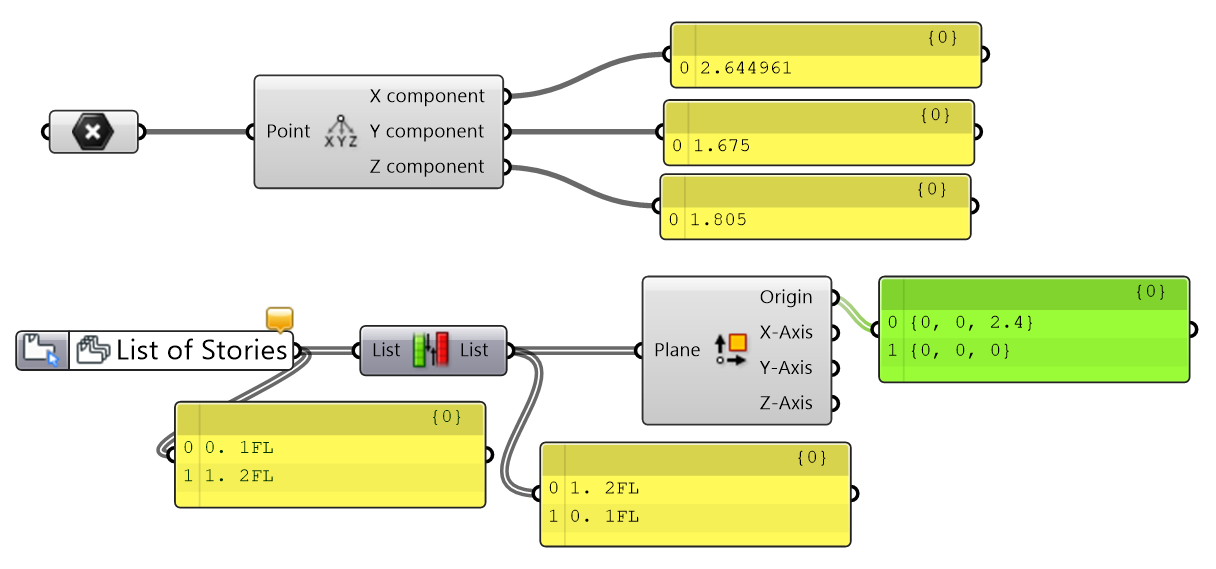

このような形で取得したポイントのXYZ値やARCHICADから取得したフロア設定から階高などを数値として取り出すことが可能です。

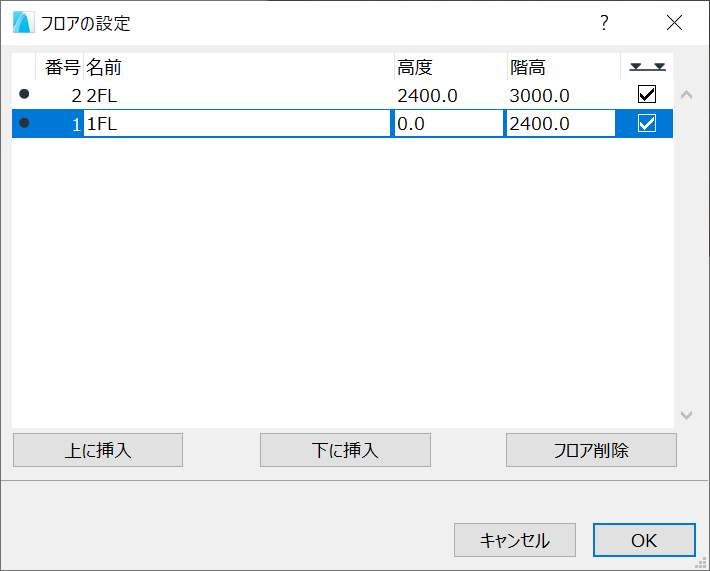

※上記階高値からもわかる様にGrasshopper Live Connectionを用いる際はRhinocerosの単位を「メートル」にする必要がございます。
