日本ユーザー向けのアドオンツールであるExtensioins JPN内の「ドア/窓複数壁貫通」アドオンを使用します。
※以前のバージョンでは、Forwardアドオンの名称でした。
まだアドオンをArchicadにインストールされていない場合は、Extensioins JPNをダウンロードしてインストールしてください。
に個々のツールの説明は、Extensions JPNのリファレンスガイドを参照ください。
目的
複合構造ではなく、複数の壁を重ねて入力しているところに建具を配置してもどちらかの壁にしか開口があきません。その際に、配置している建具で複数壁へ開口をあけるために、ドア/窓複数壁貫通アドオンを使用します。
手順
- 「壁１（基本構造壁）」と「壁２（複合構造壁）」が入力されています。 どちらかにサッシを入力します。
- 入力したサッシを選択した状態で、「複数壁を貫通」を選択します。

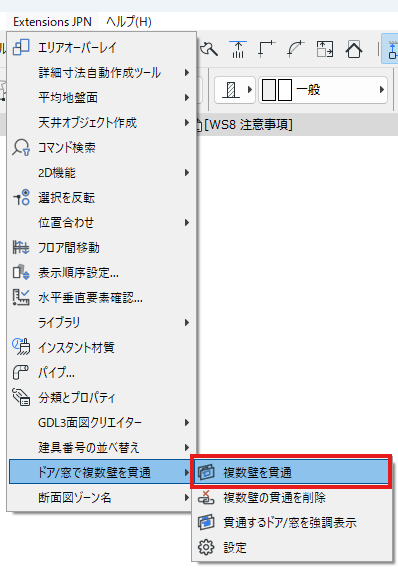

Archicad 29以降では、コマンドは、メニューの [Extensions JPN]⇒[ドア/窓で複数壁を貫通]⇒[複数壁を貫通]にあります。

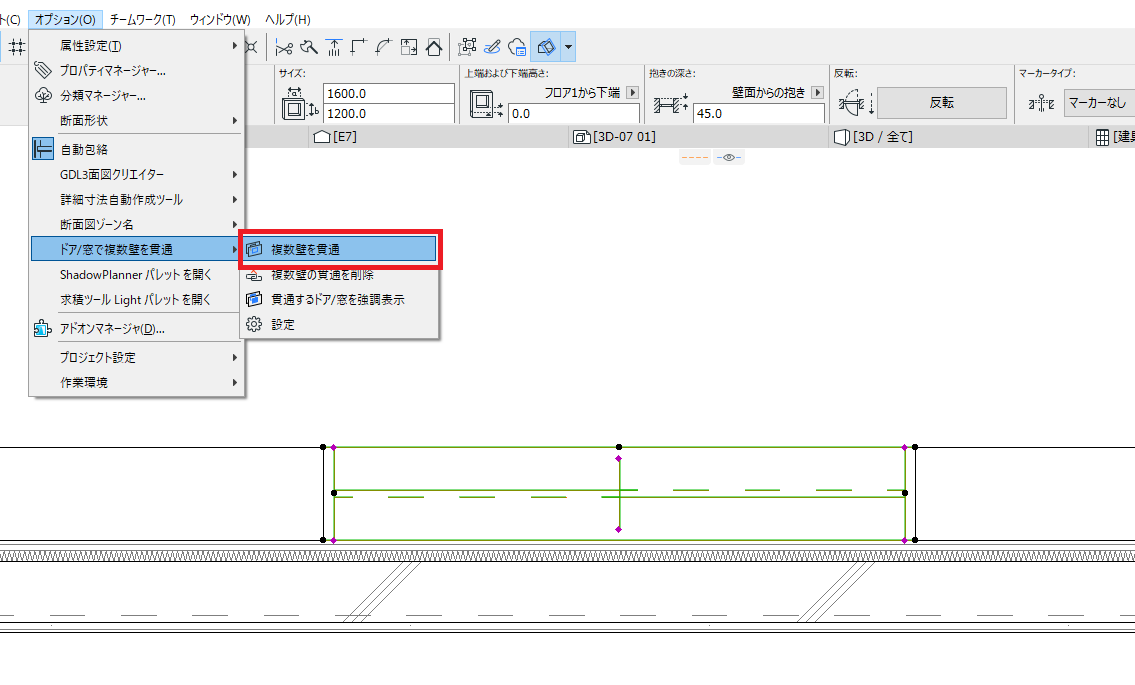

Archicad 28までの場合、 [オプション]⇒[ドア/窓で複数壁を貫通]⇒[複数壁を貫通]
- 貫通させたい壁（壁２）を選択します。

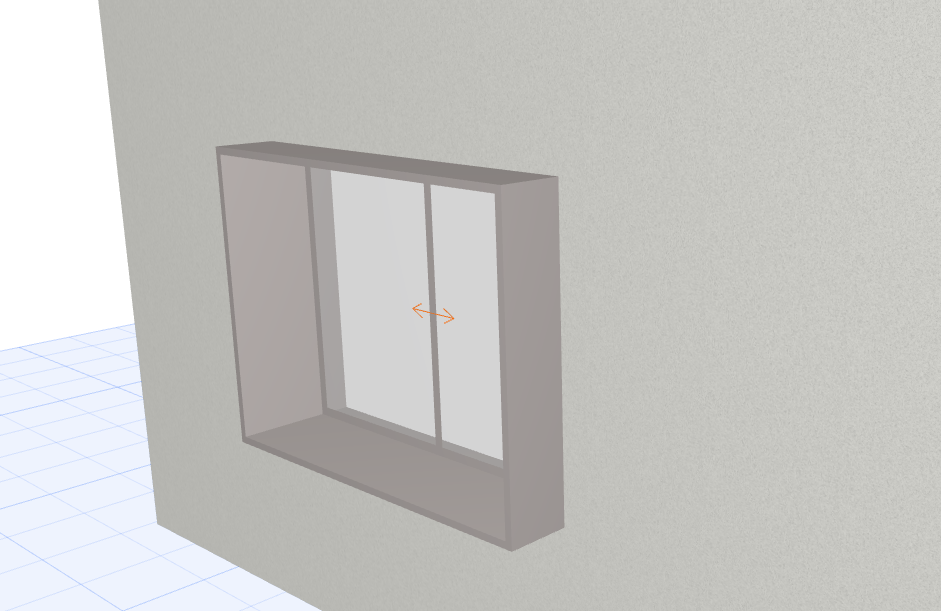

結果
複数の壁を貫通させることができました。
