目的
JWWのデータを「外部図面配置」でARCHICAD上に配置する際、
JWCAD上でのレイヤの表示・非表示状態を反映させる方法をご案内します。
配置した後でも、配置した外部図面をJWCAD側で保存＞ARCHICADで「更新」すると反映できます。
手順
JW-CAD側で【レイヤグループ】で非表示の設定している場合は反映されません。
【レイヤ】での表示/非表示の設定をして保存＞配置（または更新）すると反映されます。
結果
■例１■ 【レイヤグループ】で非表示にしていてもARCHICAD側では表示になります。

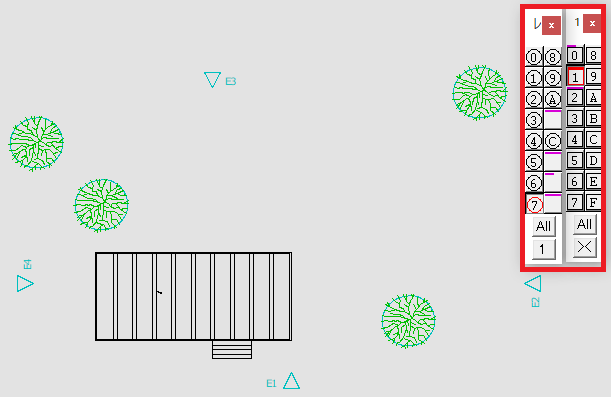

▼JWCAD

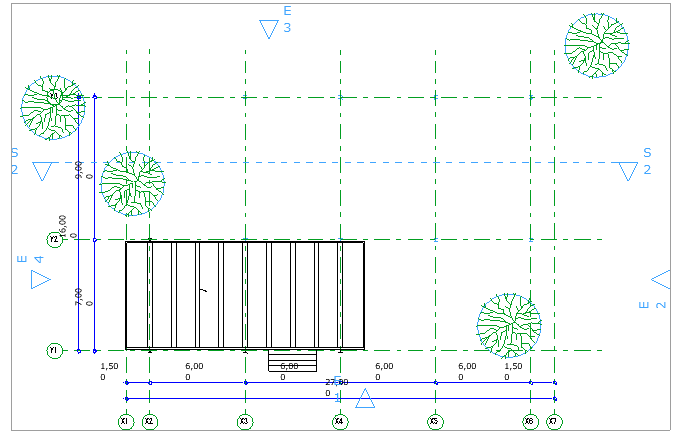

▼ARCHICAD
■例２■ 【レイヤ】で非表示にするとARCHICAD側でも非表示になります。

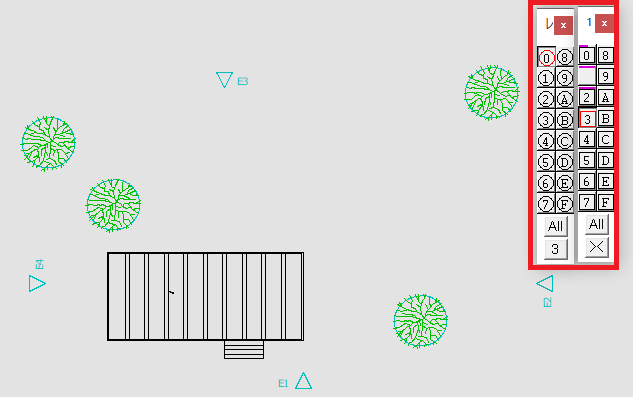

▼JWW
▼ARCHICAD
