ArchicadのIFC変換設定 "IFCスペース閉じ込め"の使用方法

ArchicadのIFC変換設定の”データ変換"は、"IFCスペース閉じ込め"という項目があります。こちらは、ArchicadからIFCを保存した際に、スペース内にある要素を確認しやすくするためのものです。

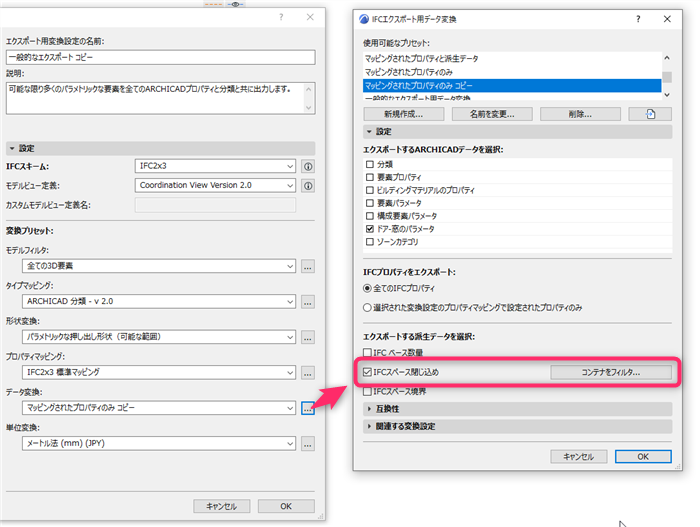

ファイル>相互運用性>IFC>IFC変換設定

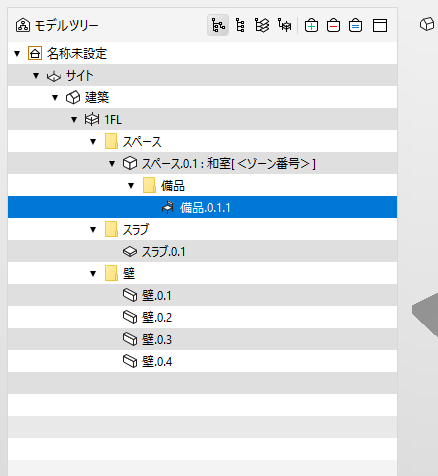

こちらを有効すると、どの要素がどのスペース内にあるかがIFCツリーから確認しやすくなります。

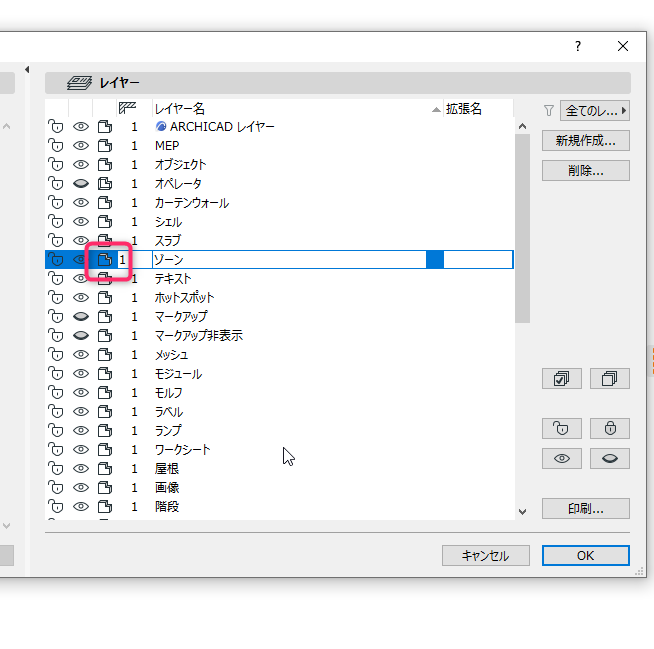

注意: Archicadからゾーンを出力する際には、レイヤーの設定で出力するゾーンのレイヤー表示を3D表示にしてから出力してください。
