IFC変換で建具が平面図表示されないとき

目的

IFC変換時の建具の平面表示が四角の枠になってしまうときは、IFC変換設定の変更をお試しください。

▼建具平面表示

手順

Archicadでの設定は下記になります。

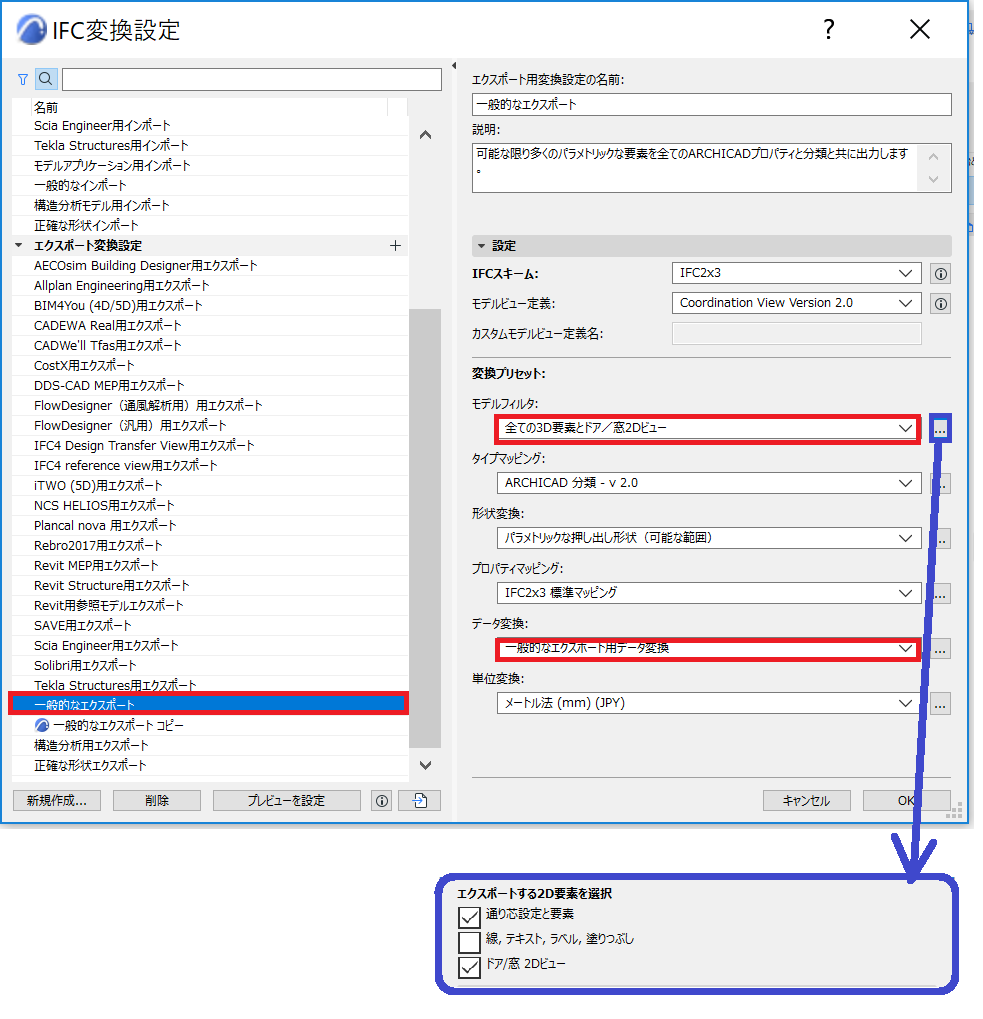

▼エクスポート設定＞一般的なエクスポート

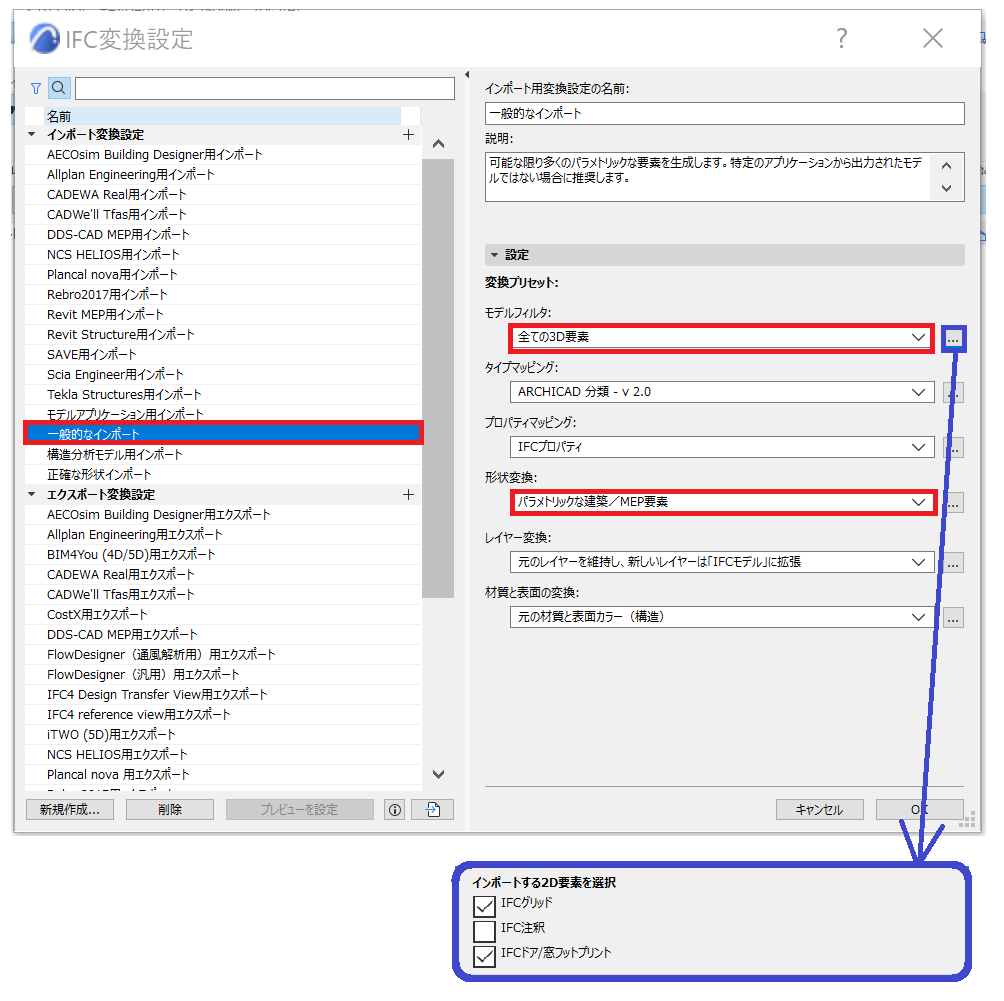

▼インポート設定＞一般的なインポート

結果

▼IFCインポート

※別ソフトでの変換設定にもよりますので、インポート/エクスポート側の設定もご確認ください。
