※2024.3.27 修正版が公開されました。
※ Archicad 27 / Archicad Solo 27 を 27.2.0 へアップデート後に、インストールをお願いします。
Forwardツール (Archicad 27 / Archicad 27 Solo ) – Graphisoft
現象

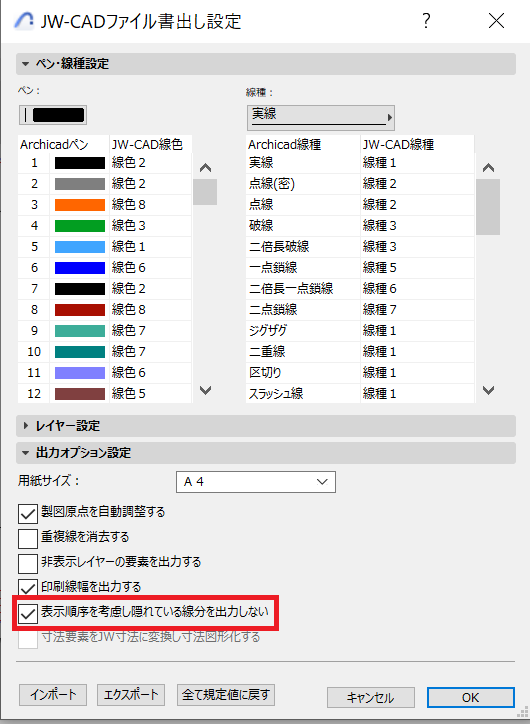

Archicad27のjww書き出し設定にて「表示順序を考慮して隠れている線分を表示しない」にチェックを入れた場合に下記の不具合が報告されています。
・レイアウトにjww形式の図面を読み込み、Archicadから再度jww形式のファイルとして出力すると、点やテキストは表示されるが線が表示されない。
・建具表の罫線が出力されない。
※jww入出力はForwardツールです。
対処方法
「表示順序を考慮し隠れている線分を出力しない」のチェックを外していただくか、
Archicad26にデータを落として出力する方法にてご対応ください。
（塗りつぶしの下の線が出力されるようになりますので、jww側での編集をお願いいたします。）
