目的

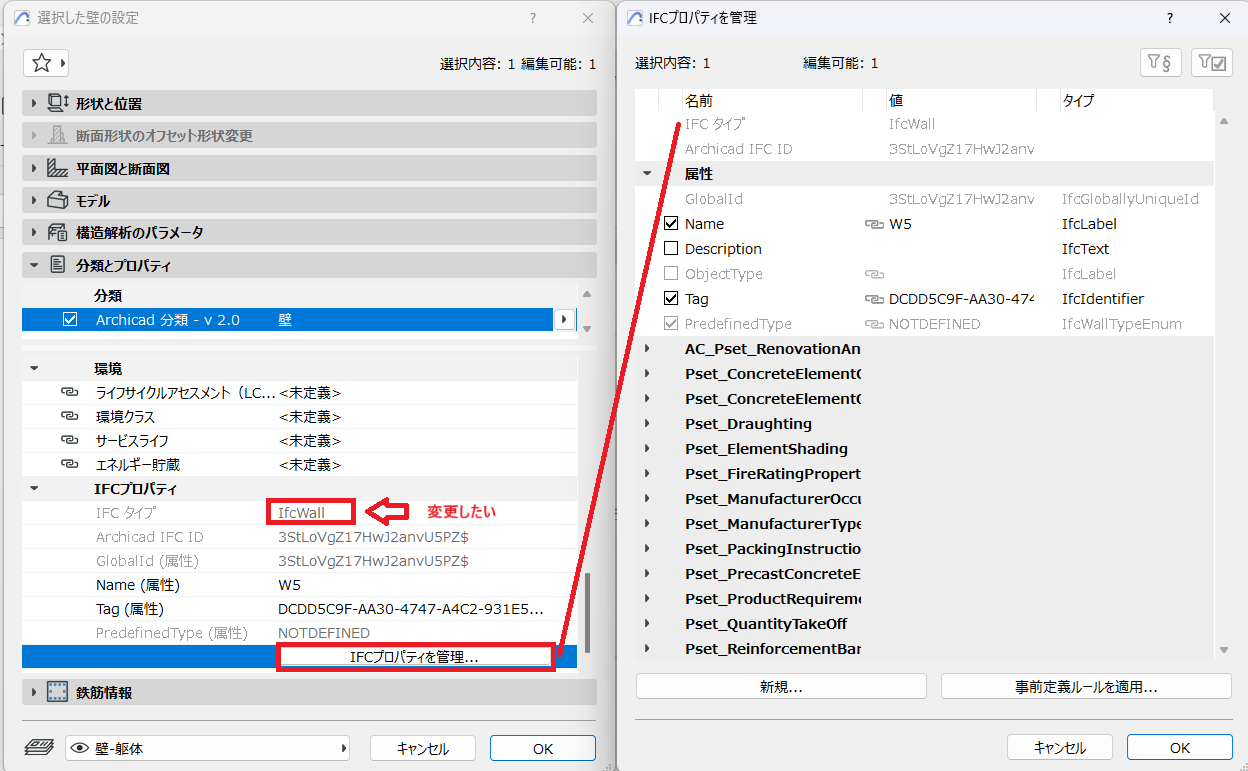

壁や柱などの要素設定ダイアログに表示されるIFCプロパティの【IFCタイプ】を変更したいが
要素設定からでは、グレーアウトしていて変更できない。
手順
IFCタイプの変更は、設定の中で直接変更するのではなく、どの分類を選択するかによって変わります。
要素設定でどのIFCタイプに変換されるか確認されたい場合は、IFCエクスポートの変換設定のプレビュー設定を変更すると、
プレビュー設定に設定した変換設定でのIFCタイプが表示されるようになります。

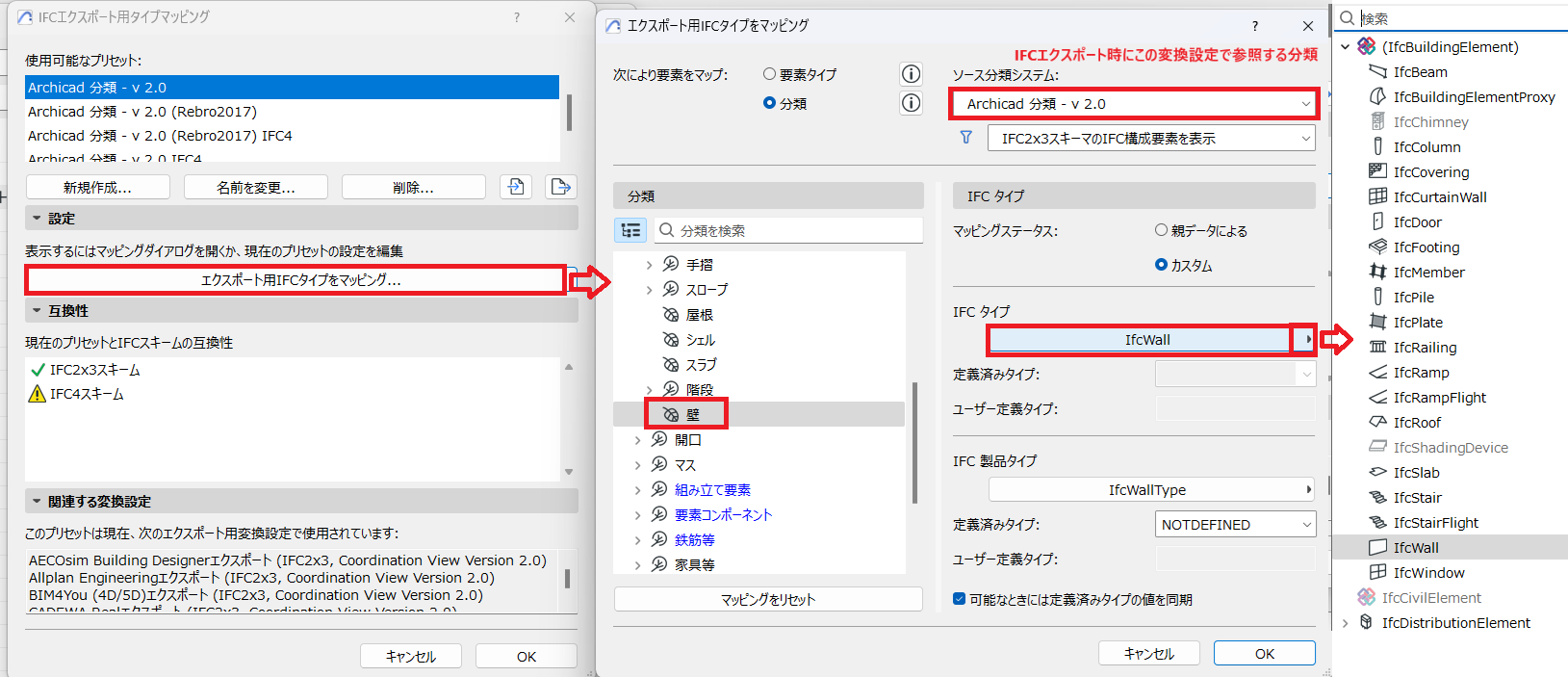

どの分類がどのIFCタイプになるかは、IFC変換設定で行います。
IFC変換設定で設定したタイプマッピングの設定でIFCエクスポート時に、それぞれの分類が変換されます。
要素の設定で複数の分類でどの分類にするかが選べますが、それは、IFCエクスポート時にIFC変換設定で設定したそれぞれ分類を使用して変換できるようにするためです。
これにより、毎回分類をIFC変換時に変更しなくとも、それぞれの変換設定で使用する分類を用いて変換できます。

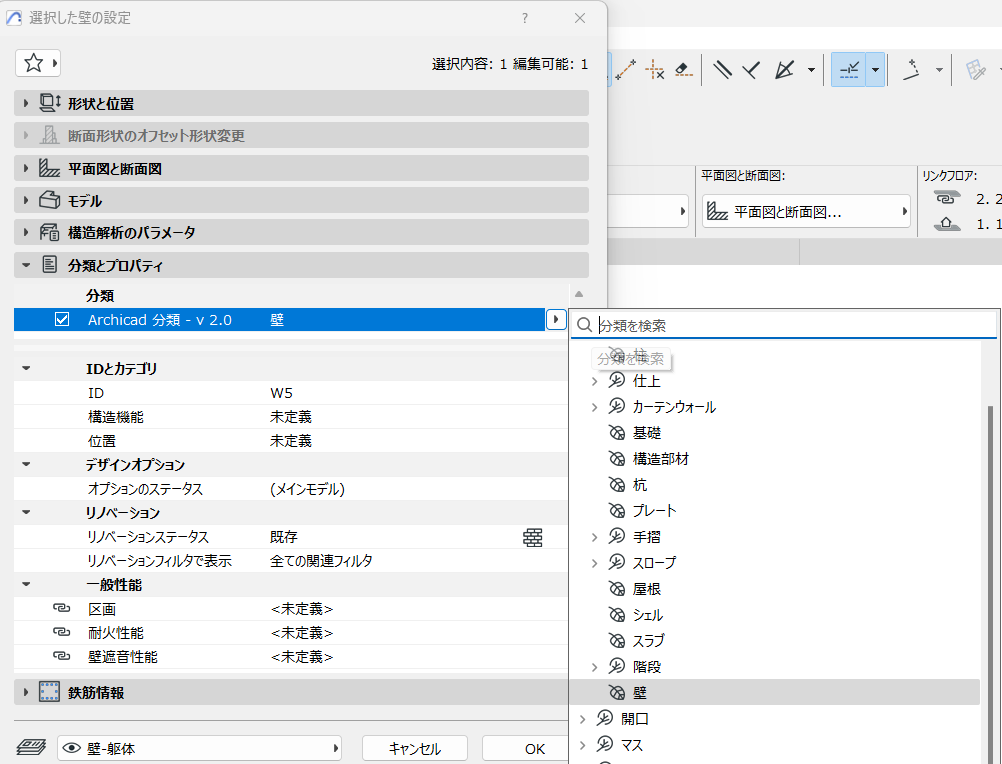

▼要素設定

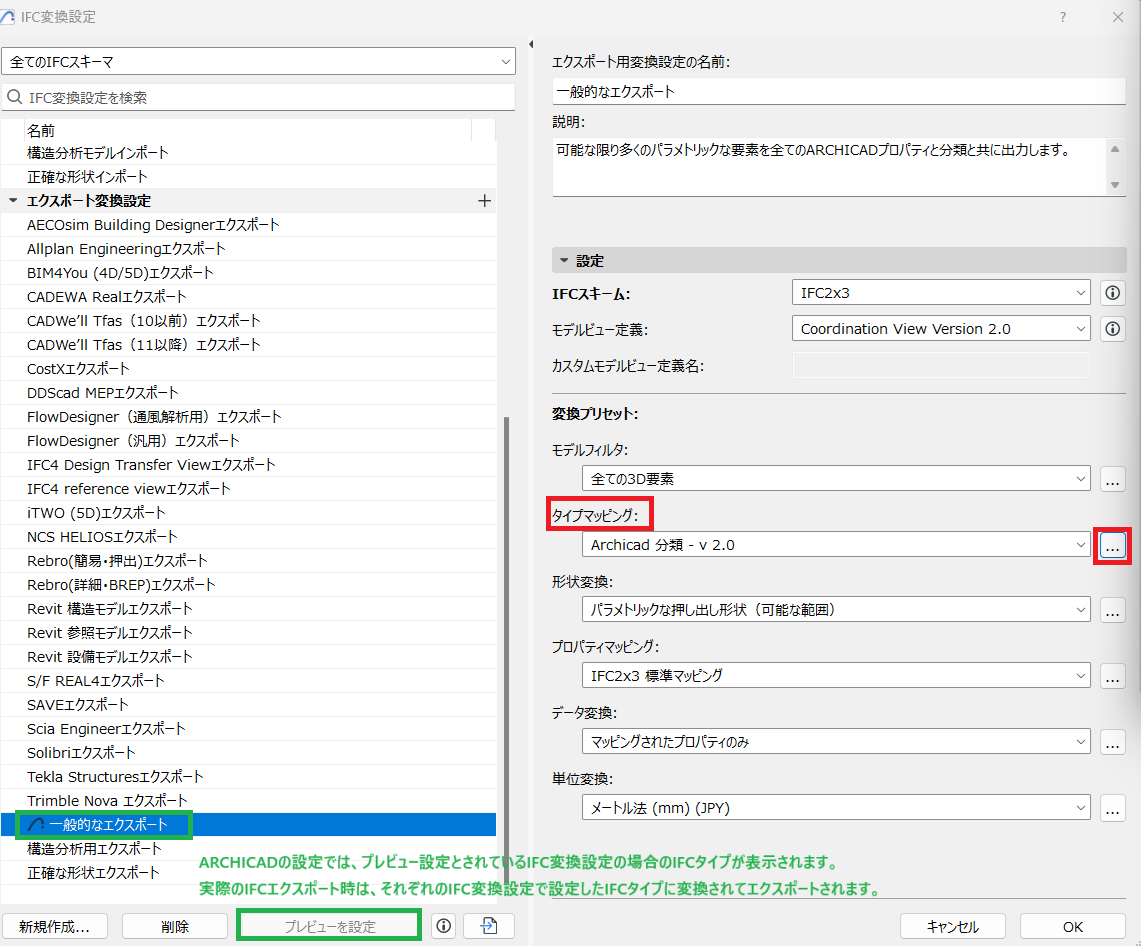

▼IFC変換設定
ファイル＞相互運用性＞IFC＞変換設定＞エクスポート設定
ARCHICADの設定では、プレビュー設定とされているIFC変換設定の場合のIFCタイプが表示されます。
実際のIFCエクスポート時は、それぞれのIFC変換設定で設定したIFCタイプに変換されてエクスポートされます。
