問題

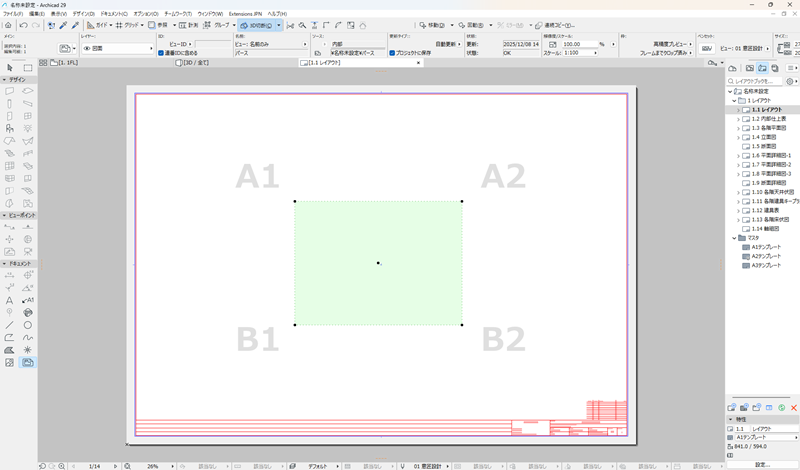

平面図ビューを作成しましたが、レイアウトに配置すると何も表示されません。
解決方法
Archicadでビューが空白になる場合、いくつかのよくある原因が考えられます。

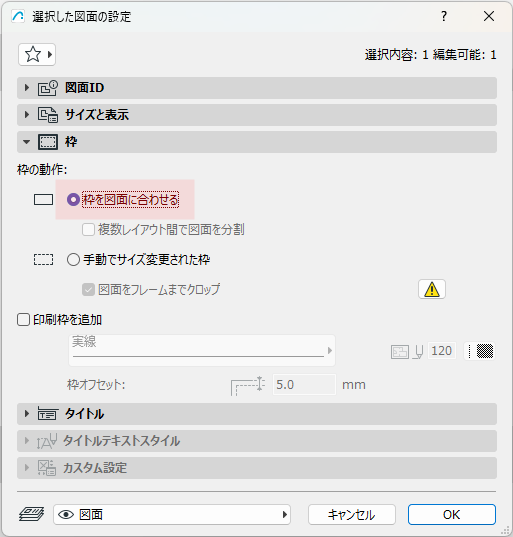

- レイアウト上の図面を選択し、選択した図面の設定ダイアログをCommand + T（Mac）またはCtrl + T（Windows）で開き、「枠を図面に合わせる」を選択します。

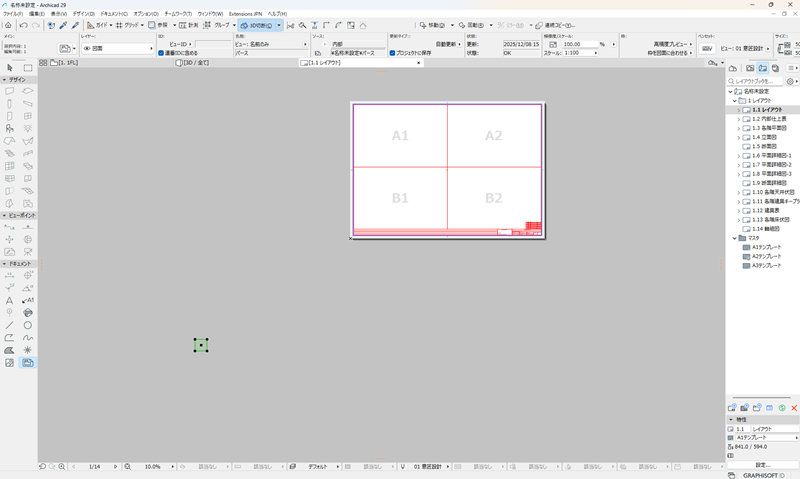

ビューは戻ったものの、表示枠がレイアウトシートから離れた位置に移動している場合は、枠をドラッグしてレイアウトシート上に戻してください。位置を調整すると、そのビューはこの枠内に保持されます。

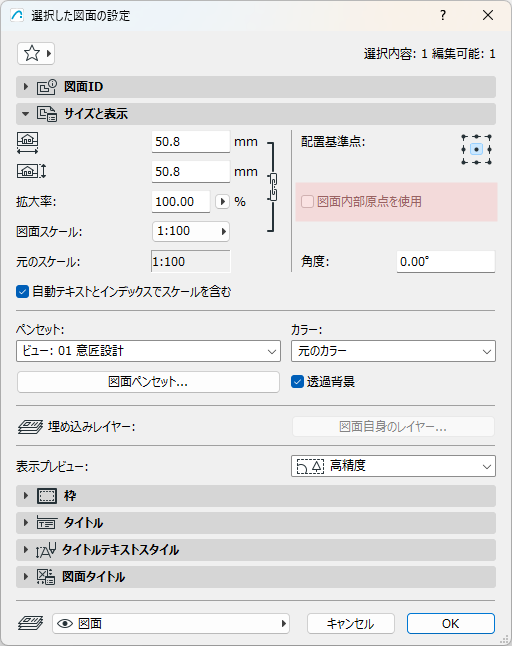

- モデルが原点から離れた位置にある場合は、「図面の内部原点を使用」を選択して、ビューを枠内に再配置してください。
その他の確認項目
-
外部参照
問題: ビューに外部参照やリンクファイルが含まれている場合、それらが正しく読み込まれていない可能性があります
解決方法: 全ての外部参照およびリンクファイルが正しく読み込まれ、表示されているか確認してください。
-
ズームとパンの設定
問題: ビューが極端にズームアウトされているか、パン操作で要素が画面外に移動している場合があります。
解決方法: ズームとパンを調整し、表示範囲が要素のある領域を正しく捉えていることを確認してください。
-
図面更新の問題
- 問題: レイアウトシート上の図面が正しく更新されていない可能性があります。
解決方法: レイアウトシート上の図面を手動で更新またはリフレッシュしてください。図面を右クリックし、「更新」を選択します。
-
図面更新の問題
- 問題: レイアウトシート上の図面が正しく更新されていない可能性があります。
解決方法: レイアウトシート上の図面を手動で更新またはリフレッシュしてください。図面を右クリックし、「更新」を選択します。
-
ビューのフィルタ
問題: ビューに適用されているフィルタにより、特定の要素が非表示になっている可能性があります。
解決方法: 必要な要素を除外してしまうフィルタがビューに適用されていないか確認し、必要に応じてフィルタを調整または削除してください。
-
図面スケール
問題: 図面のスケールが極端に小さすぎる、または大きすぎるために、要素が表示範囲の外に出ている可能性があります。
解決方法: ビュー側とレイアウトシート側の両方で図面スケールを確認し、要素が表示領域内に収まるようスケールを調整してください。
