ツールボックス内のMEP要素にアクセスする方法

問題の説明

MEP設計プロジェクトで作業しているときに、ツールボックスにダクト、配管、ケーブリング要素などのMEPツールが表示されません。 標準のツールボックスインターフェースからMEP要素が消えているように見え、プロジェクトにMEPコンポーネントを配置できません。

解決方法

正しい作業環境プロファイル (作業環境) を有効化し、MEP ライブラリが読み込まれていることを確認する必要があるため、ツールボックスに MEP 要素が表示されていません。 MEPツールは、特定の設定手順を必要とする組み込みの MEP Designer 機能の一部です。

MEP 作業環境の設定

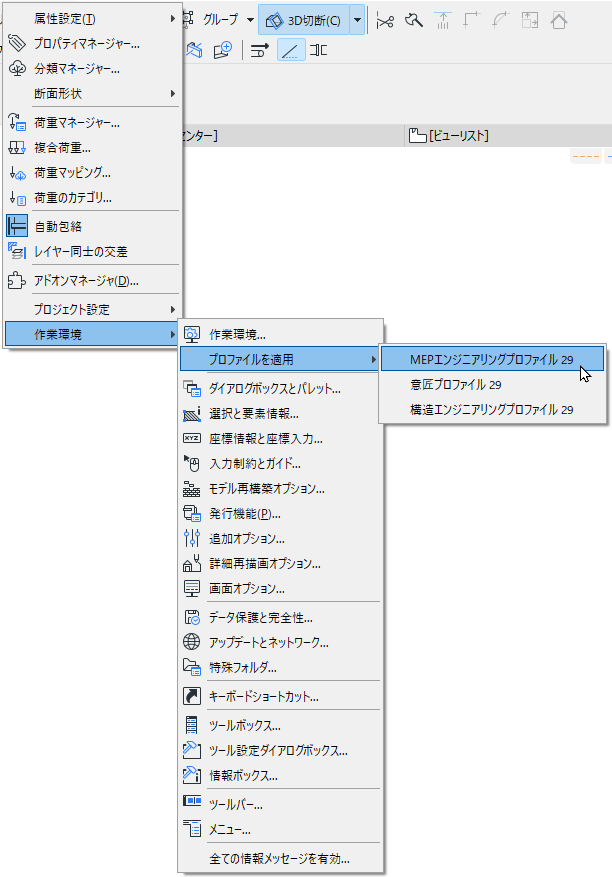

1. オプション 作業環境 プロファイルを適用 MEPエンジニアリングプロファイル に移動します。

2. 作業環境リストにMEPエンジニアリングプロファイルがない場合は、インポートする必要があります。
   • オプション 作業環境 作業環境 に移動します。
   • インポート をクリックします。
   • インストールフォルダ内の Defaults Archicad WorkEnvironment Profiles に移動します。
   • MEPプロファイルのファイルを選択してインポートします。

必要なMEPライブラリの読み込み

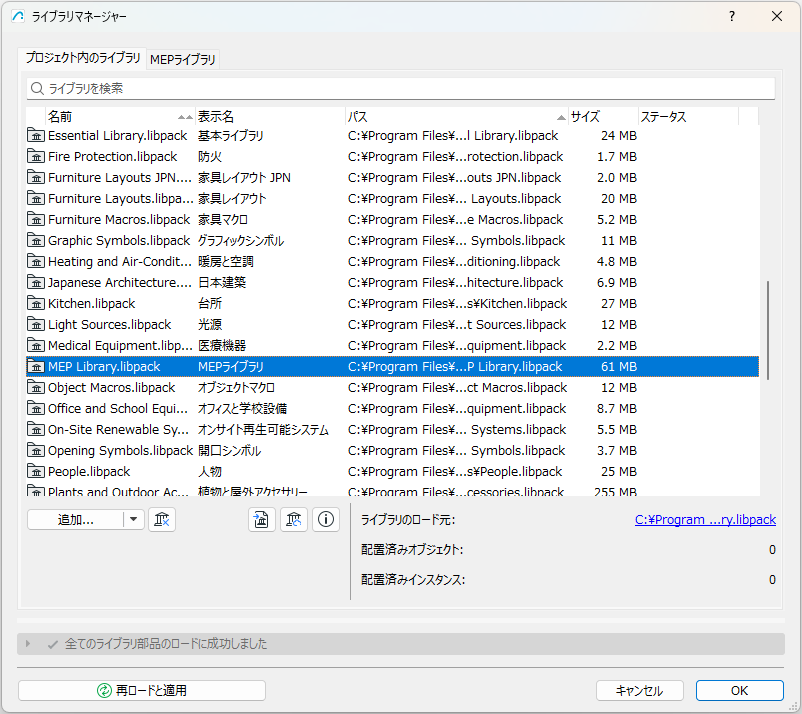

3. ファイル ライブラリとオブジェクト ライブラリマネージャー を開きます。
4. 追加をクリックし、インストールディレクトリ内のMEP Library.libpackフォルダを探します。
   • 注意: モノリスライブラリ (Archicad 28 以前)を使用している場合は、全てのMEP要素が正しく表示されるようにするために、Archicad Library 2* と MEP Library 2* の両方を追加してください。

5. OK をクリックしてライブラリを読み込みます。

MEP ツールへのアクセス確認

これらの手順を完了すると、ツールボックスに次の MEP ツールが表示されます。

• 機械設備用の ダクト ツール。
• 配管設備用の パイプ ツール。
• 電気設備用の ケーブル ツール。

次の機能にもアクセスできるようになります。

• デザイン MEPシステム 内の MEP 関連コマンド。
• よく使う MEP コマンドへのショートカットを備えた MEツールバー。
• MEP基準線と未接続のMEPを表示の切り替えオプション。

バージョンごとの追加の注意点

古いプロジェクトの場合、またはプロファイルが見つからない問題が発生する場合は、次の点に注意してください。

• MEP システムは、バージョン 26 から 27、さらに 28 へと大きく変更されました。
• 古いファイルを開く場合は、適切な移行ライブラリを読み込んでいることを確認してください。
• MEPルーティングパレットのようないくつかの MEP 機能はバージョン 27 で削除され、新しい MEP Designer ツールに置き換えられました。
