Probléma leírása

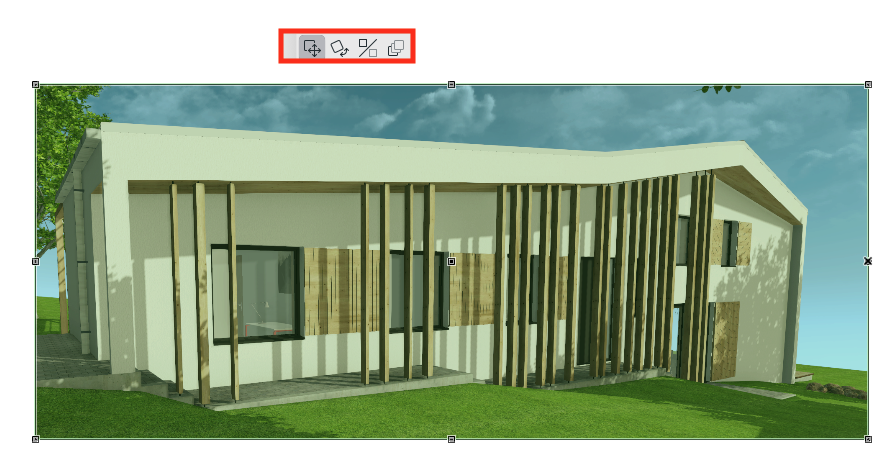

Ha közvetlenül kijelöl egy importált képet az Archicadben, a mozgó palettán nem jelenik meg vágási lehetőség. Az importált kép keretére kattintva a mozgó paletta csak a mozgatás, forgatás, tükrözés és sokszorozás parancsait kínálja fel, a kép tartalmának vágását nem.
Megoldás
Az Archicadben úgy vághat körül egy képet, ha a Kép eszköz helyett a Rajz eszközzel importálja. Ezzel a módszerrel a rajz keretének módosításával vághatja körül a képet.

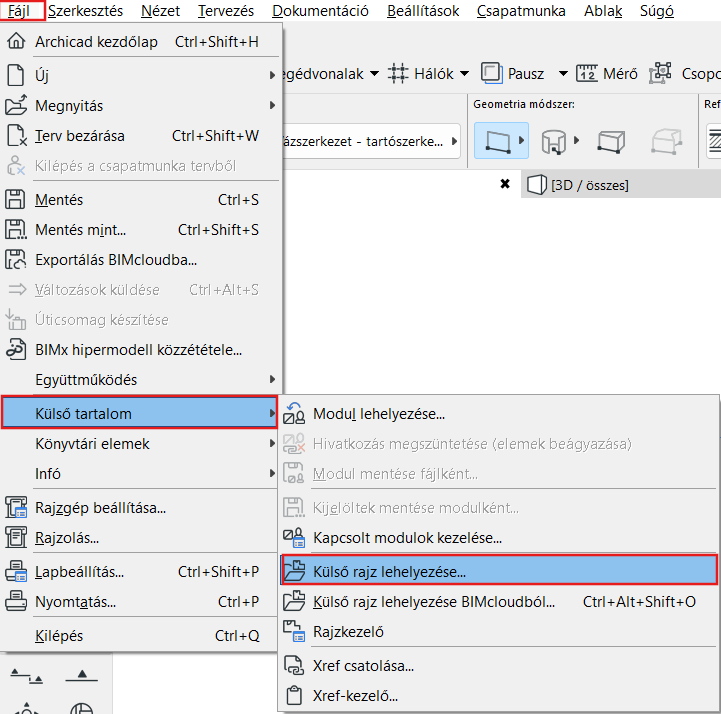

- A menüsorban válassza a Fájl Külső tartalom Külső rajz elhelyezése parancsot.
- Keresse meg és válassza ki az importálni kívánt képfájlt (a támogatott formátumok közé tartozik a PDF, a JPG, a PNG és más képformátumok).
- Kattintson a Megnyitás gombra, majd helyezze le a rajzot az Archicad munkaterületén.
- Kattintással jelölje ki a rajz keretének bármelyik élét.
- A mozgó paletta szerkesztési parancsaival módosítsa a keret méretét és alakját.

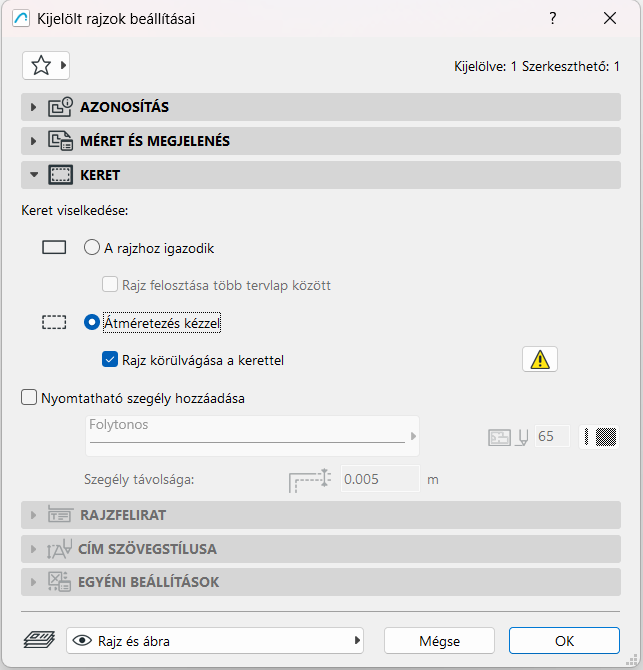

- Az Átméretezés kézzel gomb automatikusan aktiválódik a Kijelölt rajzok beállításai párbeszédablakban vagy az Infótáblán.
- Ellenőrizze, hogy a Rajz körülvágása a kerettel lehetőség be van-e jelölve (alapértelmezés szerint engedélyezett).

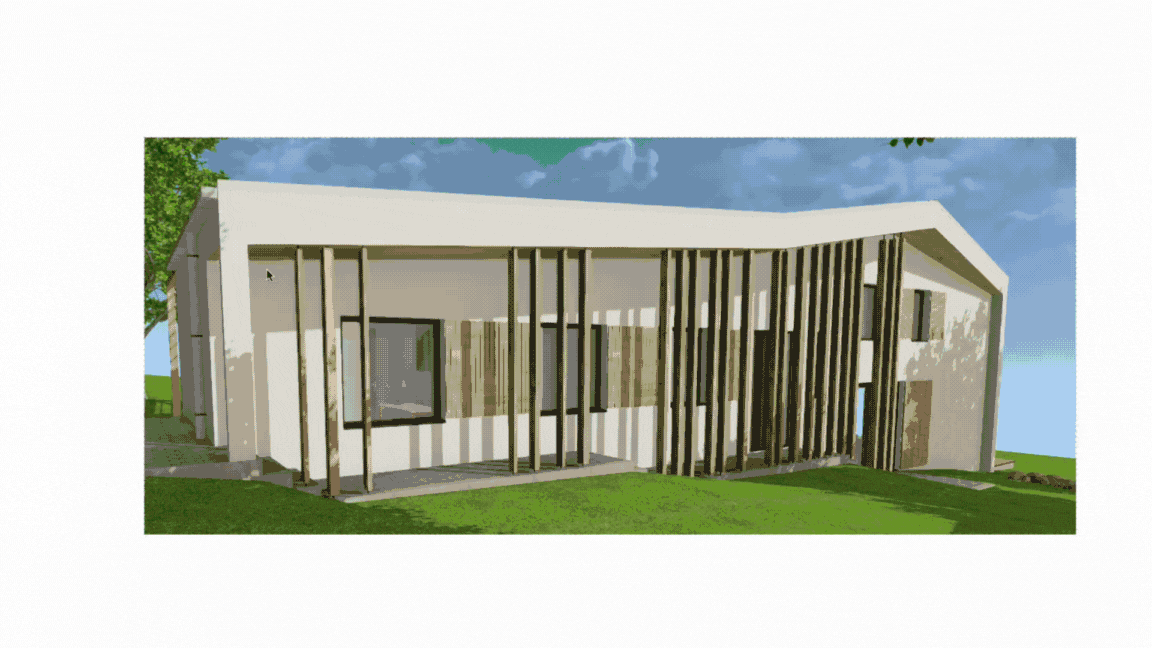

- Méretezze át a keretet úgy, hogy csak a kép megtartani kívánt része látszódjon.
- A körülvágott rajz kerete pontozott vonallal jelenik meg, jelezve, hogy a rajz tartalmát körülvágta.
A levágott tartalom bármikor visszaállítható, amennyiben a forráskép továbbra is elérhető. A rajz tartalmának körülvágása csökkenti a fájlméretet, és felgyorsíthatja a rajzok frissítését, mivel nincs szükség a képek rejtett részeinek feldolgozására.
