Leírás
Egy összetett, többszintes modellen dolgozom Archicadben, és egy olyan 3D nézetet kell létrehoznom, amely kizárólag a második emeletre összpontosít. Szeretném, ha ez a nézet úgy lenne elmentve, hogy minden alkalommal, amikor megnyitom, csak a második emelet legyen látható, és a többi szint ne zavarjon. Hogyan tudom ezt elérni?
Megoldás
Ezt a következő módszerek valamelyikével érheti el, ha csak a kívánt szintet szeretné megjeleníteni 3D nézetben:
- Elemek szűrése és vágása 3D-ben
- Nyissa meg a 3D nézetet.

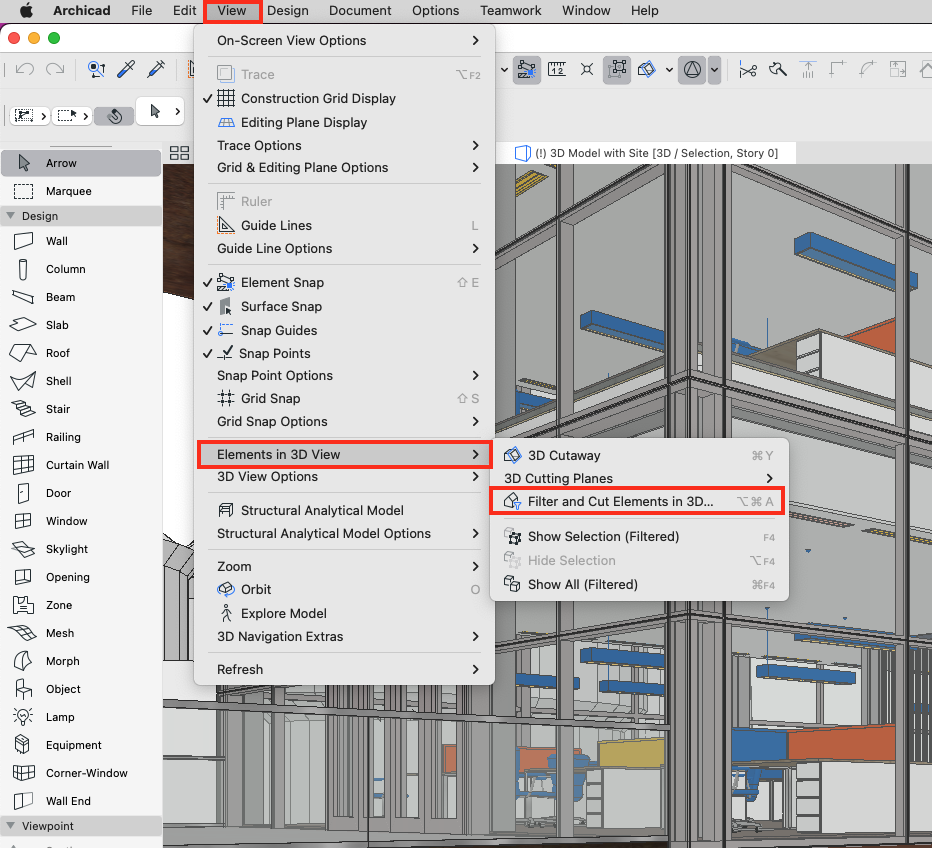

- Nézet > Elemek 3D nézetben > Elemek szűrése és vágása 3D-ben

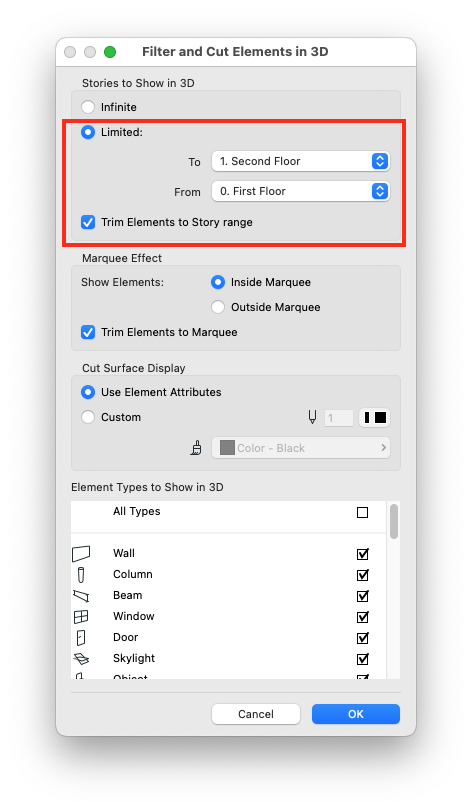

- Az ”Elemek szűrése és vágása 3D-ben” párbeszédpanelben válassza a "Lehatárolva"pontot, majd alatta az „Elemek metszése a szinttartományra” parancsot.
- Állítsa be a szinttartományt úgy, hogy csak a megjeleníteni kívánt szintet tartalmazza.
- Opcionálisan ellenőrizheti az "Elemek körülvágása a kijelölővel" jelölőnégyzetet, hogy automatikusan levágja-e a kiválasztott szintmagasságon túlnyúló elemeket.
Ez a módszer lehetővé teszi, hogy a kiválasztott szintre összpontosítson, miközben a felesleges elemeket levágja. Így tisztább és pontosabb képet kaphat.
- Mentse el a megfelelő nézetet a tervtérképen, hogy az Archicad megjegyezze a szűrőket.
- A kijelölő eszköz + 3D parancs (Cmd + F4 vagy Ctrl + F5) használata
- Válassza ki a kijelölő eszközt.
- Rakjon kijelölést a padló elkülöníteni kívánt területe köré.
- Használja a 3D parancsot (Cmd + F4 Mac-en vagy Ctrl + F5 Windows-on) a kijelölt terület 3D-s nézetének létrehozásához.
- Mentse el a megfelelő nézetet a tervtérképen, hogy az Archicad megjegyezze a szűrőket.
Korlátozások: - Ezzel a módszerrel csak az aktuális szint (vékony jelölőnégyzet) vagy az összes szint (vastag jelölőnégyzet) tekinthető meg. Az első módszerhez képest korlátozottabb a lehetőség, hogy csak egy szintre koncentráljunk.
Míg mindkét módszer lehetővé teszi egy-egy szint elkülönítését 3D nézetben, addig a Szűrés és kivágás elemek 3D-ben lehetőség nagyobb ellenőrzést és rugalmasságot biztosít. Ez az előnyben részesített módszer, ha a modellben lévő konkrét szintek pontos megjelenítésére van szükség.
