À partir d'Archicad 30, les Informations Projet offrent de nouvelles possibilités pour structurer, gérer et réutiliser les informations du projet de manière centralisée dans différents flux de travail. Vous pouvez créer et organiser vos propres groupes et champs. Les données des Informations Projet peuvent ensuite être utilisées de façon ciblée dans les textes automatiques, pour l'échange entre fichiers de projet, pour l'export IFC et dans BIMx.
Vous trouverez ci-dessous quatre exemples d'utilisation typiques des Informations Projet dans différents flux de travail d'Archicad 30.
1. Organiser les informations du projet de manière centralisée et les utiliser comme textes automatiques
Fichier > Infos > Informations Projet...
Les informations propres au projet, telles que les numéros de projet internes, les phases du projet, les états de validation ou d'autres données spécifiques, peuvent être structurées dans des groupes et des champs personnalisés.

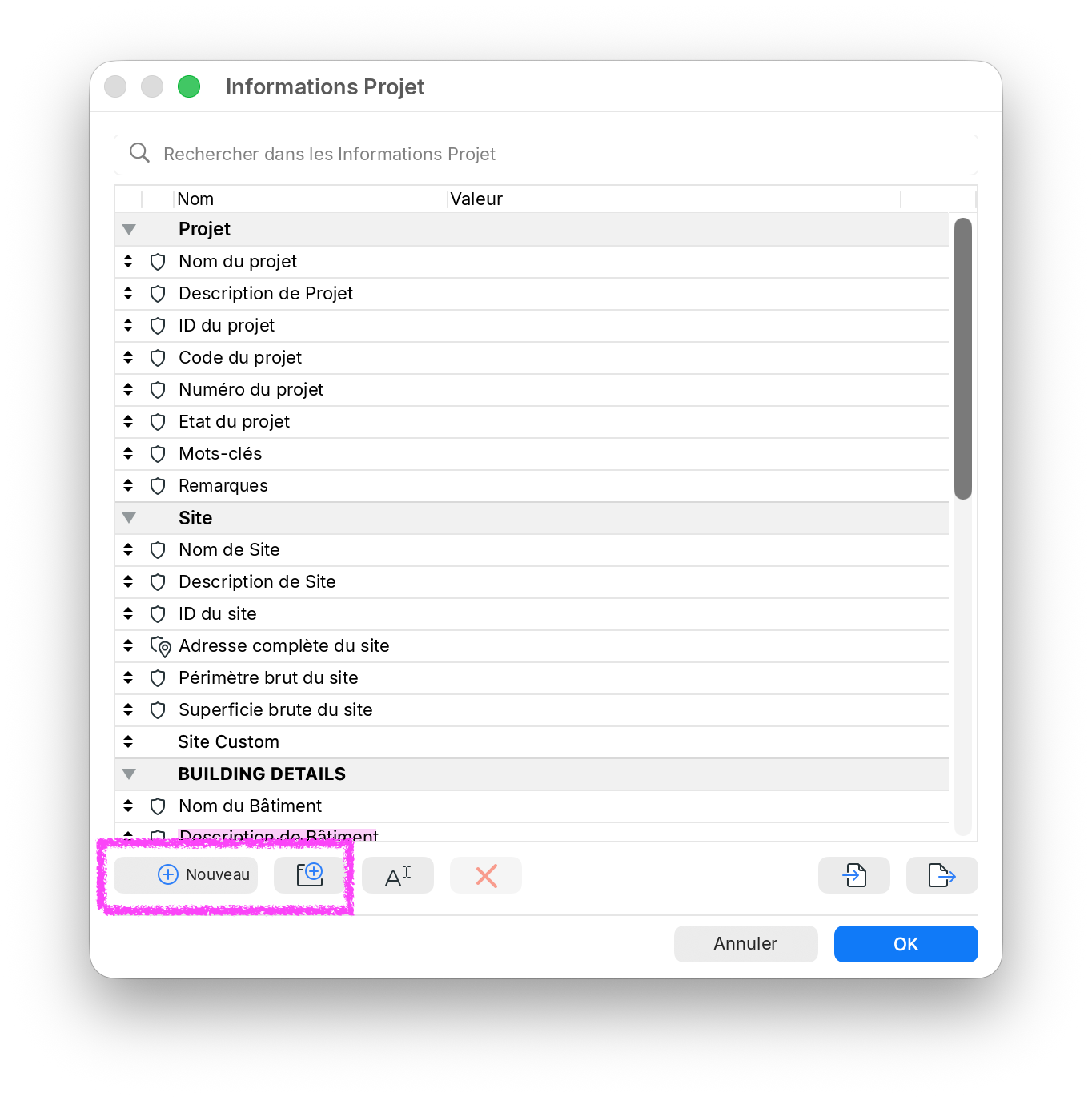

- Créer de nouveaux groupes et champs dans les Informations Projet à l'aide des boutons Nouveau groupe et Nouveau champ.
- Organiser les champs selon la structure du projet ou les déplacer vers d'autres groupes.
- Gérer les valeurs nécessaires de manière centralisée dans les Informations Projet.
- Utiliser ensuite les informations créées comme textes automatiques, par exemple dans les cartouches ou les mises en page.
Remarques :
- Les groupes et champs personnalisés sont disponibles dans la sélection des textes automatiques. Les informations propres au projet peuvent ainsi être gérées de manière centralisée et utilisées à plusieurs endroits du projet, par exemple pour des désignations d'éléments récurrentes dans les dessins de détail.
- Les champs prédéfinis ne peuvent pas être supprimés. Les champs personnalisés sont signalés par une icône en forme de point.
2. Transférer les Informations Projet d'un fichier de projet à un autre
Fichier > Infos > Informations Projet...
Les données des Informations Projet peuvent être transférées au format XML d'un fichier de projet Archicad à un autre. Cela est utile, par exemple, lorsque plusieurs modèles partiels d'un même projet doivent avoir la même structure et les mêmes informations de projet centrales.
- Définir d'abord les groupes, champs et valeurs nécessaires dans le fichier source.

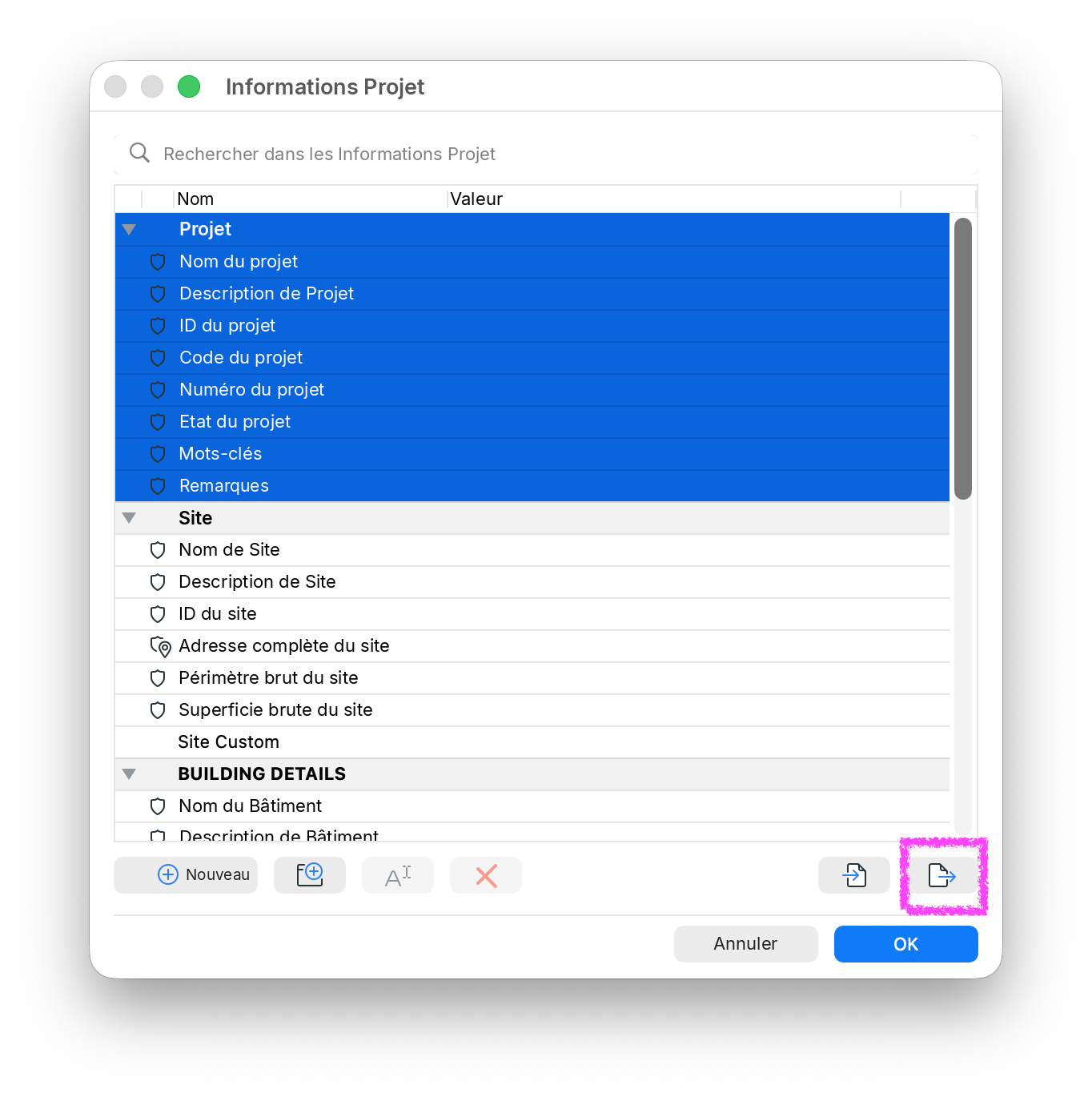

- Sélectionner les contenus souhaités des Informations Projet et les enregistrer dans un fichier XML à l'aide du bouton Exporter :

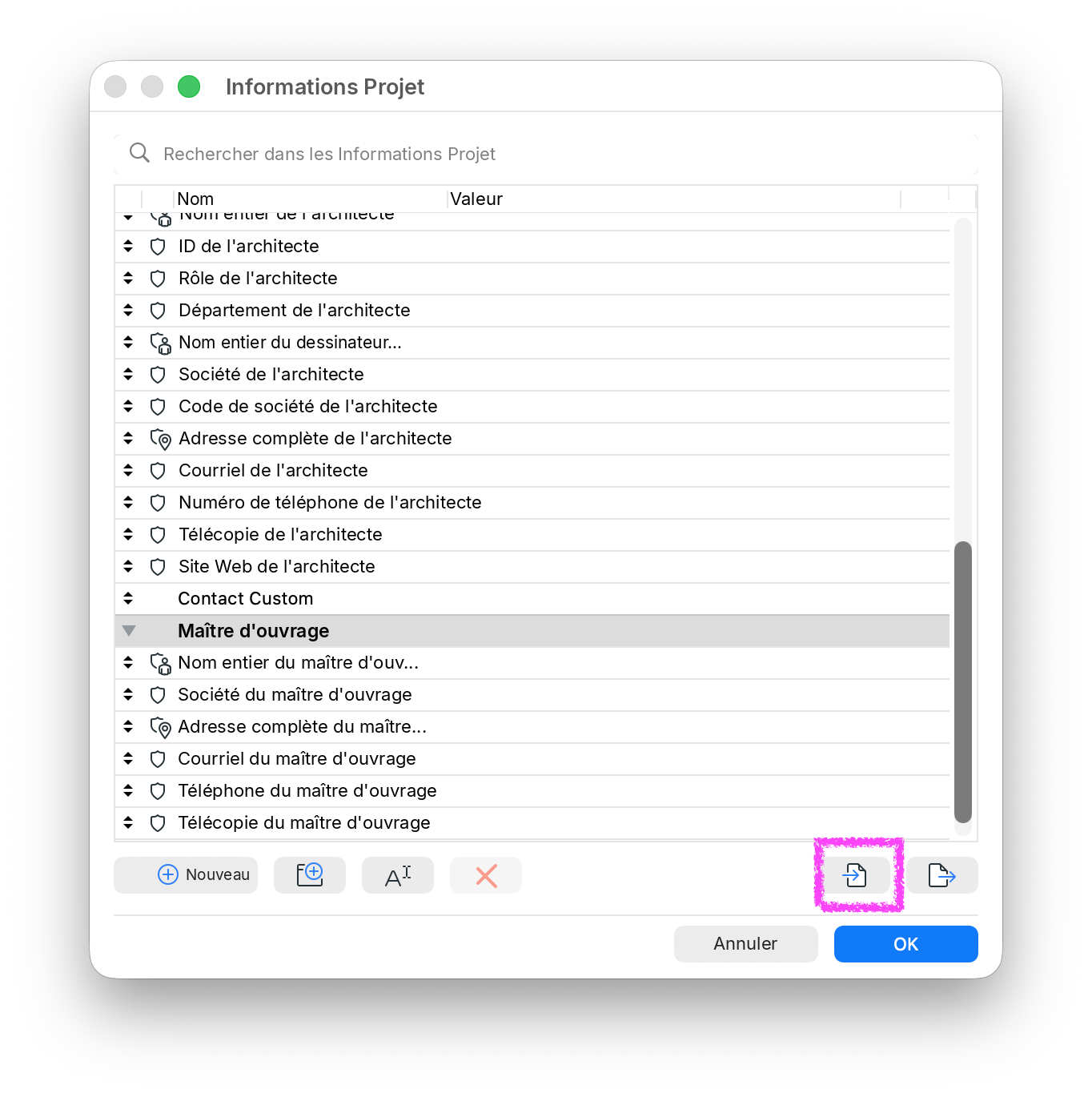

- Dans le fichier cible, charger le fichier XML dans les Informations Projet à l'aide du bouton Importer :
- Adapter ensuite dans chaque fichier les valeurs qui diffèrent selon le projet.
Une structure uniforme des Informations Projet peut ainsi être utilisée dans plusieurs fichiers Archicad liés entre eux.
3. Utiliser les Informations Projet pour l'export IFC
À partir d'Archicad 30, les champs des Informations Projet peuvent être utilisés comme source dans la Correspondance des propriétés pour l'export IFC. C'est utile, par exemple, lorsqu'un numéro de projet, une désignation de site ou une information sur le bâtiment gérés de manière centralisée doivent être exportés comme propriété IFC.
- Créer d'abord l'information nécessaire ou lui attribuer une valeur dans Fichier > Infos > Informations Projet...

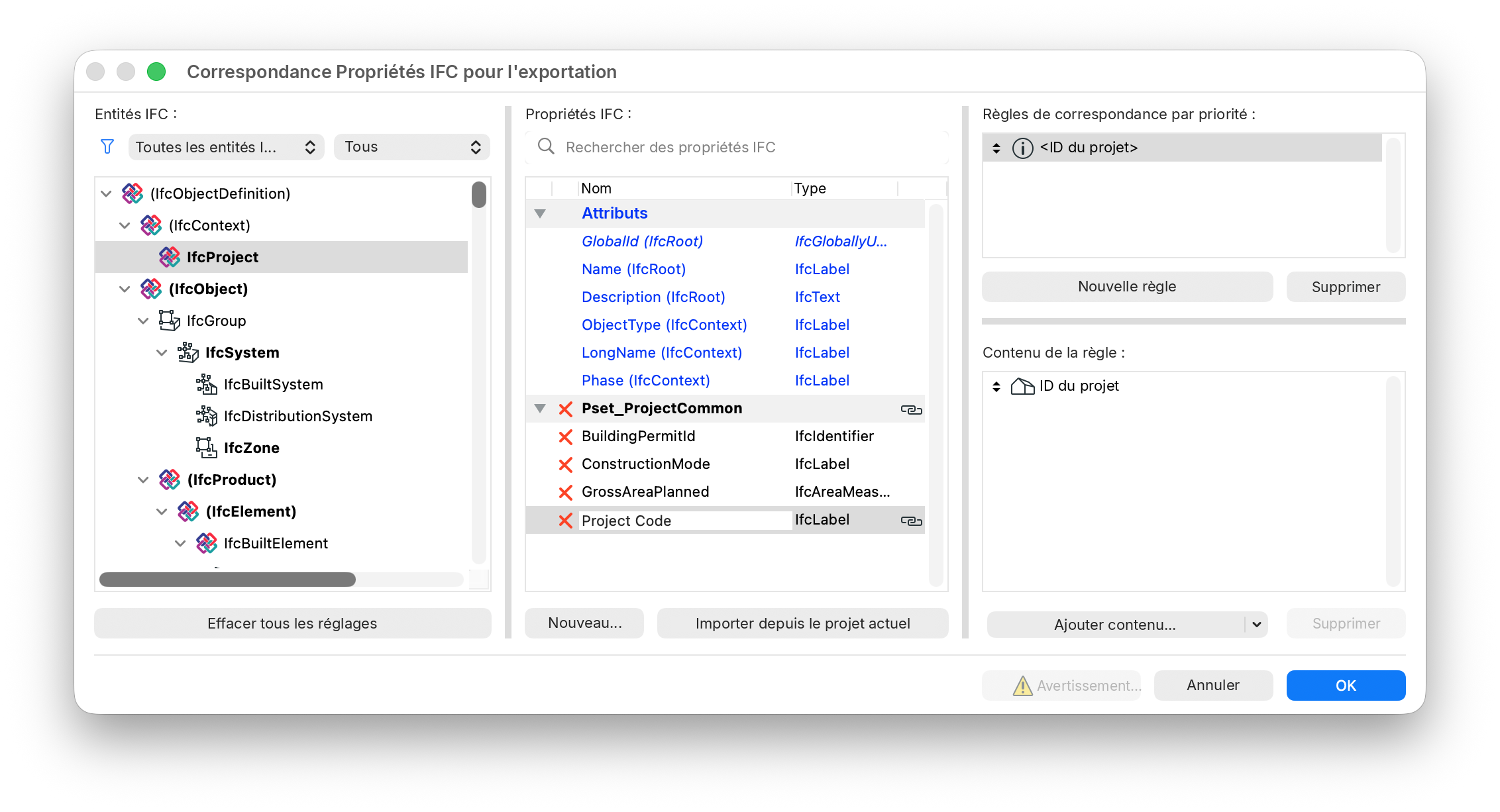

- Dans le traducteur IFC utilisé, ouvrir la Correspondance des propriétés.
- Créer une règle de correspondance pour la propriété IFC souhaitée.
- Comme contenu de la règle, sélectionner le champ correspondant des Informations Projet, par exemple ID du projet.
- Exporter le fichier IFC, puis contrôler les informations transmises.
Les données des Informations Projet peuvent notamment être associées aux niveaux Projet (IfcProject), Site (IfcSite) et Bâtiment (IfcBuilding). Elles peuvent également être utilisées pour d'autres types IFC pour lesquels une correspondance des propriétés est disponible.
Remarque :
Vérifier ensuite le fichier IFC exporté dans une visionneuse IFC afin de contrôler la correspondance et la transmission des informations du projet.
Pour plus d'informations, consultez l'aide Graphisoft sur la Correspondance des propriétés pour l'exportation IFC.
4. Filtrer les Informations Projet transmises à BIMx
Lors de la publication d'un hyper-modèle BIMx, vous pouvez définir quels champs des Informations Projet sont transmis à BIMx. Cela permet, par exemple, de séparer les informations internes du projet de celles destinées au maître d'ouvrage ou aux autres intervenants du projet.

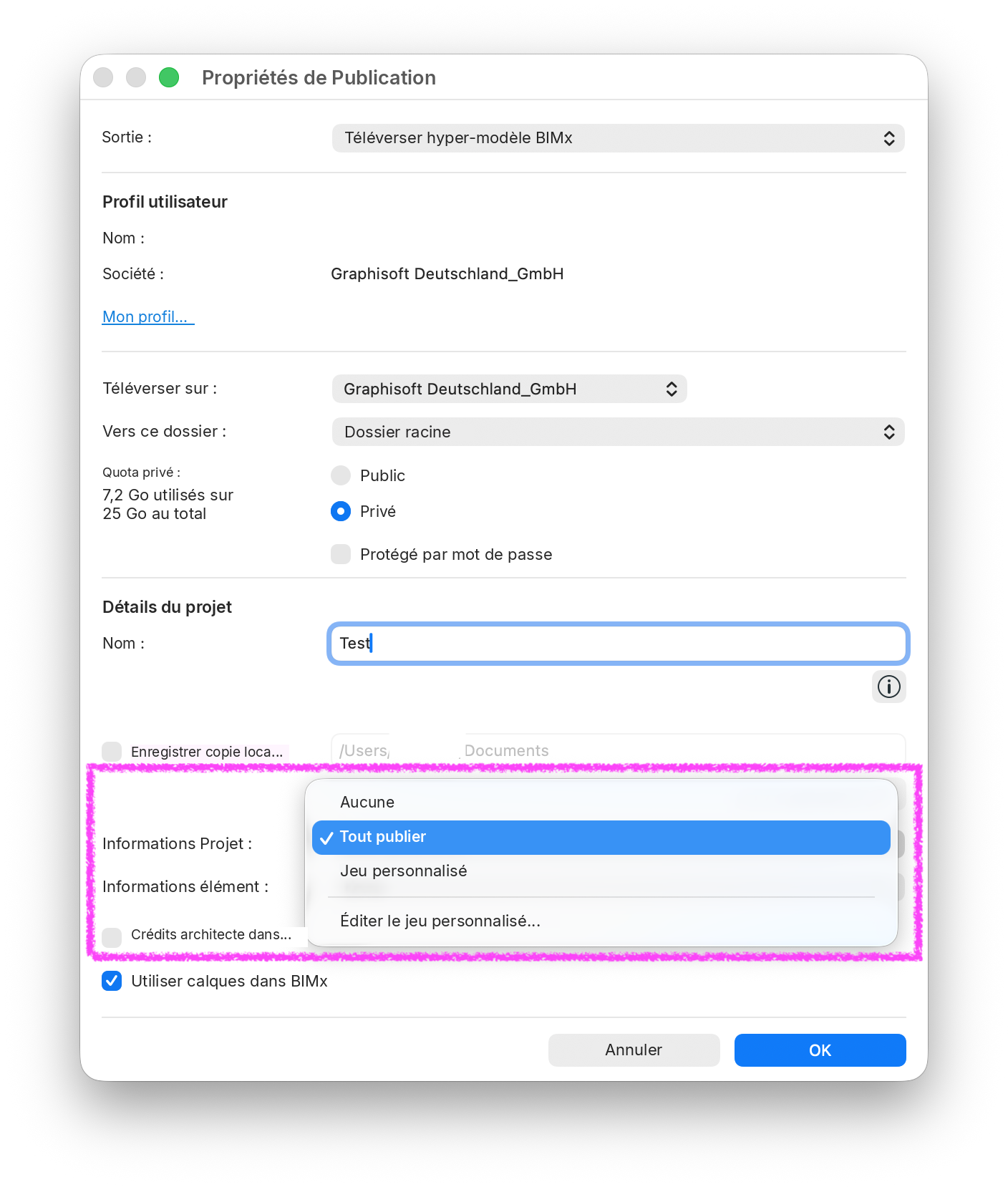

Dans les Propriétés de publication, les options suivantes sont disponibles sous Informations Projet :
- Aucune
- Tout publier
- Jeu personnalisé

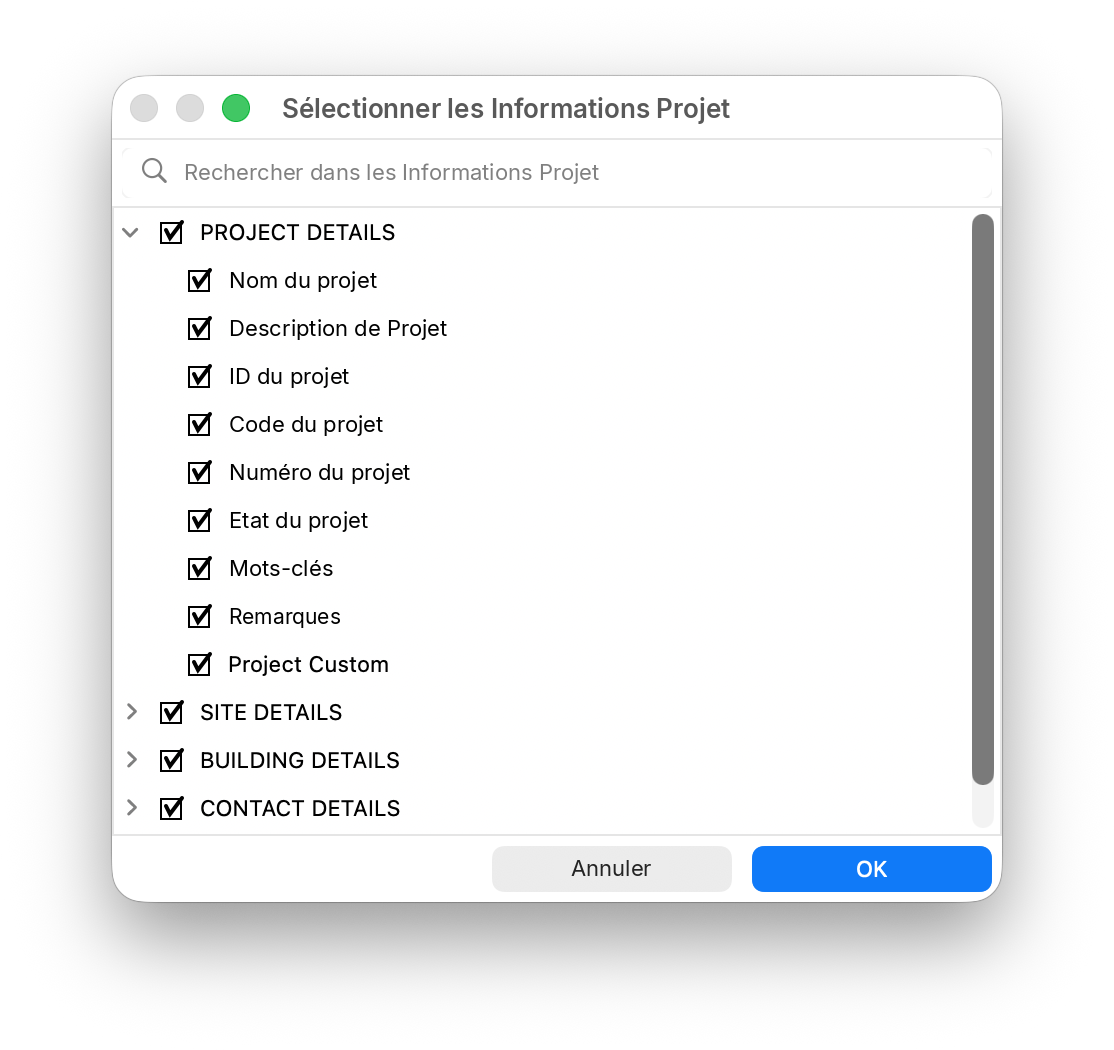

Si vous choisissez Jeu personnalisé, définissez via Éditer le jeu personnalisé... les groupes et champs à transférer vers BIMx. Le champ de recherche Rechercher dans les Informations Projet permet de trouver plus rapidement des champs spécifiques dans la sélection.
Remarque :
Jusqu'à Archicad 29 inclus, toutes les données des Informations Projet étaient systématiquement transférées vers BIMx. À partir d'Archicad 30, cette transmission peut être limitée de manière ciblée.
Pour plus d'informations, consultez l'aide Graphisoft sur les
