Description
Lors de l’utilisation de la commande Décomposer dans vue courante sur un PDF importé, aucune ligne 2D ni Hachure n’est créée. Le PDF d’origine reste un seul élément ou disparaît sans générer de géométrie modifiable. Le contenu ne peut pas être sélectionné ni modifié comme des primitives de dessin individuelles.
Solution
Cette limitation existe parce que le PDF importé contient des graphismes matriciels (pixel) et non des données vectorielles. Archicad ne peut décomposer en éléments 2D que des PDF vectoriels. Pour résoudre ce problème, utiliser un PDF vectoriel ou tracer manuellement le contenu de l’image.
Vérifier le type de PDF
- Zoomer fortement sur les lignes du PDF importé dans Archicad.
- Observer si les bords des lignes et des textes deviennent pixelisés ou flous.
- Si des pixels sont visibles, identifier qu’il s’agit d’une image "raster" (image composée de pixels) qui ne peut pas être décomposée.
Utiliser un PDF vectoriel
- Demander à l’auteur d’origine un nouveau fichier PDF exporté en vectoriel.
- Importer le nouveau fichier via Fichier / Contenu externe / Placer dessin externe ou faire un glisser-déposer dans l'espace dessin.
-
Sélectionner le dessin puis aller dans Édition / Modifier / Décomposer dans vue courante ou via un clic-droit sur le dessin placé.

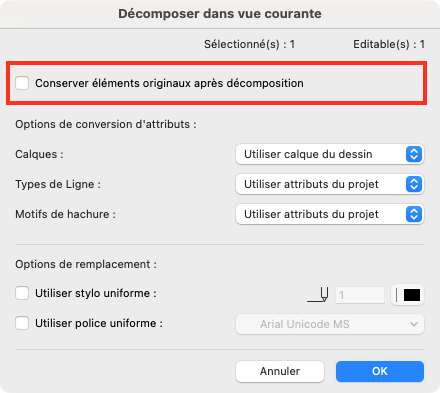

Remarque : s’assurer que l’option Conserver éléments originaux après décomposition est décochée si le PDF doit être remplacé.
Pour plus d’informations, consulter la section Décomposer dans vue courante de l’Aide Archicad.
