J'ai réglé les éléments de mon projet avec les attributs souhaités (stylos, matériaux, surfaces, etc). Cependant, certains éléments apparaissent avec un attribut différent (mes murs deviennent bleus en 3D, mes objets s'affichent en jaune en plan, etc)
Voici la liste des réglages à vérifier, qui peuvent remplacer les attributs définis dans les réglages des éléments :
En 2D / 3D
- Filtres de rénovation : menu Documentation / Rénovation
- Substitutions graphiques : menu Documentation / Substitution graphiques
- Variantes : palette Variantes / Estomper environnement (avec couleur choisie)
-
Sujets :

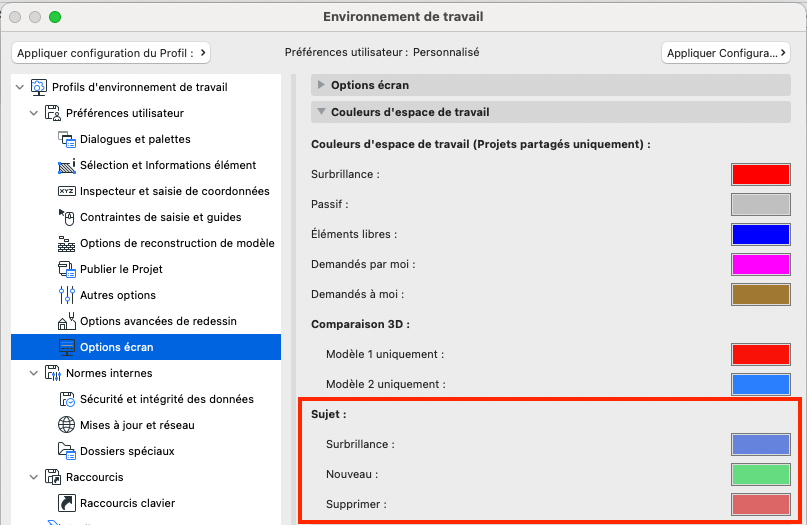

Attributs : menu Options / Environnement de travail / Options d'écran / Couleurs d'espaces de travail;
Activer/désactiver les remplacements : menu Documentation / Organisateur de Sujets (icône "œil")
-

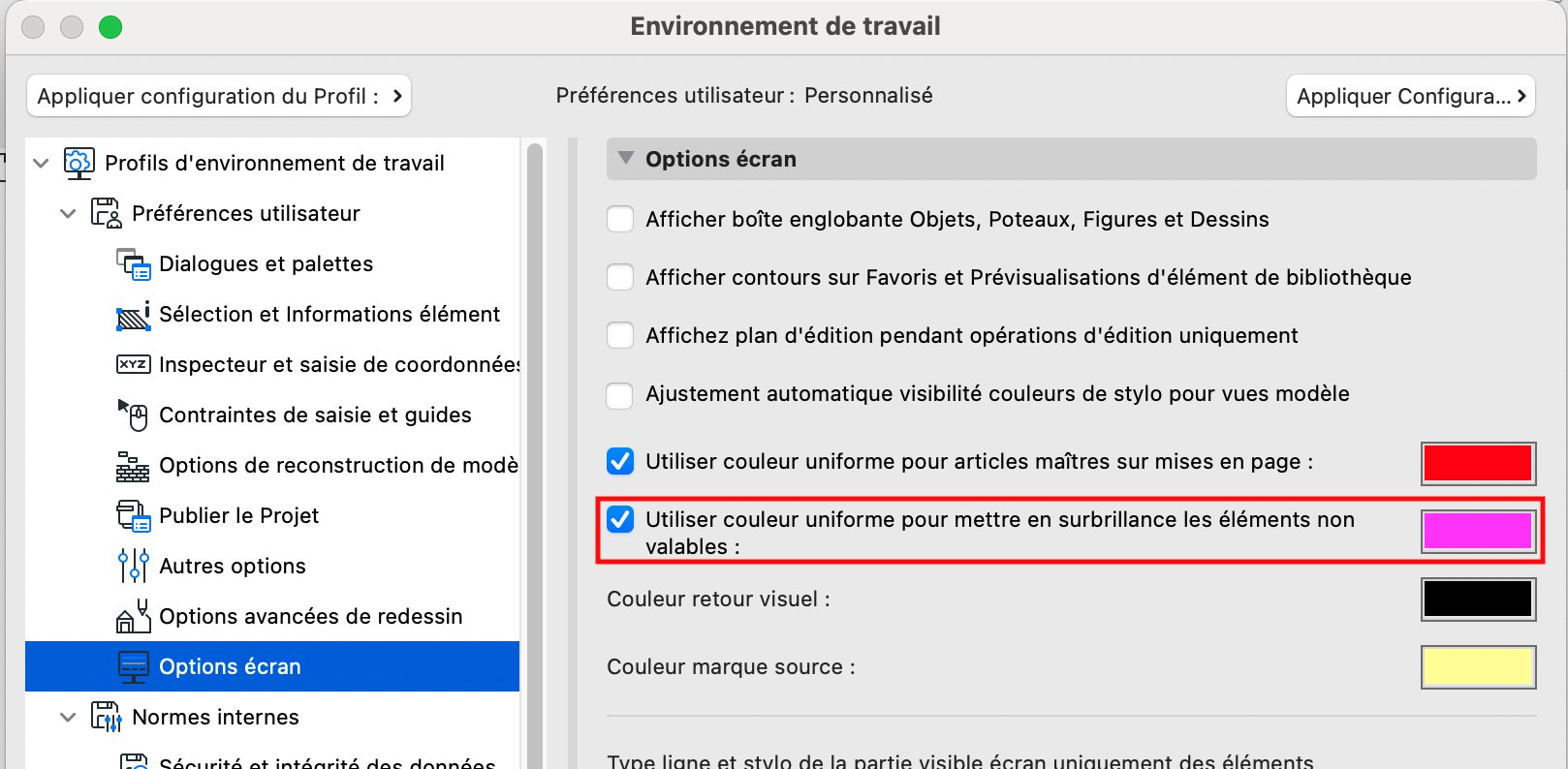

Utiliser couleur uniforme pour mettre en surbrillance les éléments non valables : affiche les éléments liés à des étages de manière invalide dans la couleur définie dans le menu Options / Environnement de travail / Options écran
-

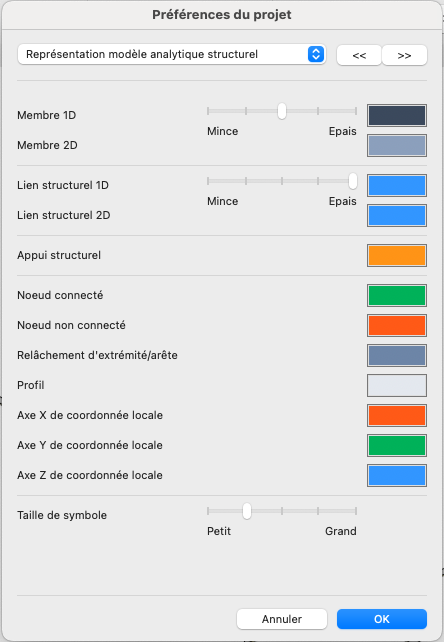

Modèle analytique structurelle :
Attributs : menu Options / Préférences projet;
Activer/désactiver les remplacements : menu Vue / Modèle analytique structurel
-

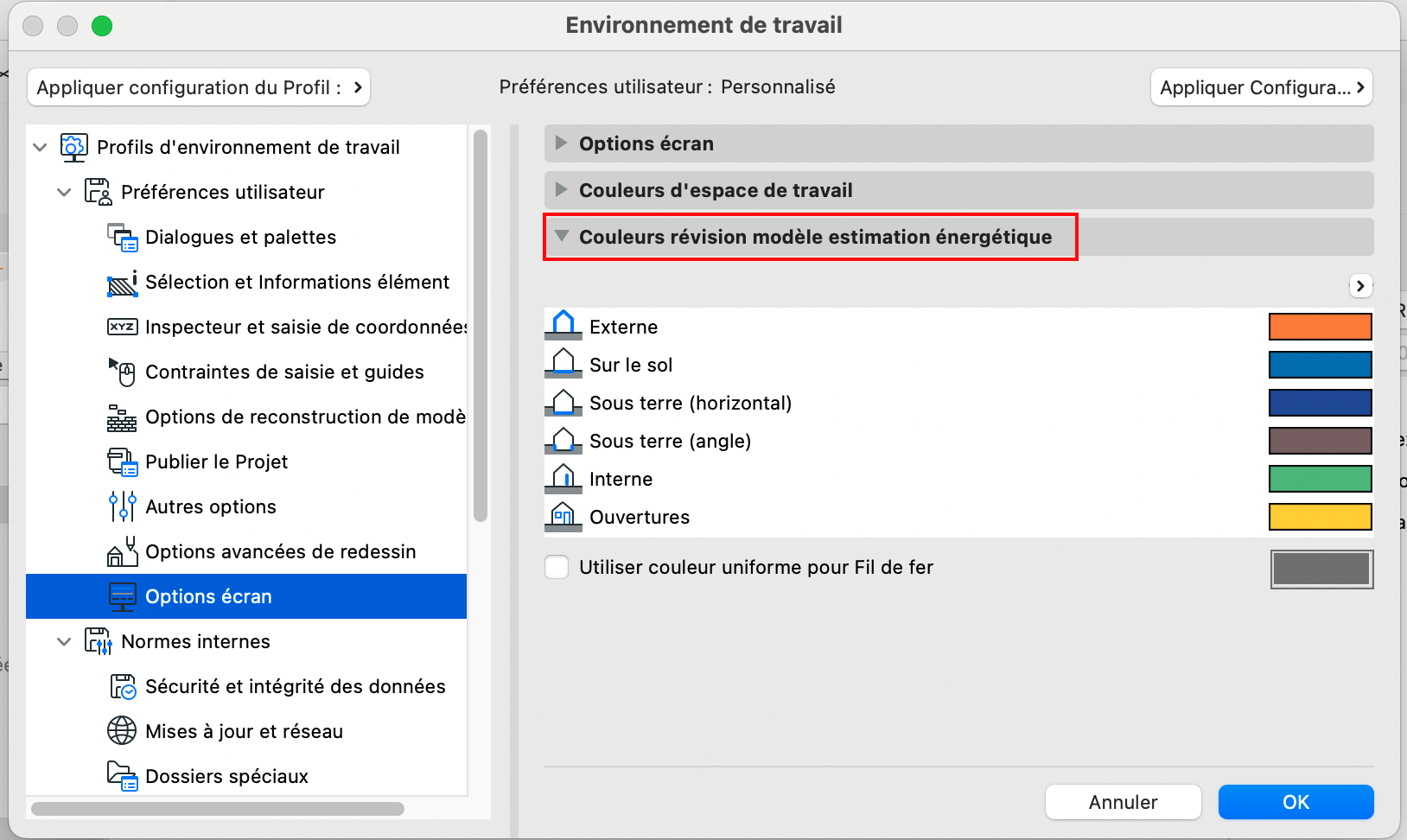

Révision modèle énergétique : menu Options / Environnement de travail / Options écran
En 3D / Coupes / Façades seulement
-

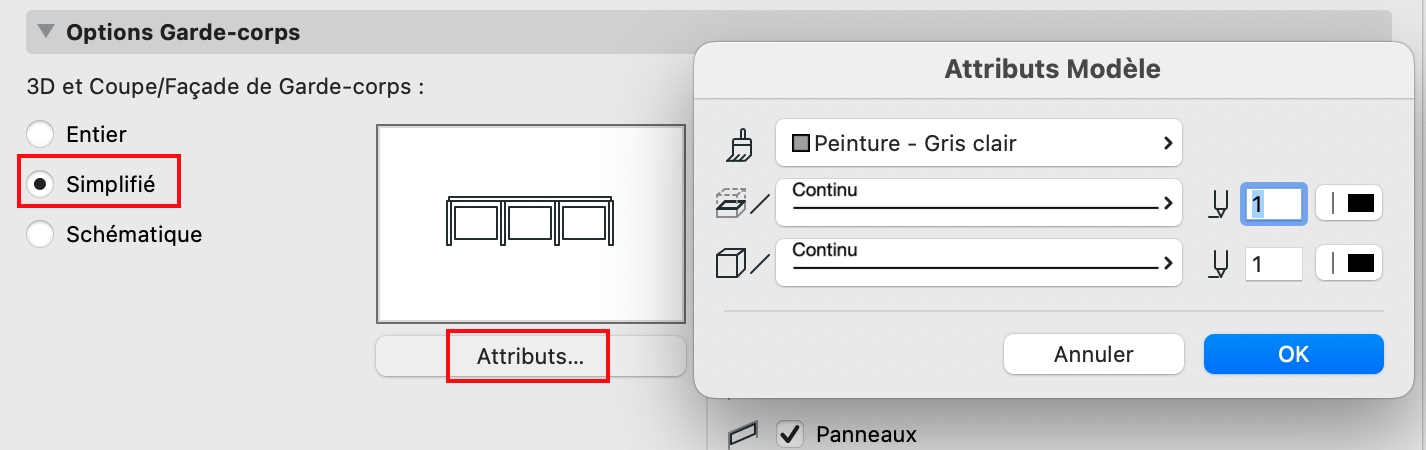

Attributs des garde-corps en affichage Simplifié, fenêtre Options vue modèle : prioritaire à tout, y compris au filtre de rénovation
-

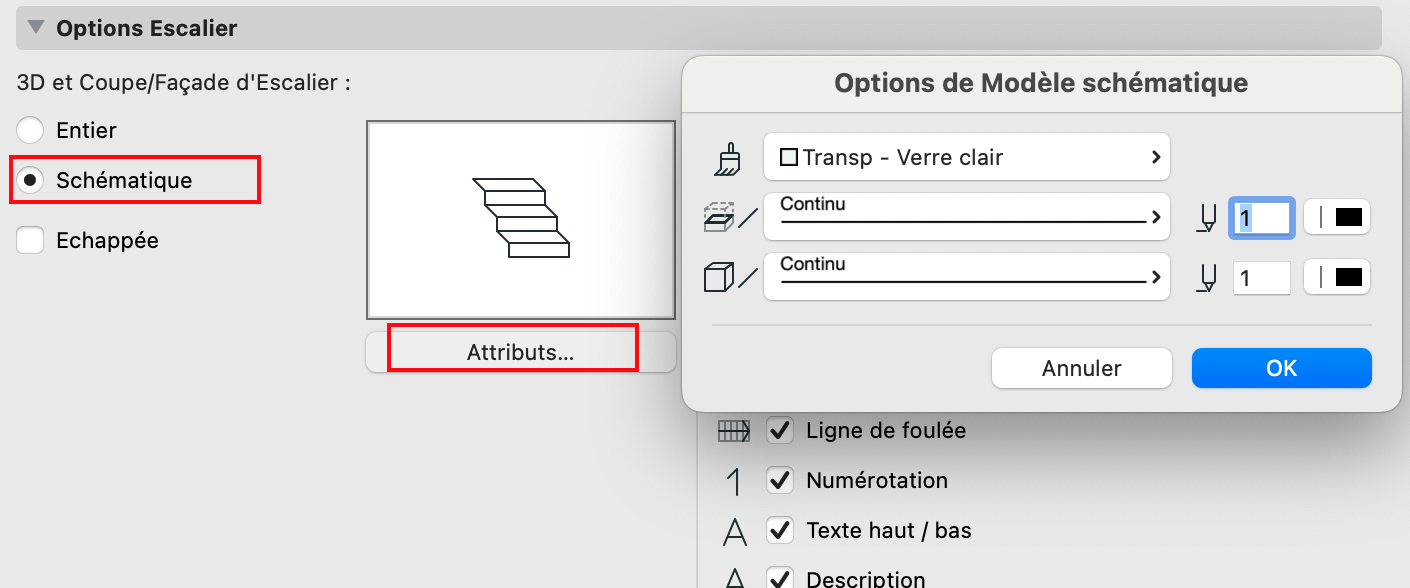

Attributs des escaliers en affichage Schématique, fenêtre Options vue modèle : prioritaire à tout, y compris au filtre de rénovation
En 2D seulement
-

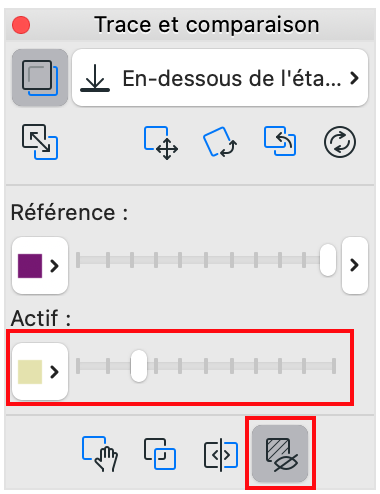

Trace : peut changer la couleur des éléments actifs ou rendre les hachures transparentes
-

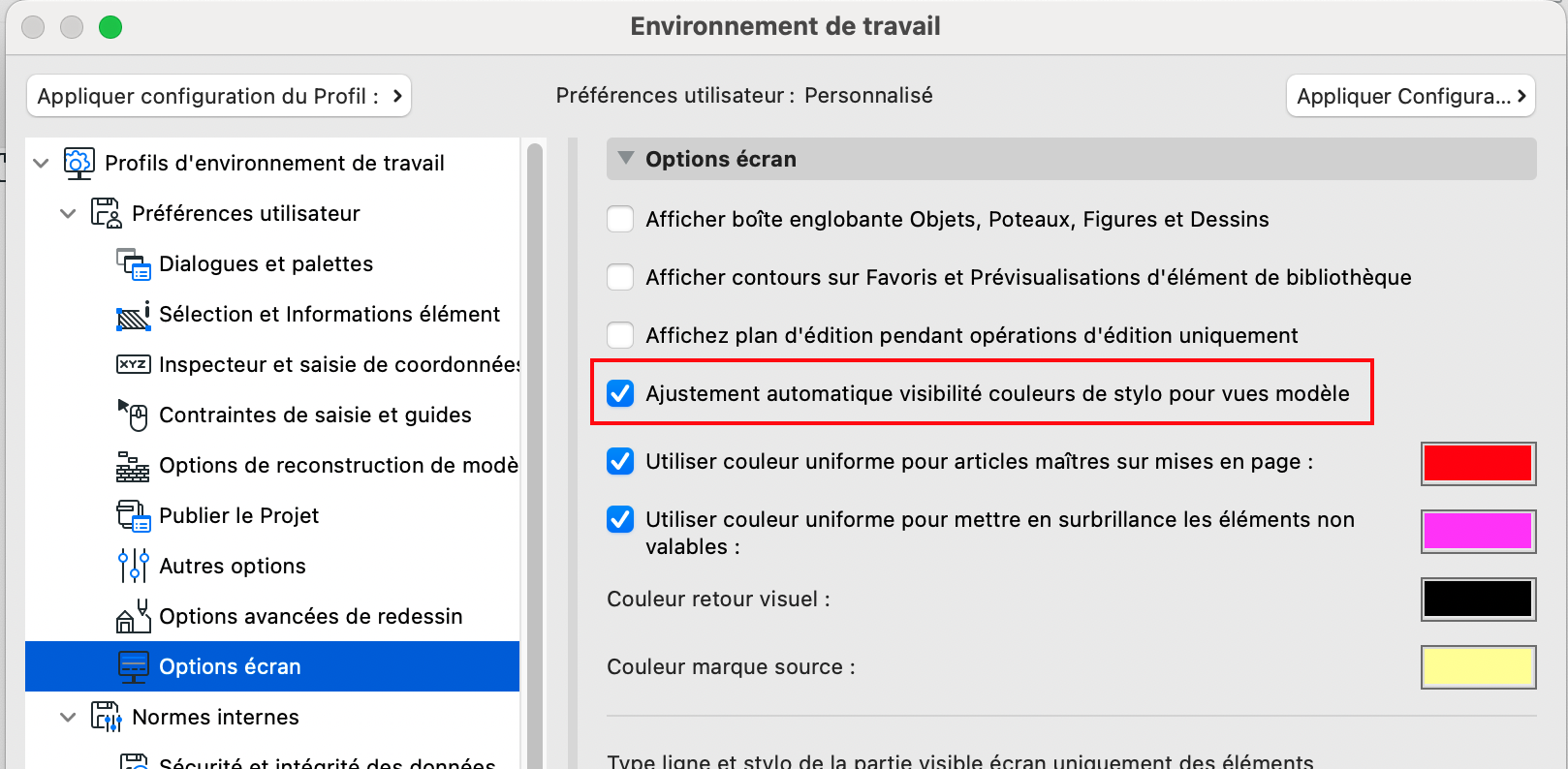

Ajustement automatique visibilité couleurs de stylo pour vues modèle : menu Options / Environnement de travail / Options écran; remplace la couleur blanche des hachures de recouvrement par une couleur grise
En 3D / Surfaces seulement
-
Onglet Modèle masqué : menu Options / Environnement de travail / Dialogue Options outil
Surface 3D ne correspond pas aux réglages de l'outil Porte, Fenêtre ou Mur-rideau
En Coupes / Façades seulement

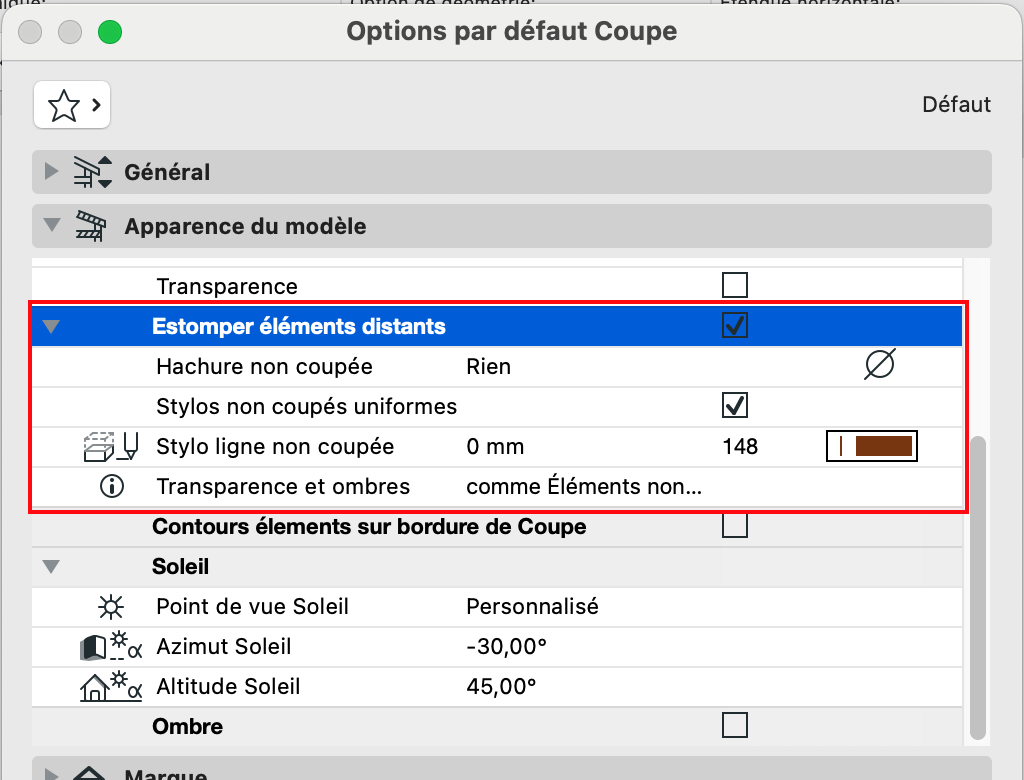

- Estomper éléments distants : prioritaire à tout, y compris au filtre de rénovation
En projet partagé seulement

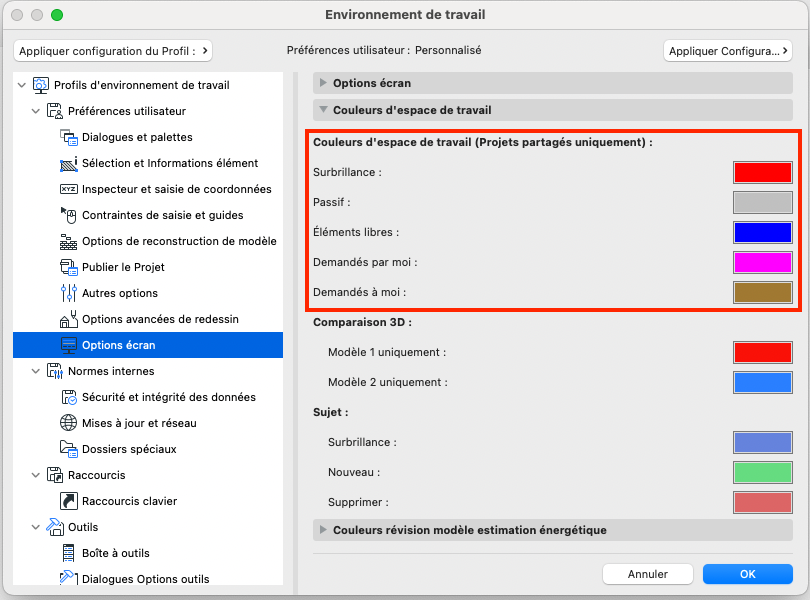

- Espaces de travail colorés : menu Options / Environnement de travail / Options d'écran / Couleurs d'espaces de travail
