Situation
Dans une mise en page, il est possible de relier le dessin placé à une autre vue. Cela peut être notamment utile lorsque l'on souhaite créer une mise en page d'un autre étage et que les vues se superposent. Cependant, on peut parfois constater qu'au moment de lier la vue actuelle à une vue d'un autre étage, le dessin devient vide ou est décalé.
Ignorer zoom et rotation

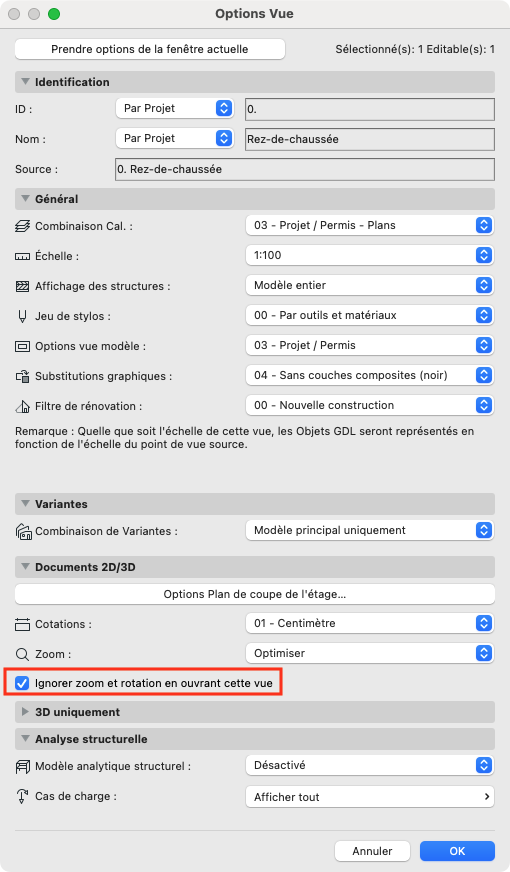

Cela peut se produire si les vues ont une orientation et un zoom différents. De prime abord, le zoom et l'orientation semblent identiques lorsque l'on passe d'une vue à l'autre, mais ce n'est pas nécessairement le cas si en ouvrant les réglages des vues, l'option "ignorer zoom et rotation" est active.
Comme son nom l'indique, en ouvrant une vue avec ce réglage actif, le zoom et la rotation de la vue ne seront pas pris en compte.
C'est en réalité le zoom et l'orientation de la dernière vue sur laquelle nous étions que nous voyons. Cela est notamment utile lorsque nous zoomons sur une partie du plan et que nous souhaitons voir le même emplacement sur un autre étage sans perdre le zoom.
Ce n'est pas un problème en soi tant que l'orientation et le zoom mémorisés pour ces vues sont identiques.
Problème : redéfinir avec les réglages de vue actuels
En général, le zoom et l'orientation des vues d'un même ensemble sont identiques, mais il peut arriver que ce ne soit plus le cas, particulièrement suite à l'utilisation de la fonction "redéfinir avec les réglages de vue actuels".
Cette fonction va redéfinir tous les réglages d'une vue avec celle actuellement active (combinaison de calques, échelle, zoom, rotation, etc.). Si cette fonction est utilisée à partir d'une vue ayant un zoom et une orientation différents, cela aura pour effet de les modifier.

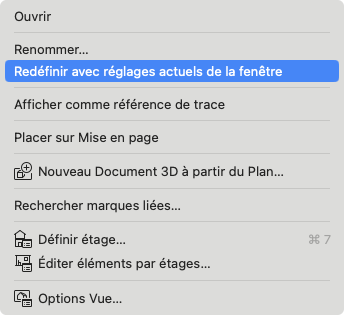

Généralement, ce sont les réglages comme les combinaisons de calques ou les substitutions graphiques que nous souhaitons modifier, et pas forcément le zoom ou l'orientation. C'est pour cette raison qu'il est recommandé de modifier les réglages en utilisant les menus déroulants (bouton Réglages / Options vue), car dans la majorité des cas, nous ne souhaitons pas redéfinir tous ces paramètres à la fois. Cela permet également d'éviter de redéfinir par erreur le zoom et la rotation de la vue.
Corriger le problème
Les étapes ci-dessous peuvent permettre de corriger le problème. Dans cet exemple, le dessin placé ayant le bon cadre est la vue du rez-de-chaussée et celle qu'il faut corriger est la vue de l'étage 1.
- Ouvrir la vue avec les bons paramètres.
- Ouvrir la mise en page contenant la vue avec le bon cadrage.
- Sélectionner le dessin placé.

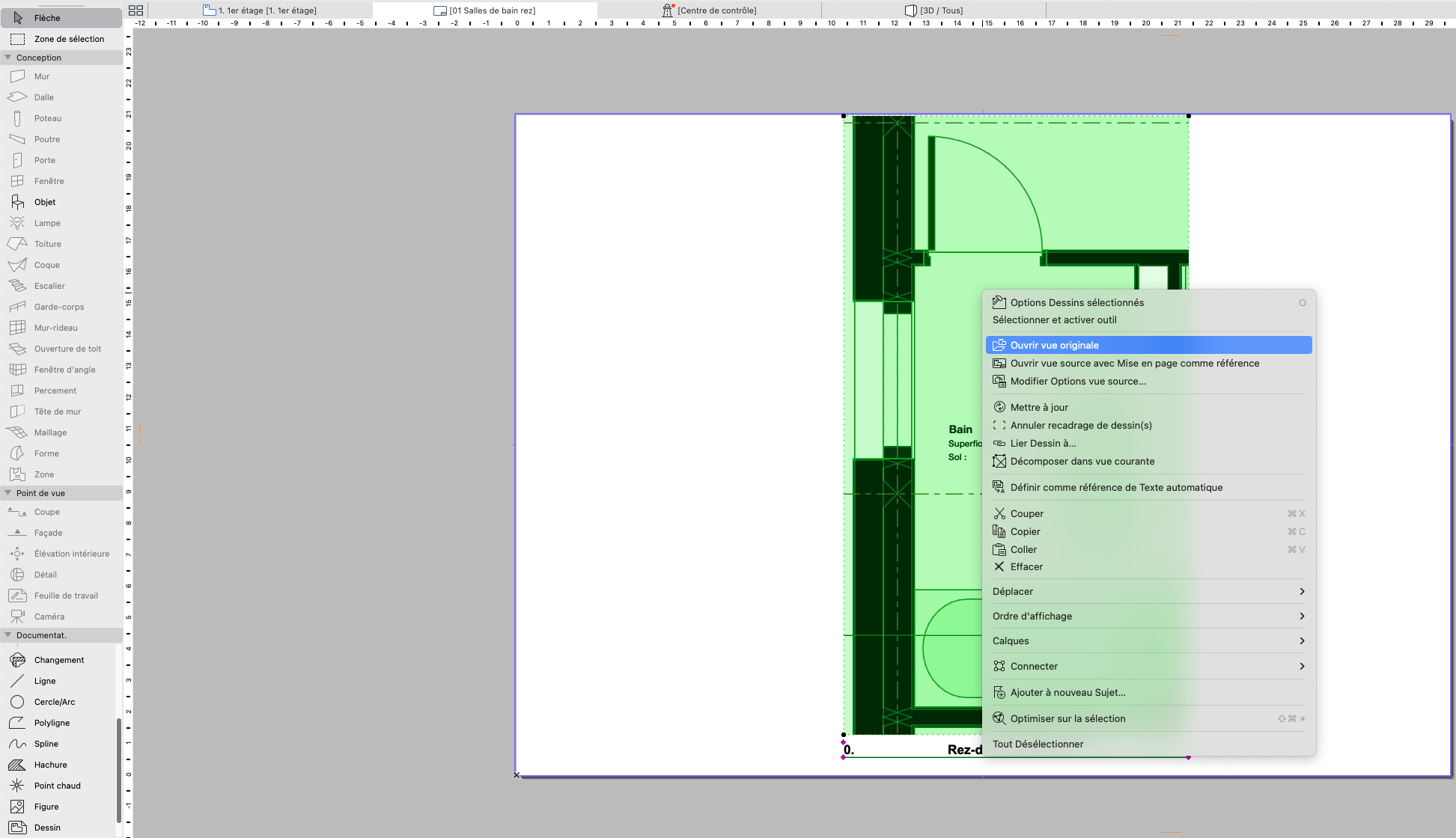

Effectuer un clic droit de la souris et sélectionner "ouvrir vue originale".
Ouvrir les réglages de la vue originale.

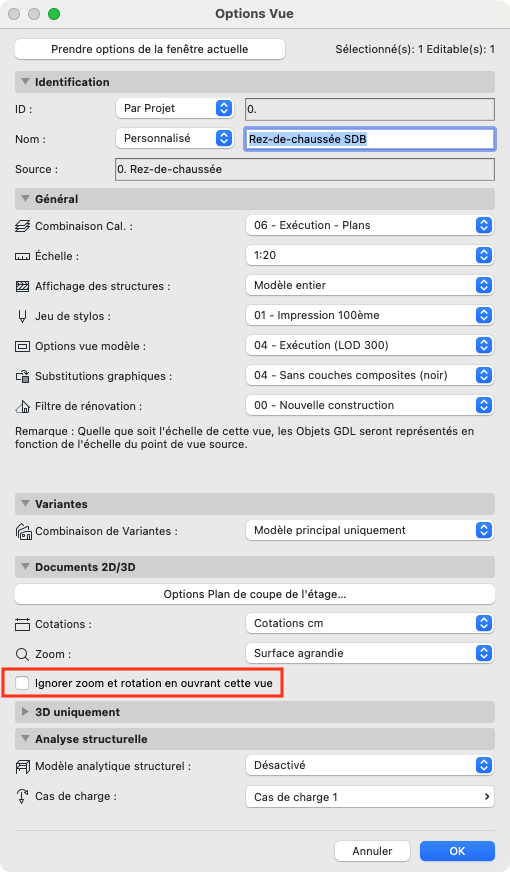

Décocher l'option "ignorer zoom et rotation en ouvrant cette vue" si elle est active et valider avec OK.

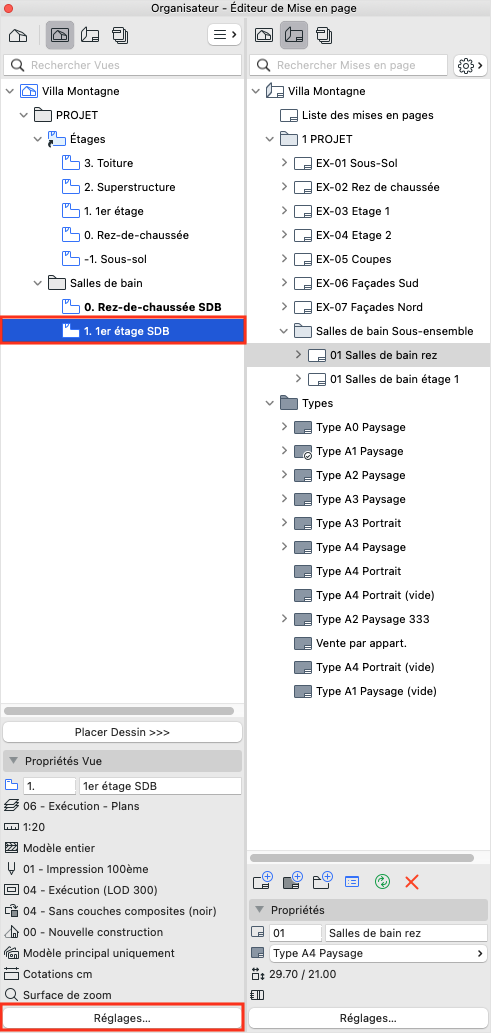

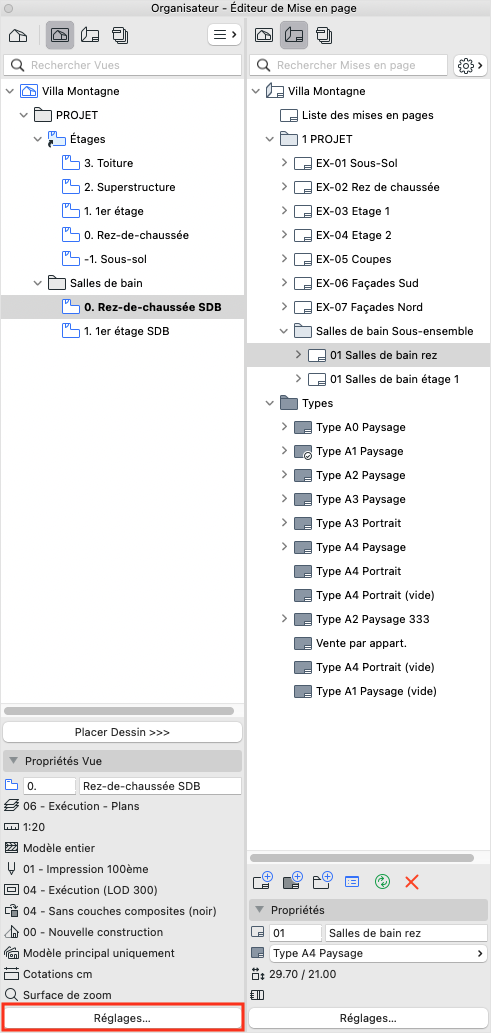

Dans l'organisateur ou le navigateur, sélectionner la vue (ne pas l'ouvrir) dont il faut changer le paramètre de zoom et de rotation (il est possible de sélectionner plusieurs vues pour appliquer une fois la manipulation).
Dans cet exemple, il s'agit de la vue de l'étage 1. Ensuite, cliquer sur "réglages".

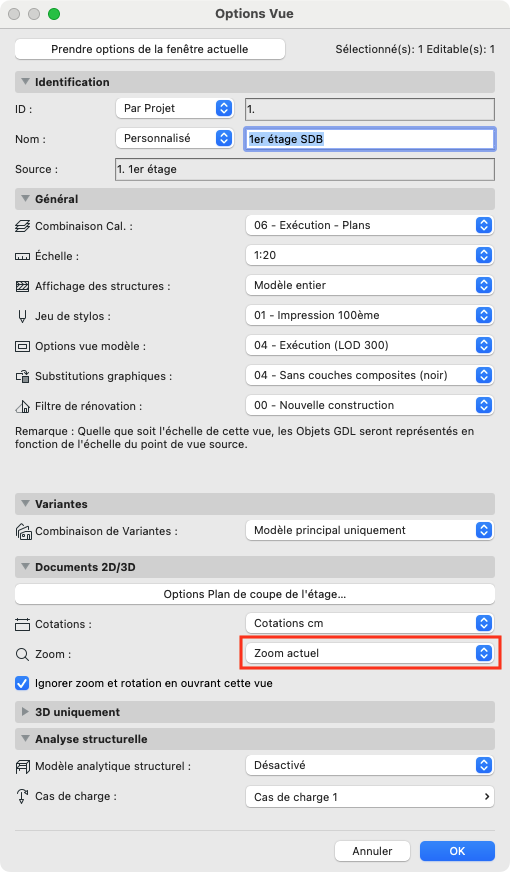

En face de l'option "zoom", sélectionner "Zoom actuel", valider avec OK.
- Relier le dessin à une autre vue.

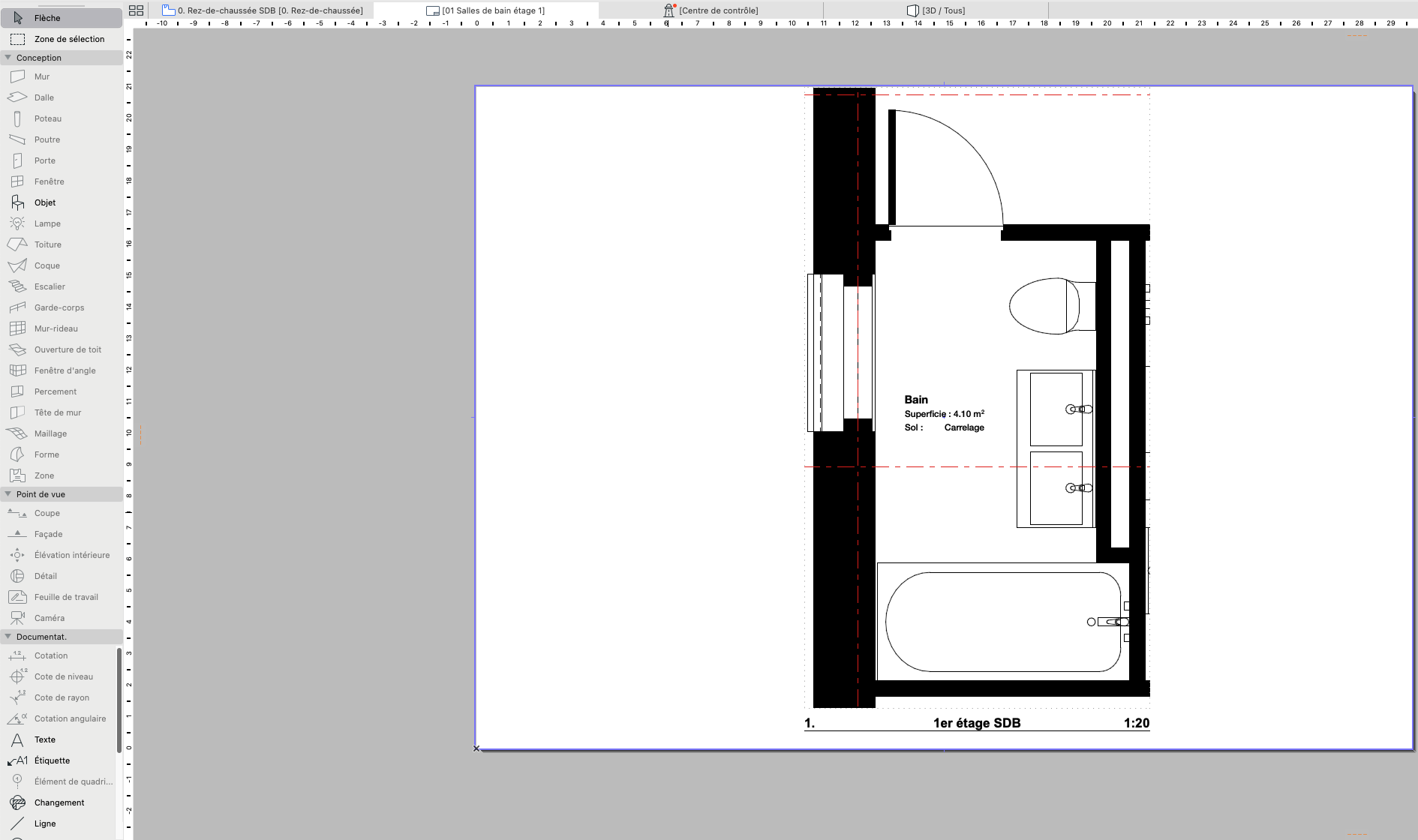

- Aller sur la mise en page dont on souhaite relier le dessin à un autre étage en conservant le même zoom et la rotation.

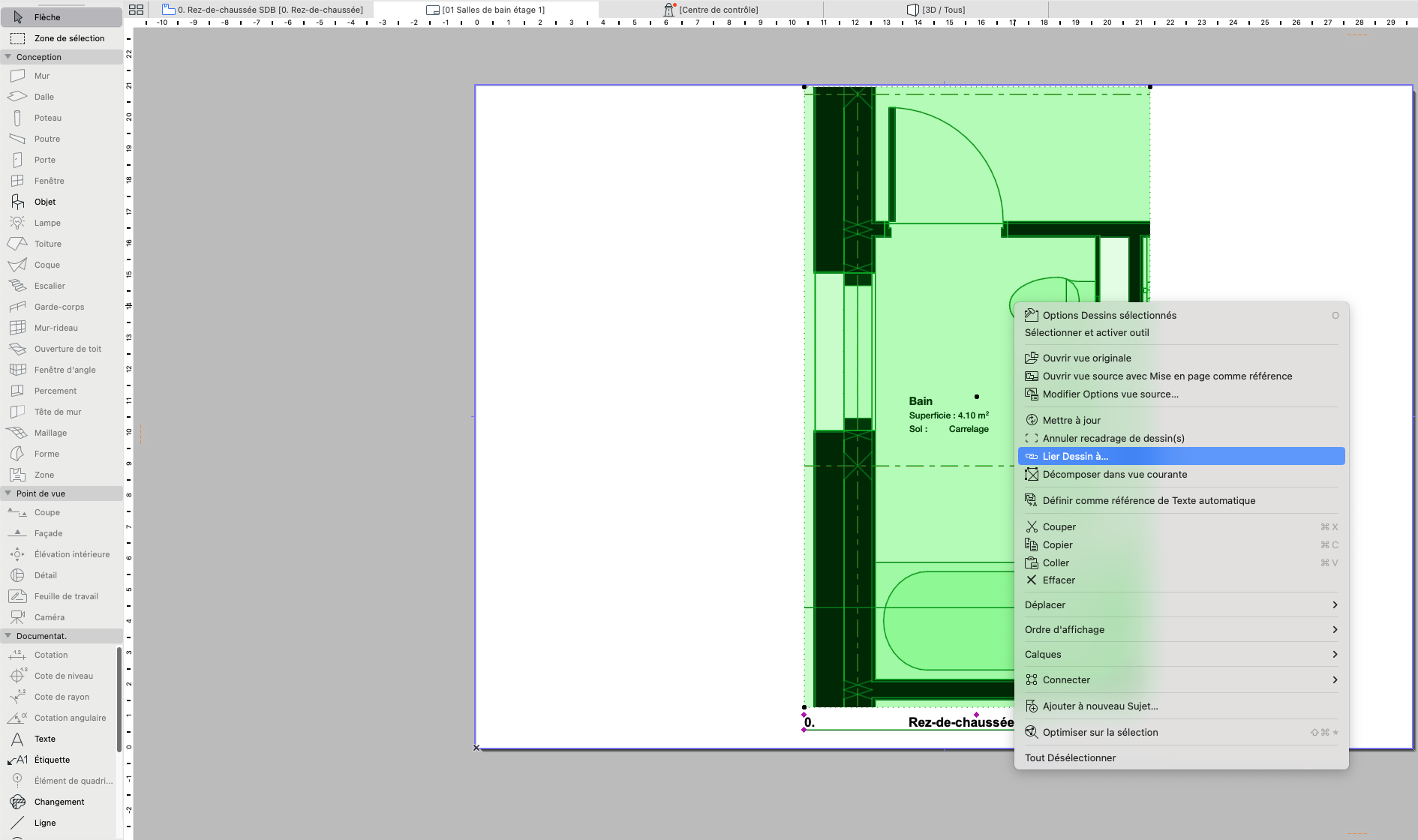

Sélectionner le dessin placé, faire un clic droit et sélectionner "Lier dessin à".

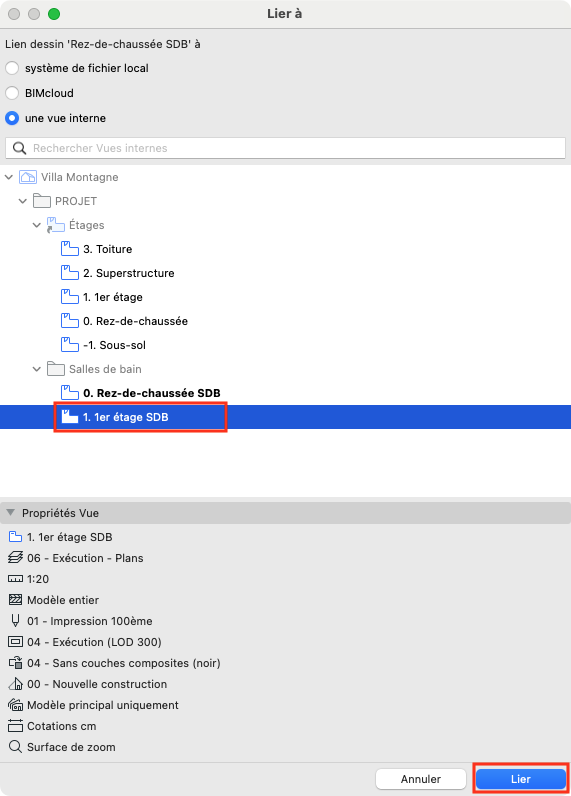

Sélectionner la vue dont le zoom et la rotation ont été précédemment redéfinis au point 5 et cliquer sur "lier", dans cet exemple, il s'agit de l'étage 1.
- La vue est maintenant cadrée correctement.
