Description

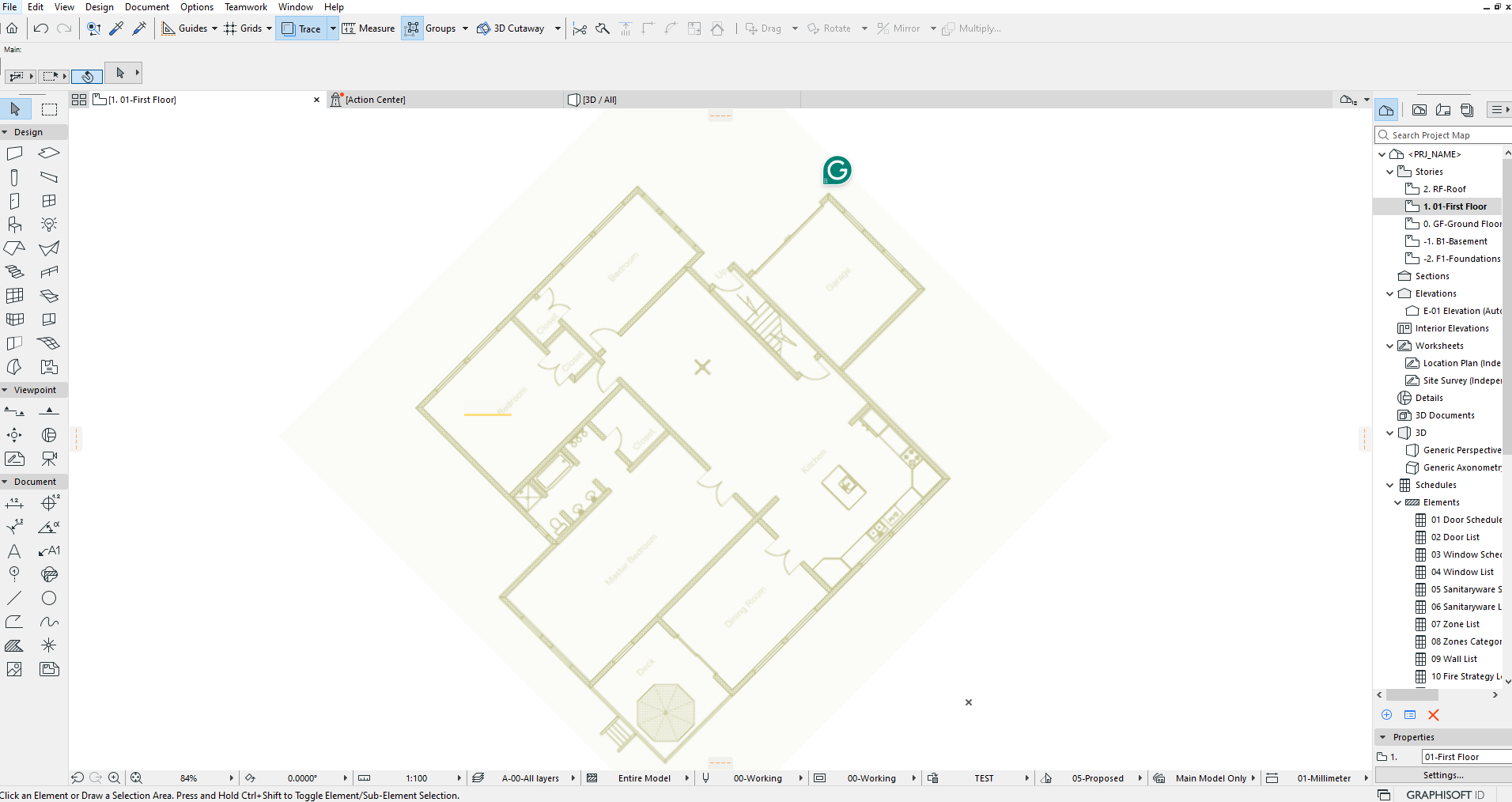

Un fichier DWG non orthogonal a été reçu : Quelle méthode pour commencer la modélisation ?
Solution
La fonction Définir Orientation d’Archicad permet de faire pivoter temporairement la vue de travail du plan d’étage sans faire pivoter les éléments du projet. Cela est très utile pour aligner l’espace de travail sur des éléments non orthogonaux, simplifier le dessin ou améliorer la visualisation.
Quand utiliser Définir Orientation
Si le bâtiment ou les éléments ne sont pas alignés avec les axes X‑Y par défaut, utiliser Définir Orientation pour aligner l’espace de travail avec ceux‑ci.
Le dessin, l’édition et le placement des éléments deviennent ainsi plus intuitifs.

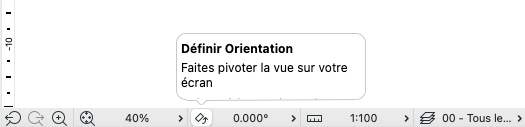

Comment utiliser Définir Orientation
- Faire le premier clic pour définir le centre de rotation
- Le deuxième clic définit le premier point de l'arc de rotation.
- Le troisième complète l'arc de rotation.
Rétablir l’orientation

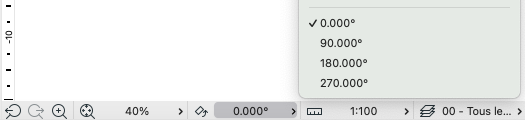

Pour revenir à l’orientation par défaut, cliquer sur le bouton Orientation dans la barre d’Options rapides et sélectionner l'orientation souhaitée.
Conseils pour utiliser Définir Orientation
- Enregistrer des Vues avec orientation : si une vue orientée spécifique est souvent nécessaire, l’enregistrer comme Vue dans le Navigateur. Cela garantit un accès rapide sans devoir appliquer à nouveau la rotation à chaque fois.
- Sans effet sur la géométrie : il s’agit d’une aide visuelle temporaire. Elle ne modifie pas l’orientation des éléments ni du projet.
- Combiner avec les outils de Grilles : pour des mises en page complexes, utiliser des Grilles personnalisées en complément de Définir Orientation afin de faciliter le travail sur des projets non orthogonaux.
