Description

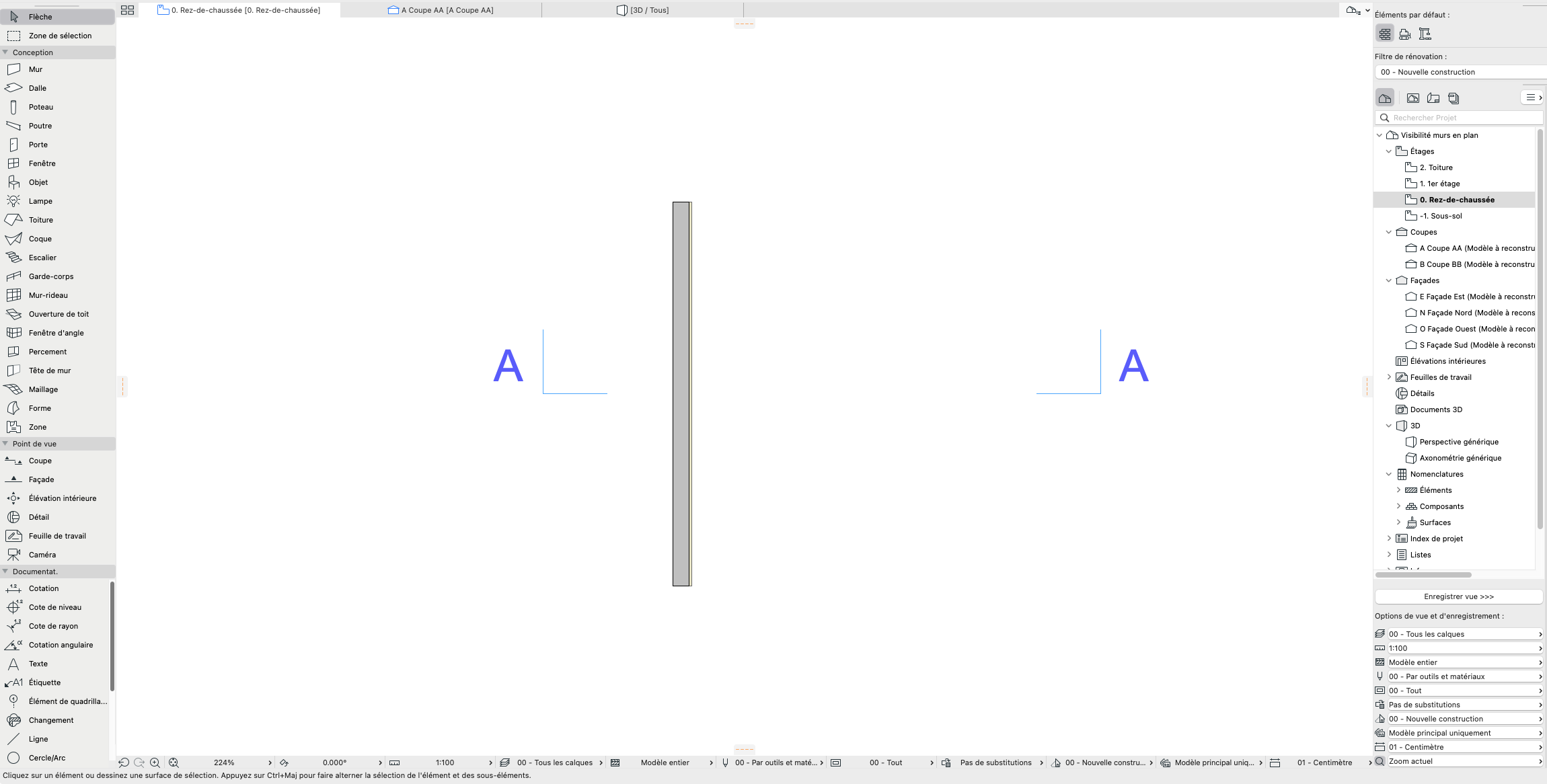

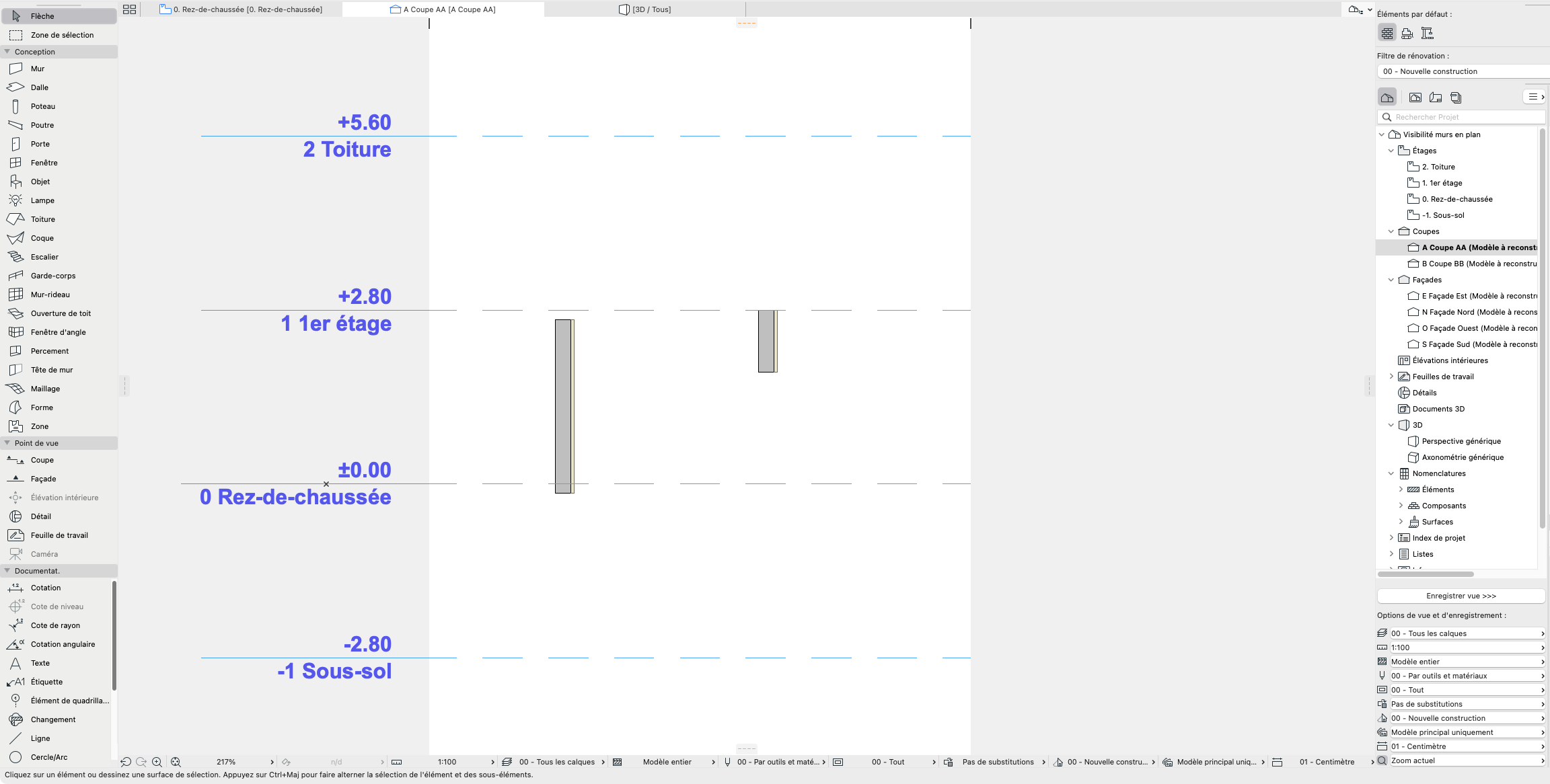

Des murs situés au-dessus du plan de coupe ne s'affichent pas en plan. Quels réglages vérifier pour corriger cela ?
Solution
Par défaut, les murs situés au‑dessus du Plan de coupe du plan d’étage ne s’affichent pas automatiquement, sauf si certains réglages sont appliqués. Pour les visualiser en plan, vérifier et ajuster les points suivants :
Ajuster les réglages d’Affichage en Plan

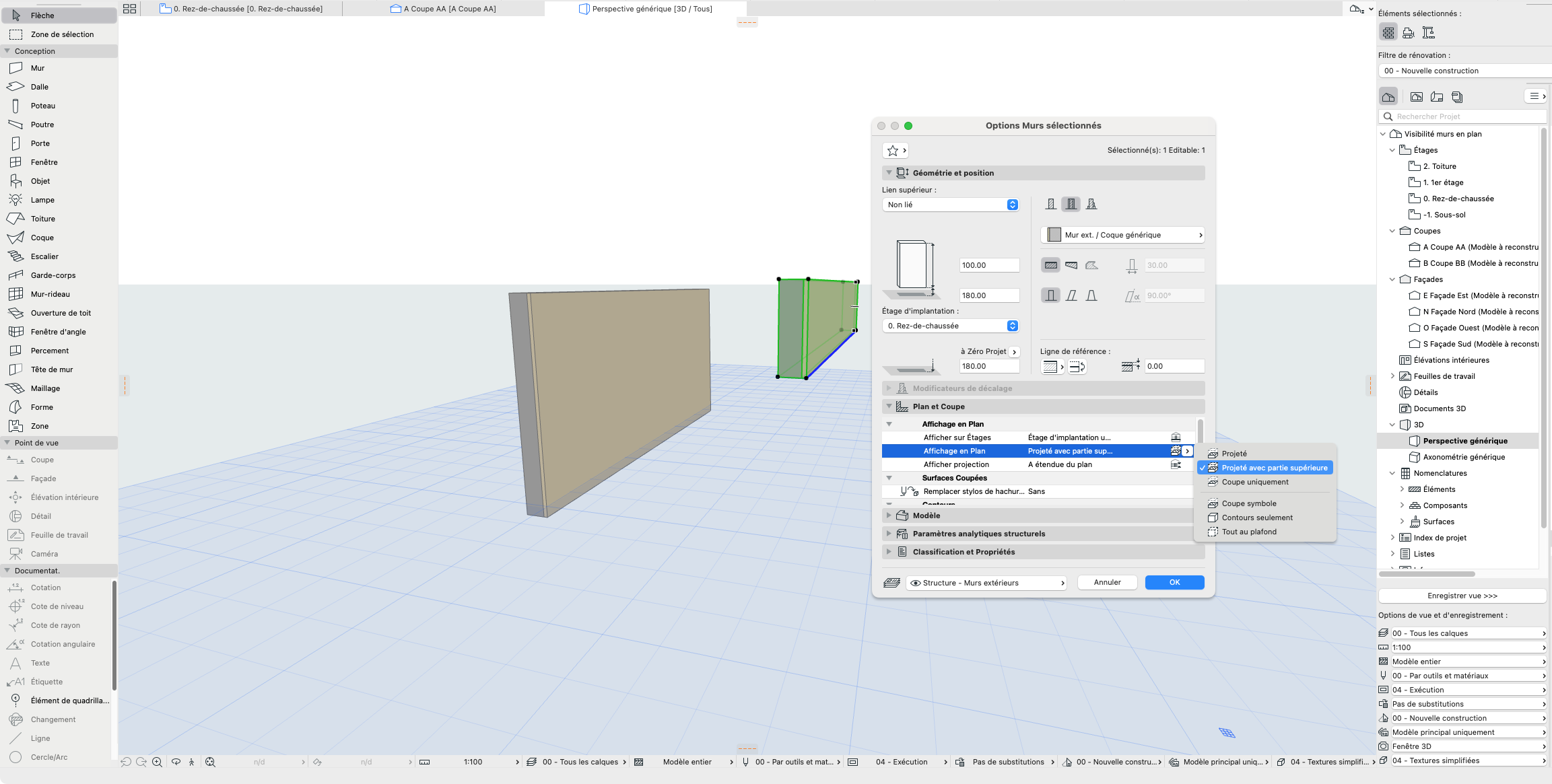

Sélectionner le ou les murs et ouvrir leurs options.
Ouvrir le panneau Plan et Coupe dans les Paramètres.
-
Sous Affichage en Plan, choisir Projeté avec partie supérieure (ou Tout au plafond)
Le mur s’affichera alors en plan sous forme de ligne en pointillés ou de contour, selon les réglages de stylo et de type de ligne.
Sous Afficher projection, il est possible de choisir Elément entier plutôt qu'A étendu du plan.
Vérifier les réglages du Plan de coupe du plan d’étage

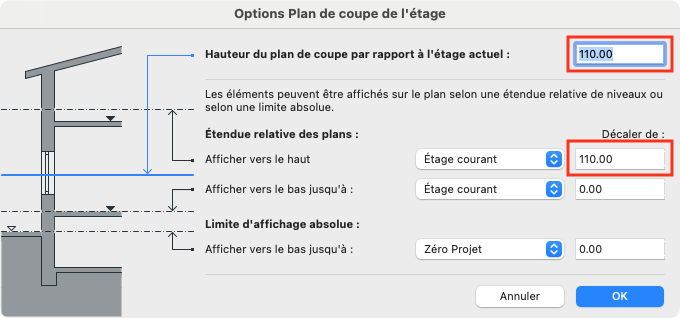

Aller dans Documentation / Plan de coupe du plan d’étage.
L'option Etendue relative des plans permet de limiter la hauteur d'affichage en plan. Il faut vérifier que cette valeur ne soit pas inférieure à la hauteur où se trouve le mur. Par exemple, choisir Etage(s) au-dessus et modifier la valeur de décalage à zéro.
-
Il est possible d'ajuster la hauteur du plan de coupe de l'étage afin de couper le plan plus haut, si besoin.

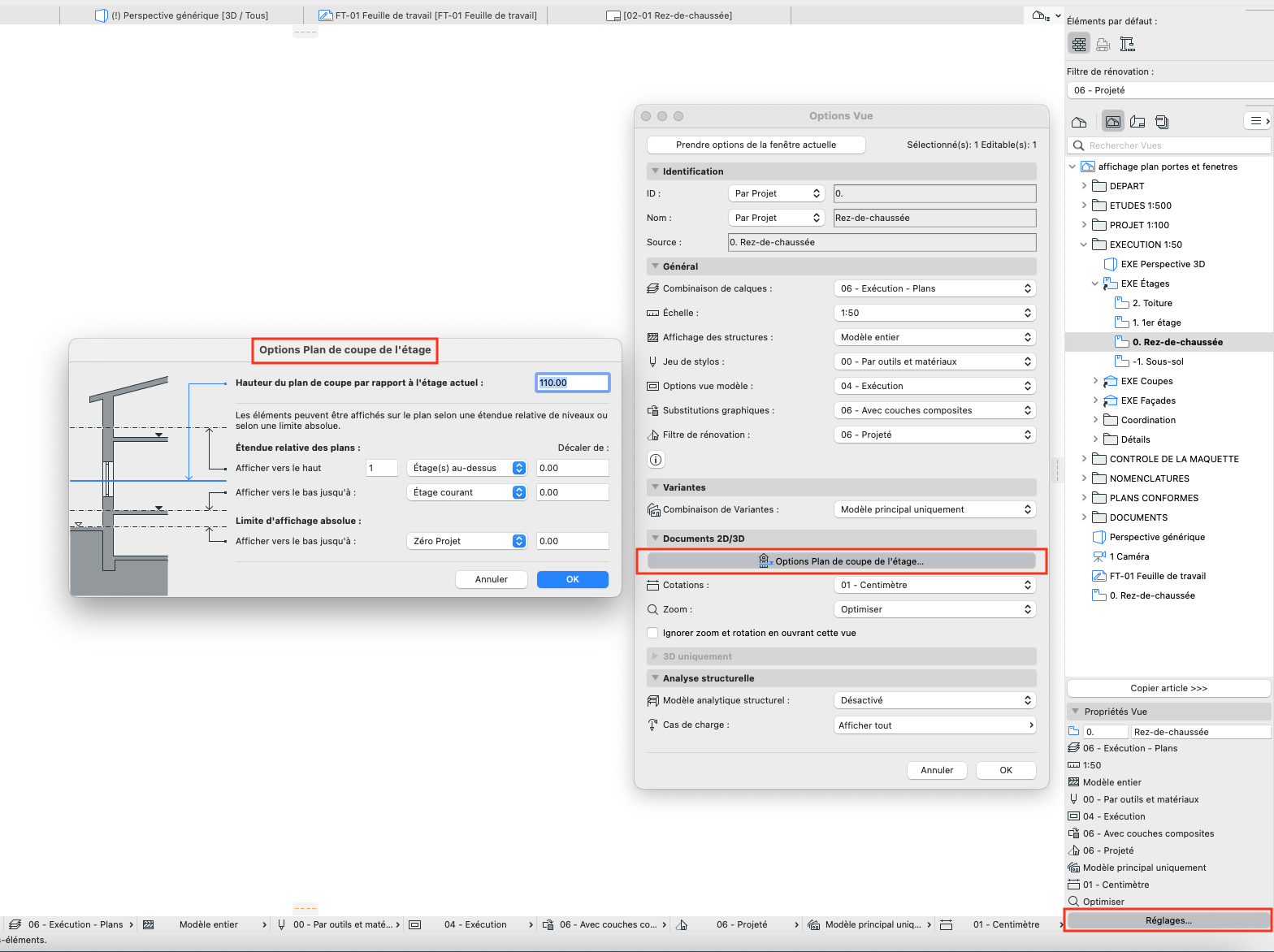

Remarque : Les paramètres des Options Plan de coupe du Plan d'étage peuvent également être ajustés dans une vue enregistrée. Différentes vues (d'un étage différent ou d'un même étage) peuvent être enregistrées avec des réglages de plan de coupe distincts.
