Il arrive parfois que certains éléments deviennent partiellement ou totalement invisibles en raison de découpes ou d'interférences avec des éléments masqués. Cet article propose une méthode pour résoudre efficacement ce type de problèmes.
Exemple :

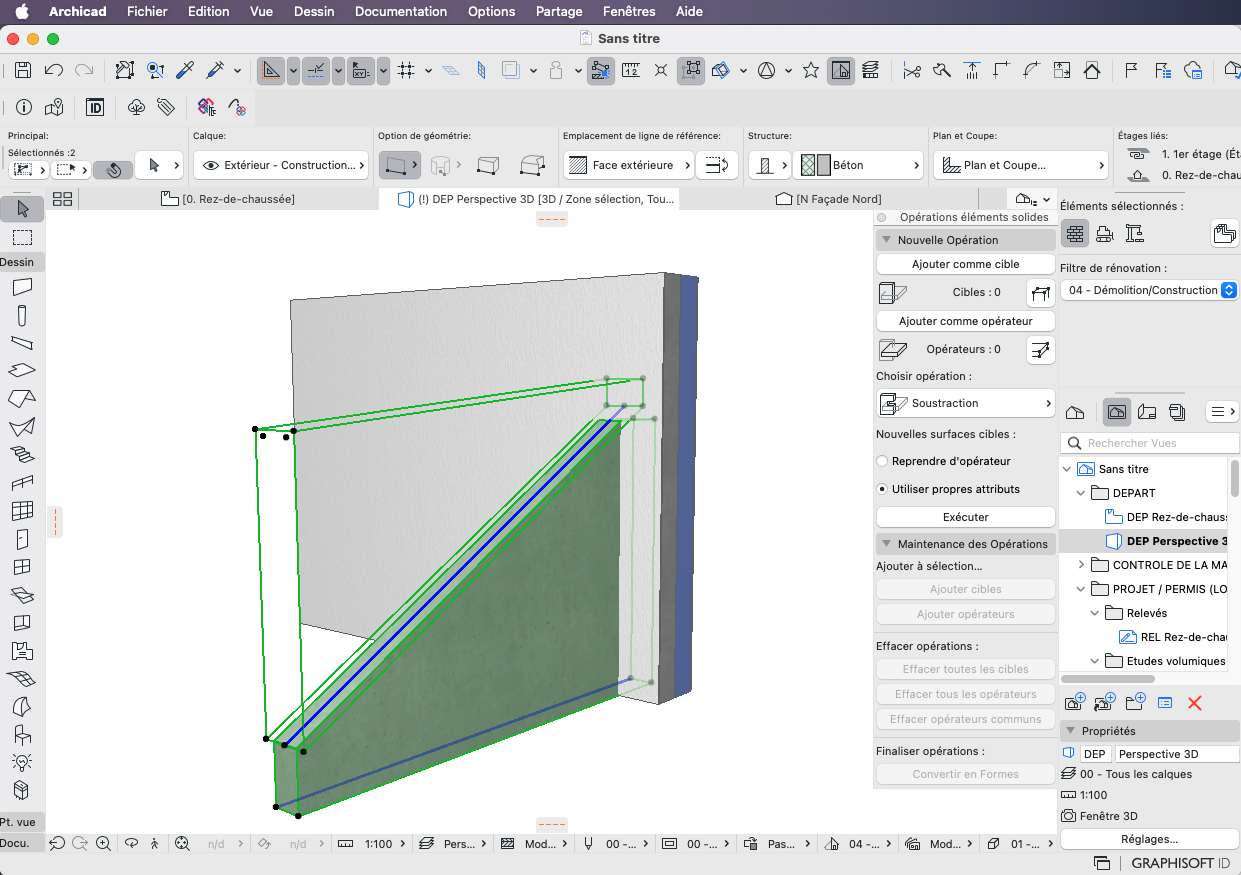

Une poutre vient faire la découpe du mur en opérateur masqué :

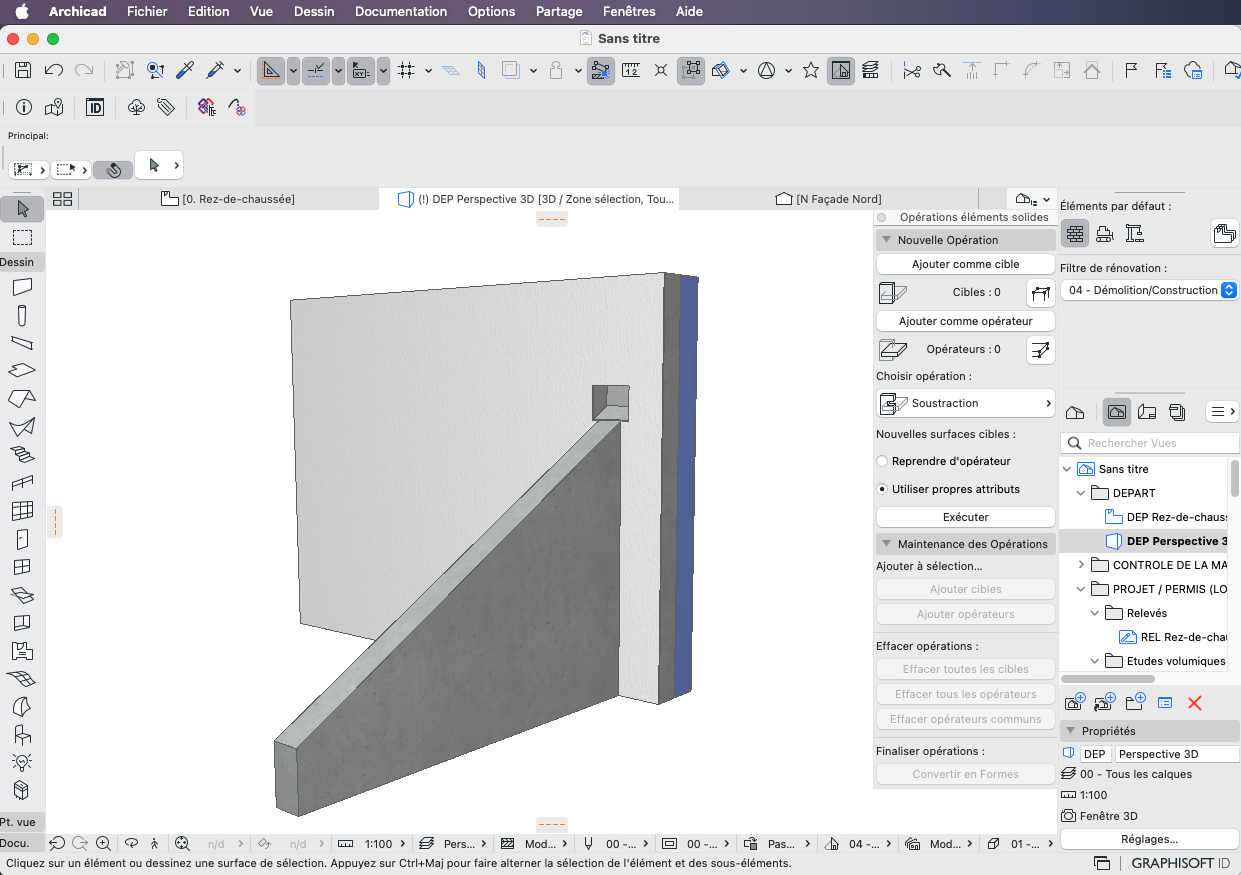

En masquant le calque, la découpe se fait sur le mur aussi :

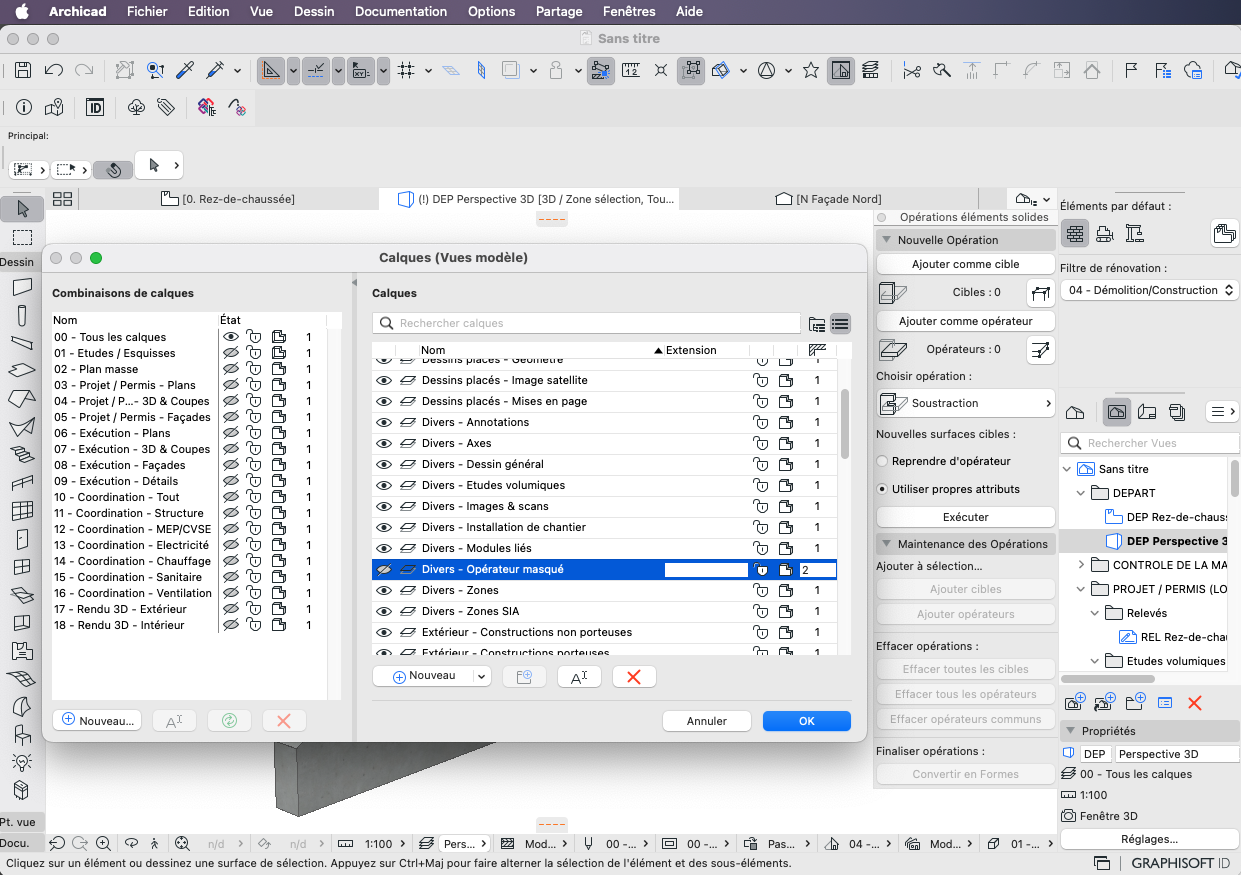

Pour éviter cette interférence entre des éléments non souhaités. Il est possible de changer le numéro d'intersection du calque. Dans cette situation, il y a une opération d'élément solide entre le mur découpé et la poutre. Le numéro d'intersection du calque de l'opérateur masqué peut être changé sans problème :

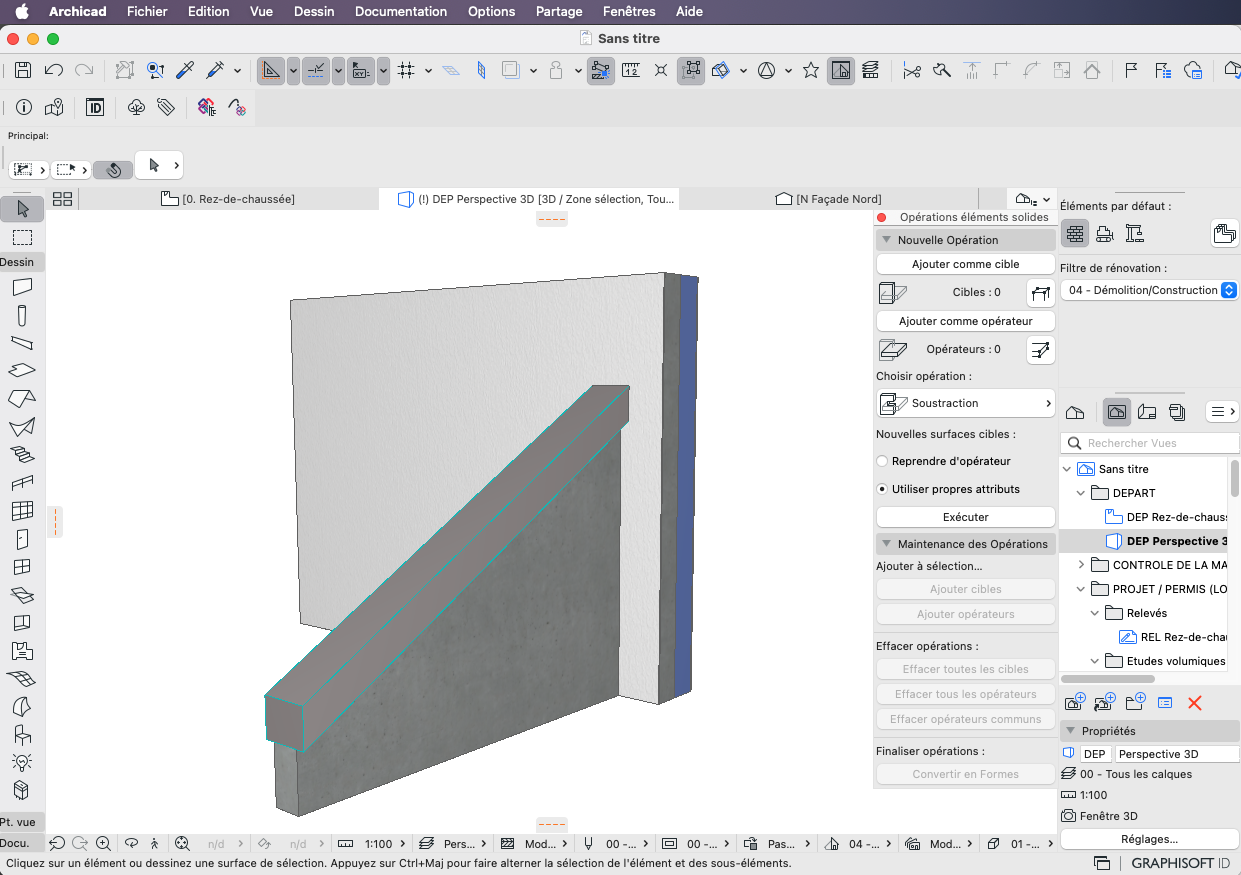

Le problème est corrigé avec ce changement :
La situation suivante pourrait se présenter ; l'opérateur masqué et l'élément nécessitent le même numéro d'intersection de calque, car la découpe est faite par la priorité des matériaux et non par une opération éléments solides :
