Description

Au cours d’un projet, certains éléments peuvent être placés sur le mauvais calque par erreur. Lorsque cela se produit, les dessins, nomenclatures et d’autres éléments du projet peuvent être impactés.

Solution

Utiliser les substitutions graphiques pour mettre en évidence les éléments sur le mauvais calque.

1. Aller dans Documentation / Substitutions graphiques / Combinaisons de Substitutions graphiques.

2. Dans la boîte de dialogue Combinaisons de Substitutions graphiques, cliquer sur Nouveau, donner un nom à la nouvelle combinaison puis valider avec la touche Enter.

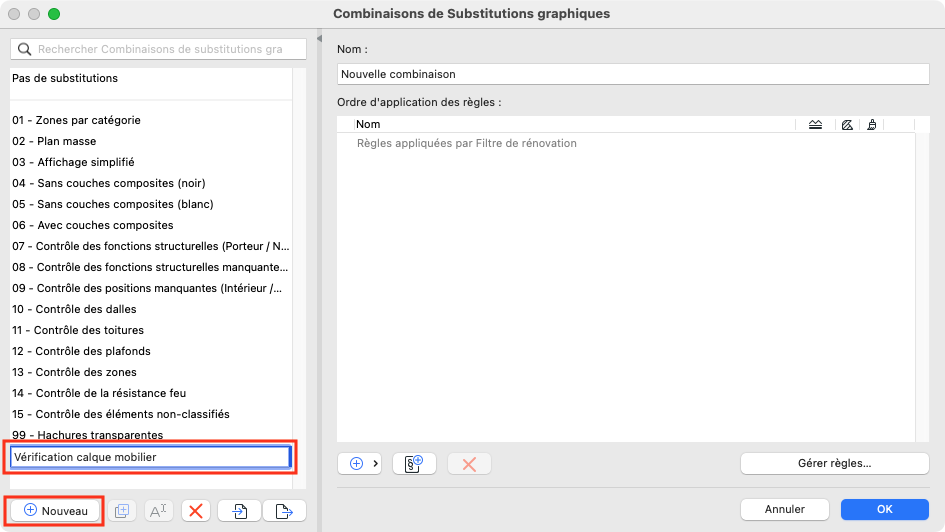

Fenêtre ARCHICAD « Combinaisons de Substitutions graphiques » montrant la liste des combinaisons à gauche, avec la combinaison « Vérification calque mobilier » sélectionnée, et à droite une nouvelle combinaison sans règles définies, avec boutons « Nouveau », « Gérer règles… », « Annuler » et « OK ».

4. Cliquer sur Gérer règles.

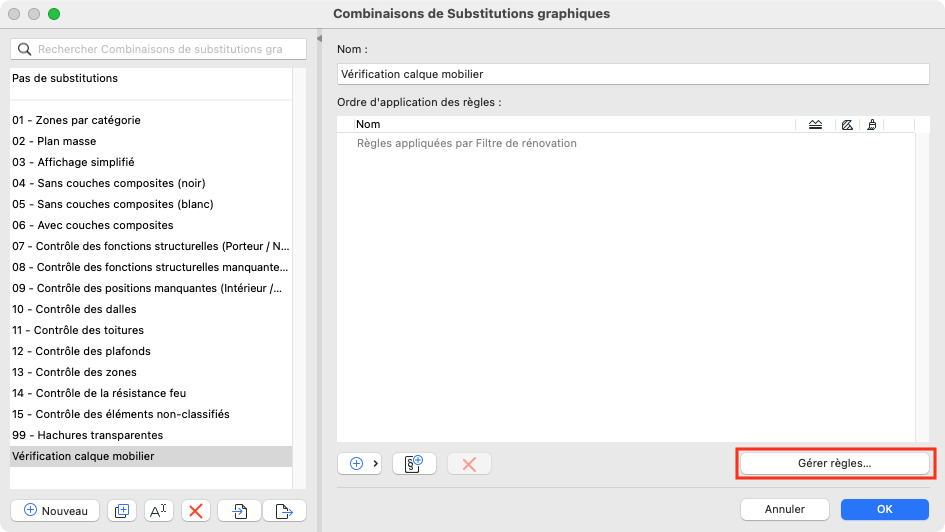

Fenêtre ARCHICAD « Combinaisons de Substitutions graphiques » avec la combinaison « Vérification calque mobilier » sélectionnée dans la liste à gauche et le bouton « Gérer règles… » mis en évidence à droite pour ajouter ou modifier les règles de substitution.

5. Dans la boîte de dialogue Règles de Substitutions graphiques, cliquer sur Nouveau, saisir le nom de la nouvelle règle de substitution graphique puis valider avec la touche Enter puis cliquer sur OK.

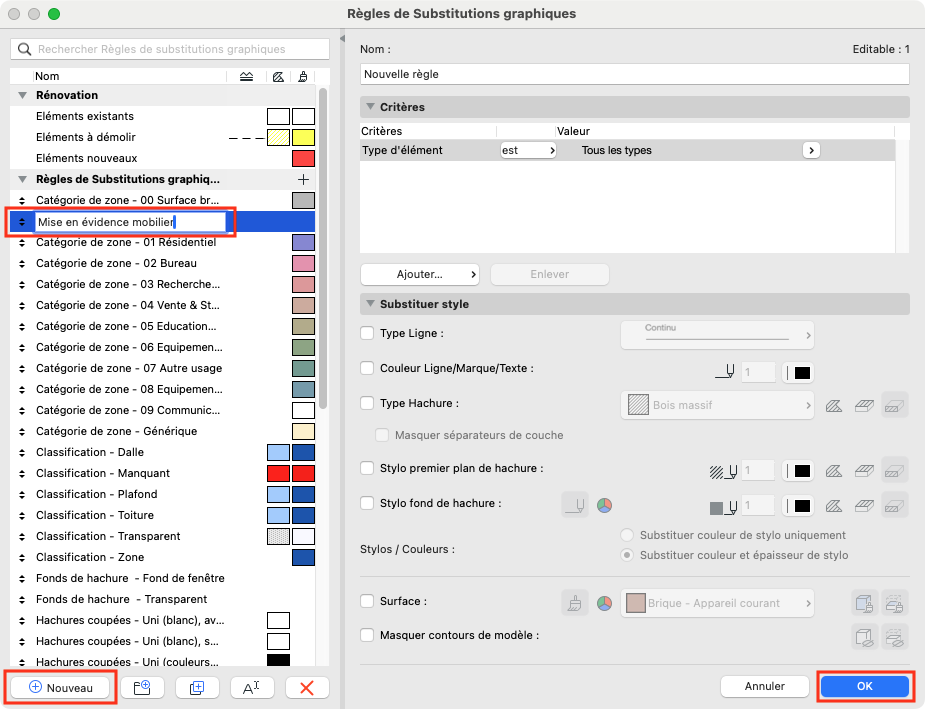

Fenêtre ARCHICAD « Règles de Substitutions graphiques » montrant la liste des règles à gauche avec la règle « Mise en évidence mobilier » sélectionnée et développée, bouton « Nouveau » en bas à gauche, et à droite le détail de la règle affichant les critères vides et les options de substitution de style, avec le bouton « OK » mis en évidence.

Conseil : Afin de valider la création de la combinaison et de la règle de substitution graphique, cliquer encore une fois sur OK. Ensuite rouvrir le menu Documentation / Substitutions graphiques / Combinaisons de Substitutions graphiques puis cliquer sur Gérer règles.

7. Sélectionner la règle nouvellement créée (pour cet exemple celle pour le mobilier) et définir les critères sur : Type d’élément est Objet, ID de l’élément contient mobilier (ou l’identifiant utilisé pour le mobilier) et Calque n’est pas Intérieur - Mobilier (ou le calques utilisé).

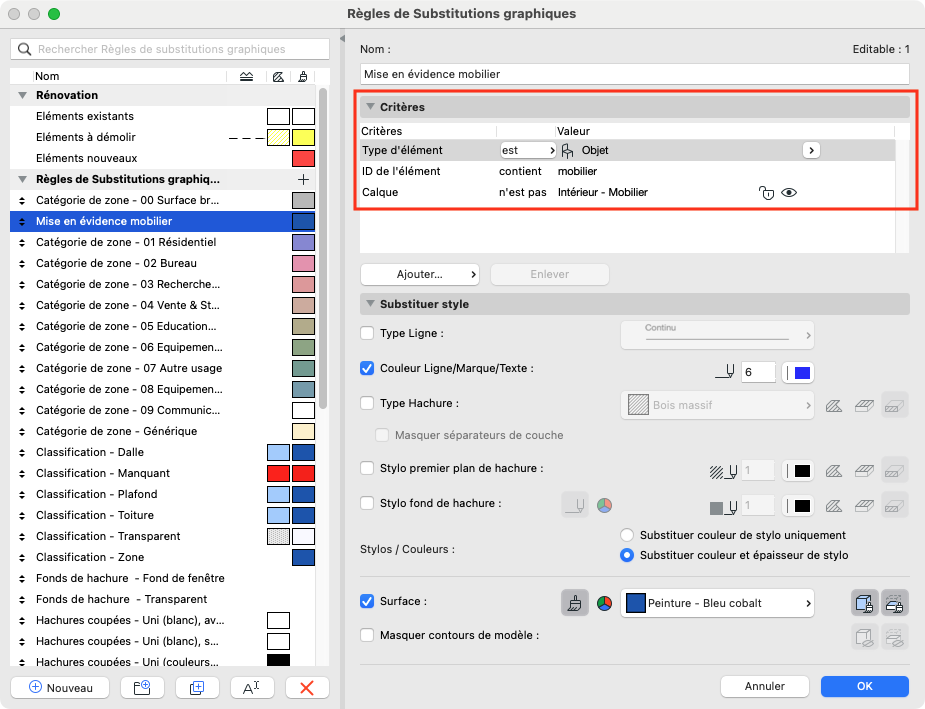

Fenêtre ARCHICAD « Règles de Substitutions graphiques » avec la règle « Mise en évidence mobilier » sélectionnée dans la liste à gauche. Dans le panneau droit, la section « Critères » est développée et encadrée, montrant les critères : type d’élément est « Objet », ID de l’élément contient « mobilier » et calque n’est pas « Intérieur – Mobilier ». Les options de substitution de style sont visibles en dessous, avec le bouton « OK » en bas à droite.

Remarque : En fonction des paramètres du projet, les critères peuvent différer. L’objectif est d’identifier les éléments, dans cet exemple c'est en fonction de leur type, de leur ID, ainsi que du calque sur lequel ils devraient se trouver, mais ne se trouvent pas actuellement.

Les critères servent à affiner la recherche afin que la règle ne s’applique qu’aux éléments correspondant aux conditions sélectionnées.

8. Sous l’onglet Substituer style, cocher la case Couleur Ligne / Marque / Texte et choisir un stylo. Cocher ensuite la case Surface et sélectionner une couleur correspondante.

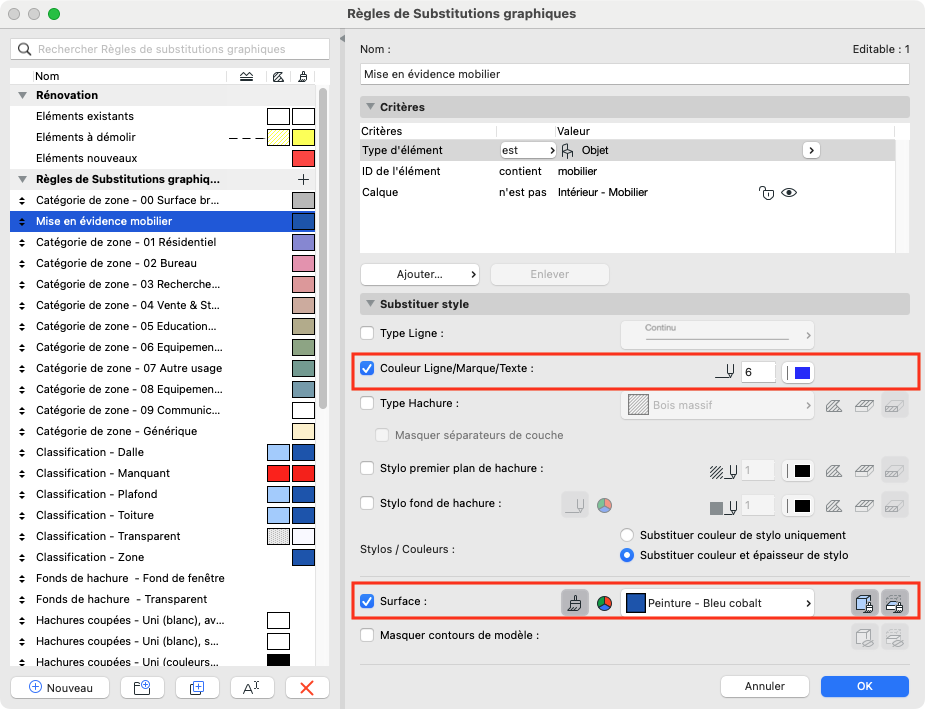

Fenêtre ARCHICAD « Règles de Substitutions graphiques » avec la règle « Mise en évidence mobilier » sélectionnée à gauche. Dans le panneau droit, les critères ciblant le mobilier sont visibles en haut, et la section « Substituer style » est encadrée, montrant l’option cochée « Couleur Ligne/Marque/Texte » avec épaisseur 6 et couleur bleue, ainsi que l’option « Surface » activée définie sur « Peinture – Bleu cobalt ». Le bouton « OK » apparaît en bas à droite.

9. Cliquer sur OK pour revenir à la boîte de dialogue Combinaisons de Substitutions graphiques.

10. Dans cette boîte de dialogue, sélectionner la combinaison de substitution graphique si ce n'est pas déjà le cas, cliquer sur le bouton Ajouter nouvelles règle, sélectionner la règle nouvellement créée puis cliquer sur OK.

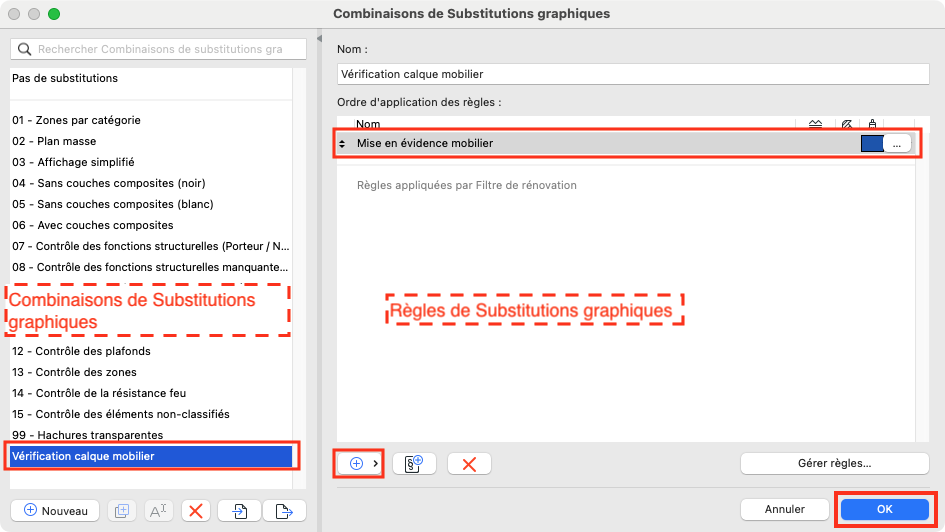

Fenêtre ARCHICAD « Combinaisons de Substitutions graphiques » montrant la combinaison « Vérification calque mobilier » sélectionnée à gauche. Dans le panneau droit, la règle « Mise en évidence mobilier » est listée et activée dans l’ordre d’application des règles. Des encadrés pointillés rouges indiquent les zones « Combinaisons de Substitutions graphiques » à gauche et « Règles de Substitutions graphiques » au centre, avec le bouton « OK » mis en évidence en bas à droite.

11. Appliquer la nouvelle combinaison de substitutions graphiques pour identifier la position des éléments dans le projet.

Plan 2D d’ARCHICAD montrant deux salles de réunion côte à côte, chacune avec une table rectangulaire entourée de chaises. Dans la salle de gauche, la table est tracée en bleu avec des chaises brunes, tandis que dans la salle de droite une seule chaise est mise en évidence en bleu, illustrant la vérification graphique du mobilier dans les pièces.

Vue 3D dans ARCHICAD de deux salles de réunion en enfilade, séparées par une cloison, chacune équipée d’une grande table rectangulaire entourée de chaises. Dans la salle de gauche, la table de réunion est entièrement colorée en bleu vif, tandis que dans la salle de droite une seule chaise est bleue, le reste du mobilier étant beige, illustrant la mise en évidence graphique des éléments à vérifier.
