Problemstellung

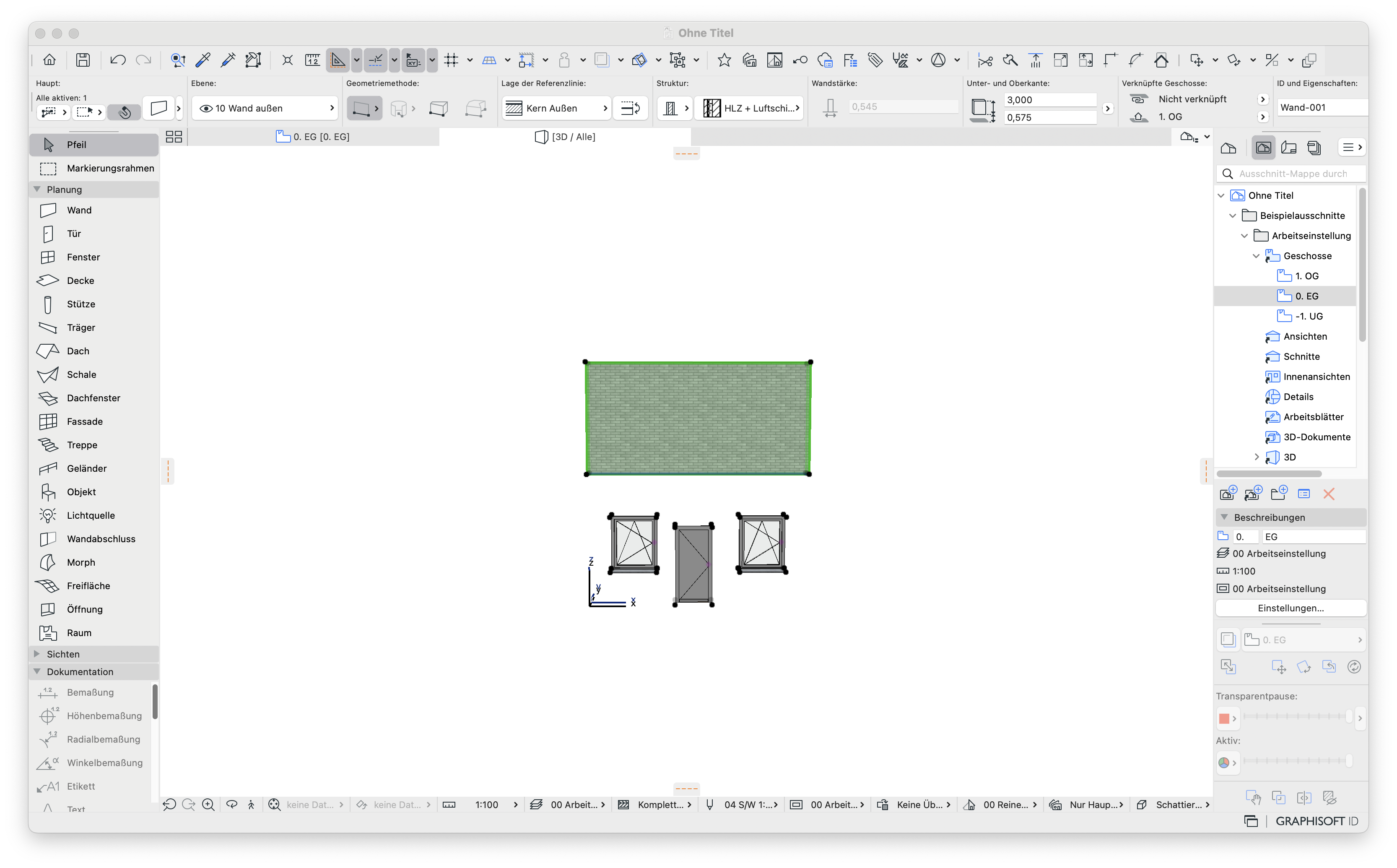

Nach dem vertikalen Verschieben eines 3D-Modells oder einer einzelnen Wand bleiben Fenster und Türen an ihrer ursprünglichen Höhe zurück. Da sich diese nicht mit dem restlichen Modell bewegt haben, sitzen die Fenster und Türen nicht mehr in der Wand. Die betroffenen Elemente müssen nachträglich manuell verrutscht werden.
Troubleshooting
Anker zu Unterkante Wand festlegen

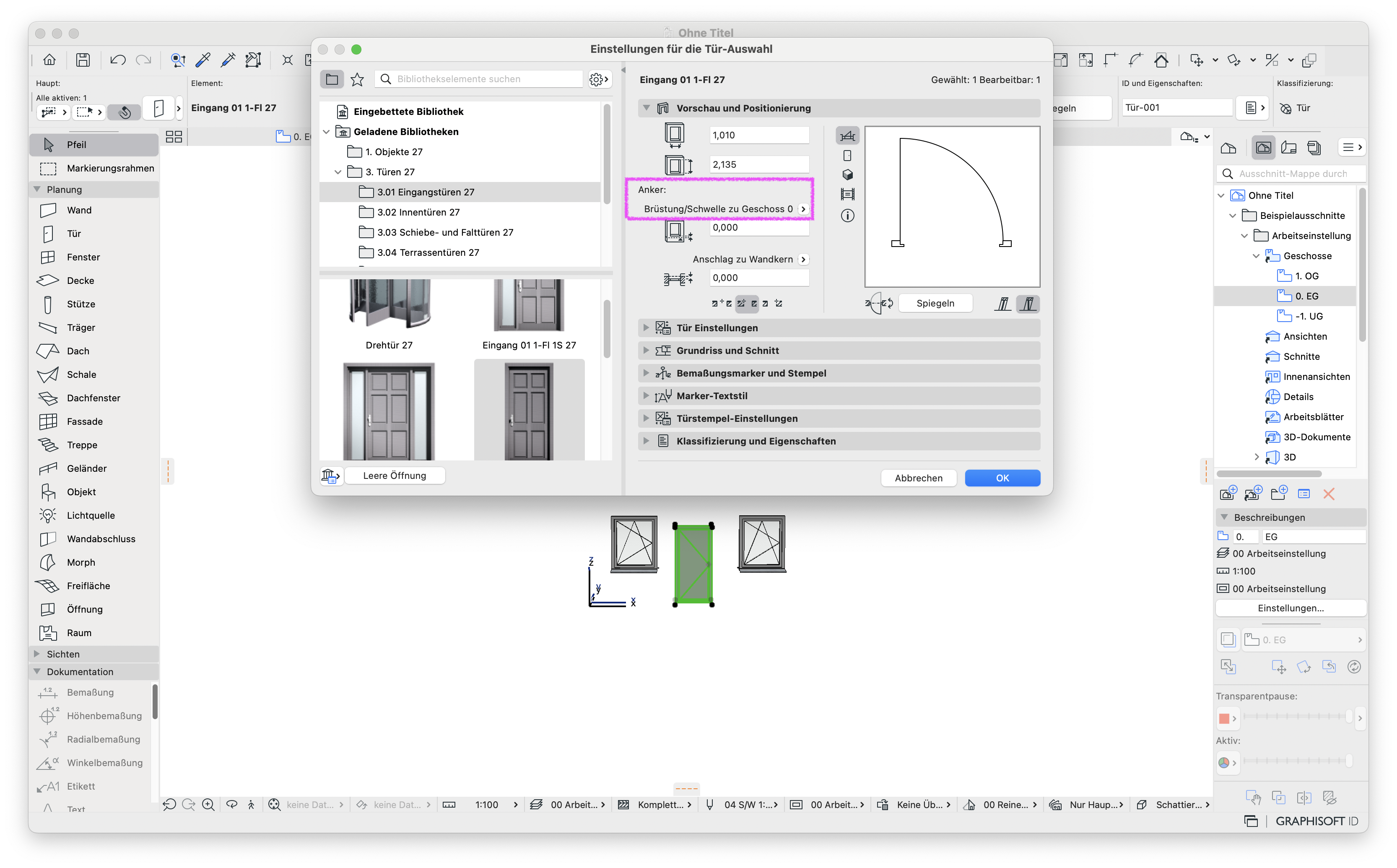

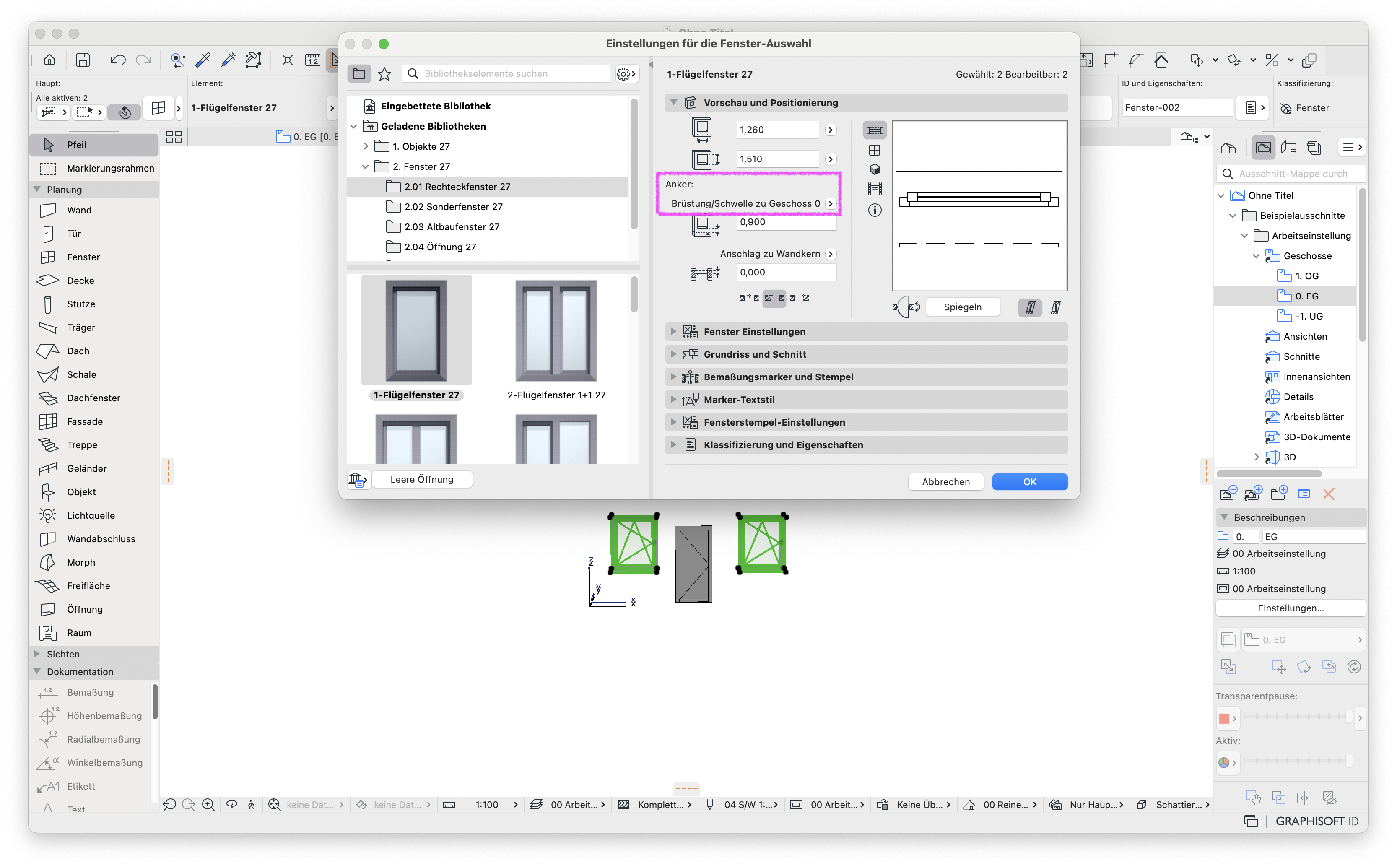

Wenn ein 3D-Modell vertikal verschoben wird und die Fenster und Türen an ihrer ursprünglichen Position bleiben, dann liegt dies daran, dass der Anker für diese Elemente am Geschoss definiert ist. Da die Fenster und Türen zu einem absoluten Bezugspunkt (Geschoss) verknüpft sind, bleibt die Höhenposition der Fenster und Türen unverändert.

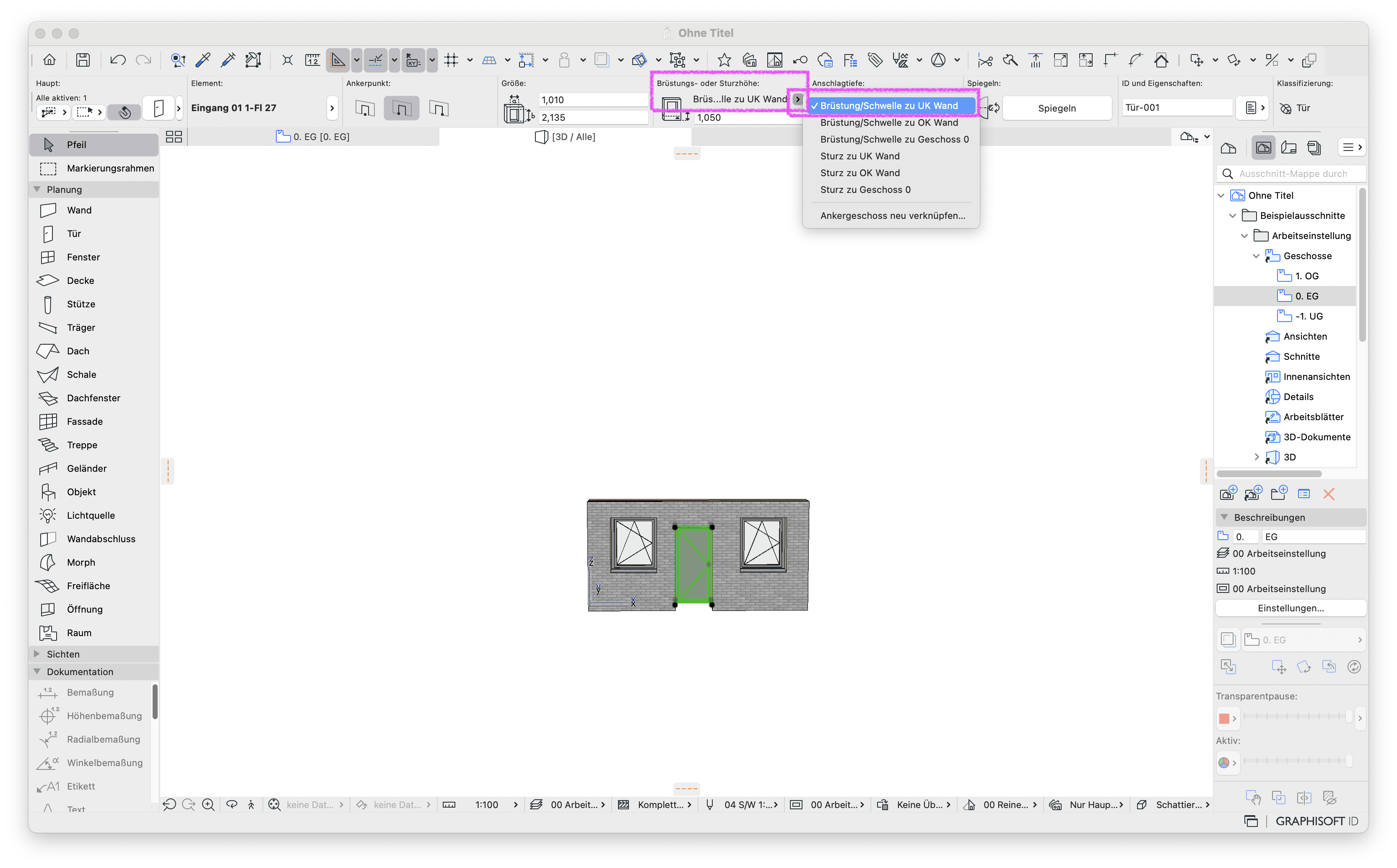

Damit Fenster und Türen mit der verknüpften Wand verschoben werden, muss vor dem Verschieben ein relativer Bezugspunkt als Ankerpunkt festgelegt werden. Deswegen muss unter Brüstungs- oder Sturzhöhe: die Option Brüstung/Schwelle zu UK Wand gewählt werden.

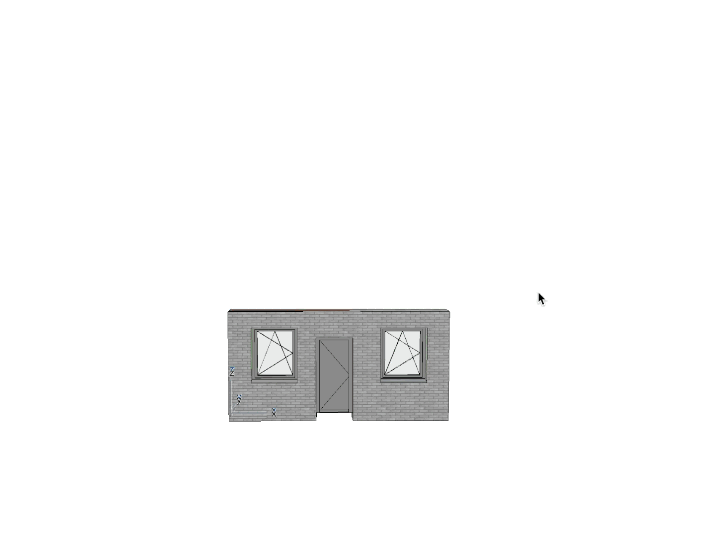

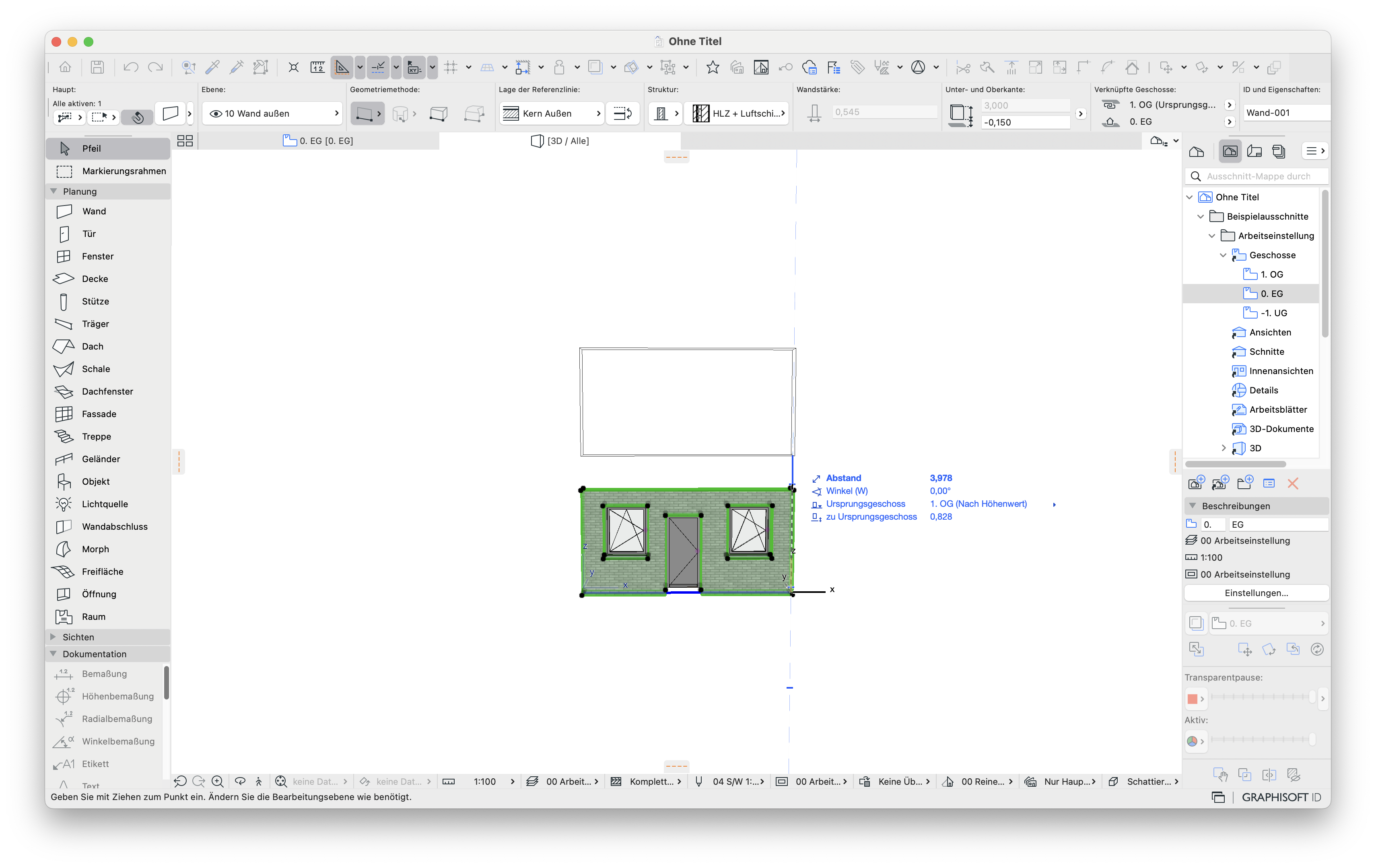

Nachdem der Anker von Fenster und Türen mit einem relativen Bezugspunkt definiert wurde, kann die Wand, einschließlich Türen und Fenster, verschoben werden.
Hinweis:
Wenn aus dem 3D-Modell ein Hotlink erstellt und anschließend verschoben wird, ist der Ankerpunkt von Fenster und Türen relativ zum Hotlink und behält die Positionierung in der Wand, unabhängig des gewählten Ankers, bei. Weitere Informationen finden Sie im Troubleshooting-Artikel: Nachträglich Projekt auf ± 0,00 m verschieben.
