Problemstellung
Unter Ablage > Bibliotheken und Objekte > Bibliothekenmanager > Warnungen werden bei Fehlende Bibliothekselemente von Attributen Texturbilder als fehlend angezeigt. Wenn die Oberflächenmaterialien geprüft werden, wird jedoch kein fehlendes Bild angezeigt.
Troubleshooting
1. Bibliothekenmanager auf Meldungen prüfen
Wenn unter Fehlende Bibliothekenelemente von Attributen Oberflächentexturen angezeigt werden, muss die Quelle der fehlenden Oberflächentextur wie folgt festgestellt werden:

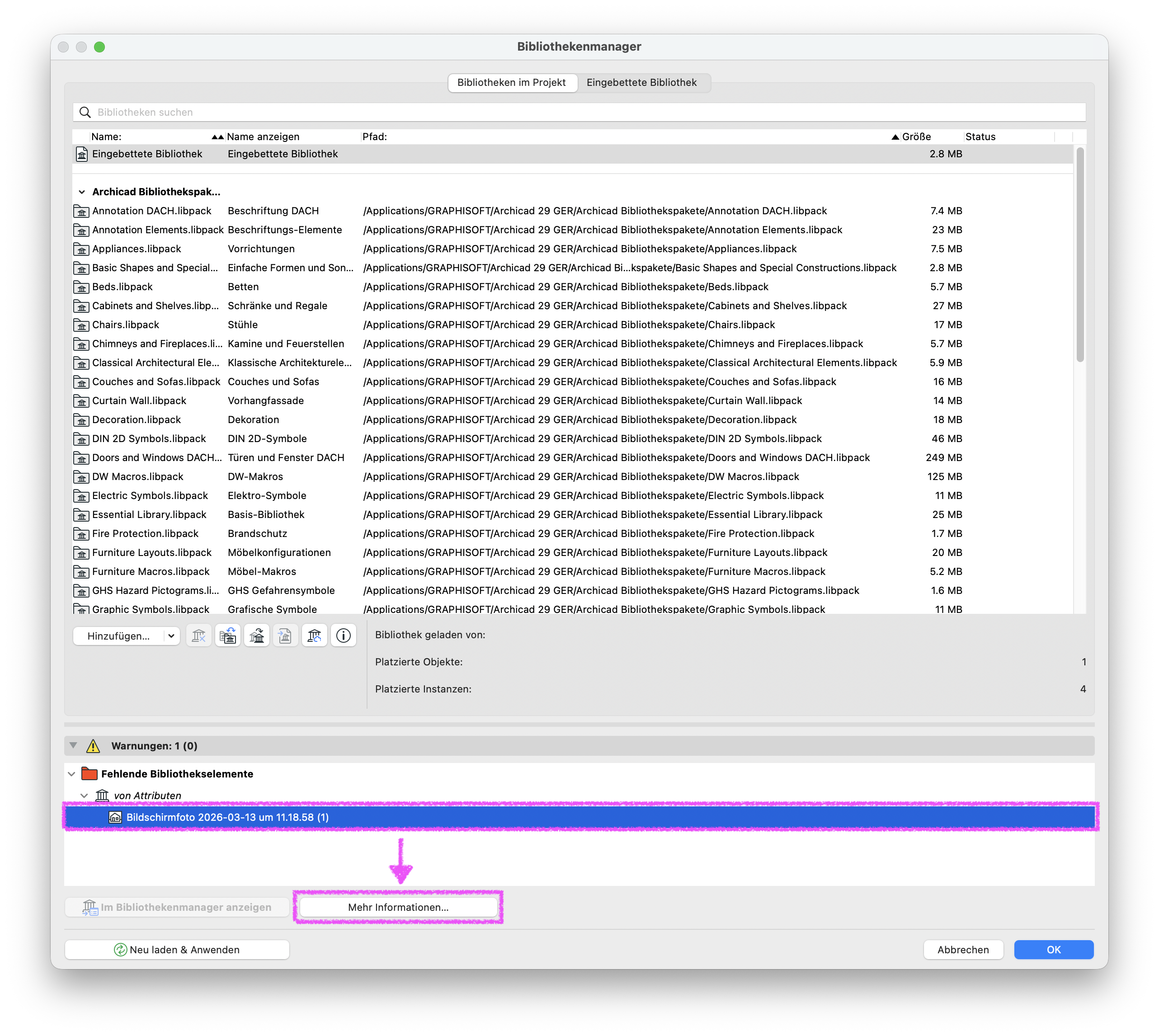

- Einzeln betroffene Texturbilder im Bibliothekenmanager auswählen.
- Danach die Schaltfläche Mehr Informationen... klicken.

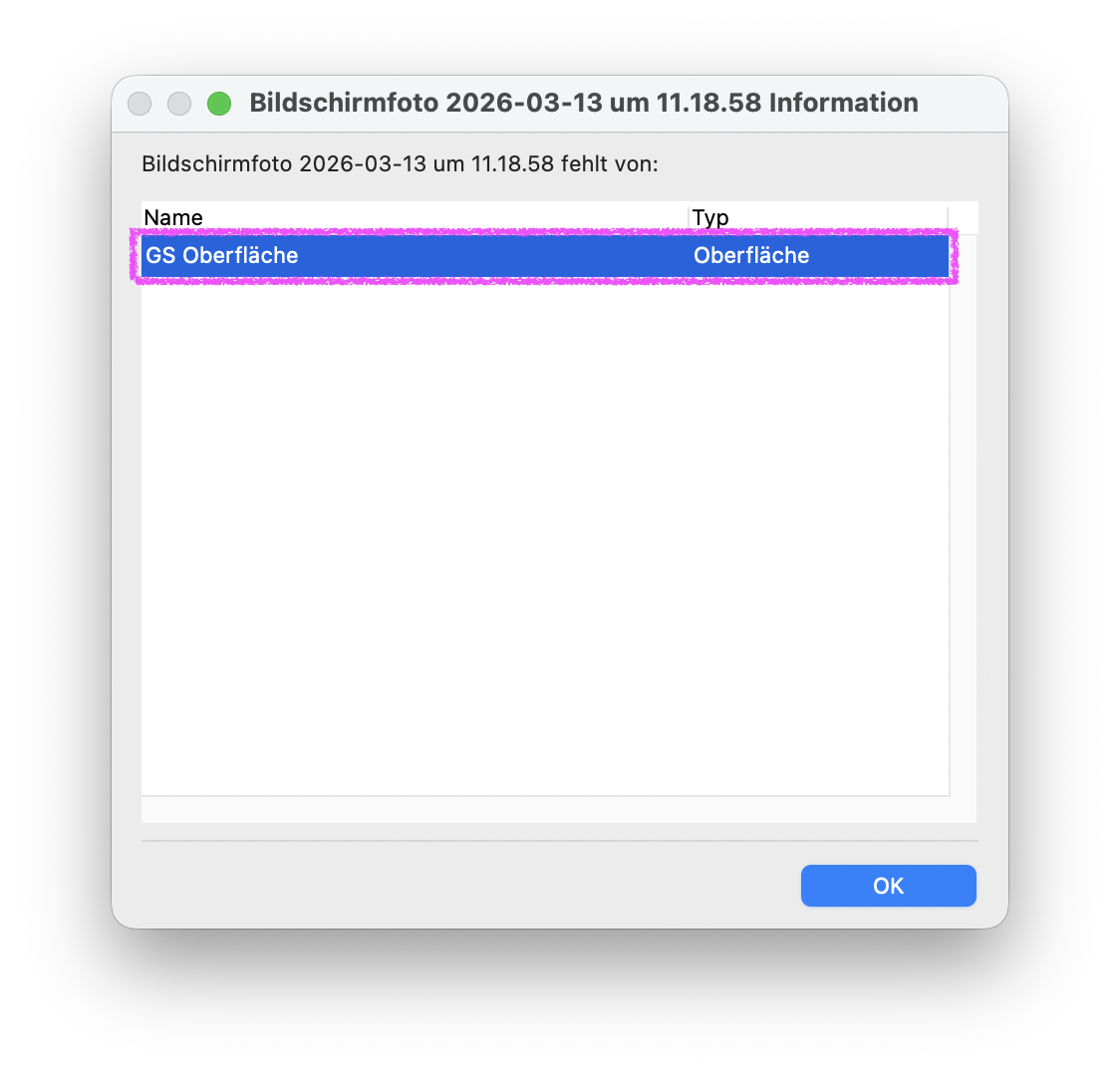

- Im sich darauf öffnenden Fenster den Namen und Typ des betroffenen Attributes prüfen.
- Ggf. für weitere Texturen wiederholen.
2. Attribut direkt prüfen
Danach müssen die genannten Attribute – in diesem Fall die Oberfläche GS Oberfläche – direkt geprüft werden. Hierfür ist wie folgt vorzugehen:

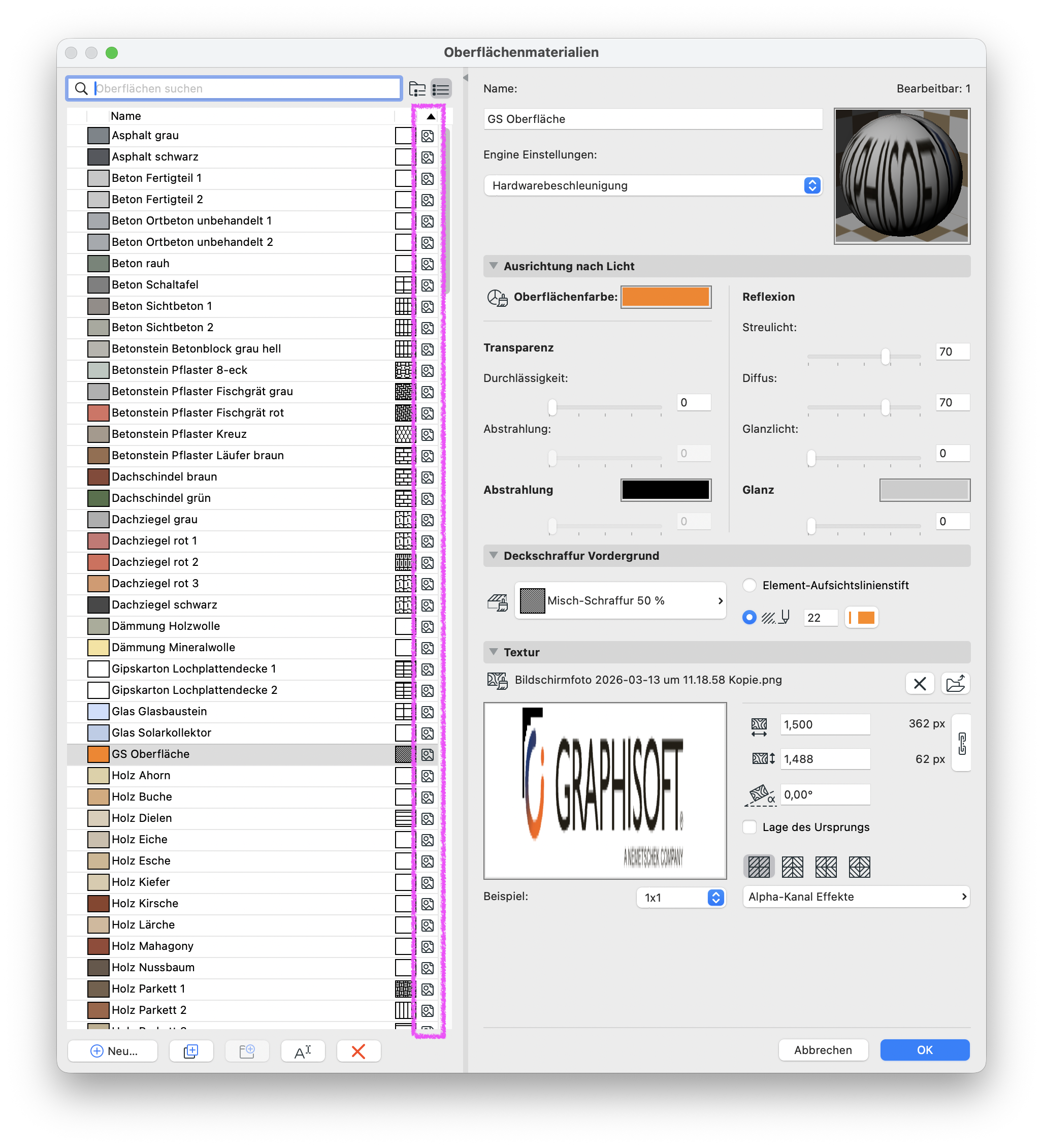

- Über Optionen > Element-Attribute > Oberflächenmaterialien... öffnen.
- In der oberen linken Suchleiste nach dem Attribut namentlich suchen.
- Anschließend das Attribut in der linken Spalte auswählen, damit der Inhalt des Attributes rechts angezeigt wird.

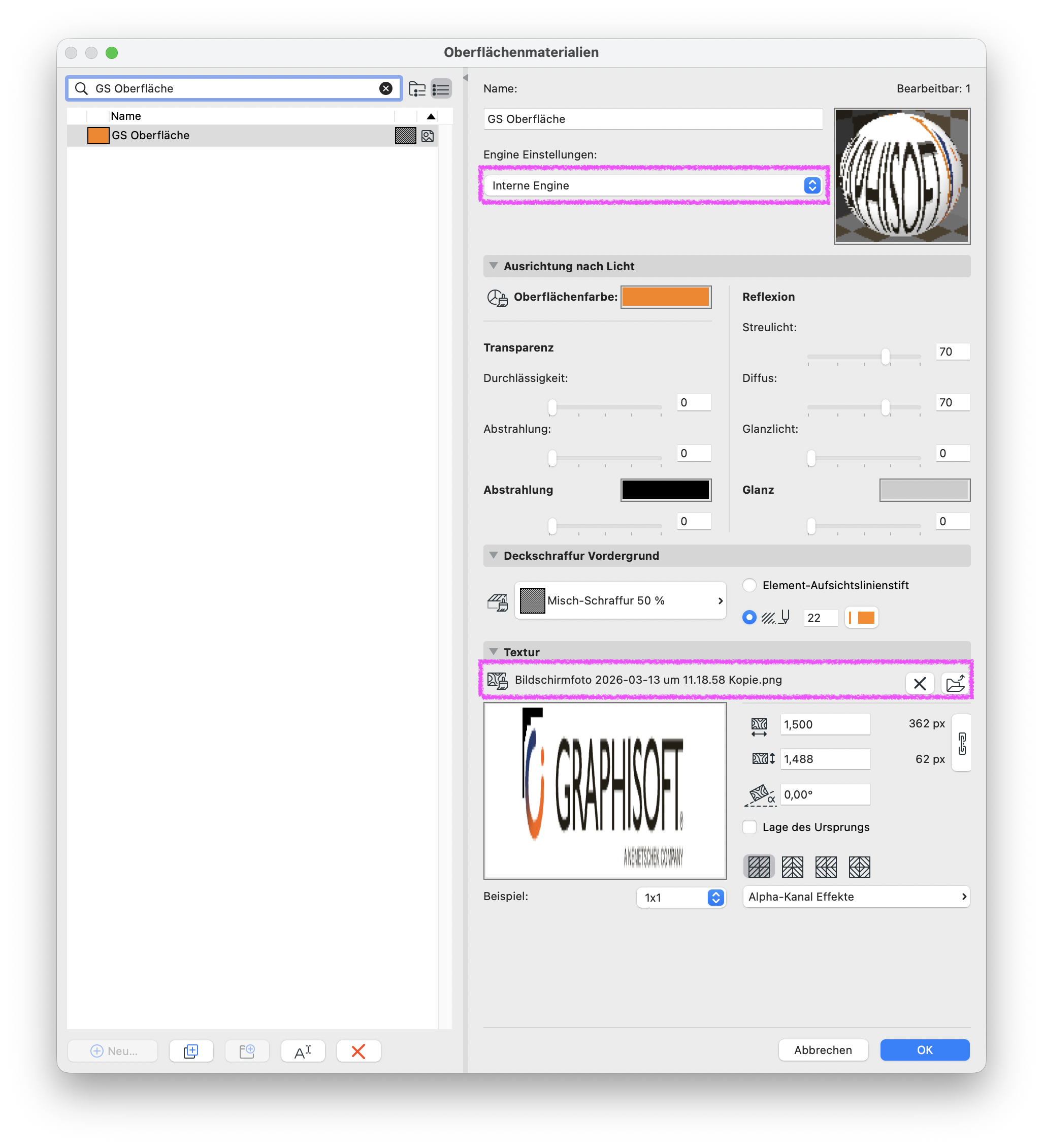

- Für Oberflächen gilt zuerst die Einstellung der Internen Engine auf Vorhandensein des Texturbilds zu prüfen und ggf. neu auszuwählen.

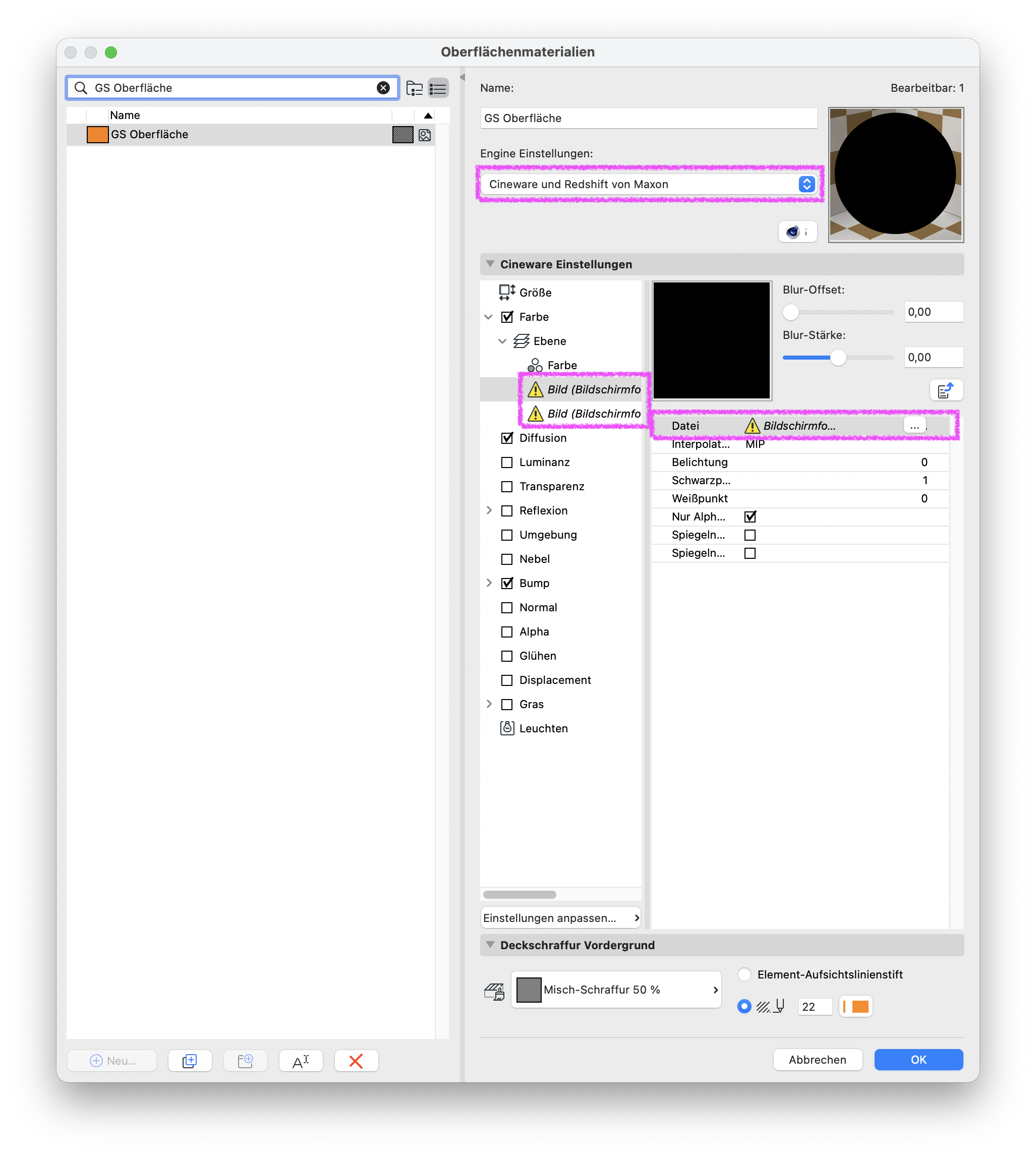

- Danach unter Engine Einstellungen: die Internen Engine auf die Cineware und Redshift von Maxon Engine umstellen.

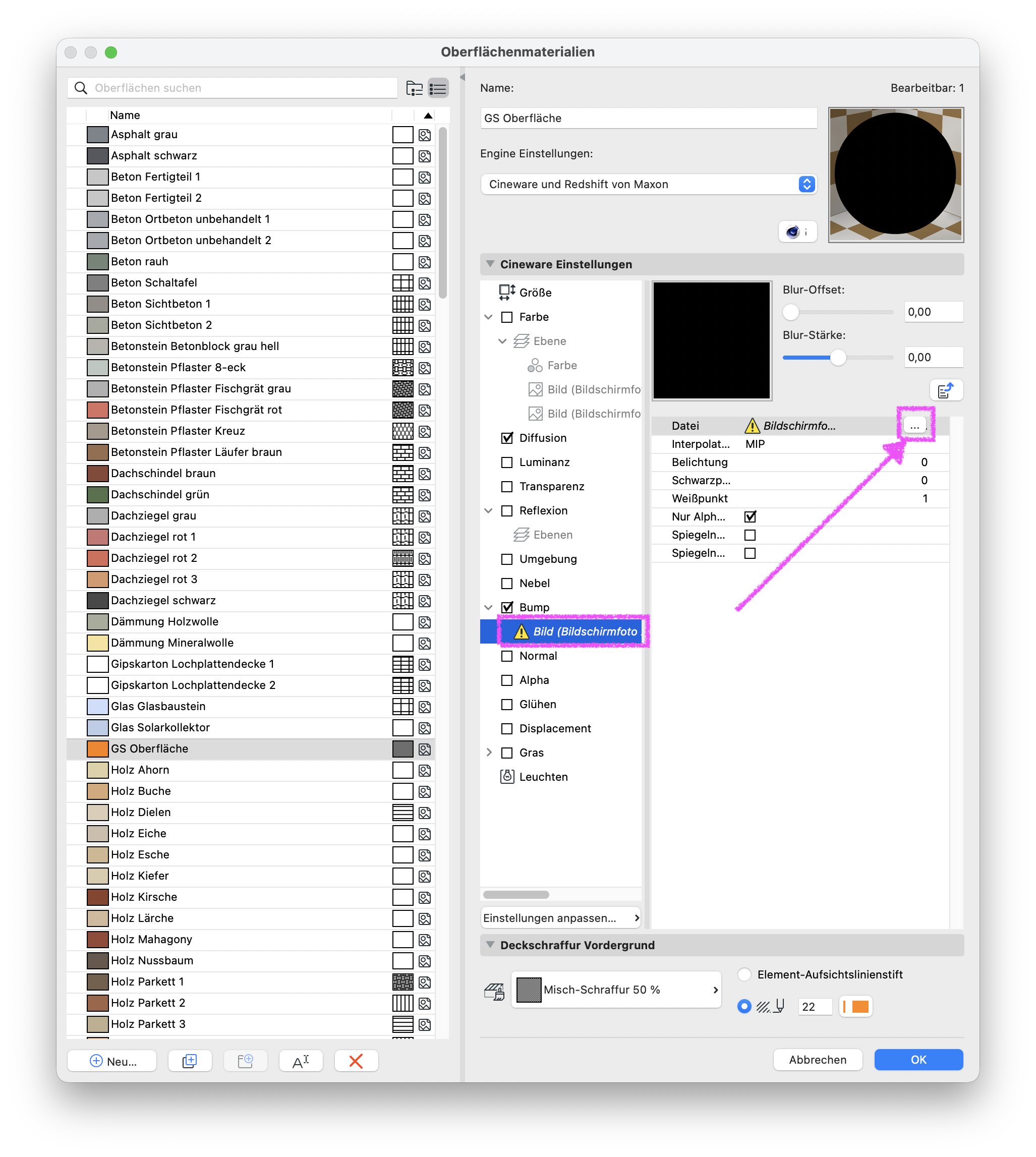

- In der Baumstruktur muss für die Cineware Render Engine geprüft werden, ob in einigen Unterpunkten – z. B. Farbe > Ebenen oder Bump – Texturbilder fehlen.

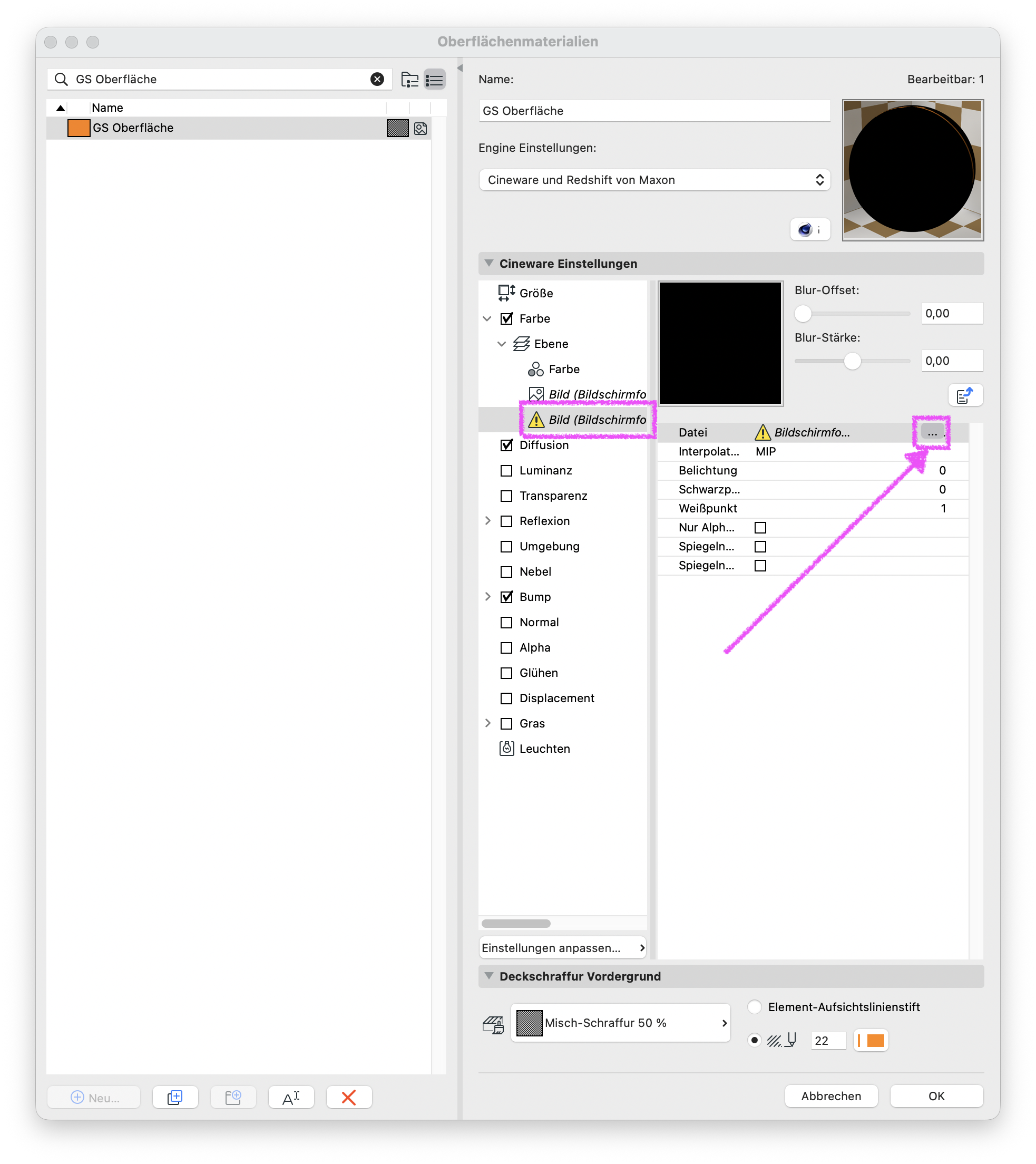

- Fehlende Texturbilder – mit gelbem Warndreieck gekennzeichneten Bilder – müssen über die Schaltfläche ... ersetzt werden.
Hinweis:

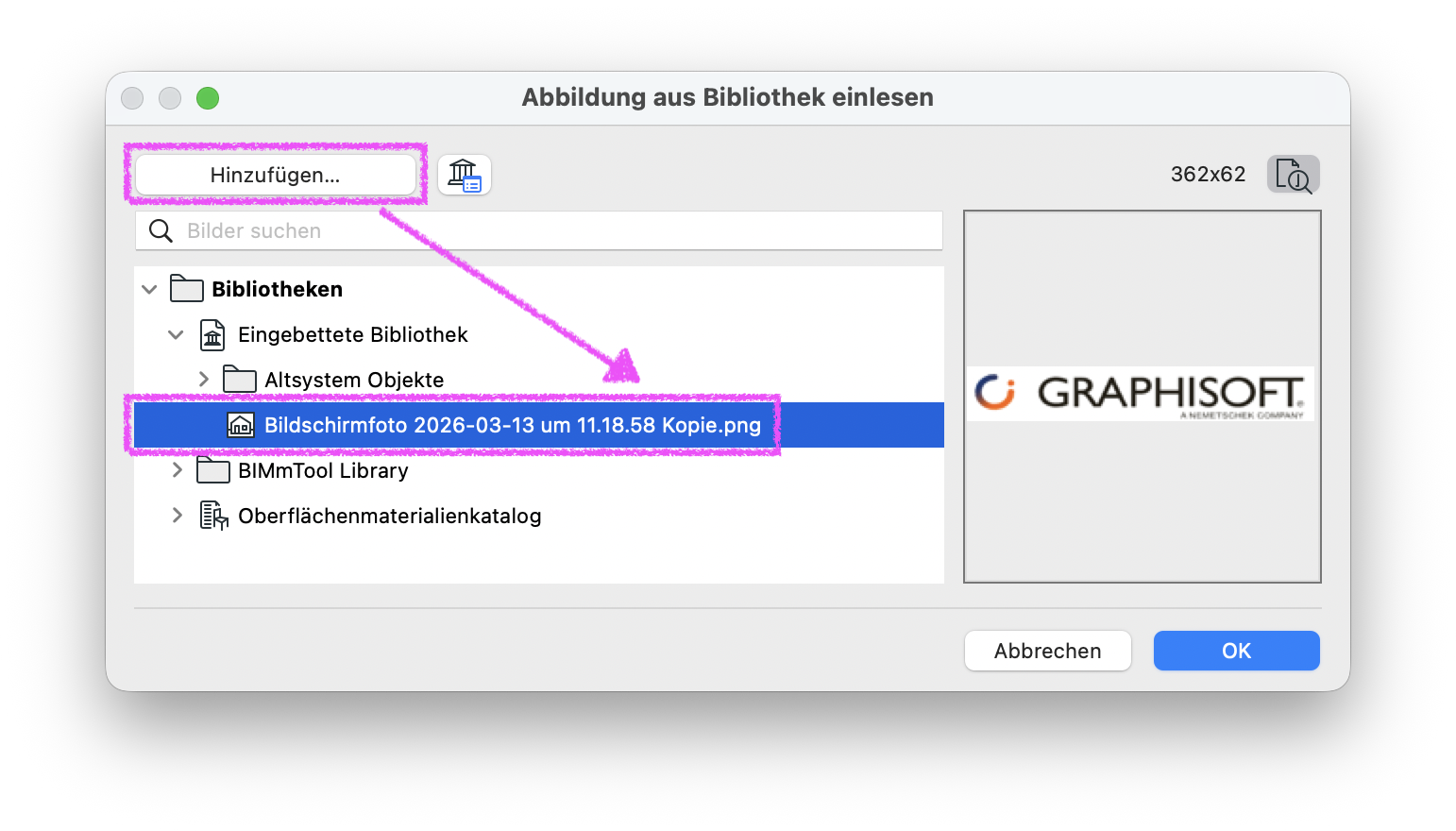

Die Oberfläche muss in der Datei verknüpft bzw. Teil der eingebetteten Bibliothek sein. Fehlt diese in der Datei, können Oberflächentexturen über die Schaltfläche Hinzufügen... hinzugefügt und ausgewählt werden. - Die Änderungen mit OK bestätigen.

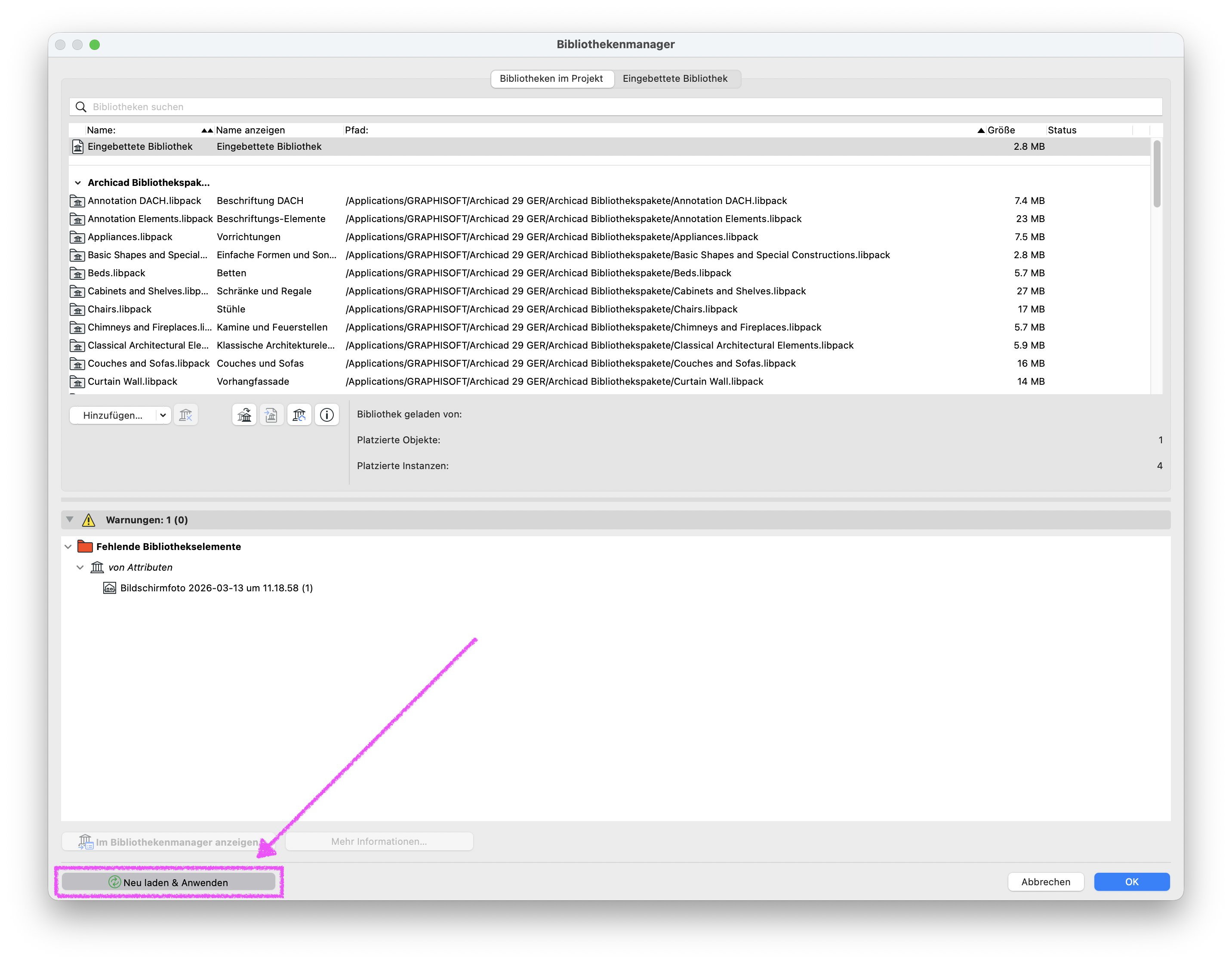

- Danach im Bibliothekenmanager die Schaltfläche Neu laden & anwenden betätigen.

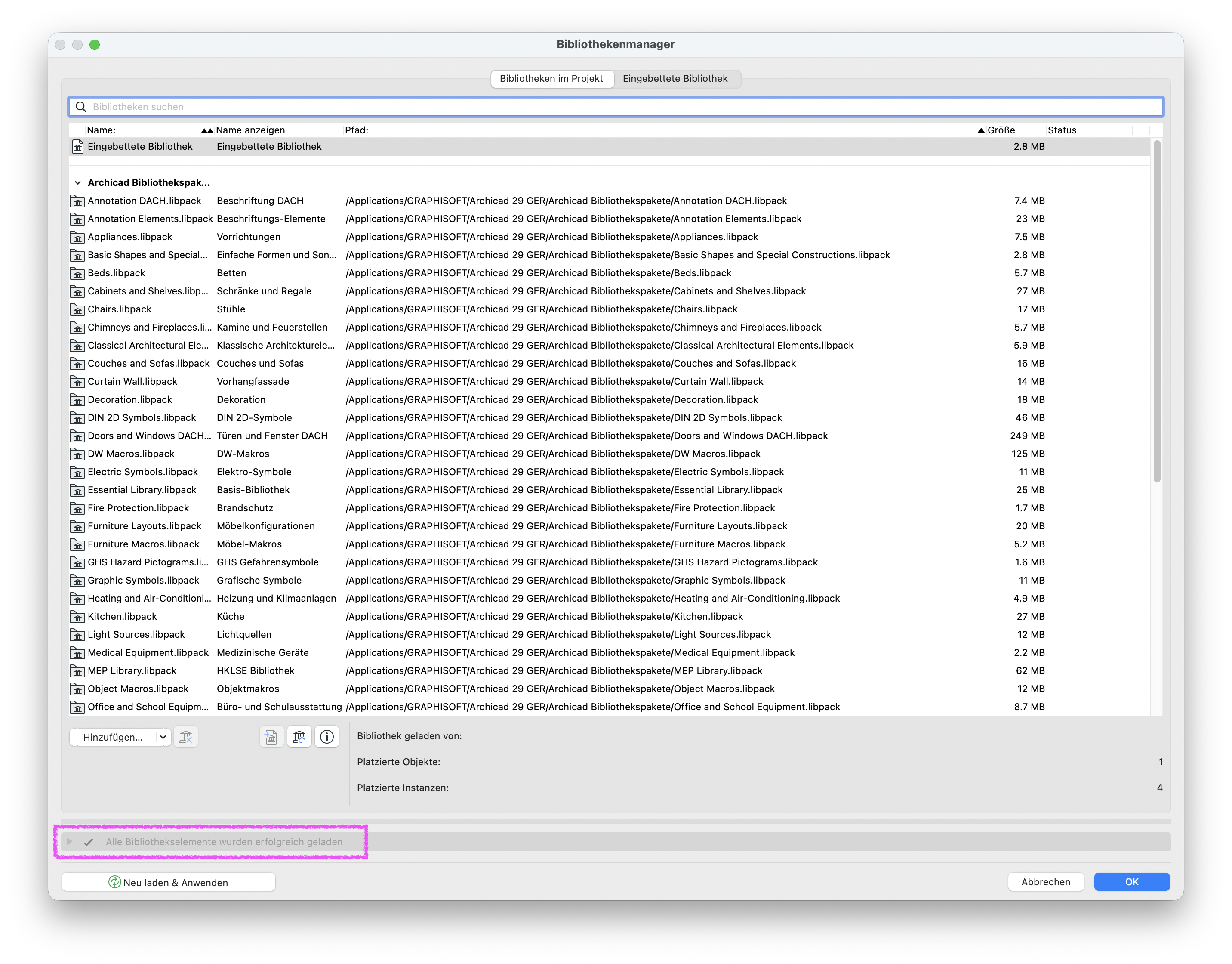

- Wenn alle Oberflächentexturen richtig zugeordnet wurden, werden keine Warnungen mehr unter von Attributen im Bibliothekenmanager angezeigt, nachdem die Bibliotheken neugeladen und angewendet wurden.
Hinweis:
Um fehlende Bibliothekselemente im Bibliothekenmanager zu vermeiden, sollte für den Datenaustausch ein Archicad Archivprojekt (.pla-Datei) verwendet werden. Diese enthalten alle im Projekt verwendeten Bibliothekselemente.
Fehlende oder abweichende Texturbilder von Oberflächen in der Cineware werden beim Rendern mit der Cineware abweichend der Internen Engine angezeigt.
