Problemstellung
Wenn eine DWG in Archicad importiert wird, wird die DWG Layer-Struktur nicht zur Archicad Ebenen-Struktur übergeben. Alle Elemente der DWG werden auf eine einzige Ebene übertragen.
Troubleshooting:
1. DWG wurde als Objekt importiert
Die Layer-Struktur einer DWG-Datei wird nur übernommen, wenn diese nicht als Objekt in Archicad hinzugefügt wird. Objekte in Archicad haben nur eine Ebene.
-

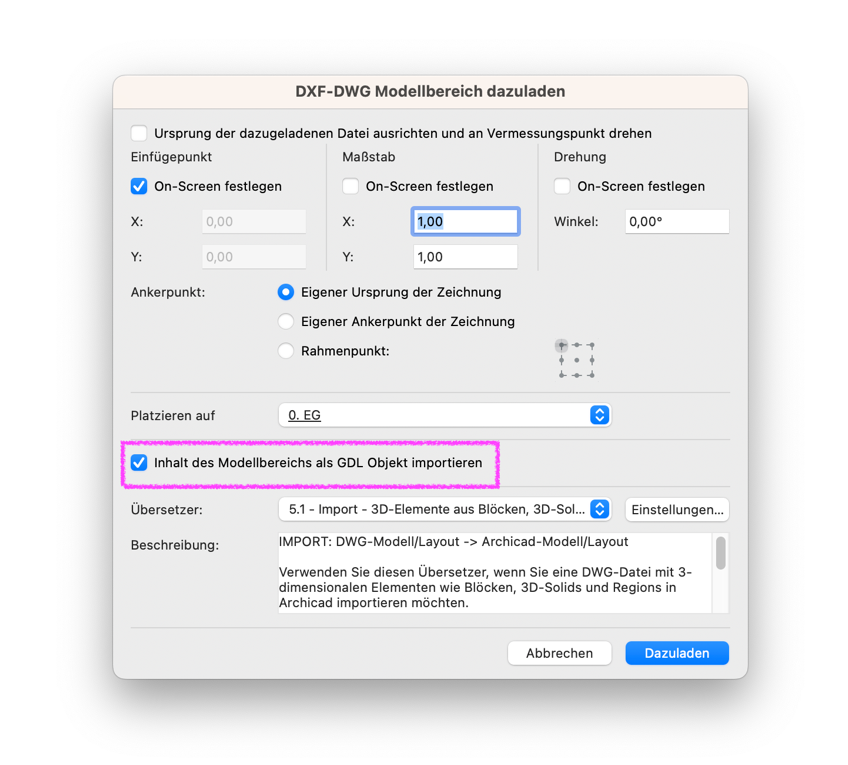

Wenn die DWG unter Ablage > Interoperabilität > Dazuladen… > Dazuladen aus Datei… in Archicad Datei importiert wurde, muss die Option Inhalt des Modellbereichs als GDL Objekt importieren in dem Dialogfenster DXF-DWG Modellbereich dazuladen deaktiviert werden. Wenn die Option aktiviert ist, wird die DWG als ein GDL-Objekt auf eine Ebene platziert.
- Wenn eine 3D DWG als Objekt geöffnet und eingelesen wird, ist es nicht möglich die Layer-Struktur der DWG in Archicad zu importieren. Die DWG wird als ein GDL-Objekt auf eine Archicad Ebene gelegt.
2. DWG wurde als Zeichnung platziert

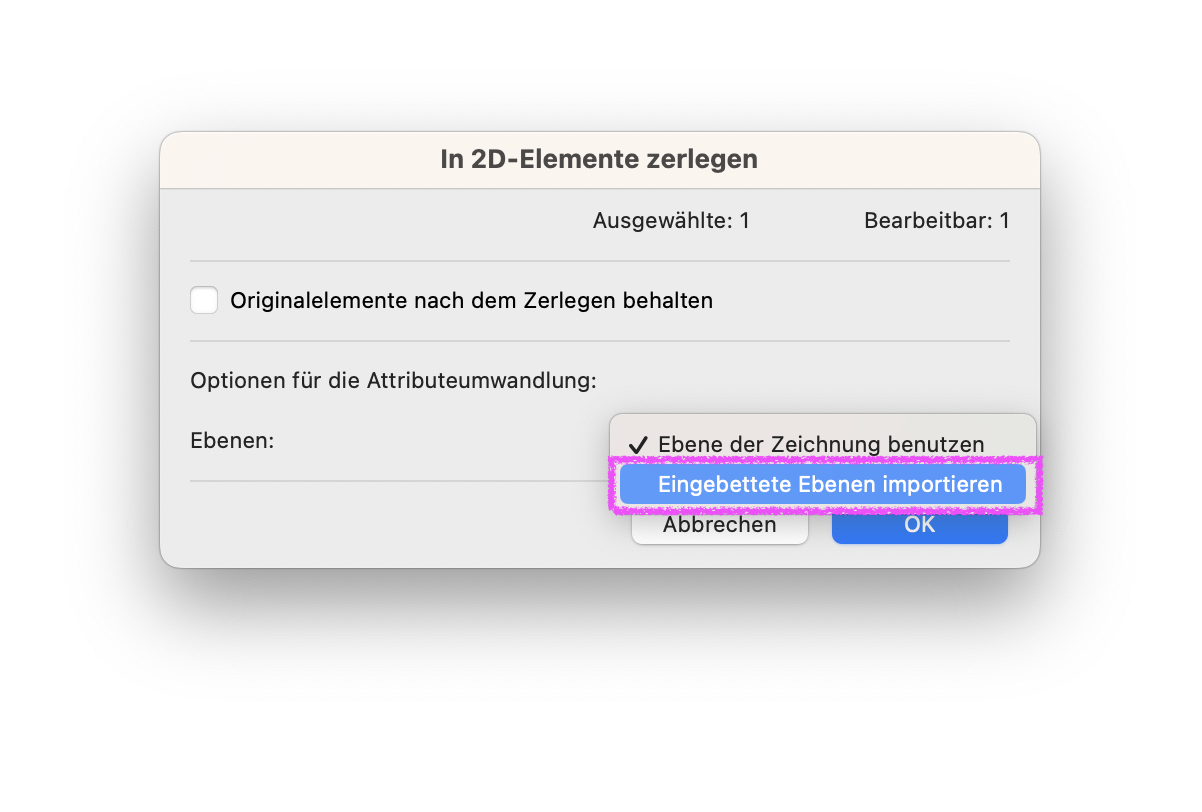

Wenn die DWG als Zeichnung in Archicad platziert wurde, wird diese nur auf eine Archicad Ebene gelegt. Es ist jedoch möglich, dass wenn die Zeichnung über Bearbeiten > Vereinigen & zerlegen > in 2D-Elemente zerlegen zerlegt wird, die Layer durch die Option Ebenen: Eingebettete Ebenen importieren in die Archicad-Datei als Ebenen zu übertragen.
Wenn die Option Ebene der Zeichnung benutzen ausgewählt wurde, werden alle Elemente auf die Ebene gelegt, mit der die DWG als Zeichnung platziert wurde.
Hinweis:
Wenn eine DWG als Zeichnung platziert wurde, muss die DWG nicht zerlegt werden, um bestimmte Ebenen auszublenden. Stattdessen kann in den Zeichnungs-Einstellungen unter Eingebettete Ebenen/Layer mit Ebenen/Layer der Zeichnung… bestimmte Ebenen für die platzierte Zeichnung ausgeblendet werden.
