Problemstellung

Im Raum wird der Abzug durch das Dach nicht berücksichtigt.

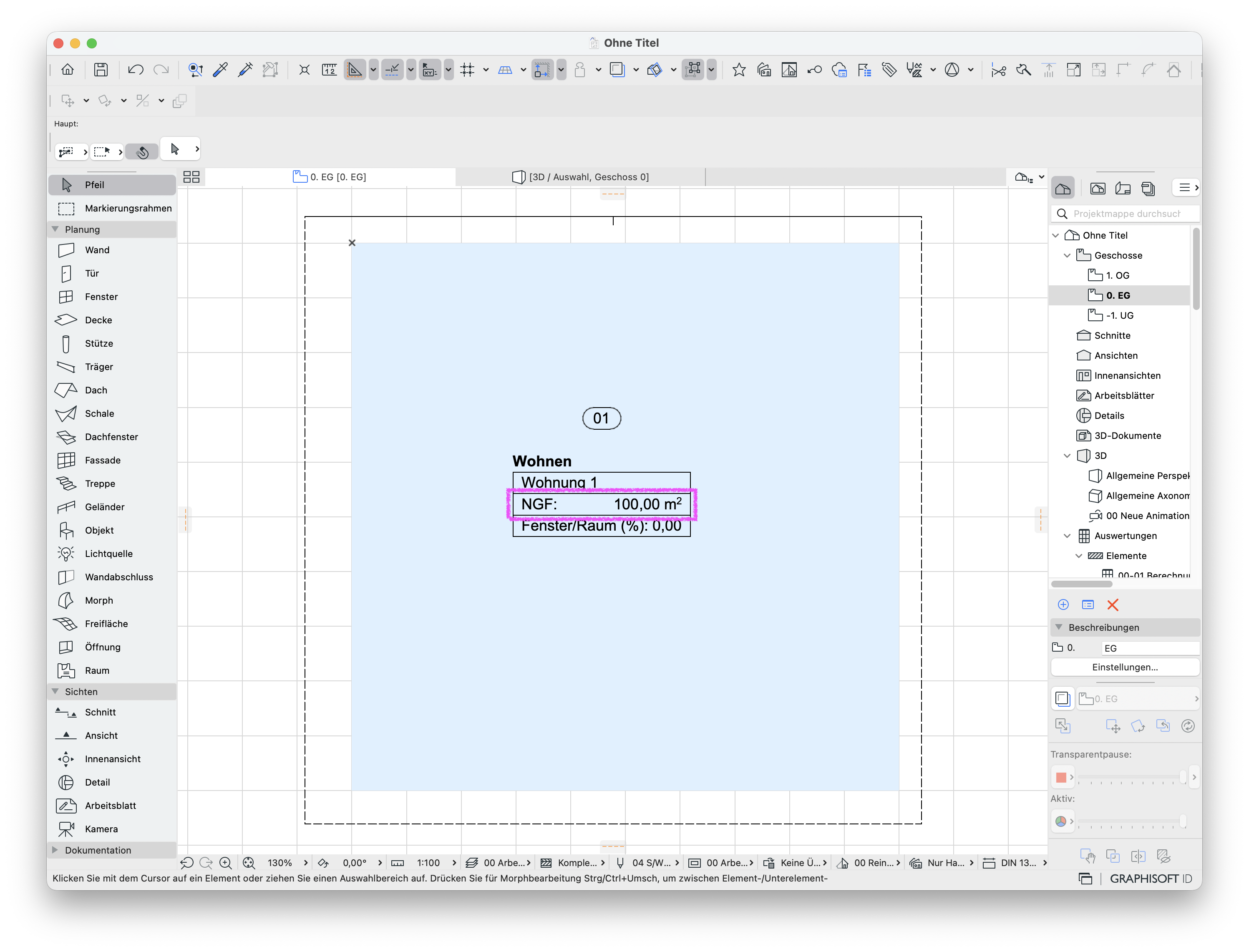

Programmfenster von Archicad mit offnen Grundriss mit einen platzierten Raum, mit zugroßer NGF-Fläche trotz der vorhanden Dachfläche.

Troubleshooting

1. Projekt-Präferenzen prüfen

Die Größe des Abzug von Räumen unter einer gewissen Höhe wird durch die Projekt-Präferenz festgelegt und muss wie folgt geprüft werden:

Unter Optionen > Projektpräferenzen > Raumflächen... öffnen.

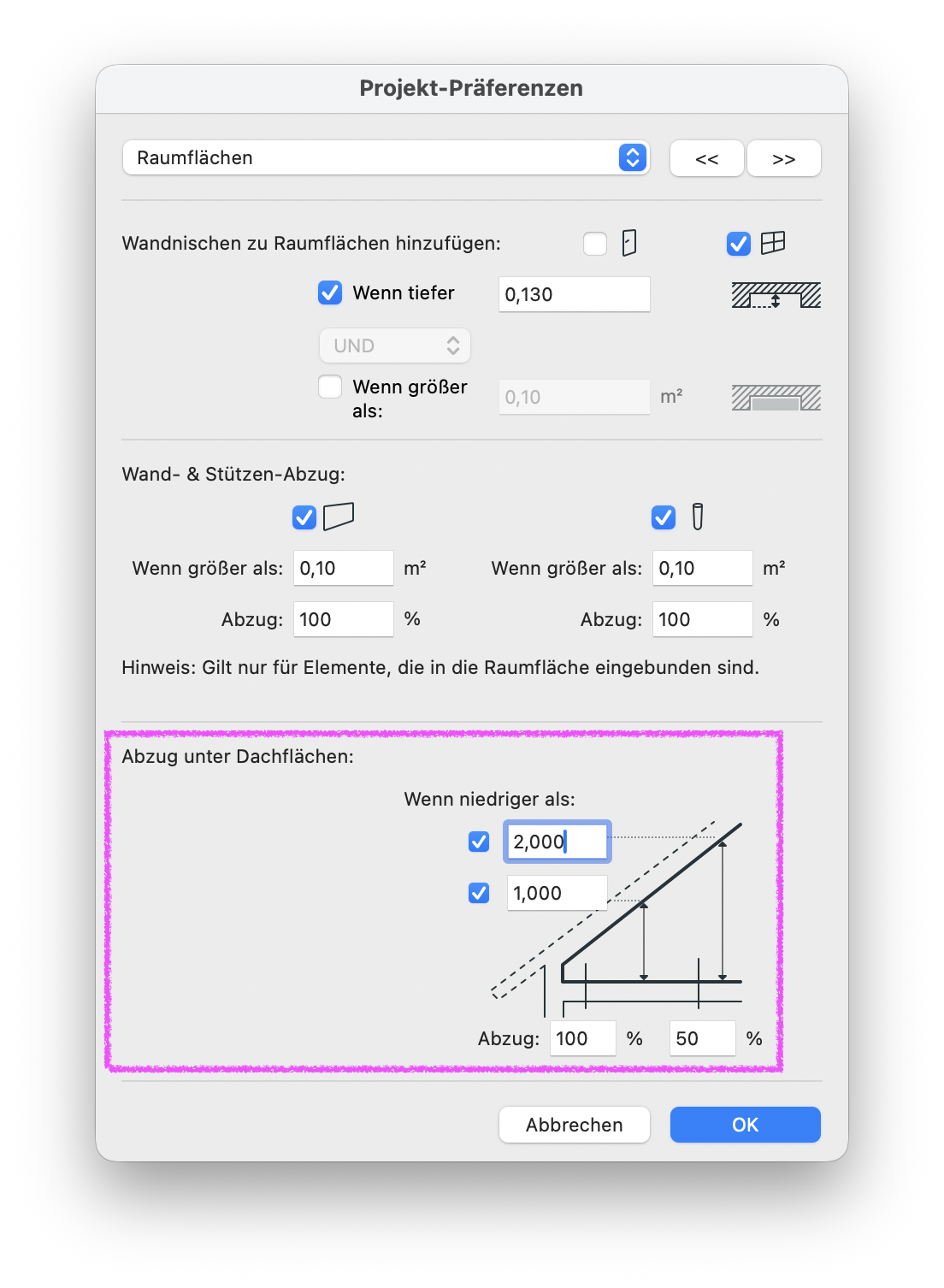

Unter Raumflächen > Abzug unter Dachflächen: die getätigten Einstellungen prüfen und ggf. den Abzug anpassen.

2. Raum und Dach verschneiden

Es kann nur ein Abzug durch das Dach im Raum berechnet werden, wenn das Dach und der Raum miteinander verschnitten sind. Sind die Elemente nicht miteinander verschnitten, kann auch kein Abzug für den Raum durch das Dach erfolgen.

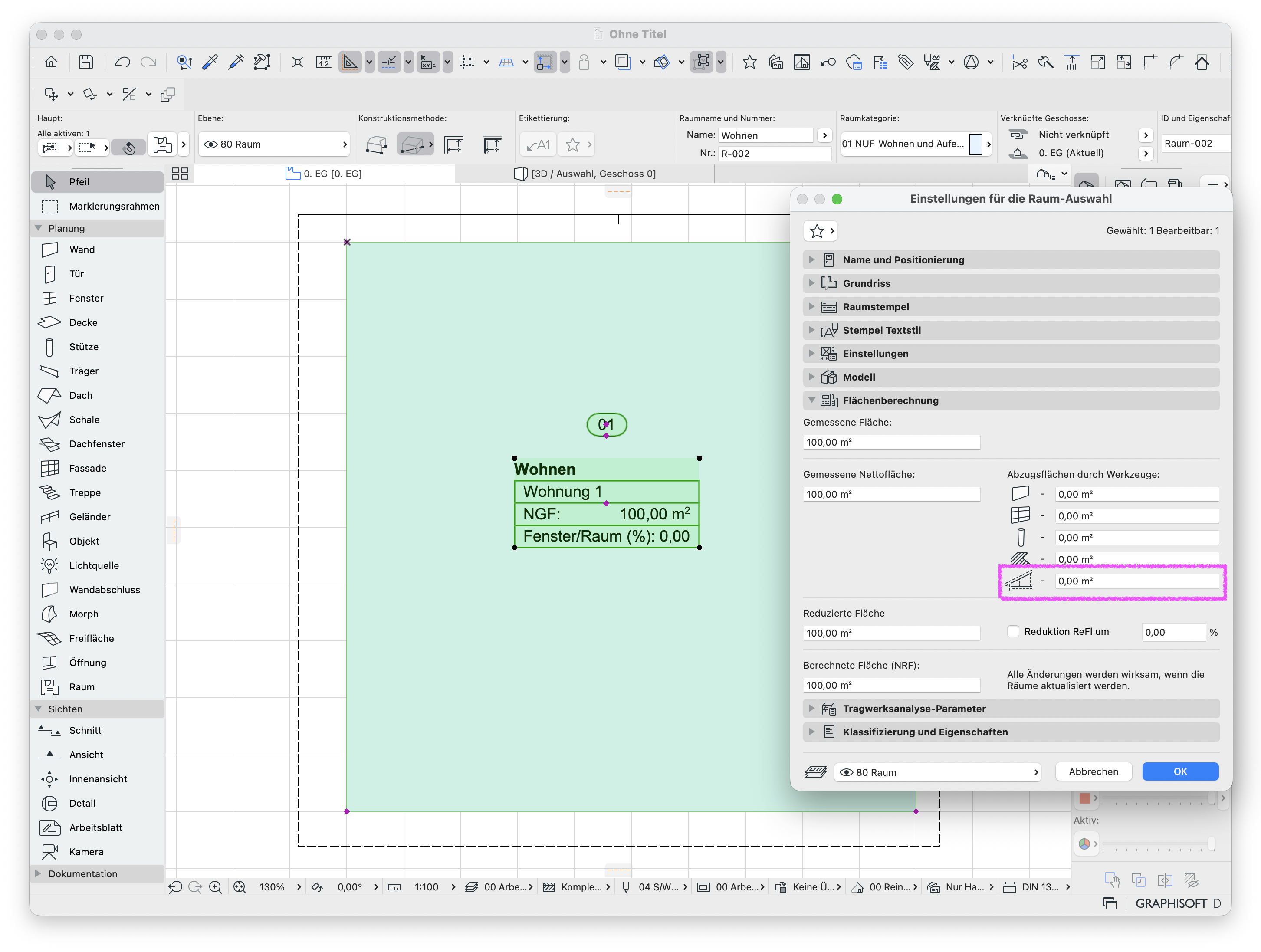

Programmfenster von Archicad im Grundriss mit selektierten Raum und offenen Raum-Einstellungen, bei denen im Reiter 'Flächenberechnung' für die Abzugsfläche der Dachfläche 0 Quadratmeter angegeben wird.

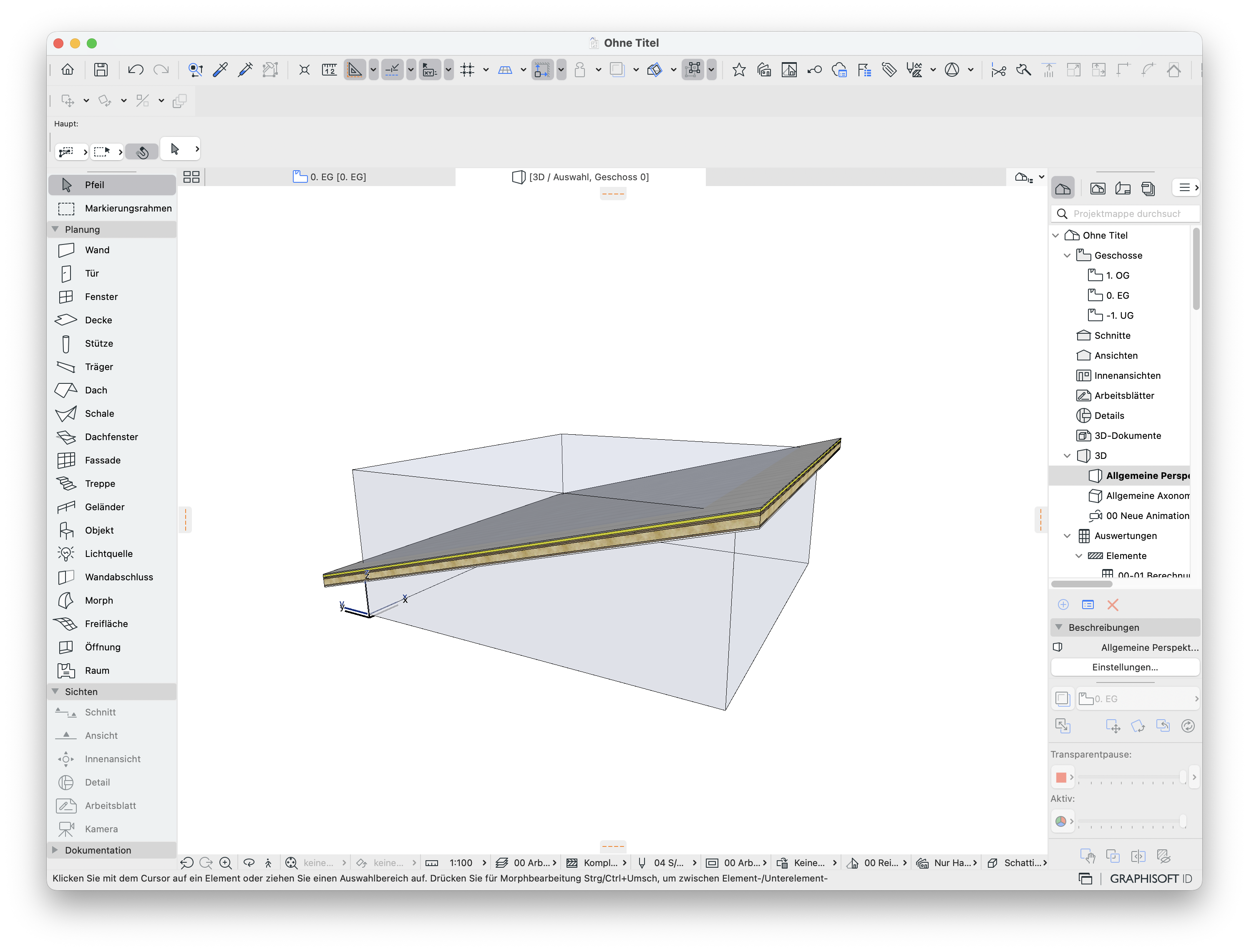

3D-Modell mit nicht verschnittenen Raum und Dachfläche.

Es kann einer der folgenden Verschneidungsbefehle verwendet werden:

Trimmen
- Den Raum und das Dach im Grundriss auswählen.
- Über Planung > Verbinden > Elemente mit Dach/Schalte trimmen ausführen.
- Der Trimmbefehl auf den Raum ist assoziativ zum Dach.
Raum beschneiden
- Der Befehl kann nur auf Einzeldachflächen angewandt werden.
- Den Raum und das Dach im Grundriss auswählen.
- Über Planung > Dach Extras > Raum beschneiden ausführen.
- Der Befehl Raum beschneiden ist nach dem Ausführen nicht mehr zum Dach assoziativ. Wenn das Dach gelöscht wird, bleibt der Befehl damit erhalten. Die Verschneidung muss über Alle Verschneidungen aufheben entfernt werden.
Solid Element-Befehle (SEO)
- Über Planung > Solid Element-Befehle... öffnen.
- Den Raum als Ziel festlegen.
- Das Dach als Operator festlegen.
- Abzug mit Verlängerung nach oben wählen und den Befehl ausführen.
- SEOs auf den Raum sind assoziativ zum Dach.
  Hinweis:
  Eine hohe Anzahl an Solid Element-Befehlen kann sich auf die Performance der Datei auswirken.

Das Ergebnis und die Richtigkeit der Verschneidung muss im 3D geprüft werden. Hierfür muss der Raum und das Dach im Grundriss ausgewählt werden. Danach einen Rechtsklick auf die Elemente durchführen und durch die Auswahl mit dem Kontextmenü-Befehl Auswahl in 3D anzeigen im 3D anzeigen lassen.

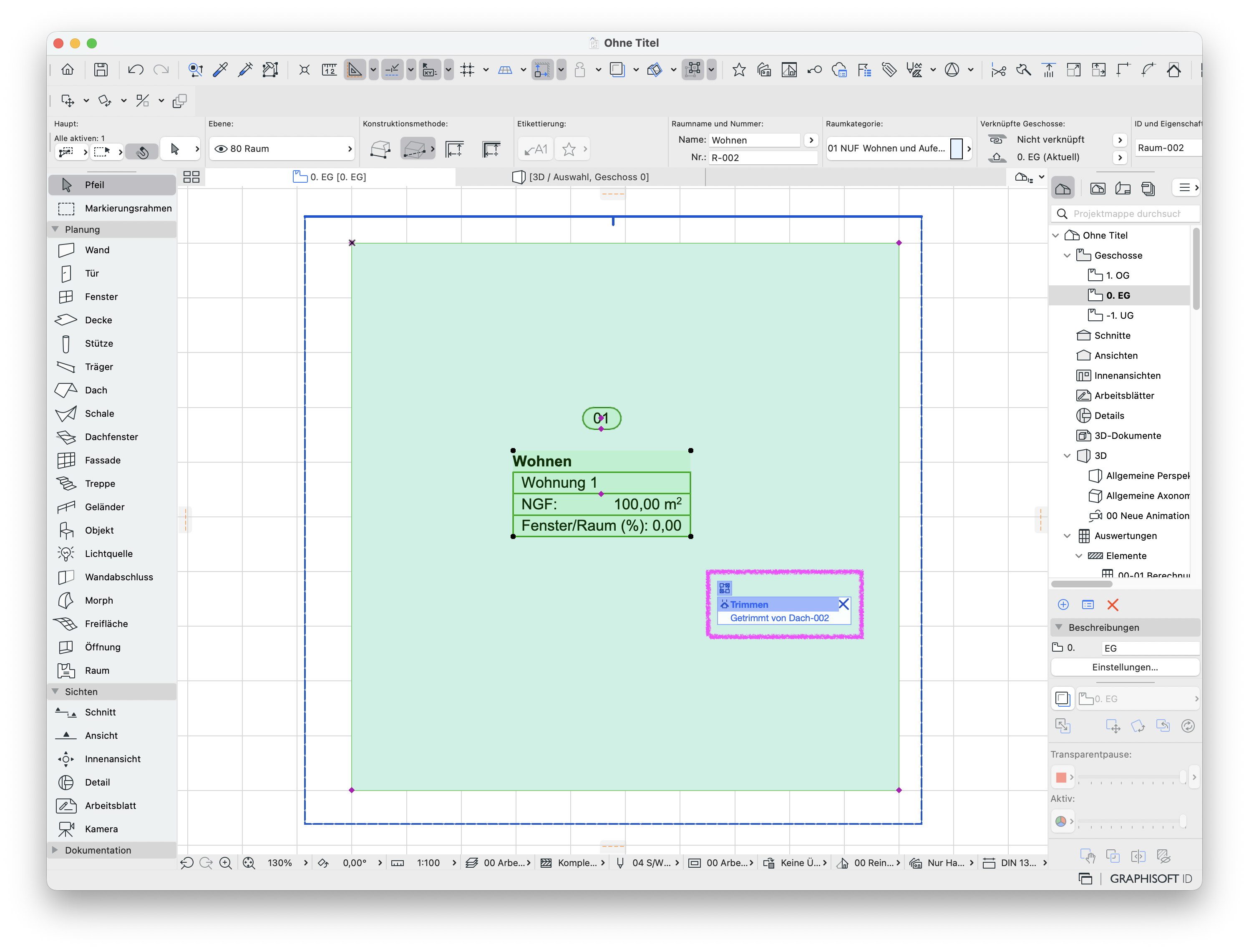

Grundrissdarstellung von Raum, bei dem ein Trimmbefehl angezeigt wird.

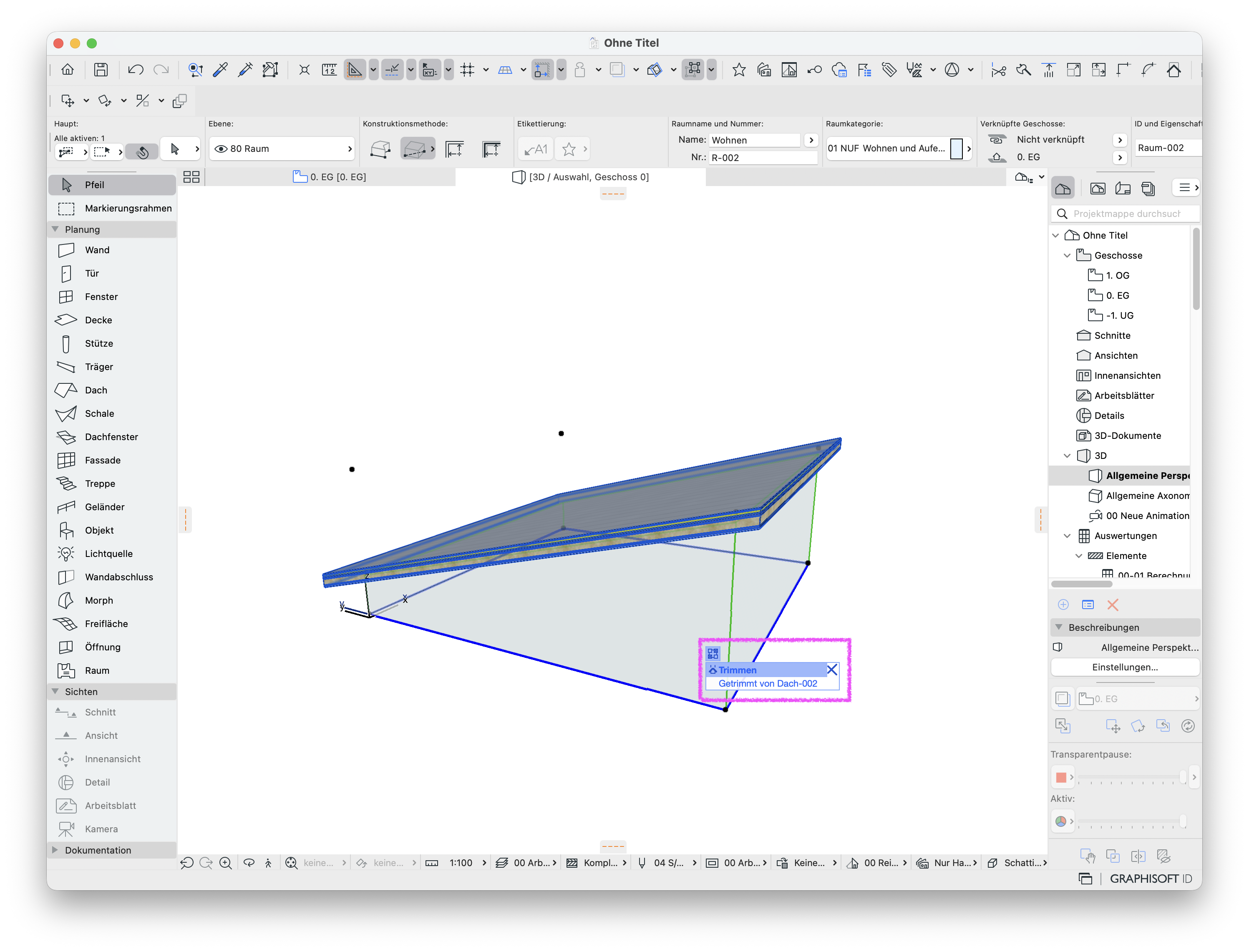

3D-Modell bei dem der Raum durch das Dach getrimmt wurde und die Elemente dadurch miteinander verschnitten sind.

Hinweis:

Raum und Dach müssen sich überlappen, damit diese miteinander verschnitten werden können.

Wenn der Raum nicht dem Dach beschnitten wurde, aber niedriger als die in der Projekt-Präferenz festgelegten Höhen ist, erfolgt automatisch ein Abzug.

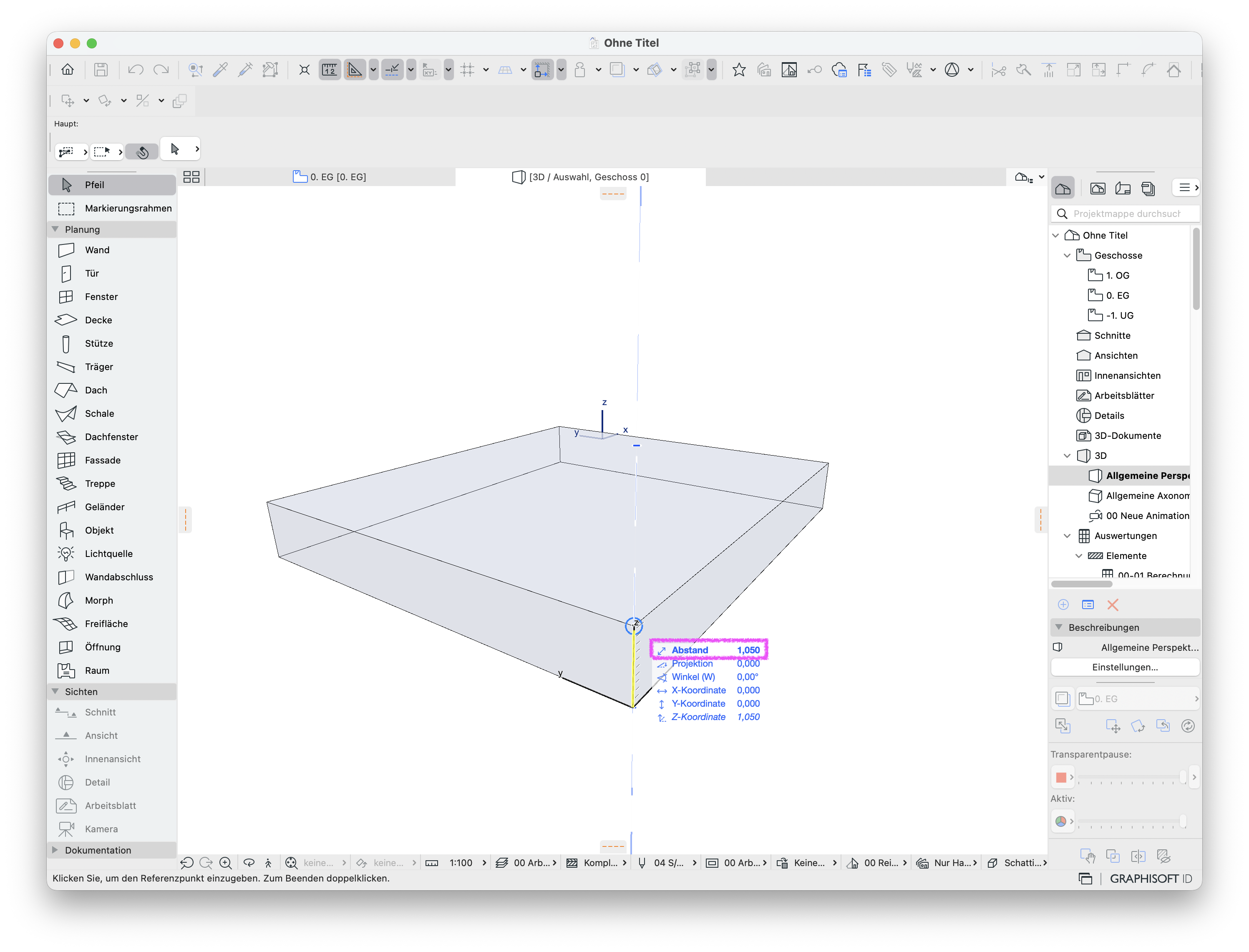

3D-Darstellung eines Raum, der niedriger als 2 m ist.

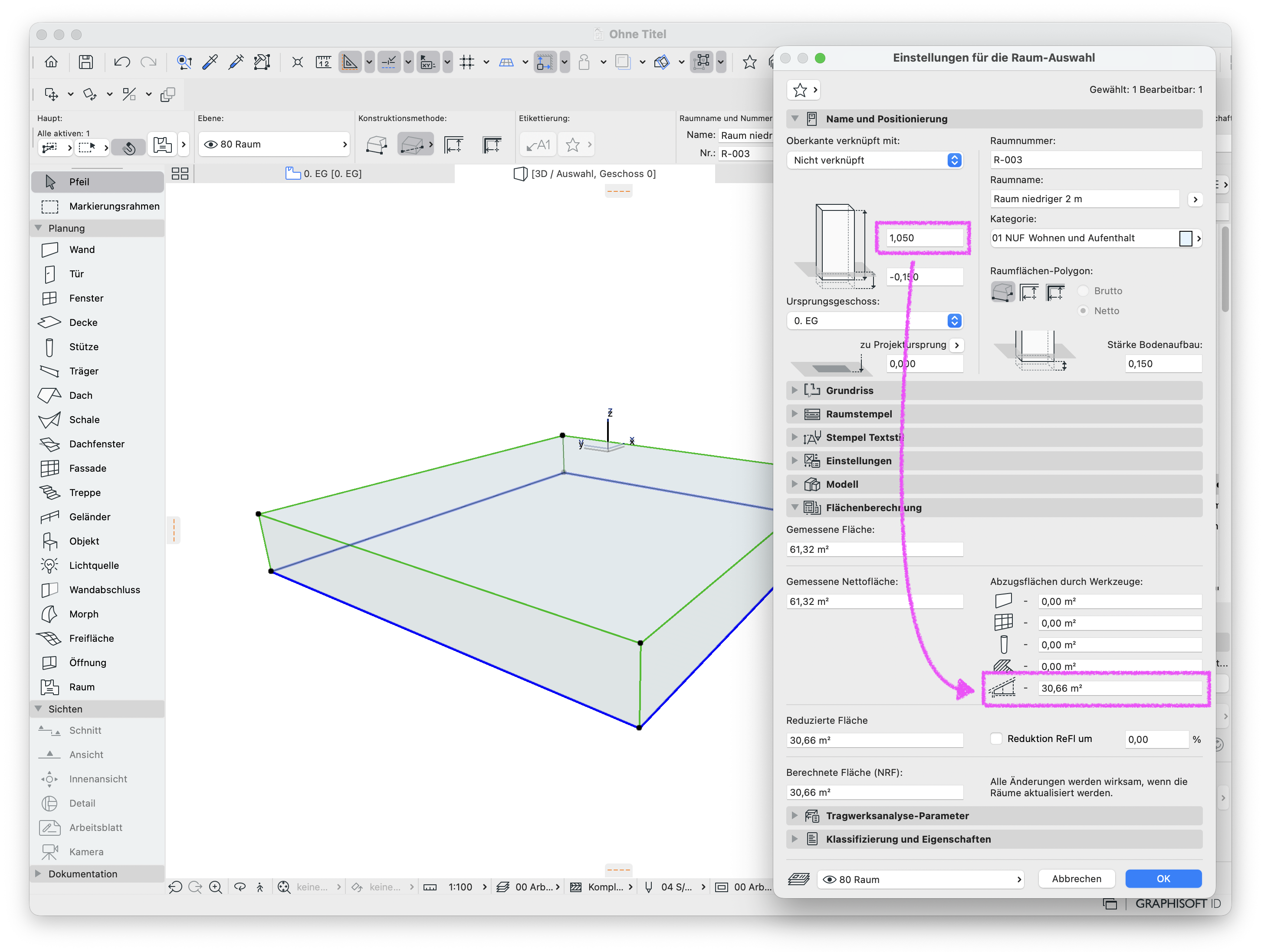

3D-Darstellung eines Raum, mit Höhe niedirger als 2 m und ohne Dachschräge mit Abzugsfläche für die Dachschräge.

Es sollte beachtet werden, dass die angezeigte Einheit für Projekt-Präferenzen, Auswertungen, Werkzeug und Grundriss in unterschiedlichen Einheiten angezeigt werden können.

Die Bemaßungs-Einstellungen legen im Grundriss die Einheiten für die Raumstempel fest.
In der Auswertung, Flächenberechnungs-Add-On und Auto-Text-Etiketten legt die Berechnungseinheit die Einheiten fest.
Währenddessen bestimmen die Arbeitseinheiten die im Raum-Werkzeug angezeigten Werte.

Damit kann ein nur 2 cm hoher Raum in den Werkzeugeinstellungen vermeintlich größer aussehen, als dieser tatsächlich ist. Die Höhe der Räume sollte deswegen immer im 3D geprüft werden.

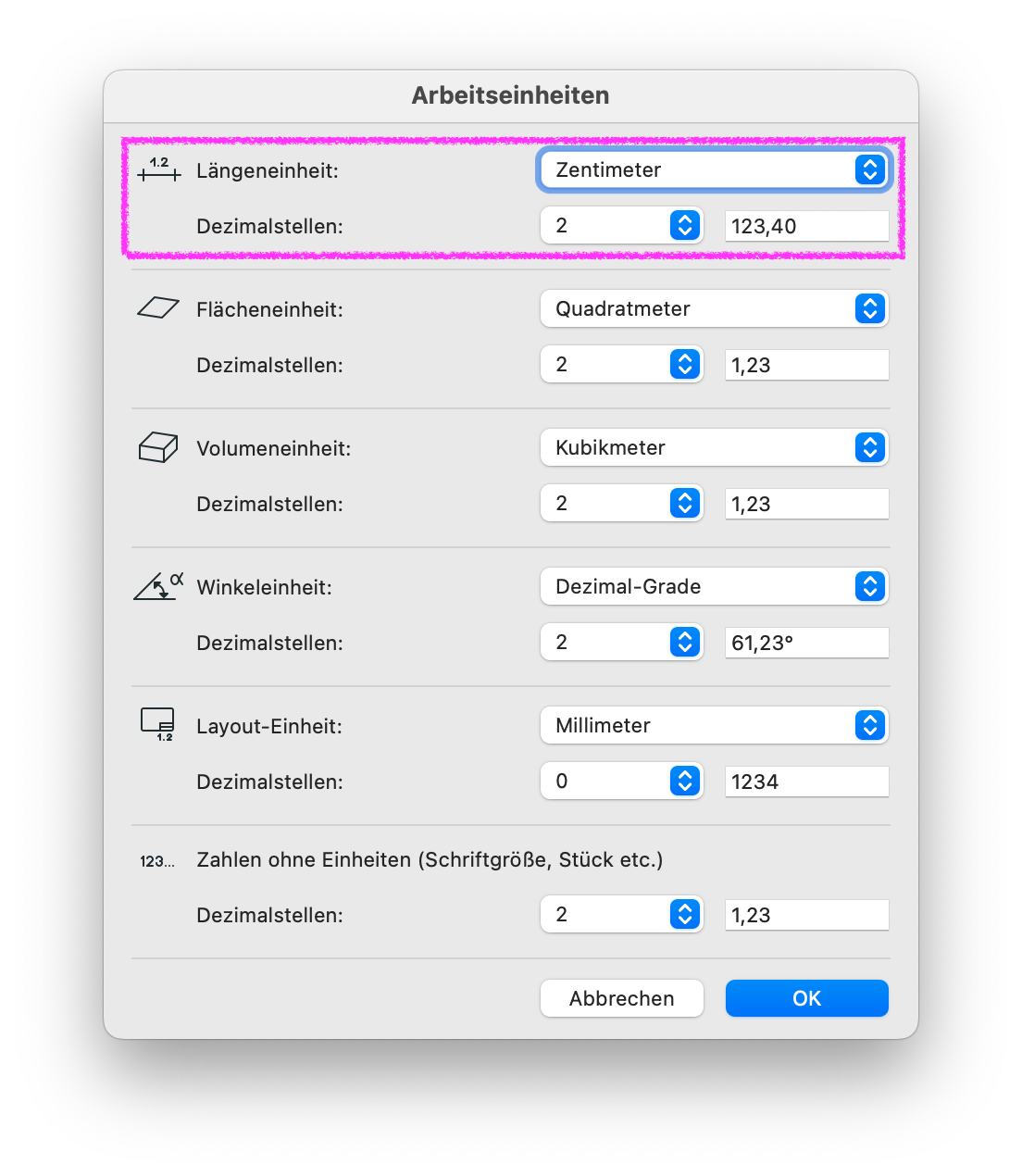

Längeneinheit für Arbeitseinheiten in Zentimeter statt Metern angegeben.

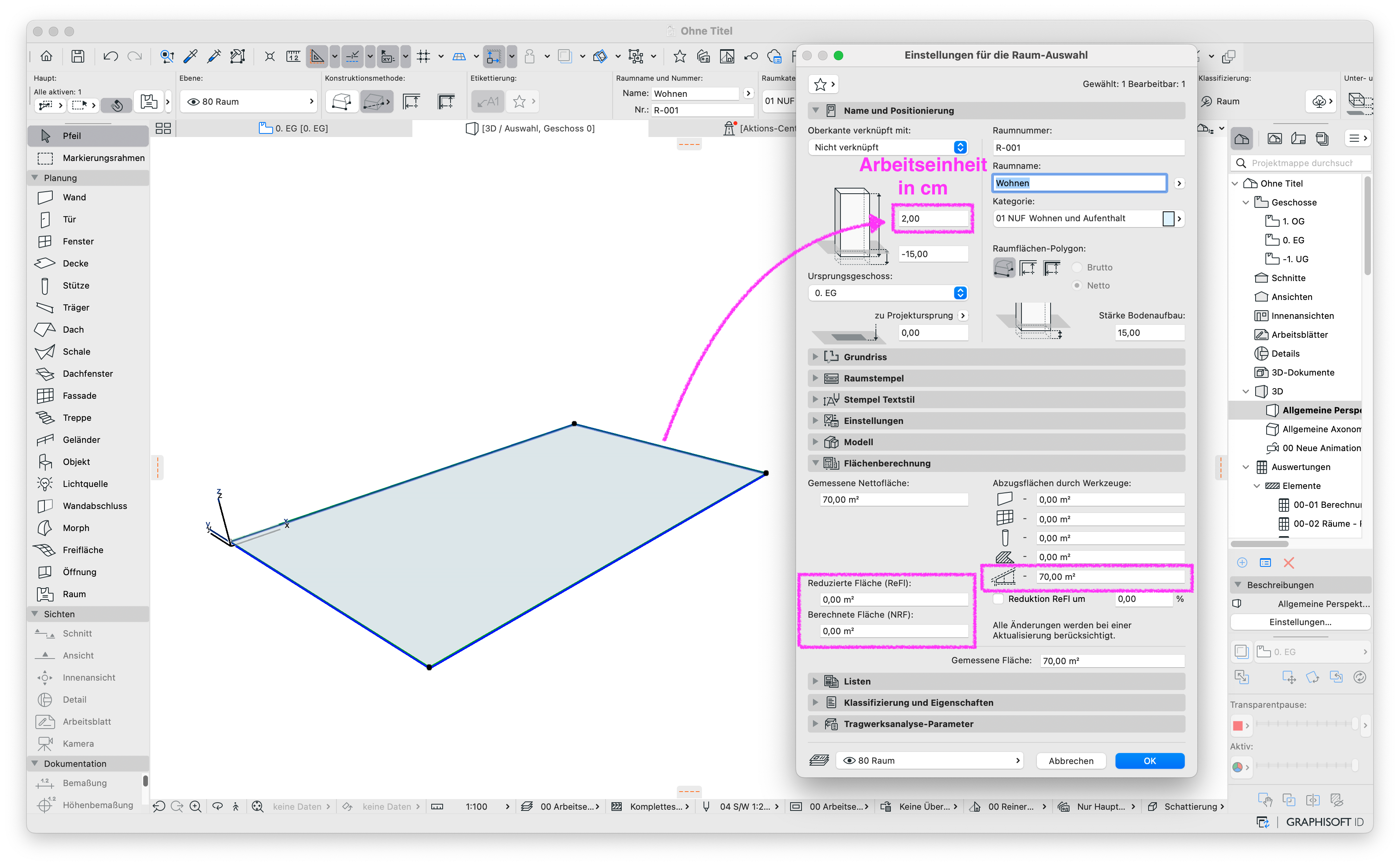

Raum wirk als hätte er eine passende Höhe in den Einstellungen, während das 3D deutlich zeigt, dass dieser keine 2 m, sondern 2 cm hoch ist.

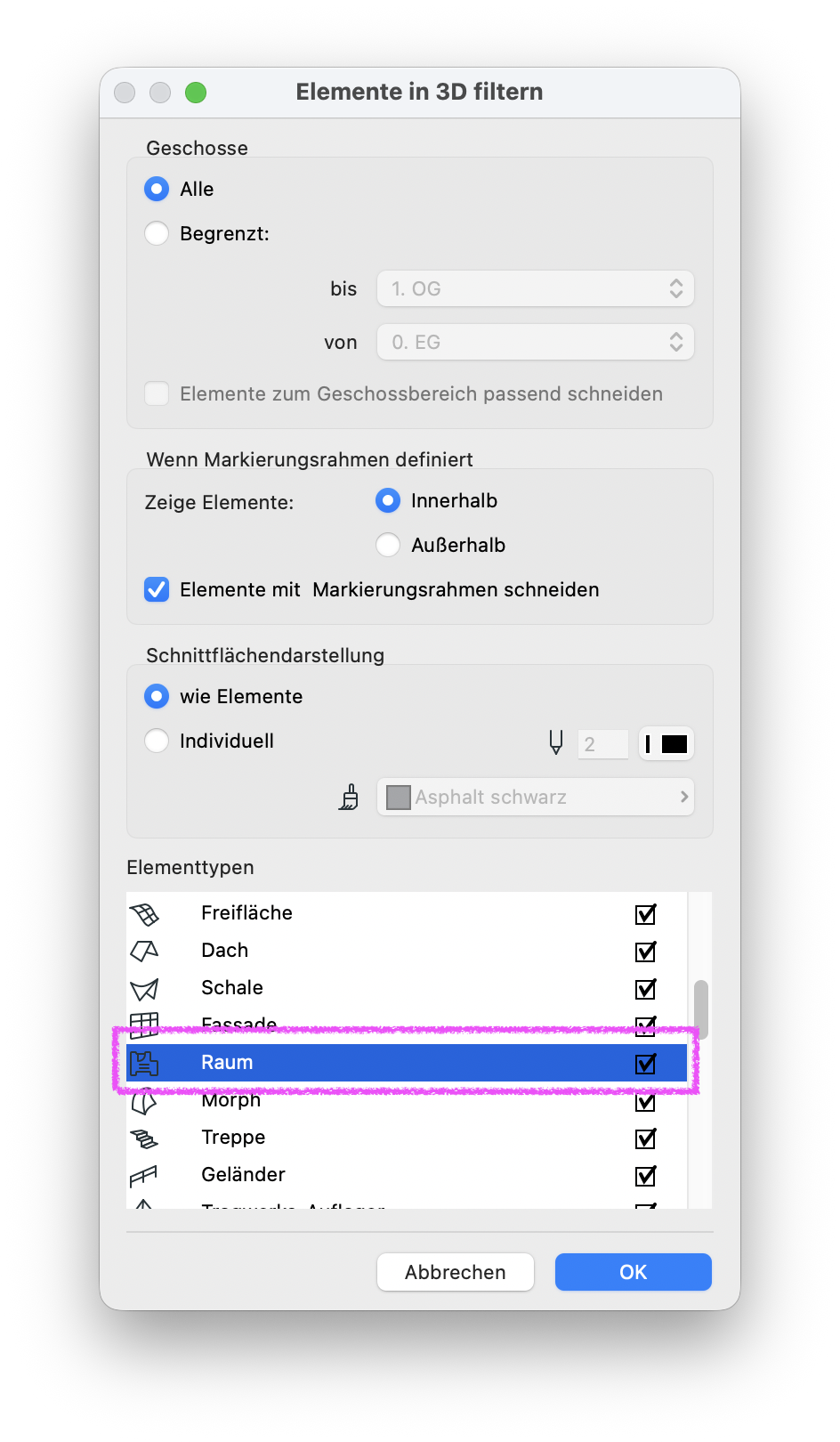

Wenn der Raum im 3D nicht sichtbar ist, muss überprüft werden, dass die Ebene des Raums aktiv ist und unter Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden... muss der Raum für Elementtypen aktiv sein.

3. Raum aktualisieren

Nachdem der Raum durch das Dach geschnitten wurde, muss über Planung > Räume aktualisieren... der Raum aktualisiert werden.

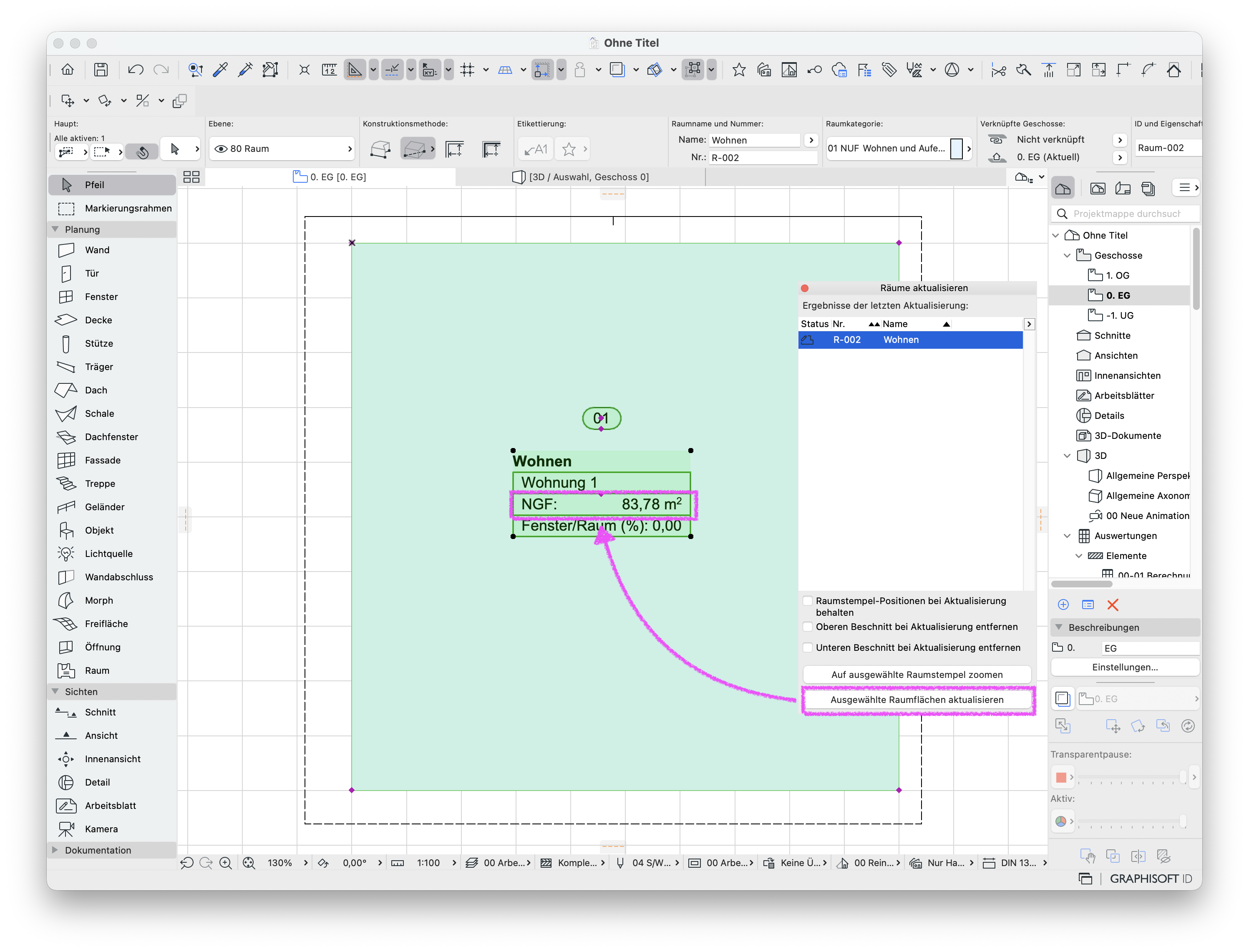

Aktualisierter Raum mit angepasster Fläche nach der Aktualisierung unter NGF.

Hinweis:

Räume müssen immer manuell aktualisiert werden, wenn Änderungen an diesen durchgeführt werden.

Wenn der Raum aufgrund von Raumstatus-Problemen nicht aktualisiert werden kann, muss dem Troubleshooting Raum platzieren / aktualisieren aufgrund von Raum-Statusproblemen nicht möglich gefolgt werden.

4. Angezeigte Fläche im Raumstempel prüfen

Nachdem der Raum beschnitten und aktualisiert wurde, muss in den Raum-Einstellungen unter Flächenberechnung geprüft werden, dass die Abzugsfläche für die Dachschräge entsprechend aufgelistet wird.

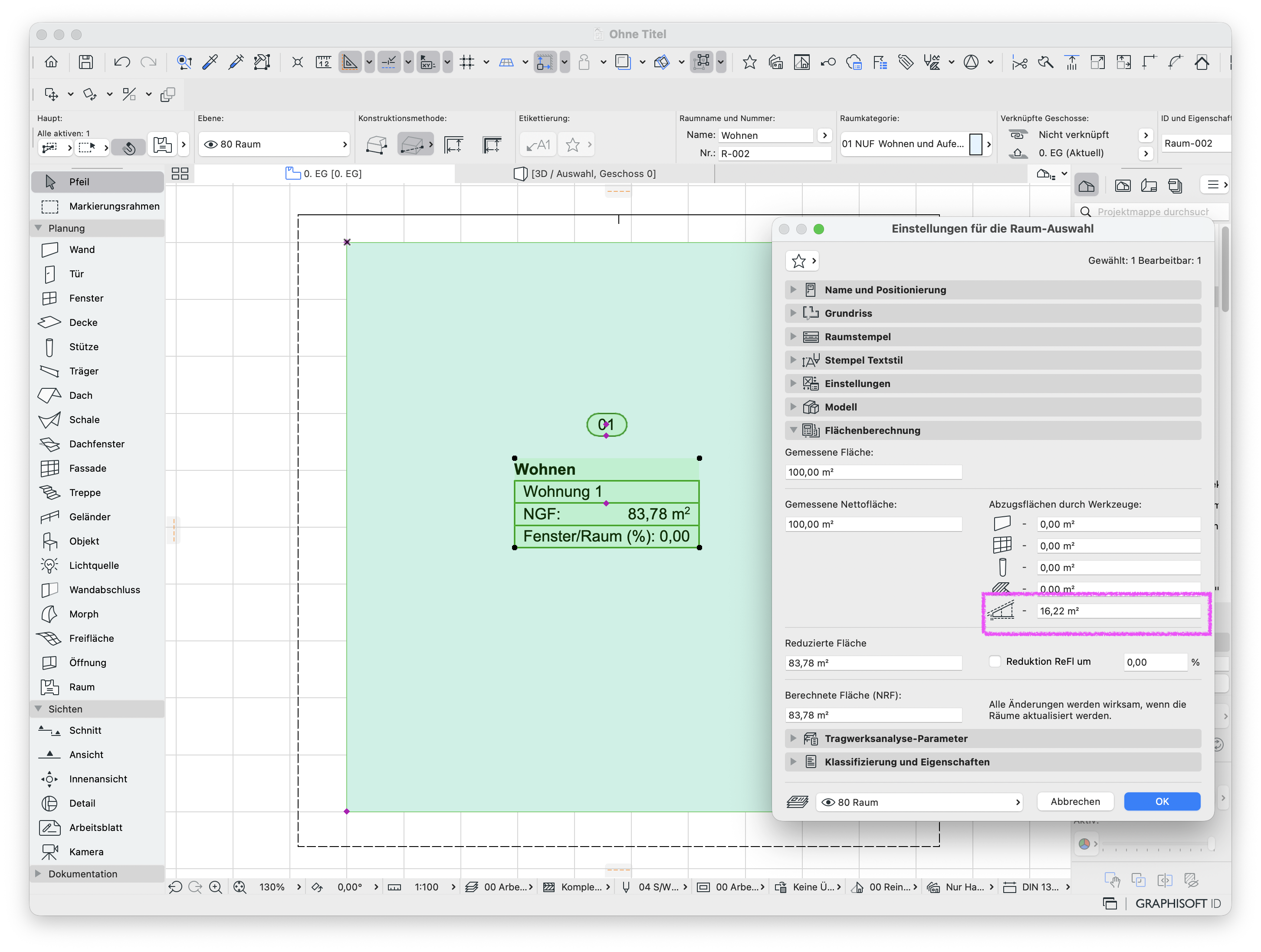

Nachdem die Schritte 1-3 durchgeführt wurden, wird in den Raum-Einstellungen unter Abzugsflächen für die Dachschräge der Abzug angezeigt und im Raumstempel unter NGF wiedergegeben.

5. Inhalt für Raumstempel prüfen

Zuletzt muss überprüft werden, dass der Raumstempel den richtigen Inhalt im Grundriss anzeigt.

Dafür muss in den Raum-Einstellungen im Reiter Einstellungen unter Inhalt 1:XX für die Raumflächen die aktiven Optionen überprüft werden:

Weder die Gemessene Fläche, noch die Gemessene Nettofläche berücksichtigen den Abzug durch das Dach.
Nur Reduzierte Fläche und Berechnete Fläche (WoFlV) geben die um den Dachabzug reduzierte Fläche wieder.
Während die Option Summe Abzugsflächen die Abzugsfläche durch Werkzeuge und weiteren Abzugsflächen – z. B. Abzugsfläche gemäß WoFlV – summiert wiedergibt.

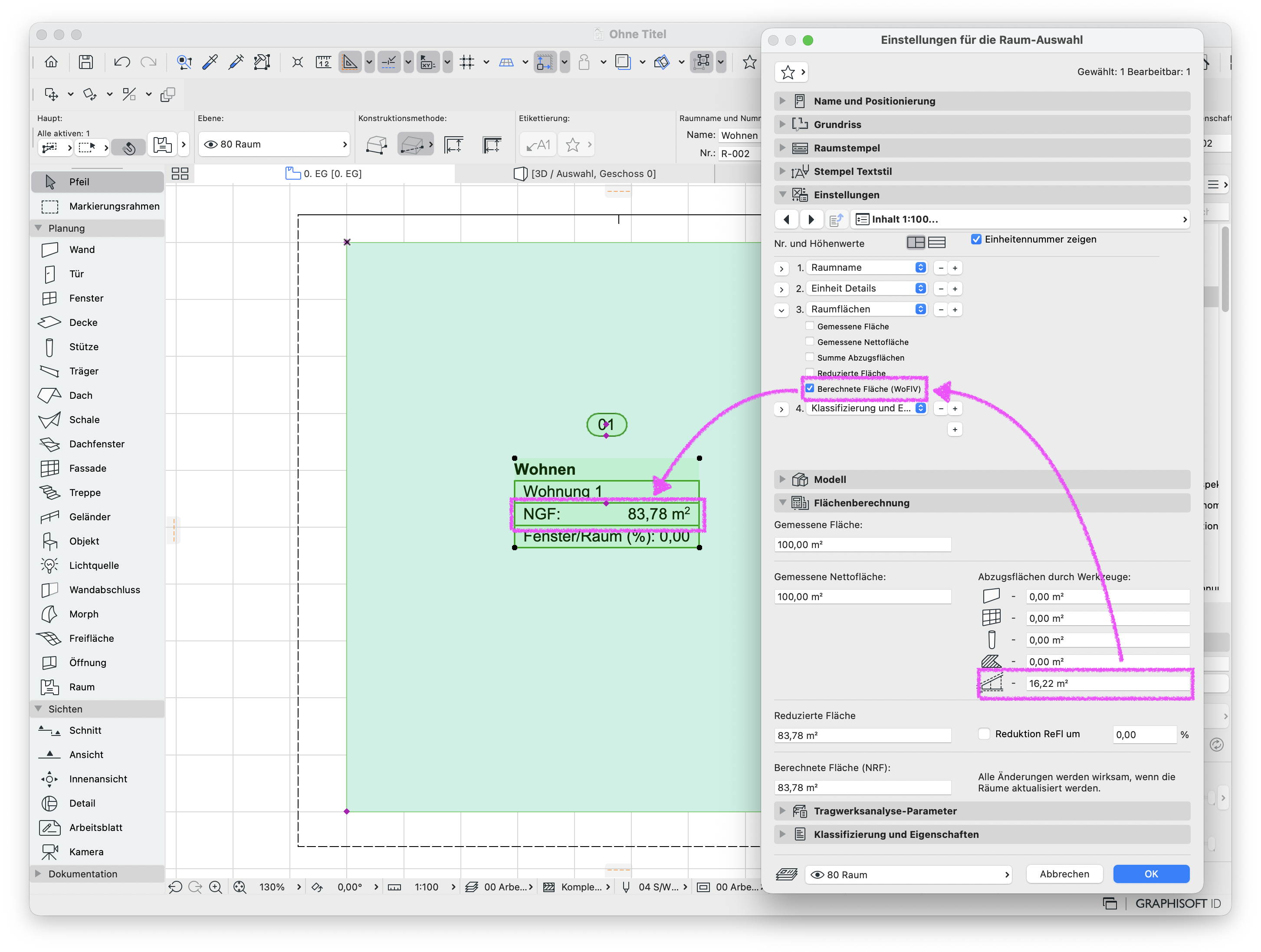

Raumstempel-Einstellungen mit offenen Einstellungs-Reiter und Inhalt für 1:100, bei dem unter Raumflächen nur 'Berechnete Fläche (WoFlV) aktiv ist. Der Abzug durch die Dachschräge wird von der Gemessenen Fläche abgezogen und reduziert unter NGF wiedergegeben.

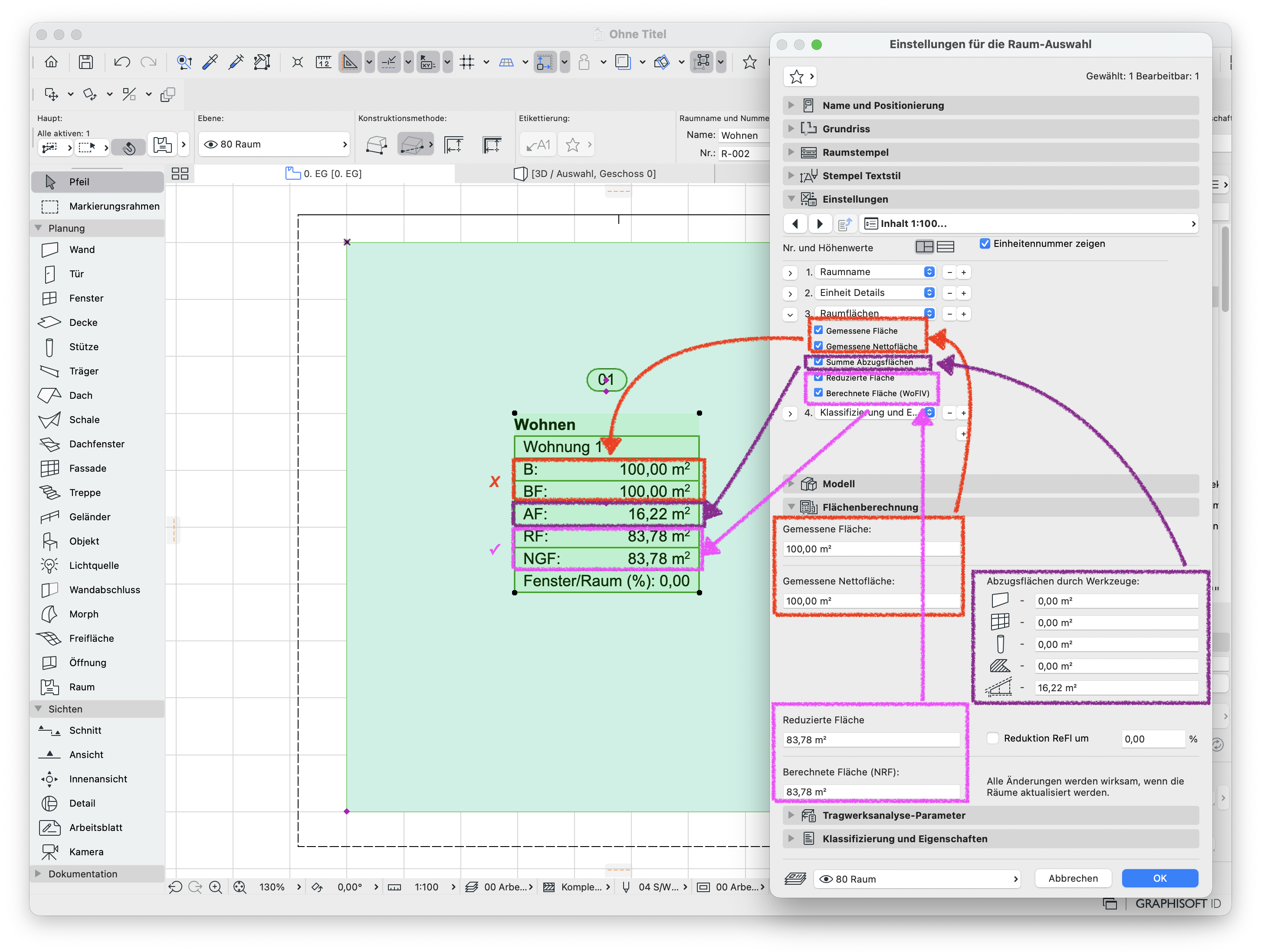

Weitere Raumflächen-Angaben unter Inhalt für den Maßstab aktiviert und wie sich die angegebenen Flächen unter 'Flächenberechnung' auf die angezeigten Flächen im Raumstempel auswirken. Der Abzug für die Dachfläche wird nur für die 'Reduzierte Fläche' und die 'Berechnete Fläche (WoFlV)' als Abzug von der Gesamtfläche berücksichtigt.
