Problemstellung

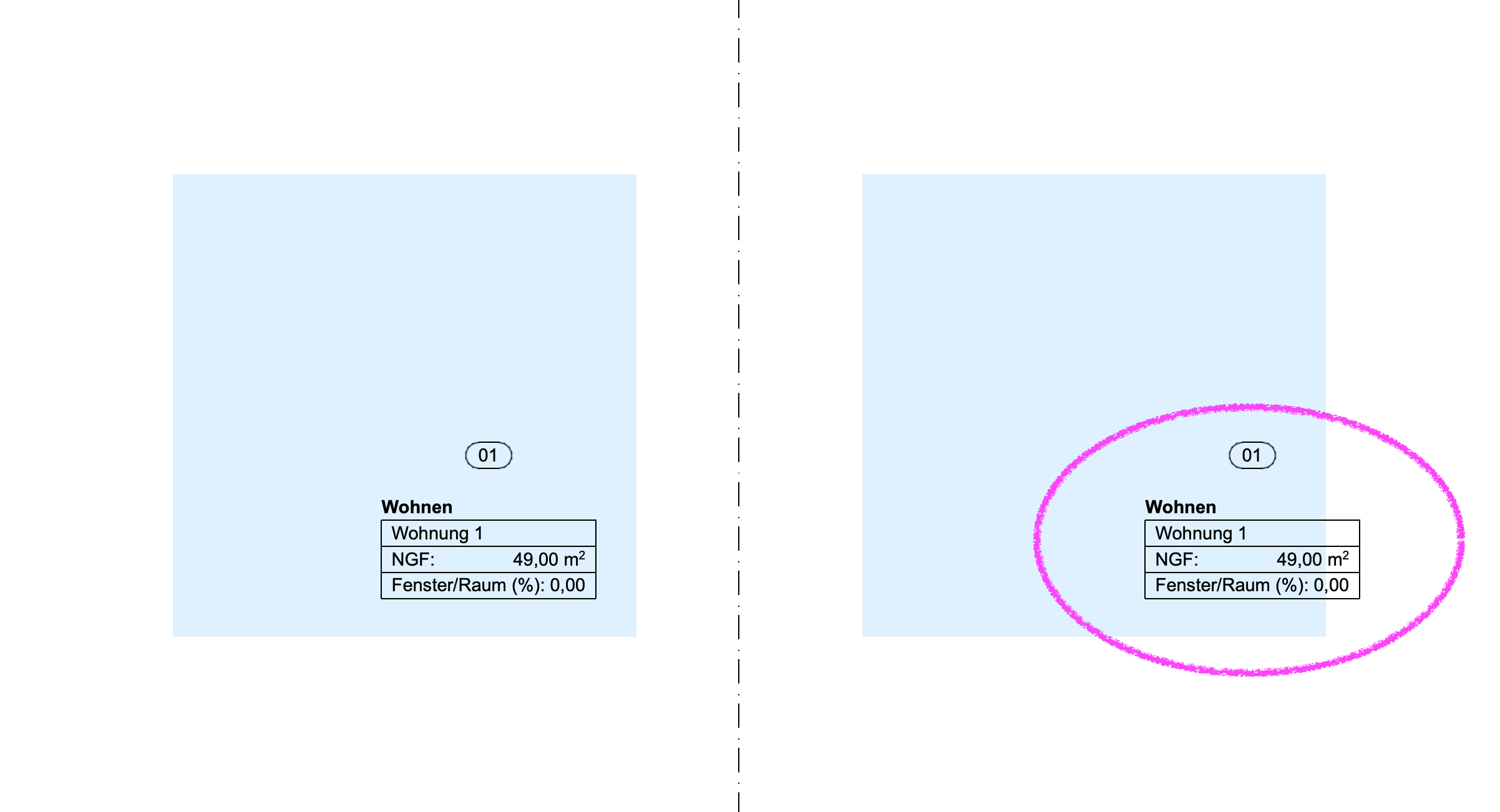

Nachdem platzierte Räume im Grundriss gespiegelt oder gedreht wurden, befindet sich der Textblock des Raumstempels nicht mehr an der ursprünglich definierten Position, sondern ist versetzt dargestellt.
Troubleshooting

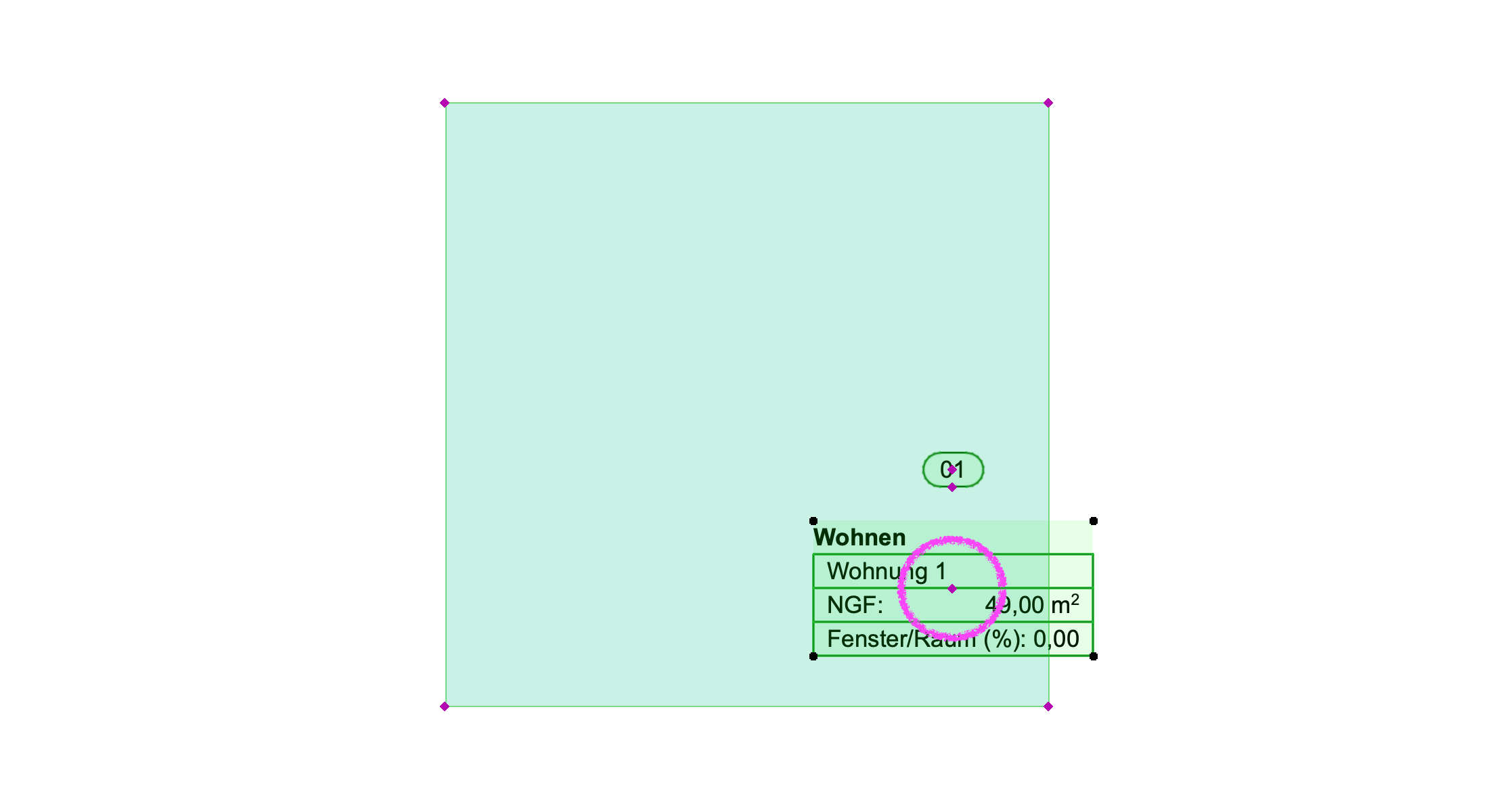

1. Raum aktivieren und auf Hotspot klicken
Entsprechenden Raum auswählen bzw. markieren und auf den mittleren pinken Hotspot des Raumstempels klicken:

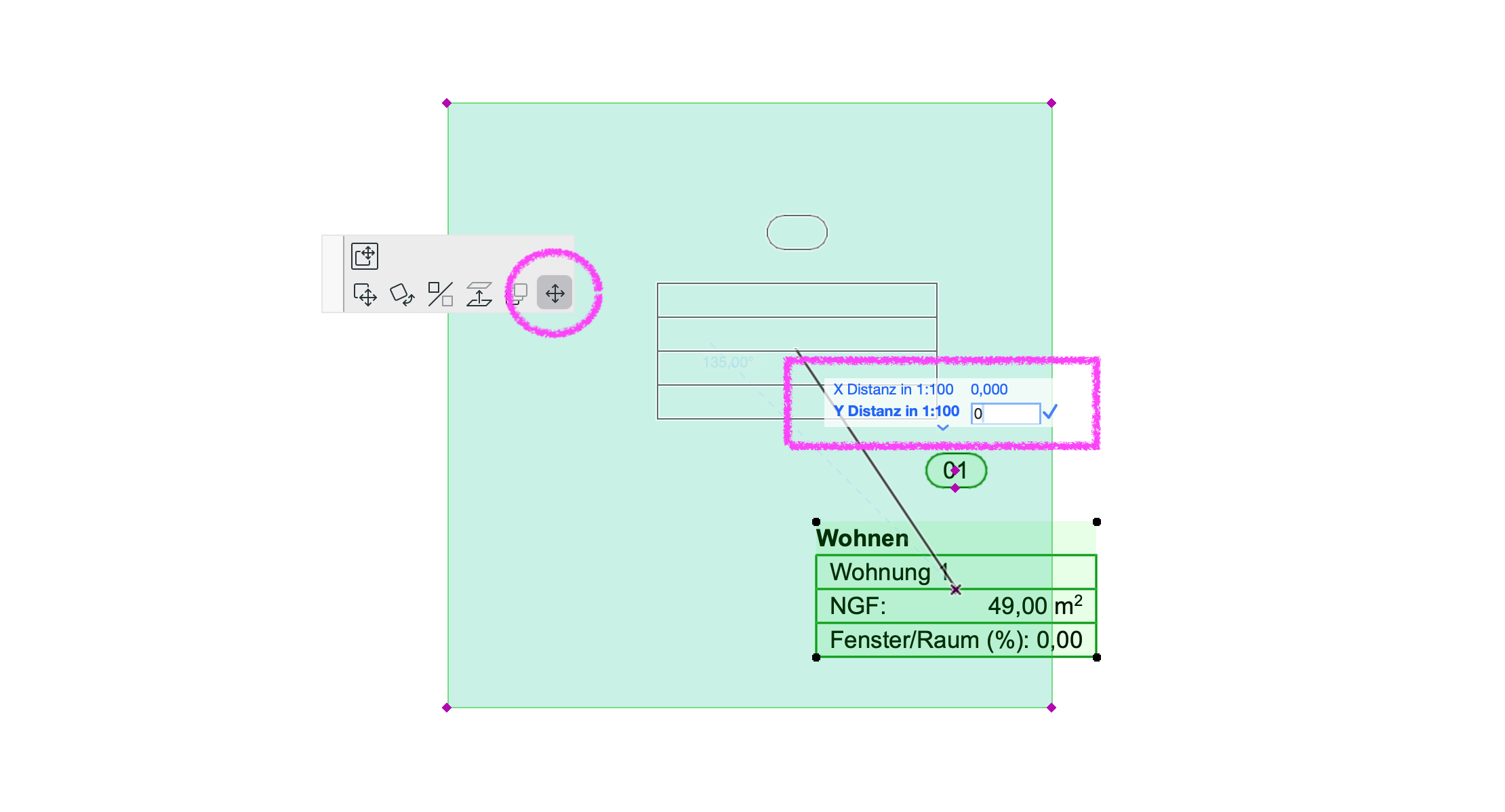

2. Knotenpunkt verschieben und Offset-Werte zurücksetzen
In der Pet-Palette den Befehl Knotenpunkt verschieben anwählen.
Im erscheinenden Tracker die Werte bei X Distanz in 1:X und Y Distanz in 1:X jeweils auf 0 setzen.
3. Position Textblock prüfen und ggf. anpassen.
Nachdem die Offset-Werte auf 0 zurückgestellt sind, verschiebt sich der Raumstempel-Textblock auf die Position des ursprünglichen Raumflächen-Referenzpunktes.

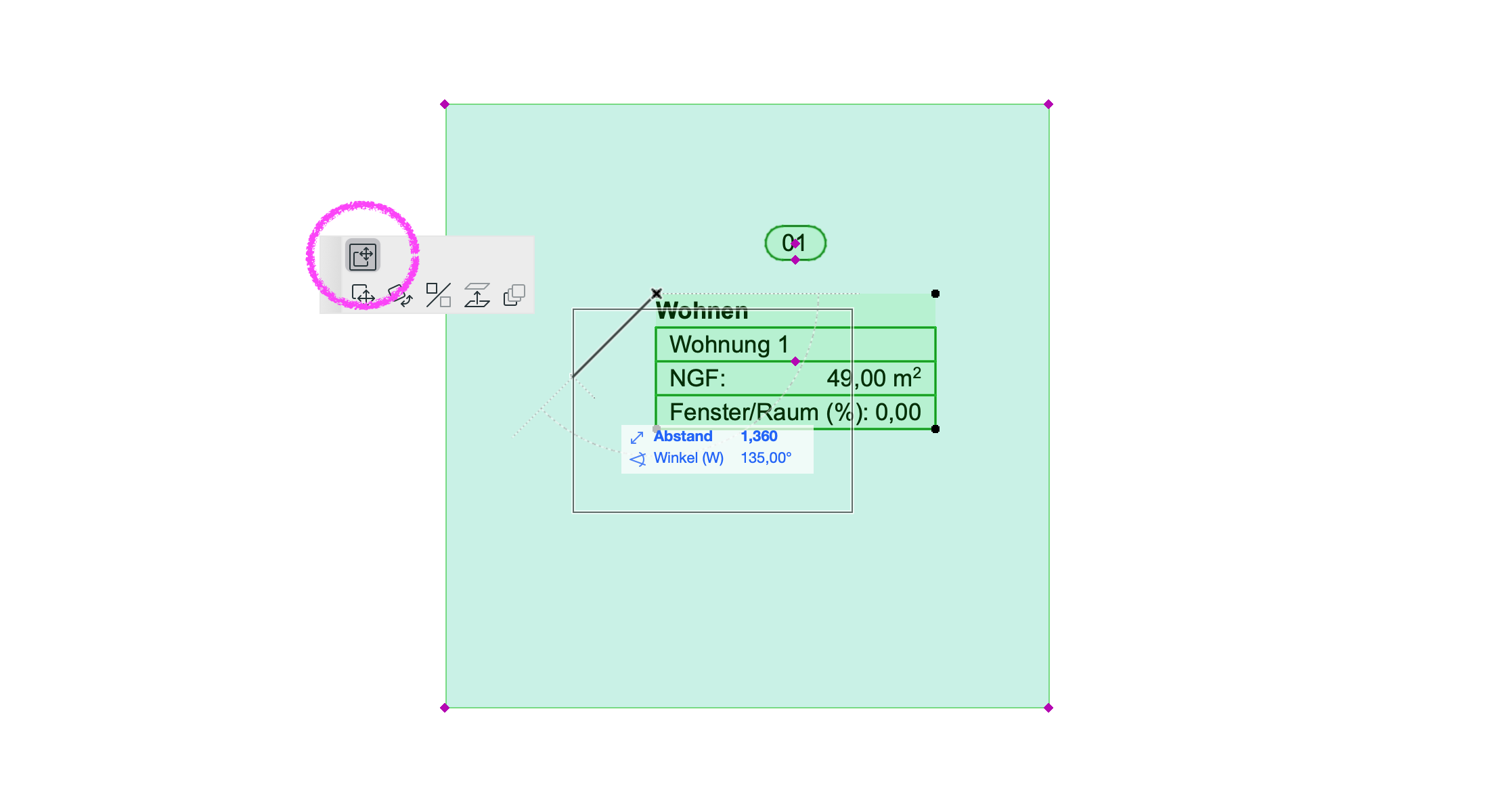

Muss die Position des Raumstempel-Textblocks weiterhin angepasst werden, so gilt es den Befehl Unterelement bewegen aus der Pet-Palette anzuwählen und den Textblock wie gewünscht zu verschieben.
Hinweis:
Die Ursache für das Verspringen des Raumstempel-Textblocks liegt in einem zuvor gesetzten Offset zum Raumflächen-Referenzpunkt. Dieser Offset entsteht, wenn der Befehl Knotenpunkt verschieben verwendet wird.

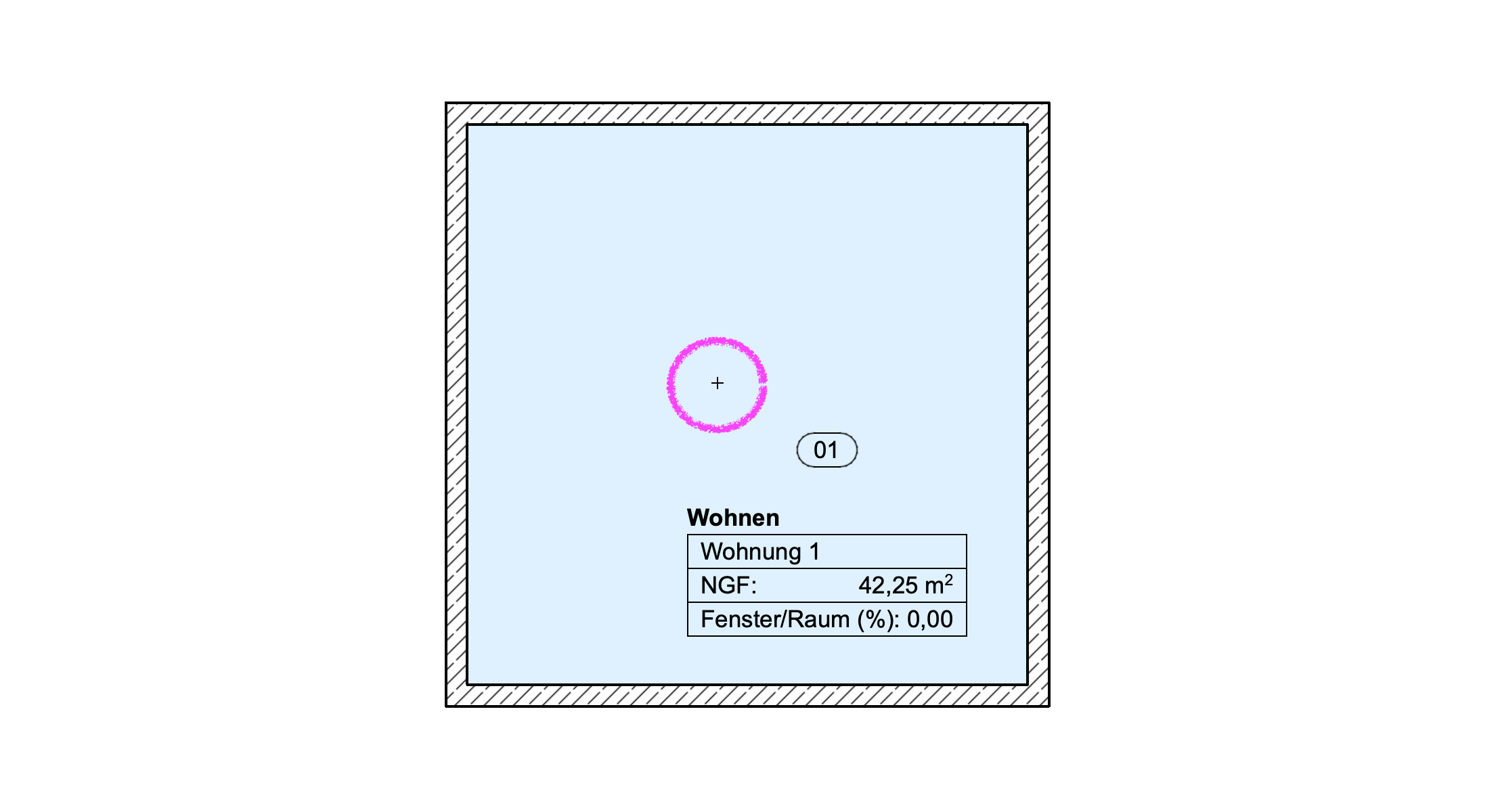

Der Raumflächen-Referenzpunkt wird bei der Platzierung mit einer automatischen Erkennungsmethode als Kreuz angezeigt und dient als Bezugspunkt für den Textblock. Wird die Raumfläche anschließend gespiegelt oder gedreht, wirkt sich der gespeicherte Offset relativ zu diesem Referenzpunkt aus, wodurch der Textblock versetzt dargestellt werden kann.
Wenn Raumstempel ihre Position nach Änderung des Maßstabs verlieren, kann der folgende Artikel weiterhelfen.
