Problemstellung
Die Raumstempel im Grundriss verschieben sich, wenn der Maßstab geändert wird, z.B. von 1:100 auf 1:50.
Troubleshooting
1. Welcher Befehl zum Verschieben wurde verwendet?
Für eine ordnungsgemäße Platzierung der Raumstempel ist die Wahl des richtigen Befehls aus der PET-Palette entscheidend.

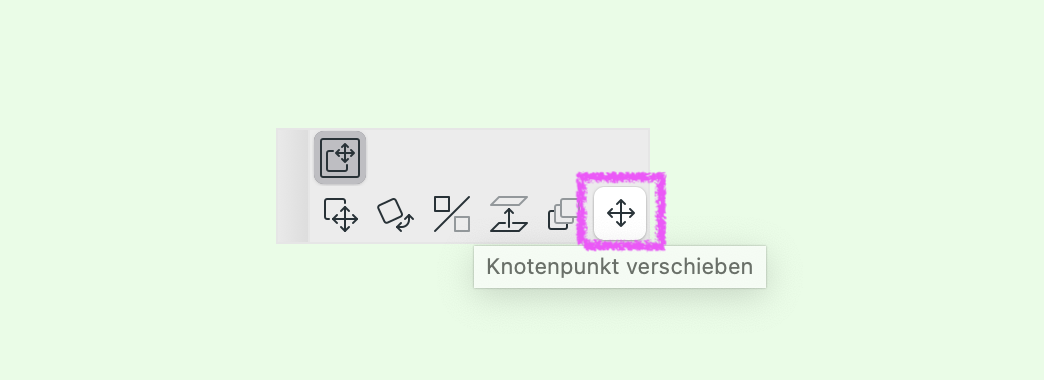

Der Befehl lautet: “Knotenpunkt verschieben”
2. Raumstempel maßstabsgerecht verschieben
-
Schritt 1:
Raumstempel im Grundriss erstellen. -
Schritt 2:

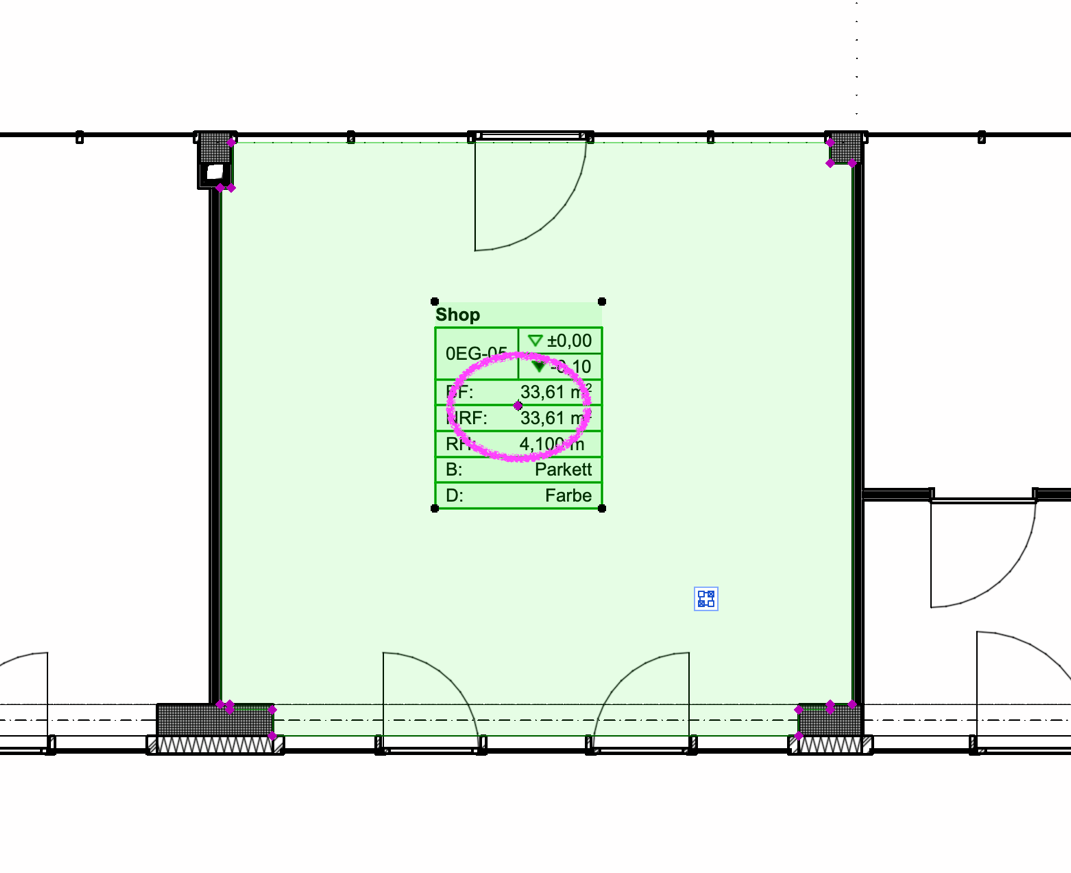

Raumstempelblock anklicken, bis der pinke Griffpunkt erscheint.
-
Schritt 3:

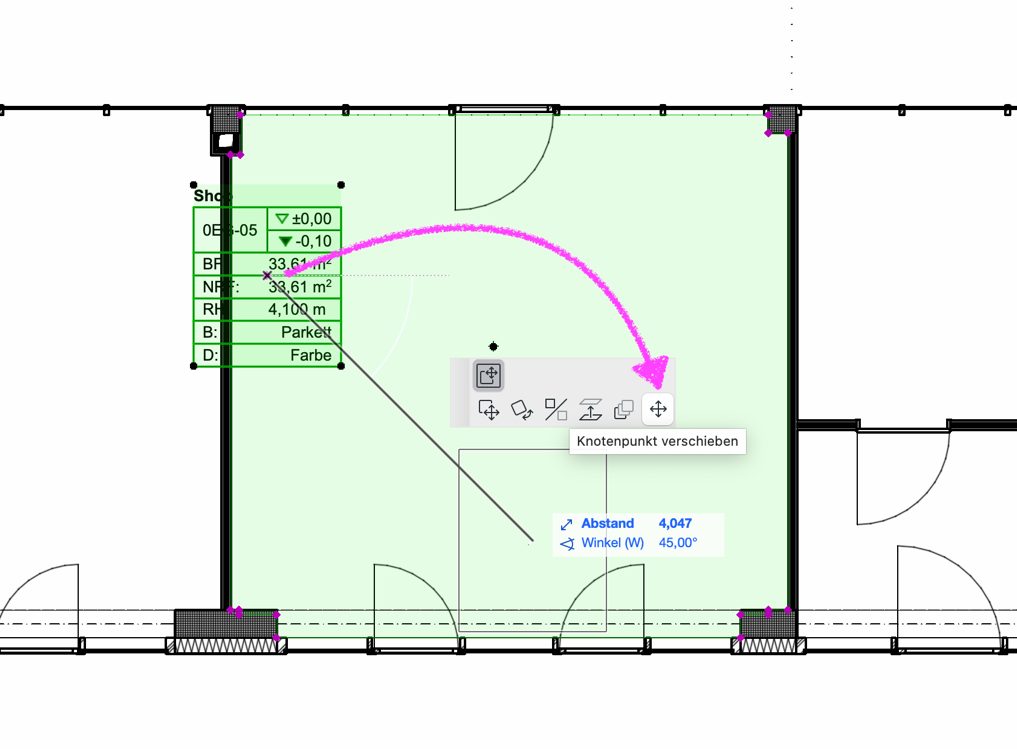

Auf den pinken Griffpunkt klicken und den Befehl “Knotenpunkt verschieben” in der PET-Palette auswählen.
-
Schritt 4:
Raumstempel an die gewünschte Position verschieben. -
Schritt 5:

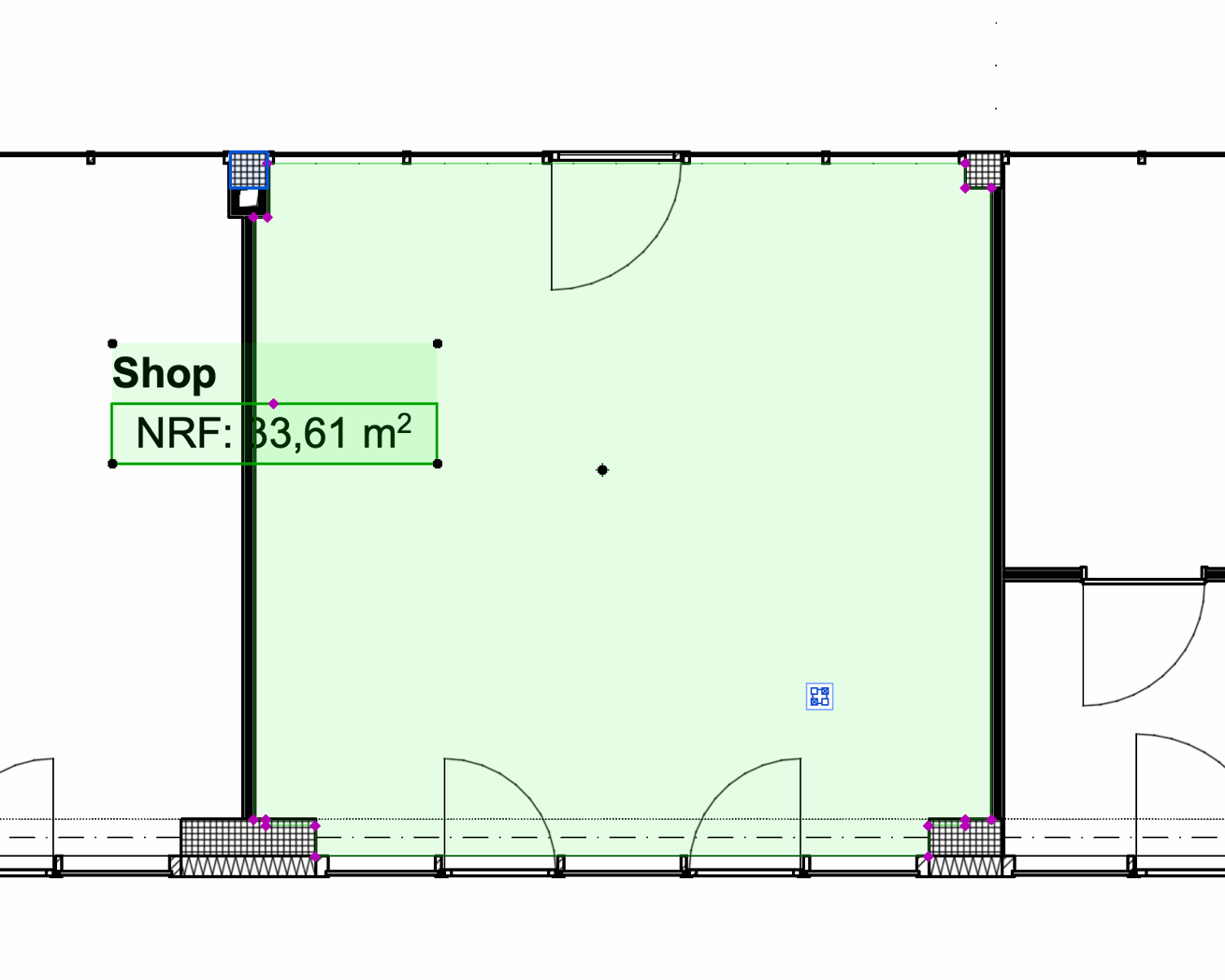

Maßstab wechseln und die Schritte 2 bis 4 wiederholen.
Beim Wechseln des Maßstabs im Grundriss bleiben die Raumstempel an den fixierten Positionen.
