Problemstellung

Obwohl im Raumwerkzeug eine Ebene für den Raum festgelegt wurde, zeigt Archicad die Fehlermeldung Die Ebene für dieses Werkzeug wurde gelöscht. an.

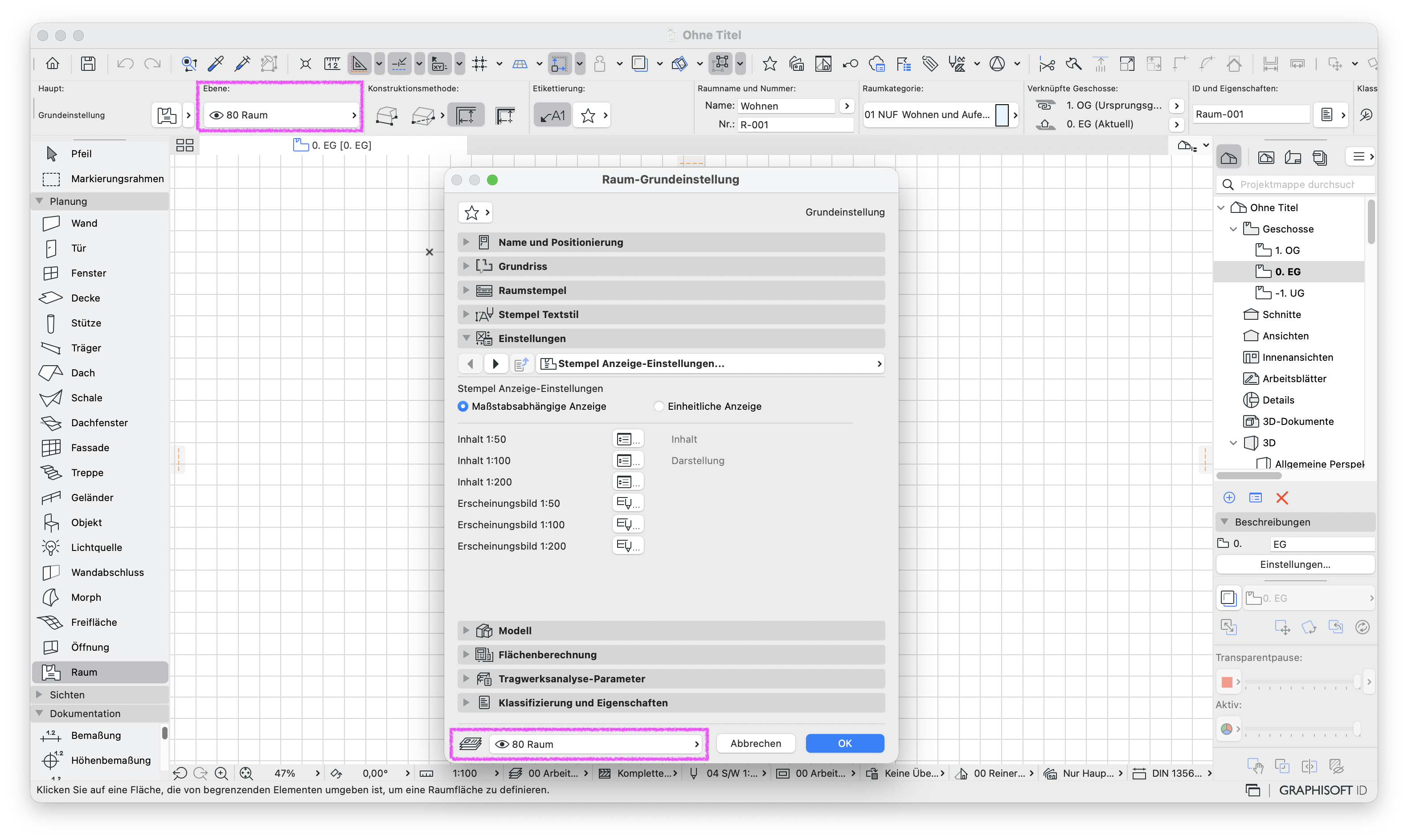

Grundrissfenster mit aktiviertem Werkzeug Raum, im Dialog Raum‑Grundeinstellung ist die Ebene Stempel 80 Raum gewählt und wird in der Infoleiste identisch dargestellt.

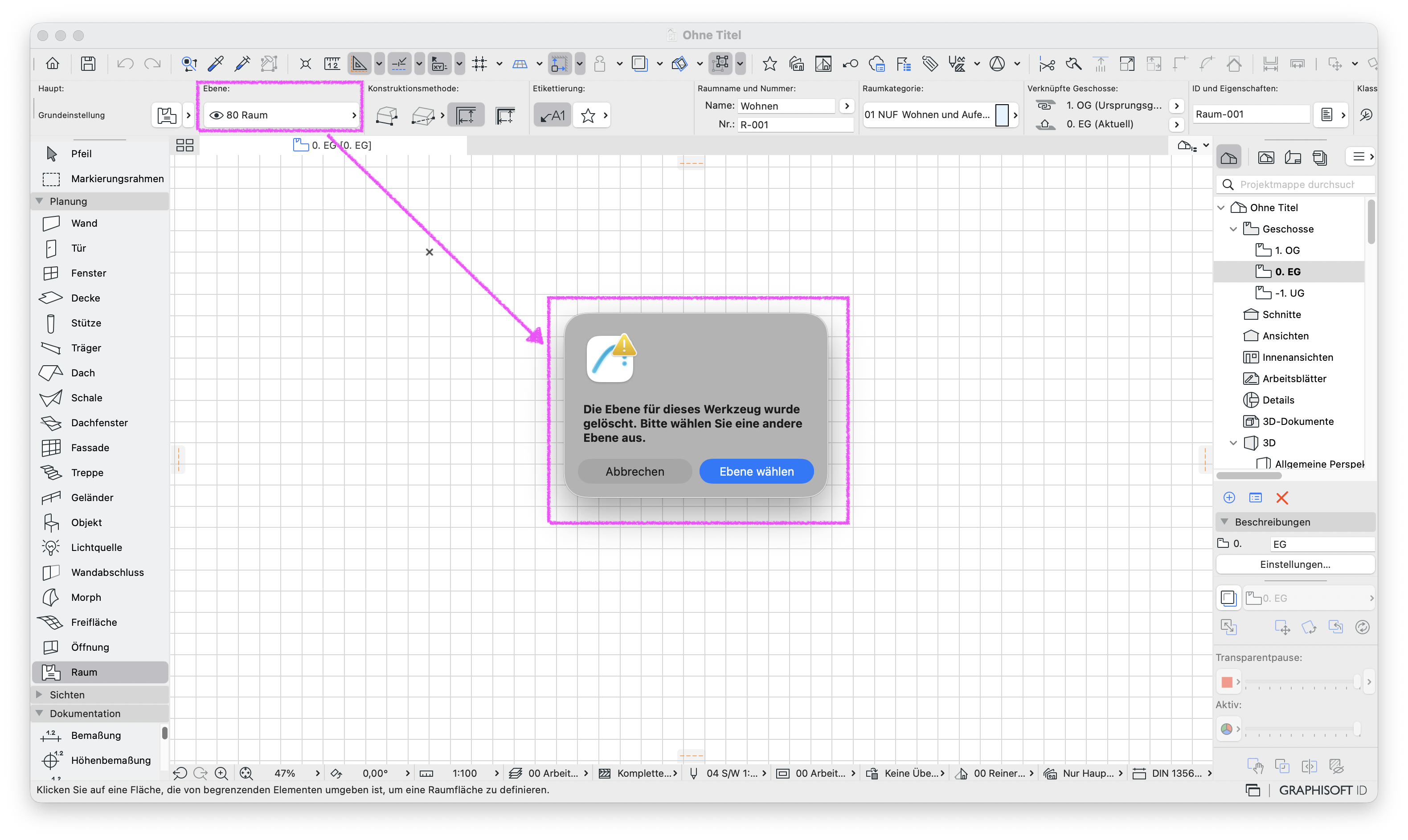

Grundrissfenster mit aktivem Werkzeug Raum, in der Info‑Box ist weiterhin die Ebene 80 Raum als Werkzeugebene eingestellt und die Meldung "Die Ebene für dieses Werkzeug wurde gelöscht Bitte wählen Sie eine andere Ebene aus." mit den Optionen Abbrechen und Ebene wählen.

Troubleshooting

Ebene für Etikett festlegen

Standardmäßig wird in neueren Archicad Versionen automatisch bei der Raumerstellung ein Etikett platziert. Fehlt die Ebene im Etikett-Werkzeug, erscheint die entsprechende Fehlermeldung auch beim Platzieren von Räumen.

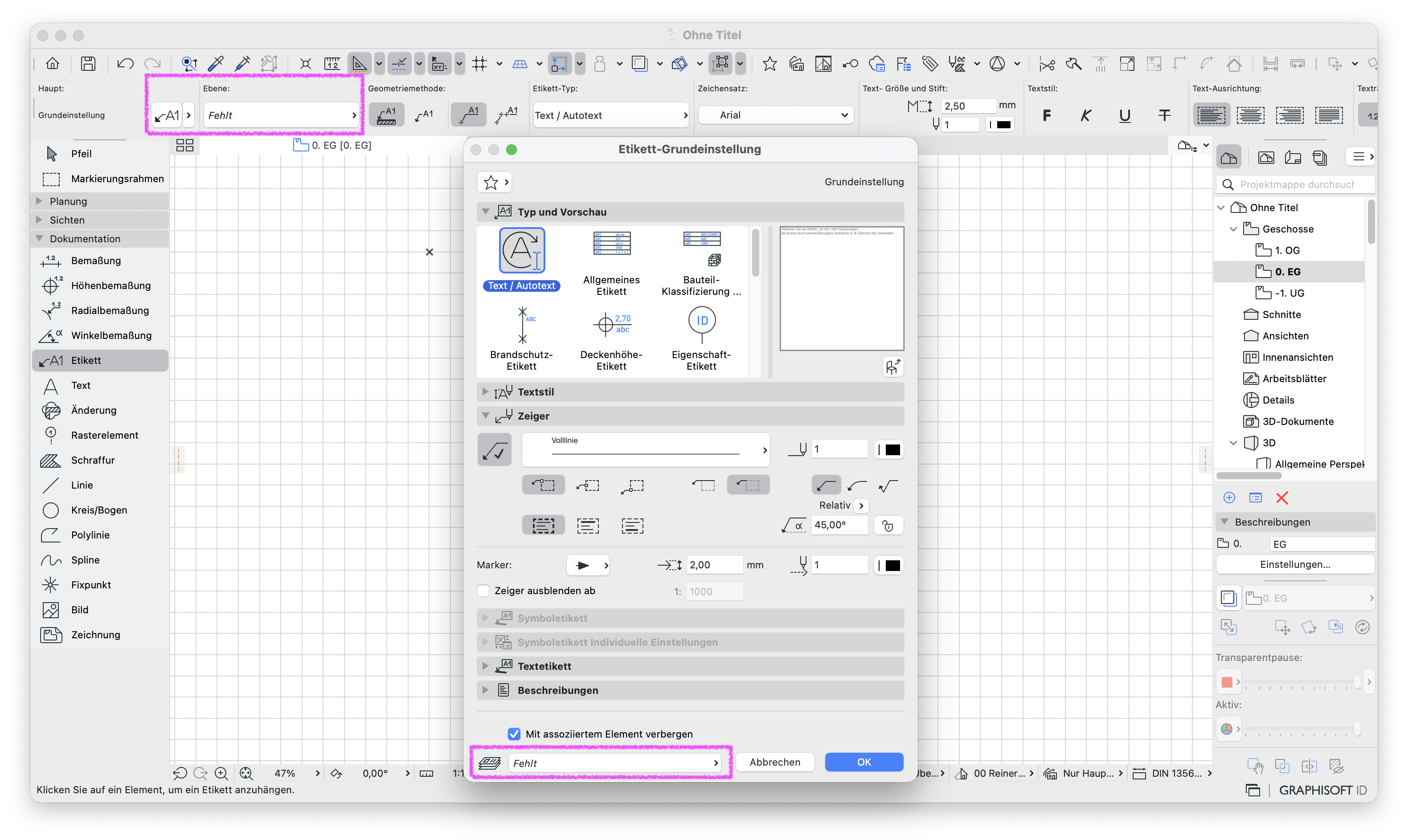

Grundrissfenster mit aktivem Werkzeug Etikett, in der Info‑Box steht unter Ebene der Eintrag Fehlt und im Dialog Etikett‑Grundeinstellung ist unten ebenfalls die Ebene Fehlt zugewiesen sodass das Etikett aktuell einer nicht vorhandenen Ebene zugeordnet ist.

Es muss im Etikett-Werkzeug bzw. in der Fehlermeldung direkt für das Etikett eine passende Ebene gewählt werden.

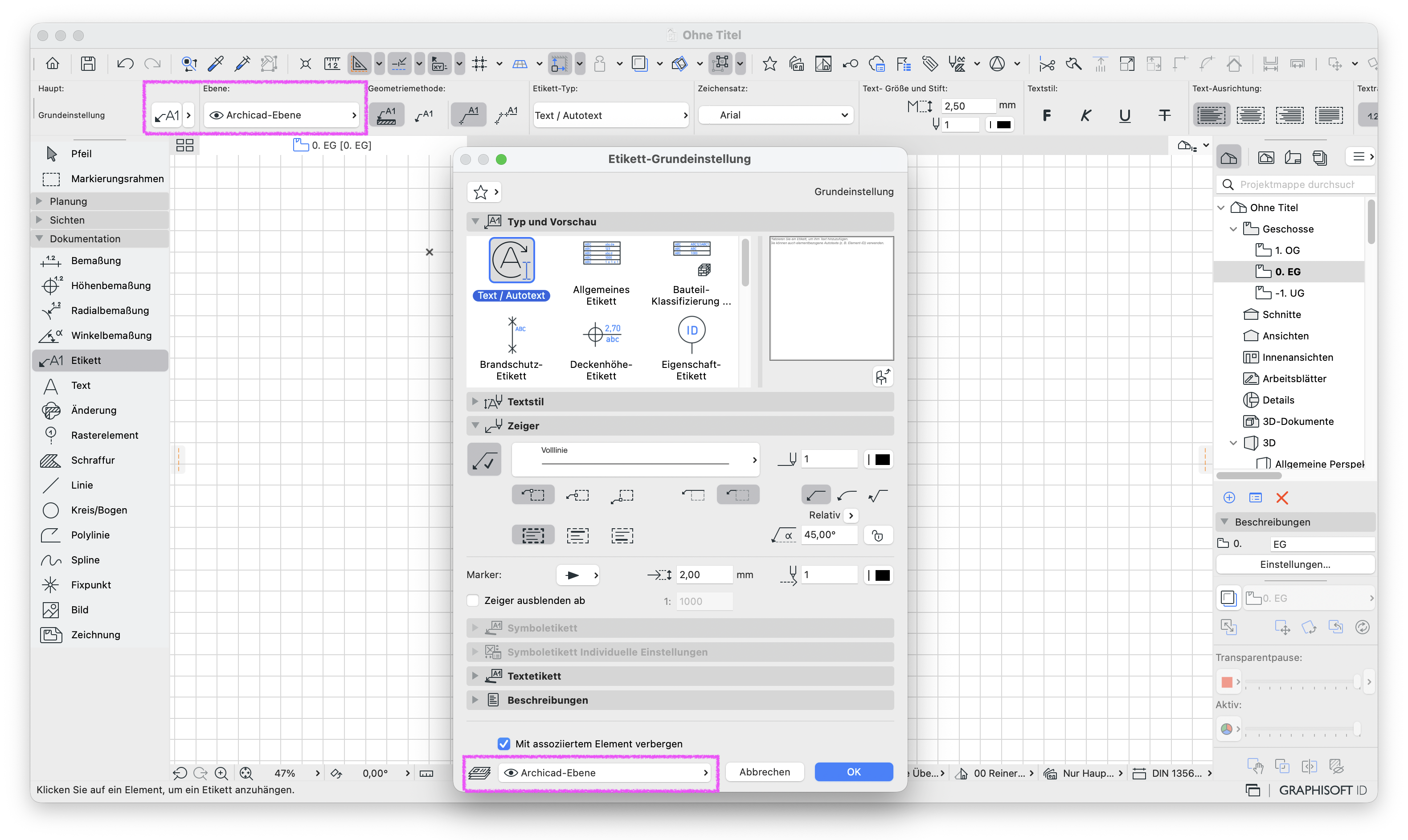

Grundrissfenster mit aktivem Werkzeug Etikett, in der Info‑Box ist unter Ebene nun Archicad‑Ebene eingestellt und im Dialog Etikett‑Grundeinstellung ist unten dieselbe Ebene Archicad‑Ebene als Etikettebene zugewiesen sodass das Werkzeug wieder auf eine gültige Ebene verweist.

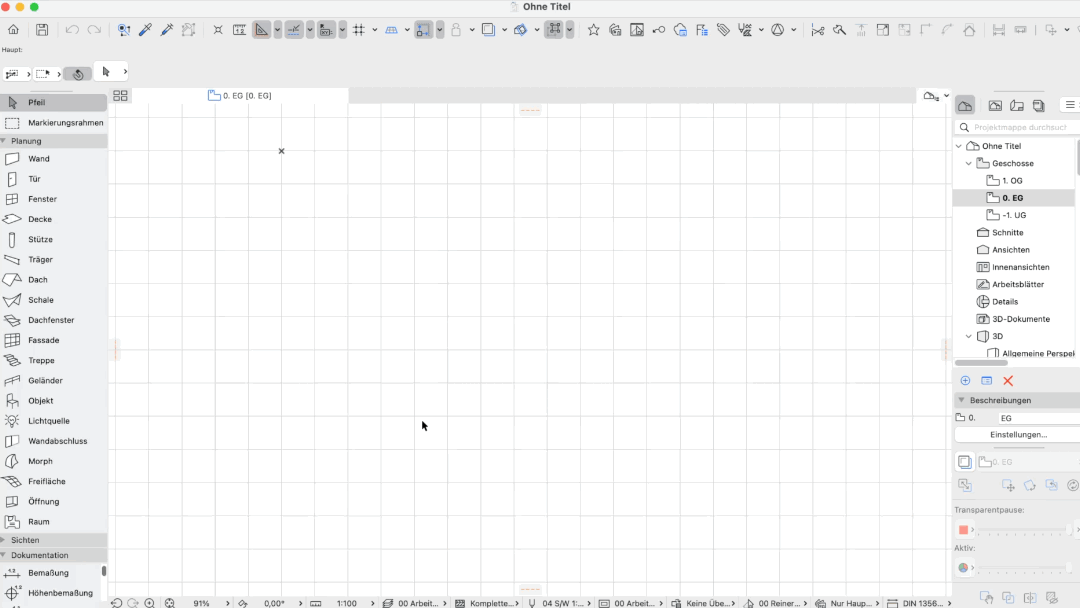

Fehlerbehebung der Fehlermeldung, dass das die Ebene fehlt im Raumwerkzeug, durch die Direktauswahl der Ebene in der Fehlermeldung.

Hinweis:

Soll bei der Erstellung kein Etikett platziert werden, kann das Etikett, wie im Troubleshooting Etikett wird beim Platzieren eines Raums automatisch hinzugefügt beschrieben, deaktiviert werden.

Damit keine Attribute in Werkzeugen fehlen, sollte bei der Attribute-Verwaltung das Troubleshooting Fehlende Attribute bei Attribute-Verwaltung vermeiden berücksichtigt werden.
