Problembeschreibung
Das Gebäude soll im 3D-Fenster im Rohbau angezeigt werden oder ein Rohbau-Modell soll als IFC ausgegeben werden.
Troubleshooting
1. Strukturdarstellung anwenden
Dokumentation > Strukturdarstellung...

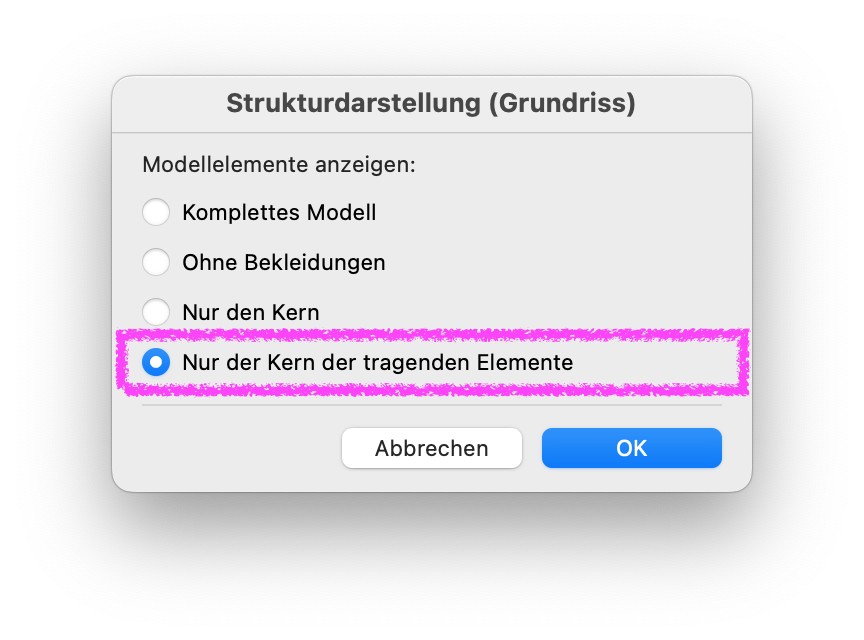

Die Strukturdarstellung Nur der Kern der tragenden Elemente auswählen:
Hinweis: Die passende Tragende Funktion sowie der passende Struktur-Typ muss vorab den Elementen zugewiesen sein. Weitere Informationen in der Archicad-Hilfe - Strukturdarstellung.
2. 3D-Elemente filtern und schneiden

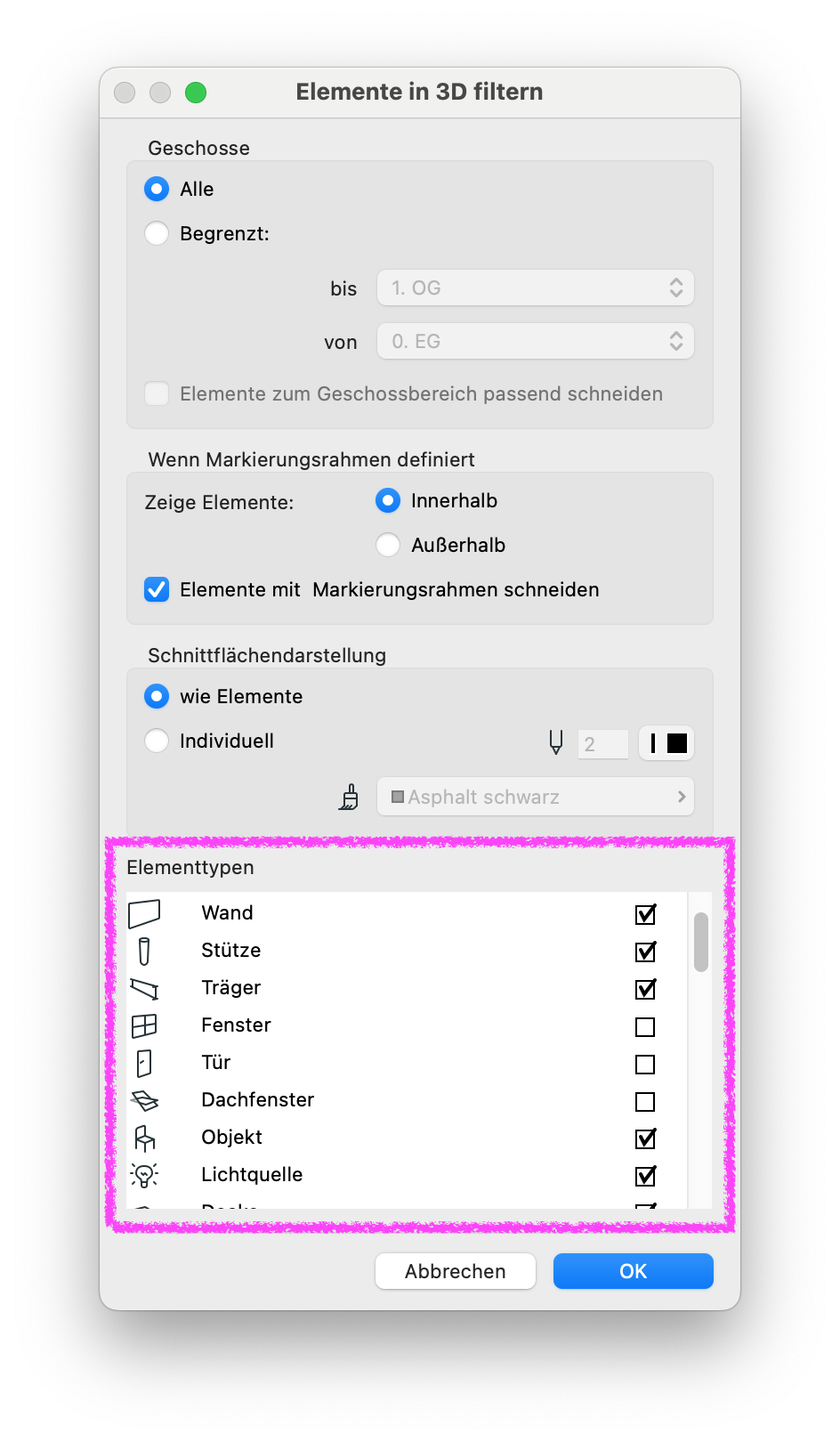

Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden...
Unter Elementtypen sind die Elemente wie Fenster oder Türen zu deaktivieren, die im 3D-Modell nicht angezeigt werden sollen:
3. Mit Ebenenkombination arbeiten
Dokumentation > Ebenen > Ebenen (Modelldarstellung)...
In den Ebenen-Einstellungen werden nur die Ebenen sichtbar geschaltet, die für die Darstellung des Rohbaumodells relevant sind.
Hinweis: Nach der Konfiguration empfiehlt es sich, über die Ausschnitt-Mappe die aktuelle Sicht des 3D-Fensters als 3D-Ausschnitt zu speichern.
