Problembeschreibung
Linien mit einem bestimmten Umbau-Status, z. B. Neubau, passen ihre grafische Darstellung nicht an den Umbau-Filter an.
Troubleshooting

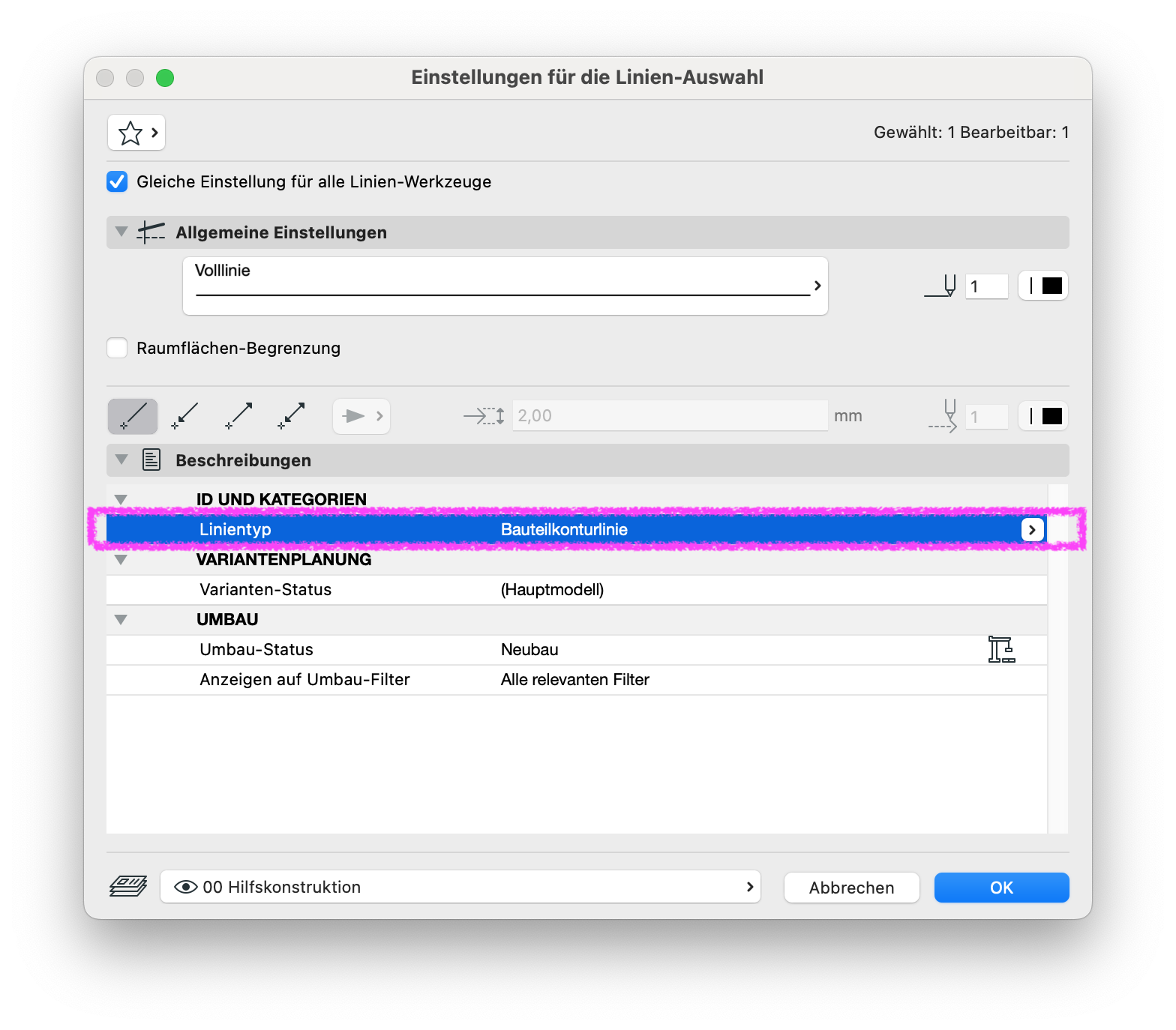

Linientyp prüfen
- Einstellungen für die Linien-Auswahl > Beschreibungen > ID UND KATEGORIEN
Der Linientyp muss von Normal-Linie auf Bauteilkonturlinie geändert werden, damit grafische Überschreibungen wirksam werden.

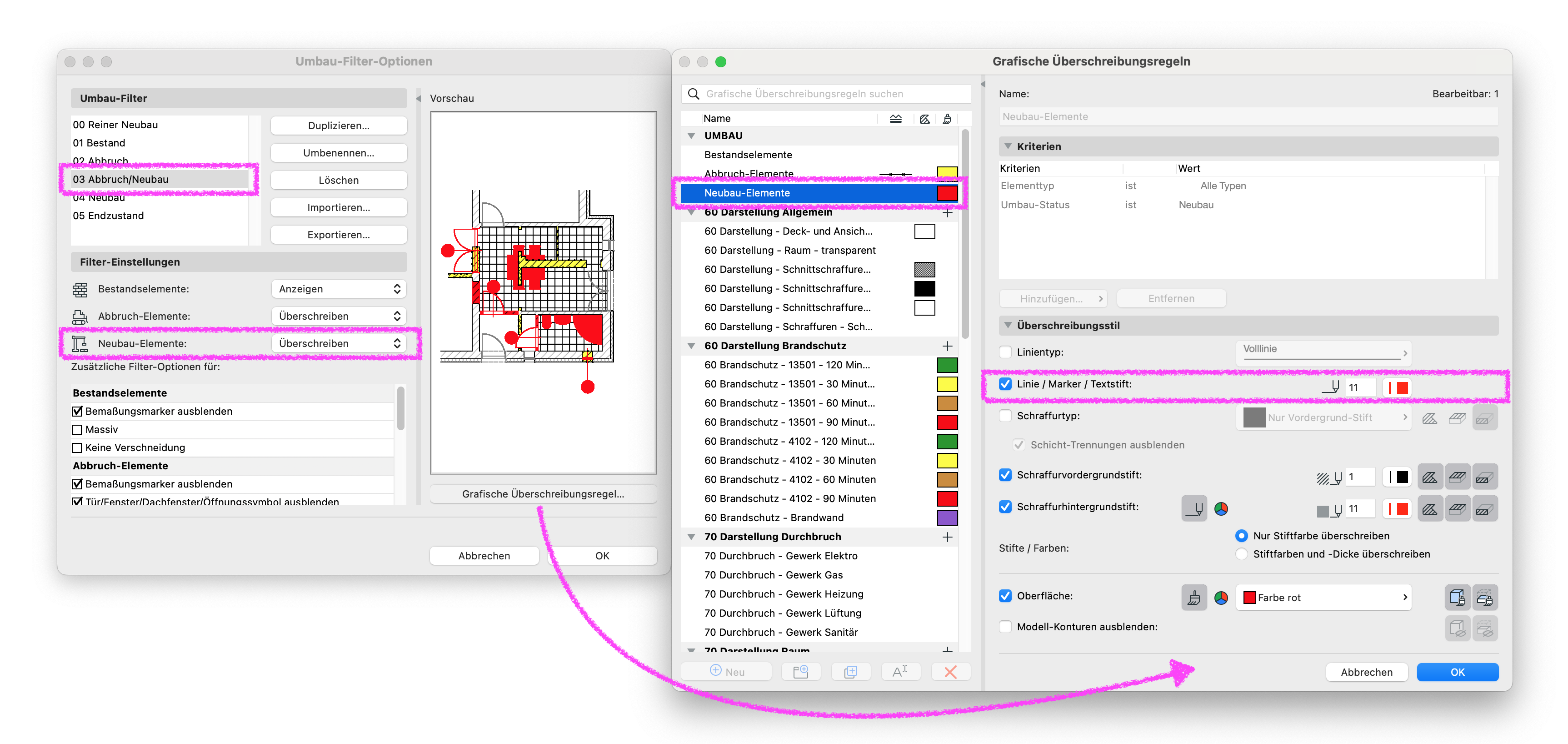

Grafische Überschreibungsregeln überprüfen
- Dokument > Grafische Überschreibungen > Grafische Überschreibungsregeln...
- Den Umbau-Status, z. B. Neubau, in der Regelauswahl bestätigen.
- Die Einstellungen für Linientyp, Stift und Füllung überprüfen.
Priorität der Überschreibungsregeln anpassen
In der Grafische-Überschreibungs-Kombination die Regel für den Umbau-Status nach oben verschieben, um höhere Priorität zu gewährleisten.
