Problemstellung
Es ist gewünscht, eine Deckschraffur aus dem 3D-Fenster (Oberfläche) als Linien (2D) zu erhalten.
Troubleshooting
1. 3D-Dokument aus 3D erstellen

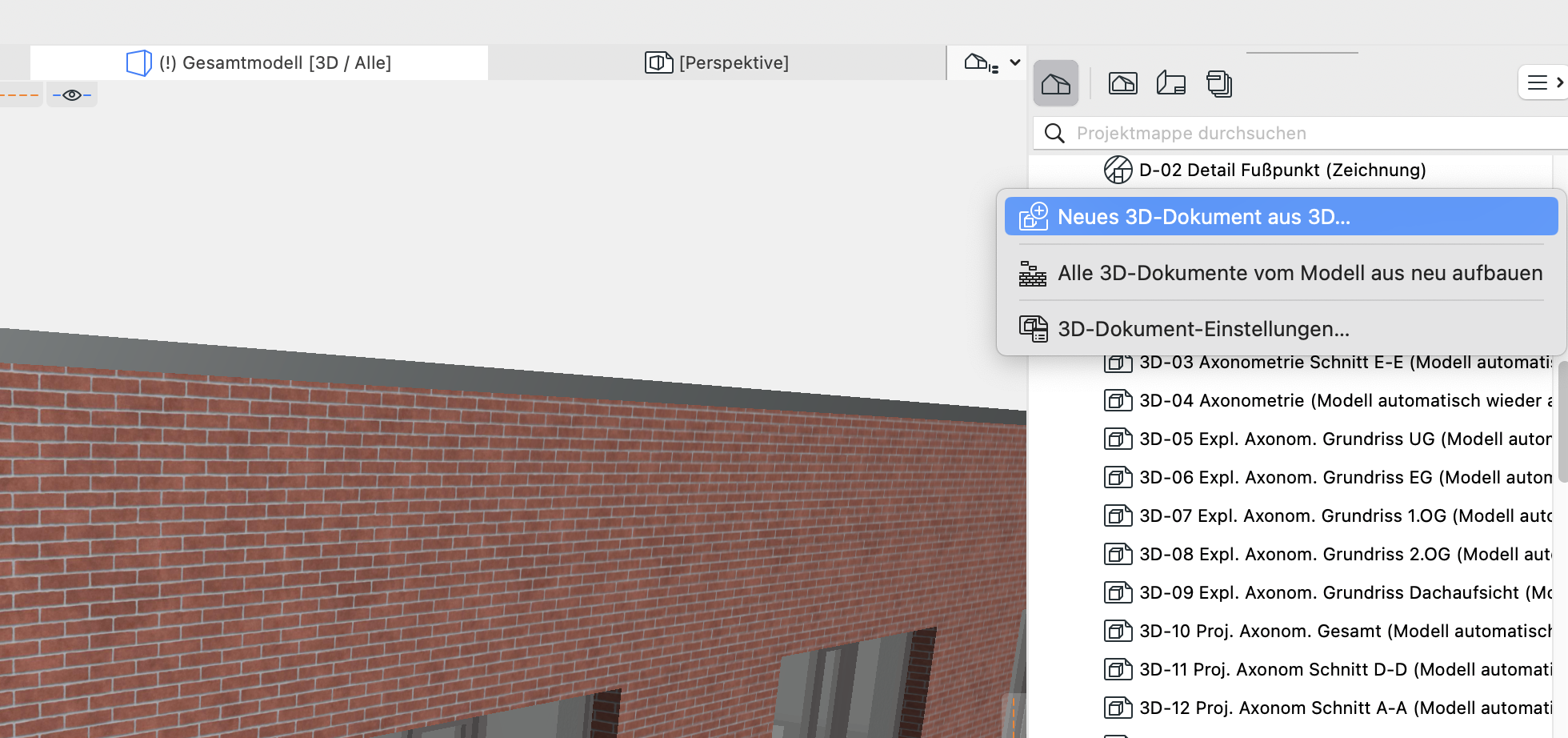

Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument aus 3D...
Ein 3D-Dokument aus dem aktuellen 3D-Fenster erstellen.
2. Oberfläche - Deckschraffur-Vordergrund aktivieren
3D Dokument öffnen.
3D-Dokument-Einstellungen > Modelldarstellung > Nicht geschnittene Elemente

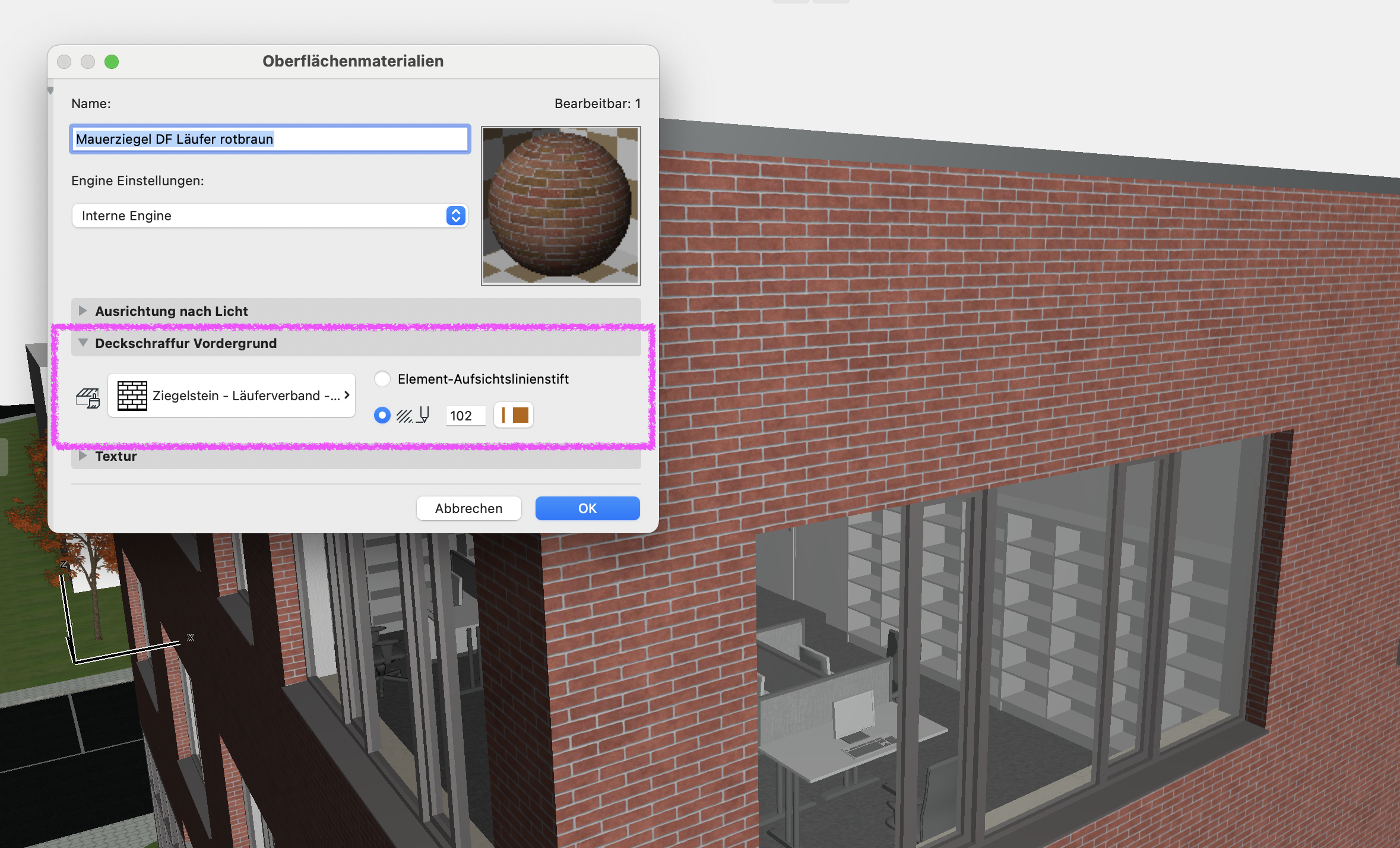

Die Option Oberfläche - Deckschraffur-Vordergrund aktivieren, um die Deckschraffur im 3D-Dokument anzuzeigen.

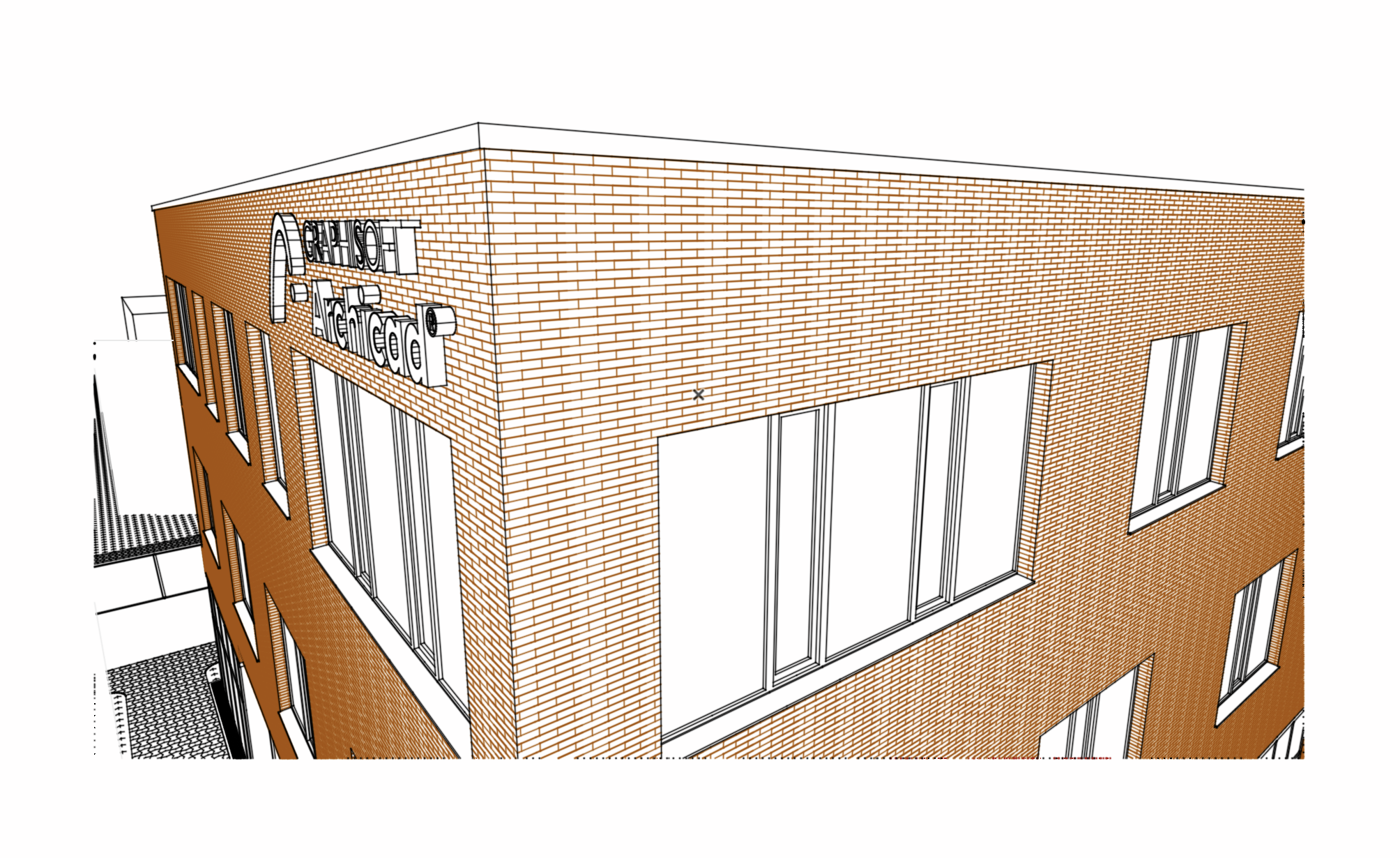

3. Zeichnung im 3D-Dokument markieren und im Grundriss einfügen
Die Zeichnung des 3D-Dokuments wird markiert bzw. ausgewählt und dann per Copy & Paste auf einen Grundriss eingefügt.
Hinweis:
Alternativ können die Inhalte aus dem 3D-Dokument auch in anderen Projektsichten, z.B. auf einem Arbeitsblatt, eingefügt werden.
