Problemstellung
Ein Text lässt sich nicht in Vektor-Daten bzw. Schraffuren konvertieren (beispielsweise für die Übergabe an einen Laser-Cutter).
Troubleshooting

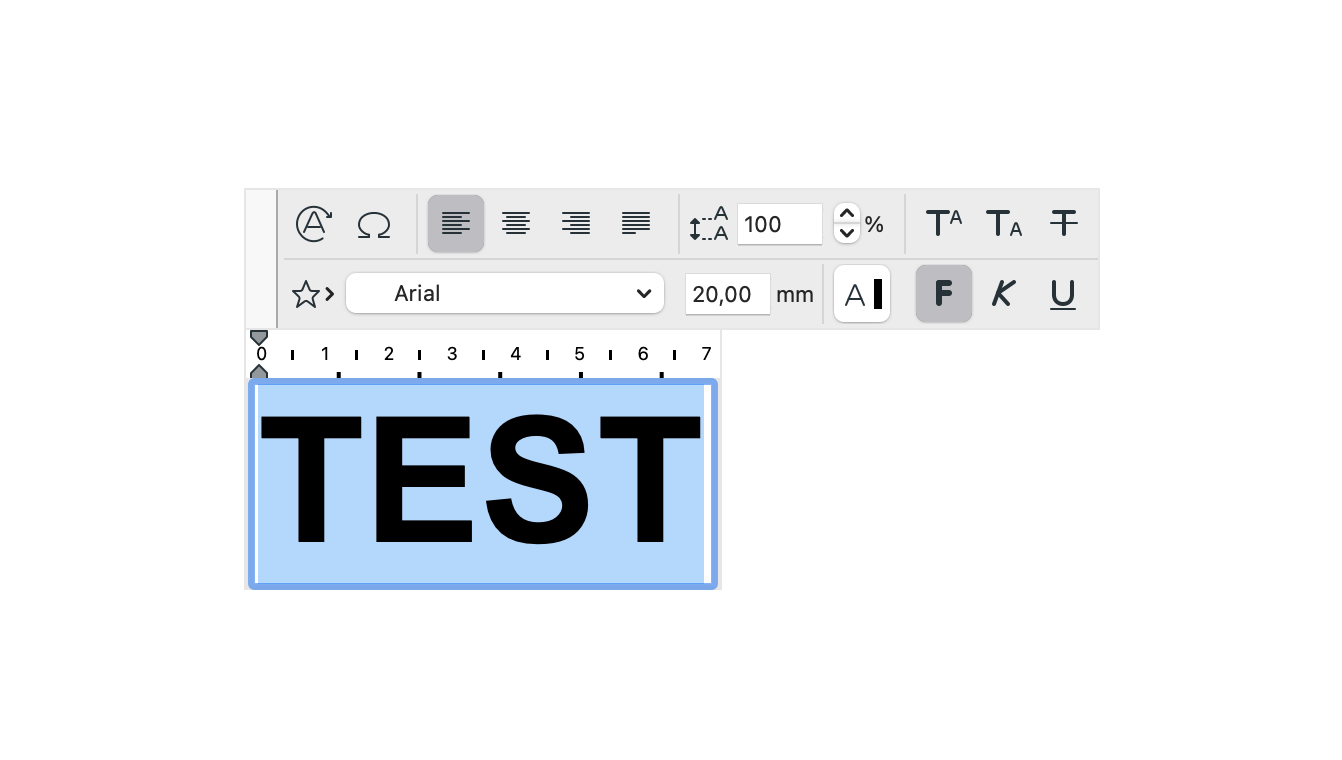

1. Text vergrößern
Den Text vergrößern, um die Konvertierung sauber durchführen zu können. Auch sollten sich keine anderen Elemente im aktuellen Modellbereich befinden.

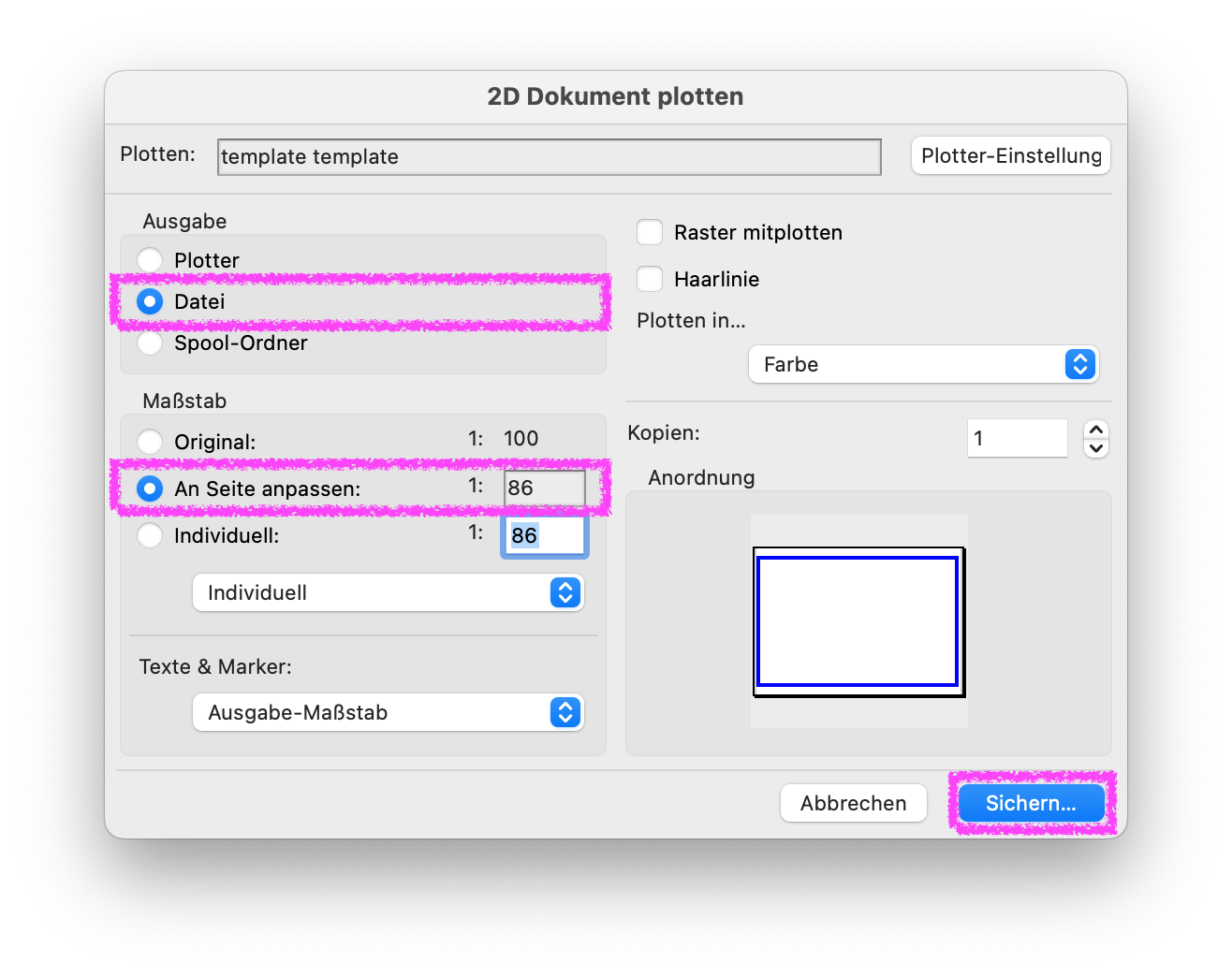

2. Text als Plot-Datei sichern
Ablage > Plotten
Den Text als Plot-Datei (.plt) speichern:
- Ausgabe: Datei
- Maßstab: An Seite anpassen
- Sichern...

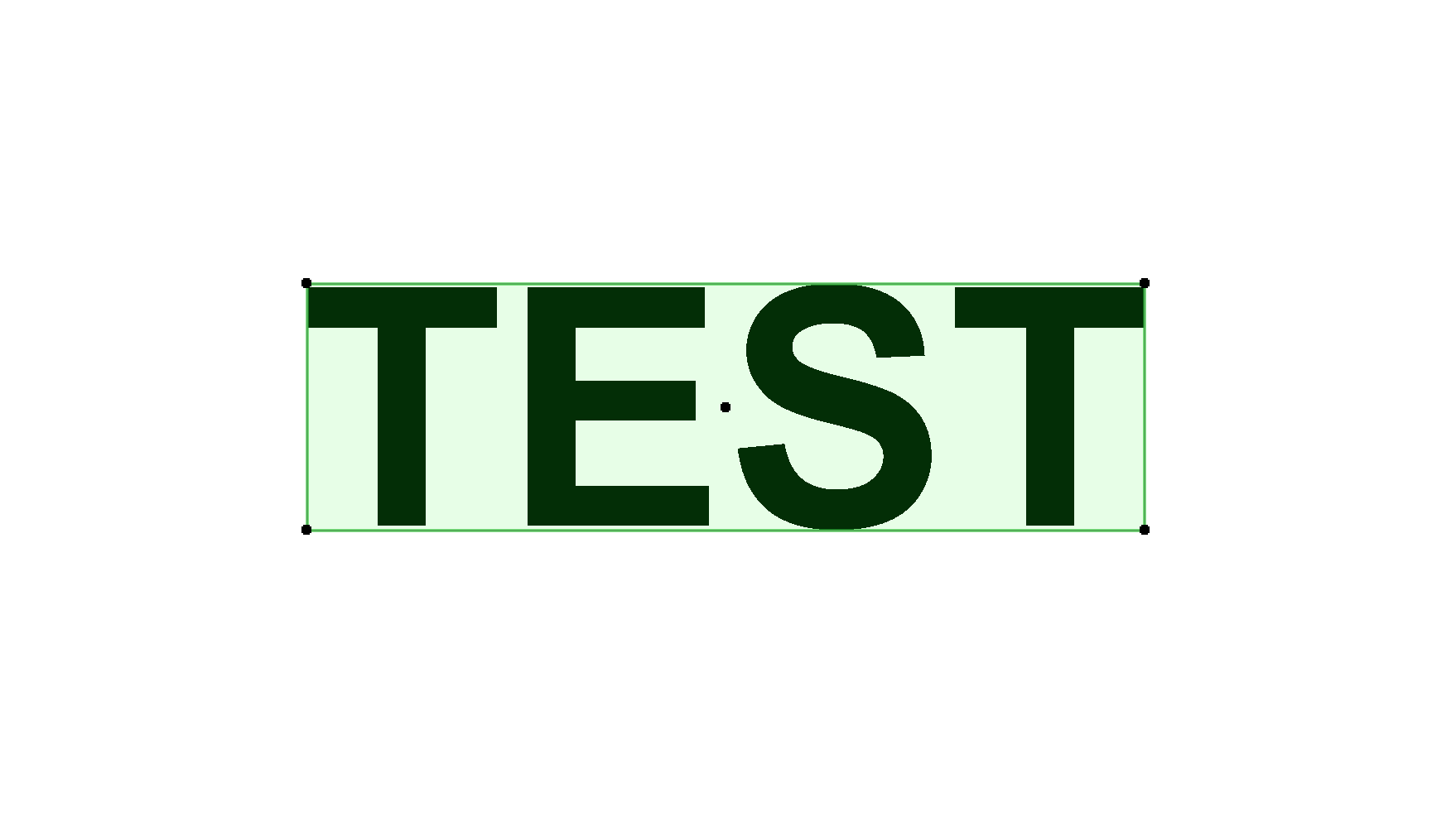

3. Plot-Datei mit dem Zeichnungswerkzeug platzieren
Dokumentation > Dokumentationswerkzeuge > Zeichnung
Mit dem Zeichnungswerkzeug gilt es nun den Text bzw. die Plot-Datei in der Projektdatei an der gewünschten Stelle zu platzieren.

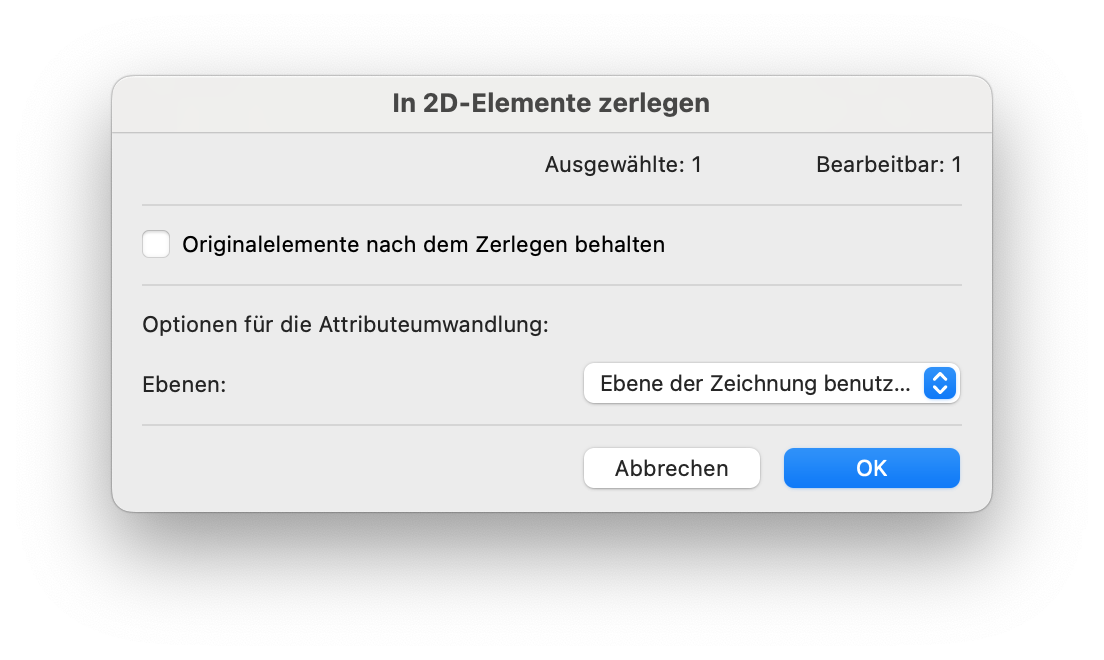

4. Platzierte Zeichnung in 2D-Elemente zerlegen
Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen...
Die platzierte Zeichnung kann nun mit dem o. g. Menübefehl in 2D-Elemente zerlegt werden.
Hinweis:
Schraffuren lassen sich weiter in Linien zerlegen:
- Konturlinie für die Schraffuren aktivieren.
- Schraffuren nochmals in 2D-Elemene zerlegen (siehe Befehl aus Schritt 4).
