Problemstellung
Eine geneigte Attika wurde mit einem Profil-Träger erstellt. Die Verbindung der Profil-Träger zwischen einem geneigten und einem horizontalen Attikaprofil führt jedoch zu einen unsauberen Verschneidungs-Ergebnis miteinander und damit auch zu einer fehlerhafte Verbindungen in den Ecken.
|

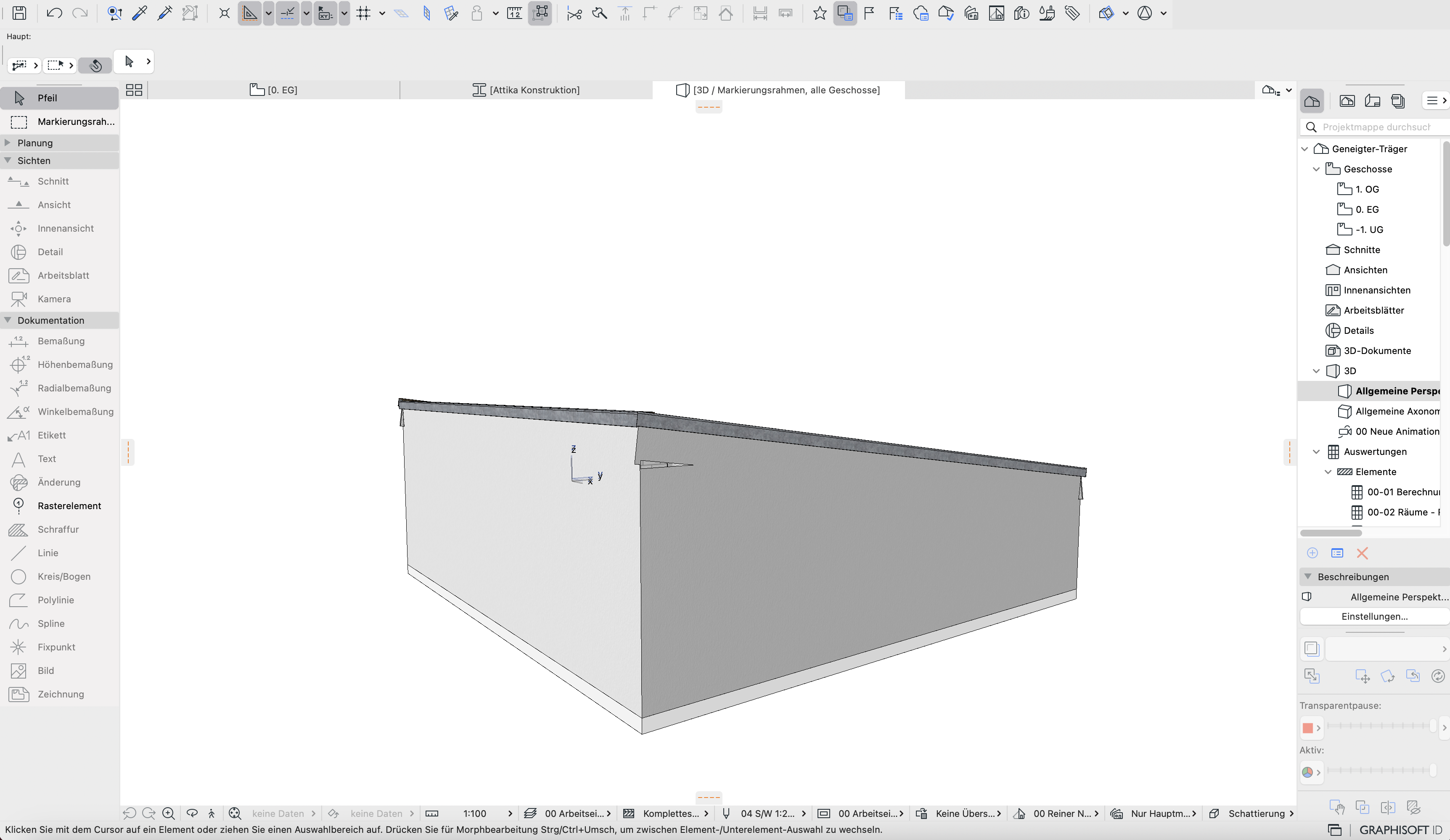

Aufsicht von Außen
|

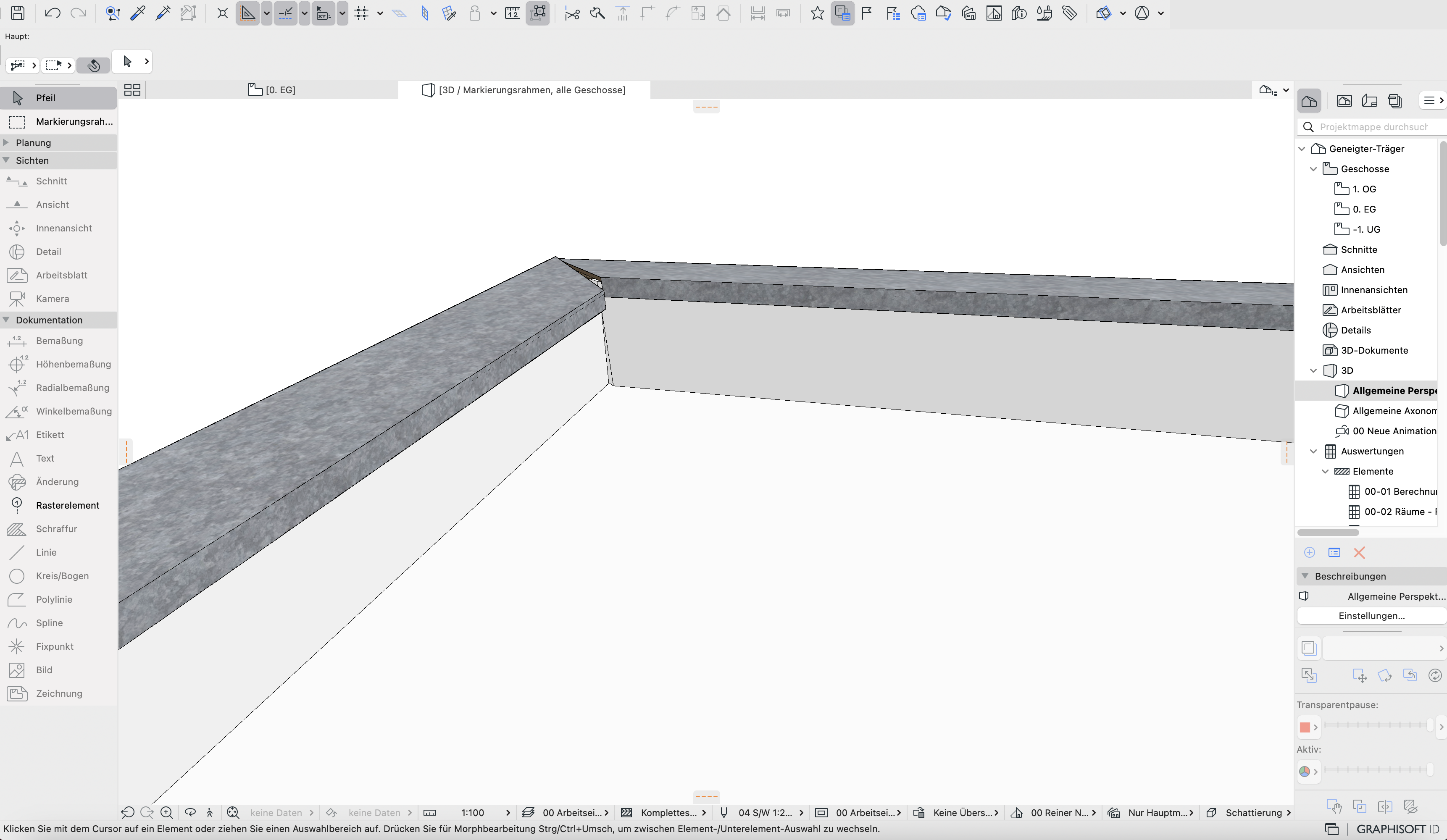

Aufsicht von Innen
|
Troubleshooting
Geometrisches Grundproblem

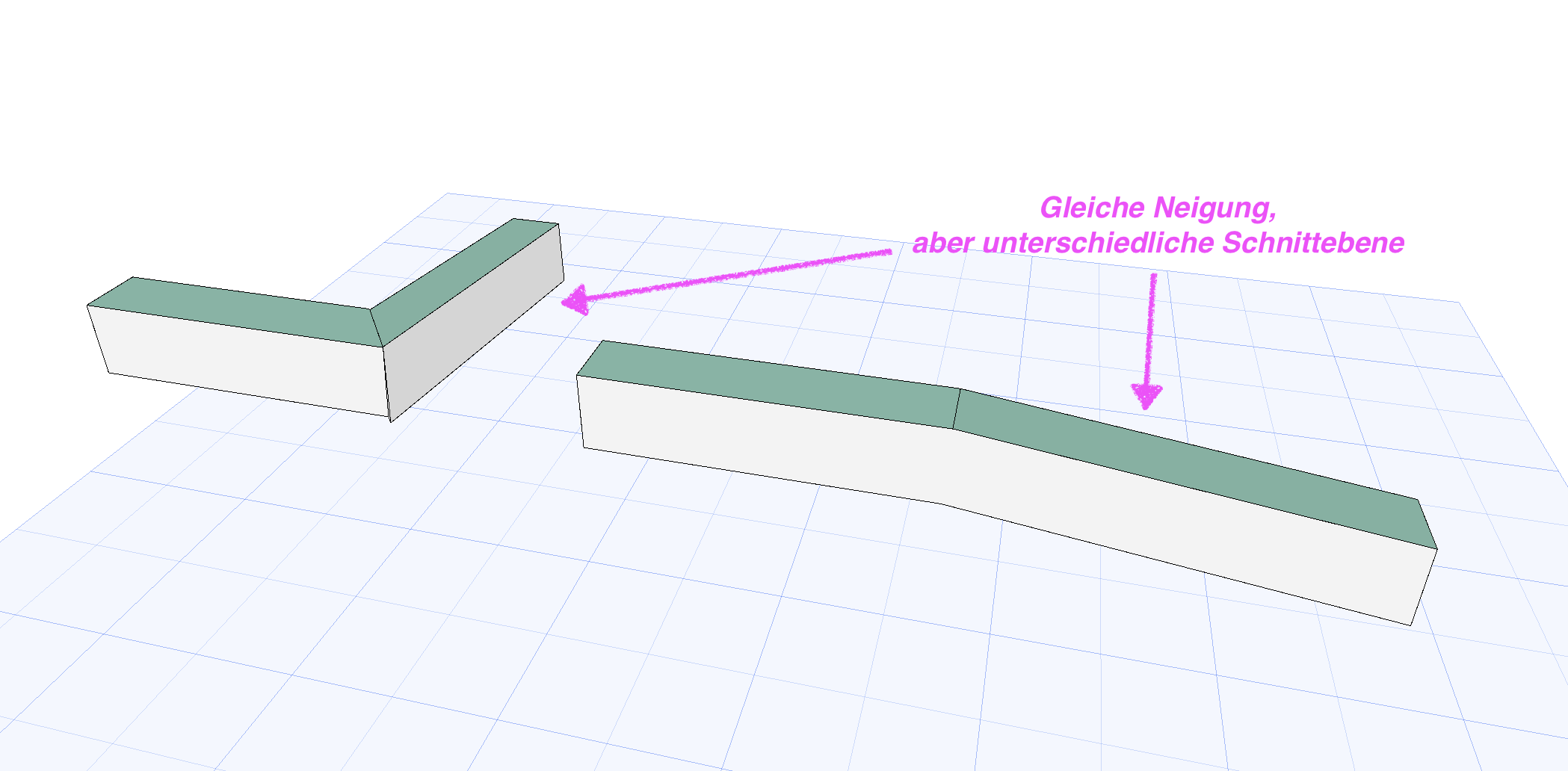

Es handelt sich hierbei um ein grundlegendes geometrisches Problem, welches aufgrund der unterschiedlichen Neigungen und Richtungen der zu verbindenden Elemente entsteht.
Es tritt häufig in der Architektur und im Bauwesen bei der Konstruktion von Treppen, Dächern und Geländern, auf.
- Für Treppenwangen wird das Problem des Richtungswechsel in Kombination mit dem geänderten Steigungswinkel z. B. durch einen Krümmling (ein gebogenes Übergangstück) gelöst.

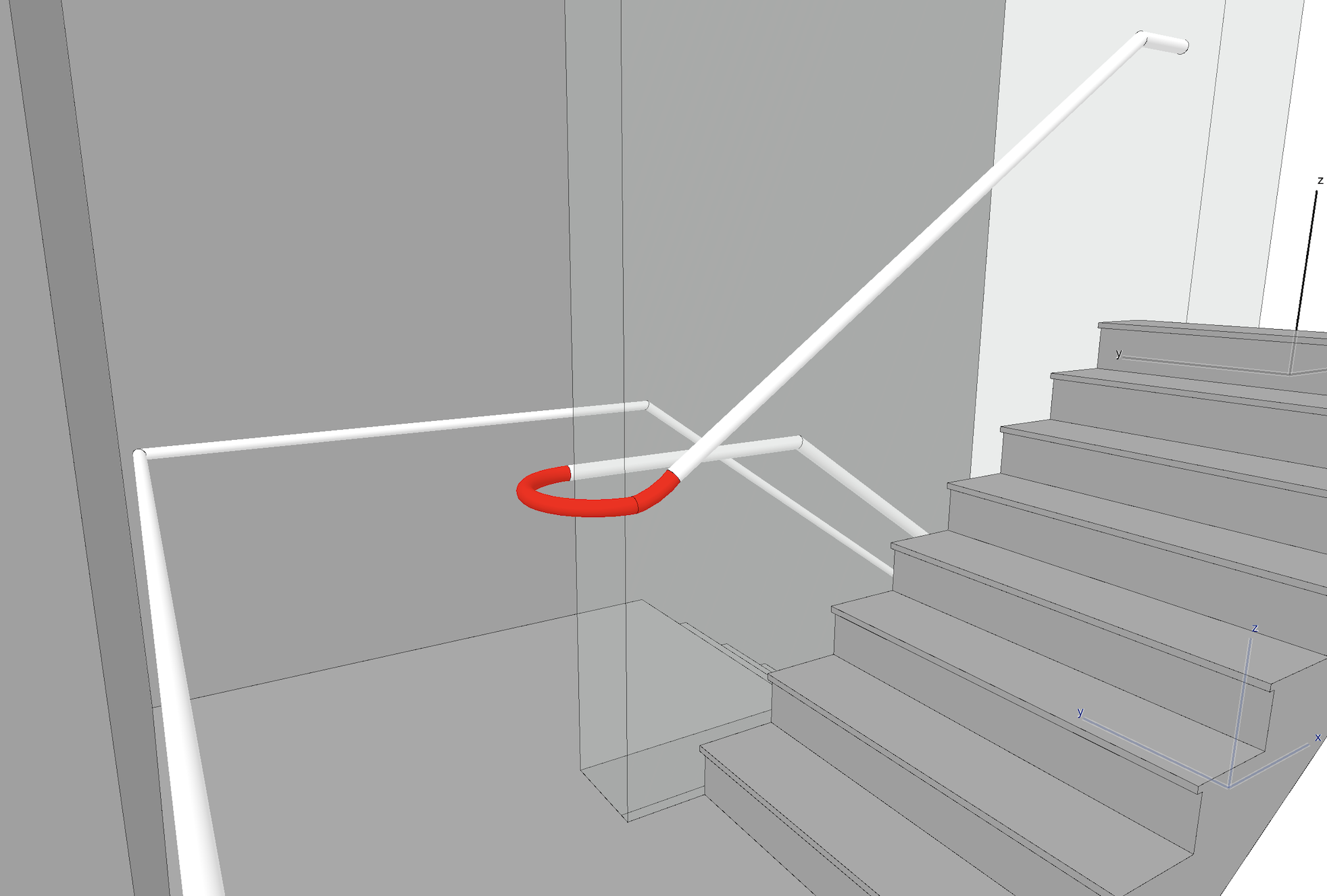

- Auch bei Handläufen gibt es Handlaufkrümmlinge, die eine durchgehende Nutzung des Handlaufs beim Treppenaufstieg ermöglichen.
Bei einer schrägen Attika, die in Archicad mit dem Träger-Werkzeug gebaut wird, besteht das gleiche geometrische Grundproblem aufgrund der unterschiedlichen Neigungen und den Richtungswechsel der zu verbindenden Elemente.
Um dieses Problem zu lösen, benötigen die Profile eine Schnittfläche in derselben Bearbeitungsebene. Es kann, ähnlich wie bei einer Treppenwange oder einem Handlauf, ein Verbindungselement verwendet werden.
Bei gewissen Modellierungssituationen muss das Übergangselement im Profil gegebenenfalls angepasst werden, um die gewünschte Verschneidung zu erhalten.

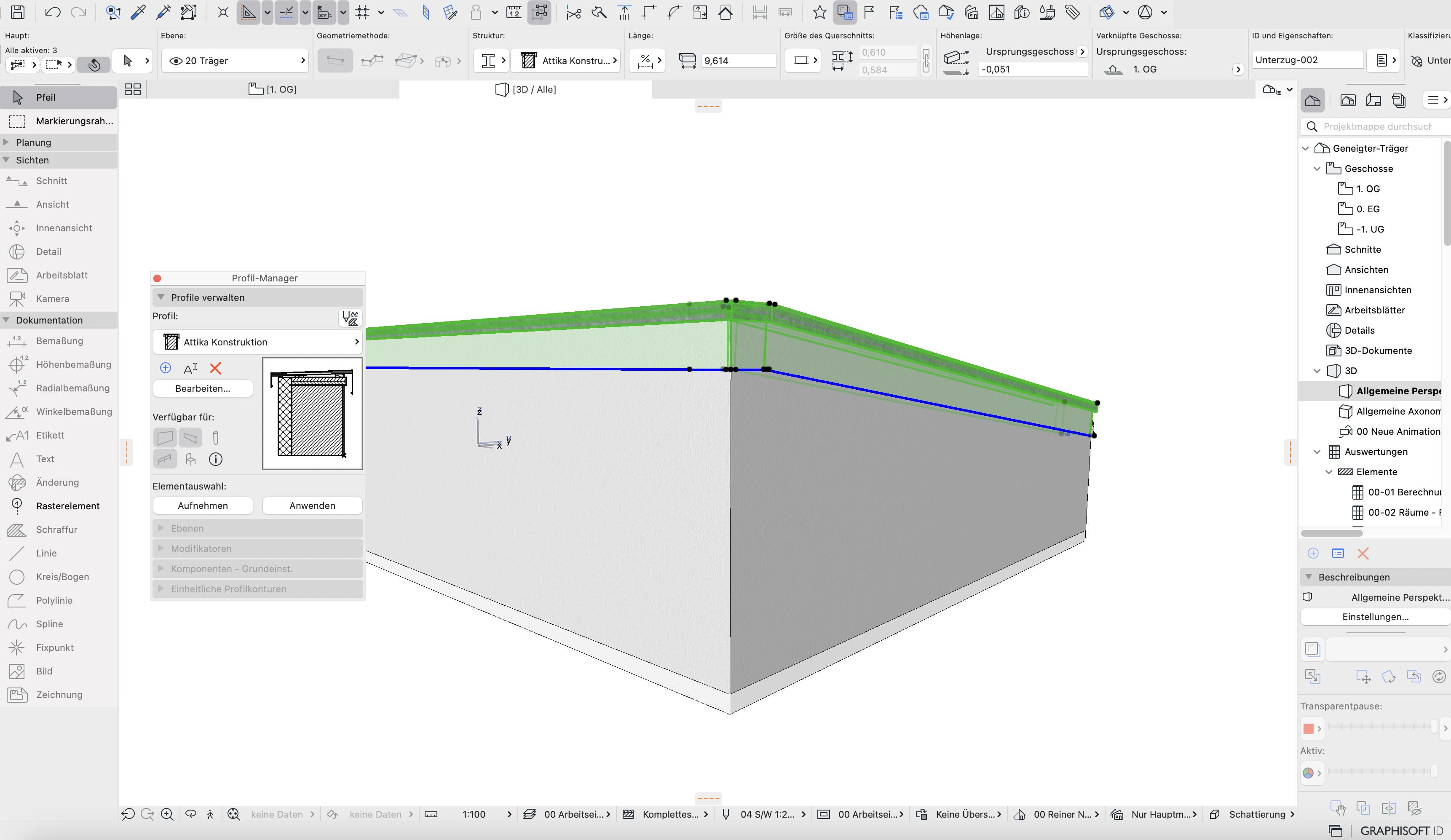

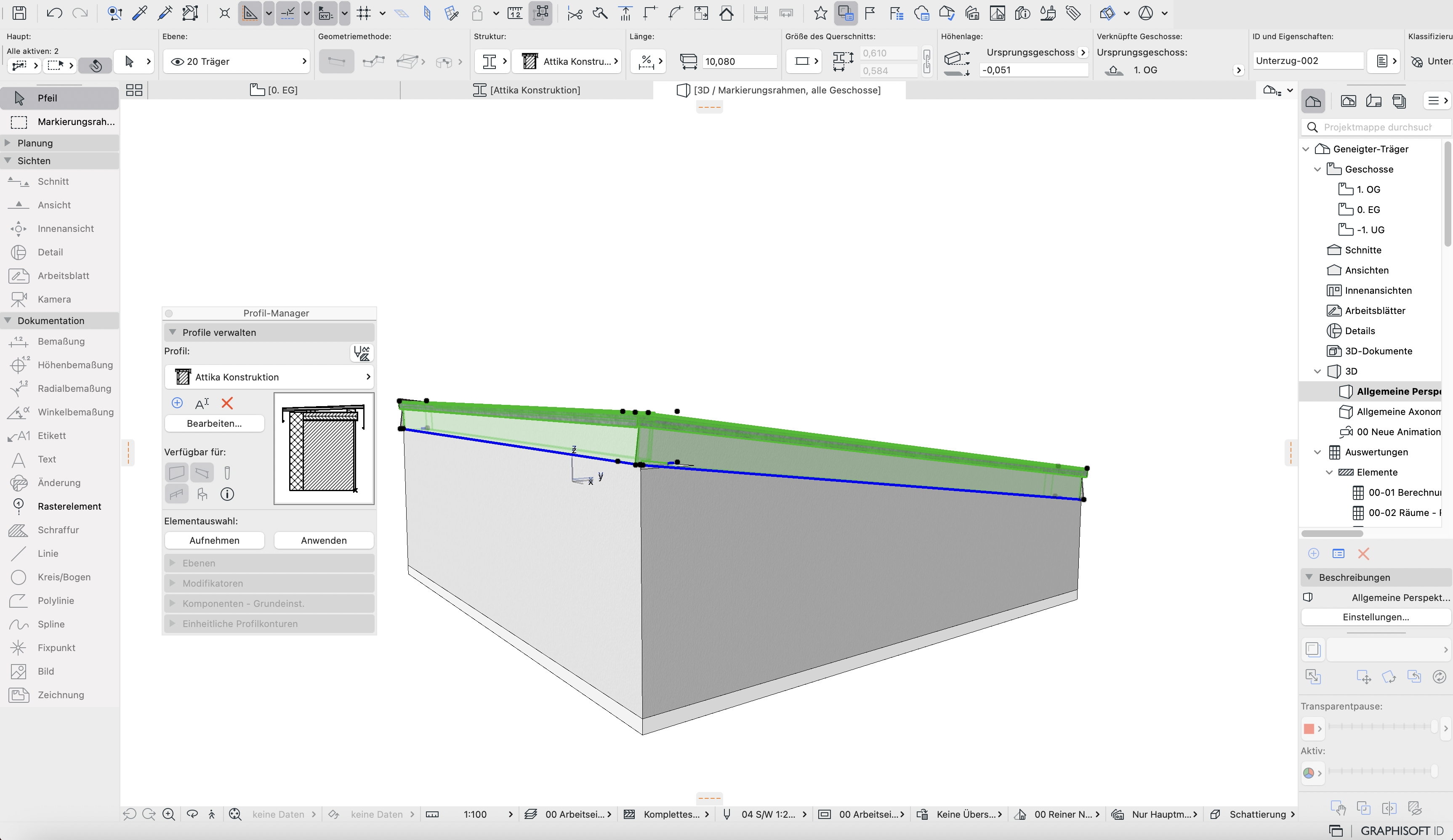

| Ohne Verbindungselement | Mit Verbindungselement |
Hinweis:

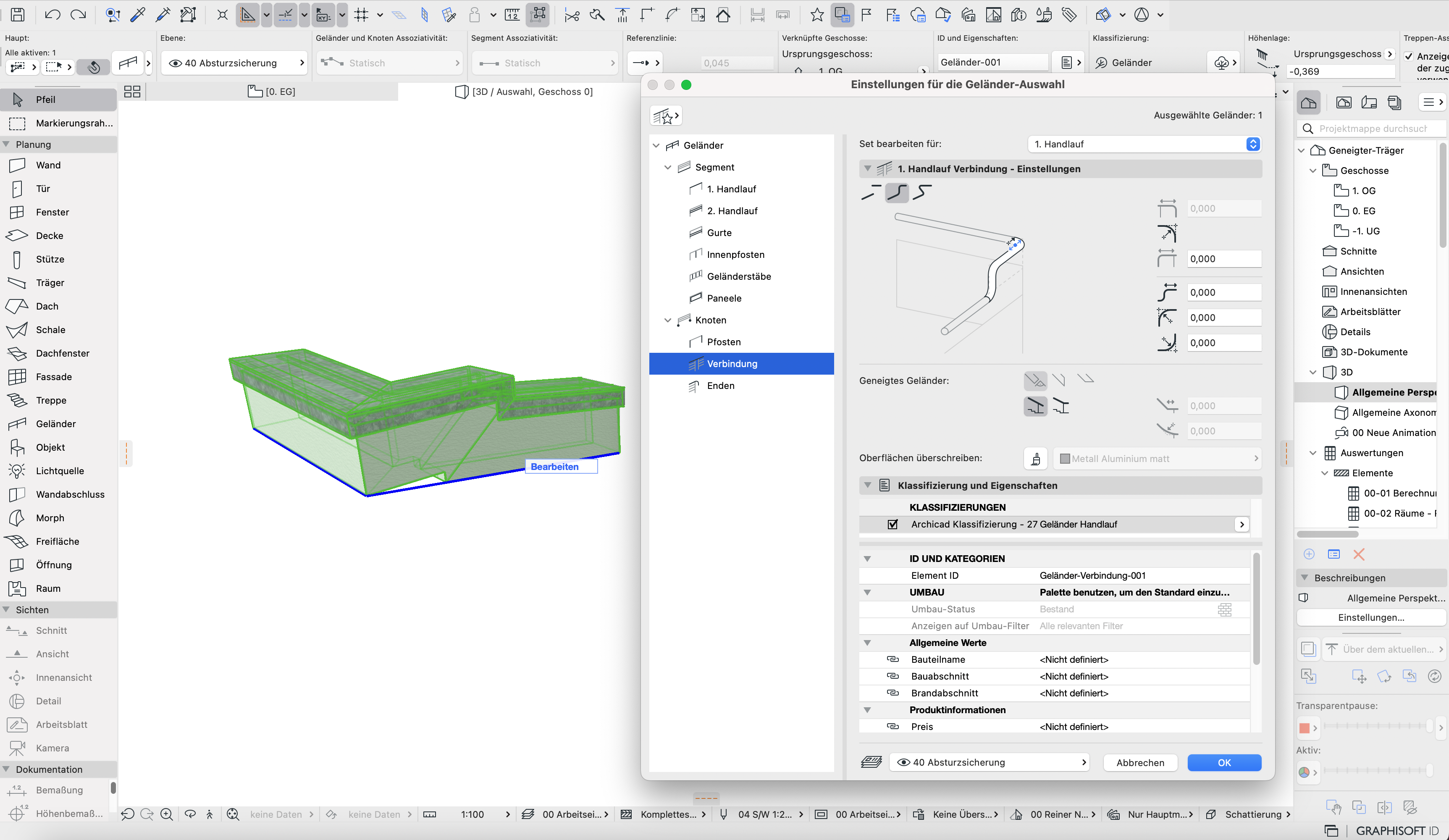

Das Geländer-Werkzeug bietet für die Verbindungen von Elementen mit unterschiedlichen Neigungswinkeln und unterschiedlichen Ausrichtungen im Punkt Verbindung verschiedene Bearbeitungsmöglichkeiten für die geometrische Lösung an.
