Problemstellung
Raster-Elemente, die mit dem Raster-Werkzeug im Grundriss erstellt wurden, werden im Schnitt oder in der Ansicht ganz oder teilweise nicht dargestellt.
Troubleshooting
1. Ebene sichtbar?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)...
Ist die Ebene, auf welche sich die Raster-Elemente befinden, sichtbar?
2. Umbau-Filter-Optionen und Varianten prüfen
Dokumentation > Umbau > Umbau-Filter-Optionen...
Ist der Umbaustatus, welcher den Raster-Elementen zugewiesen ist, mit dem aktiven Umbaufilter für die Schnitt/Ansicht sichtbar?
3. Variante sichtbar?
Dokumentation > Variantenplanung > Varianten-Manager
Ist die Variante, auf welcher sich die Raster-Elemente befinden, mit der aktiven Varianten-Kombination sichtbar?
4. Rasterelement-Einstellungen prüfen

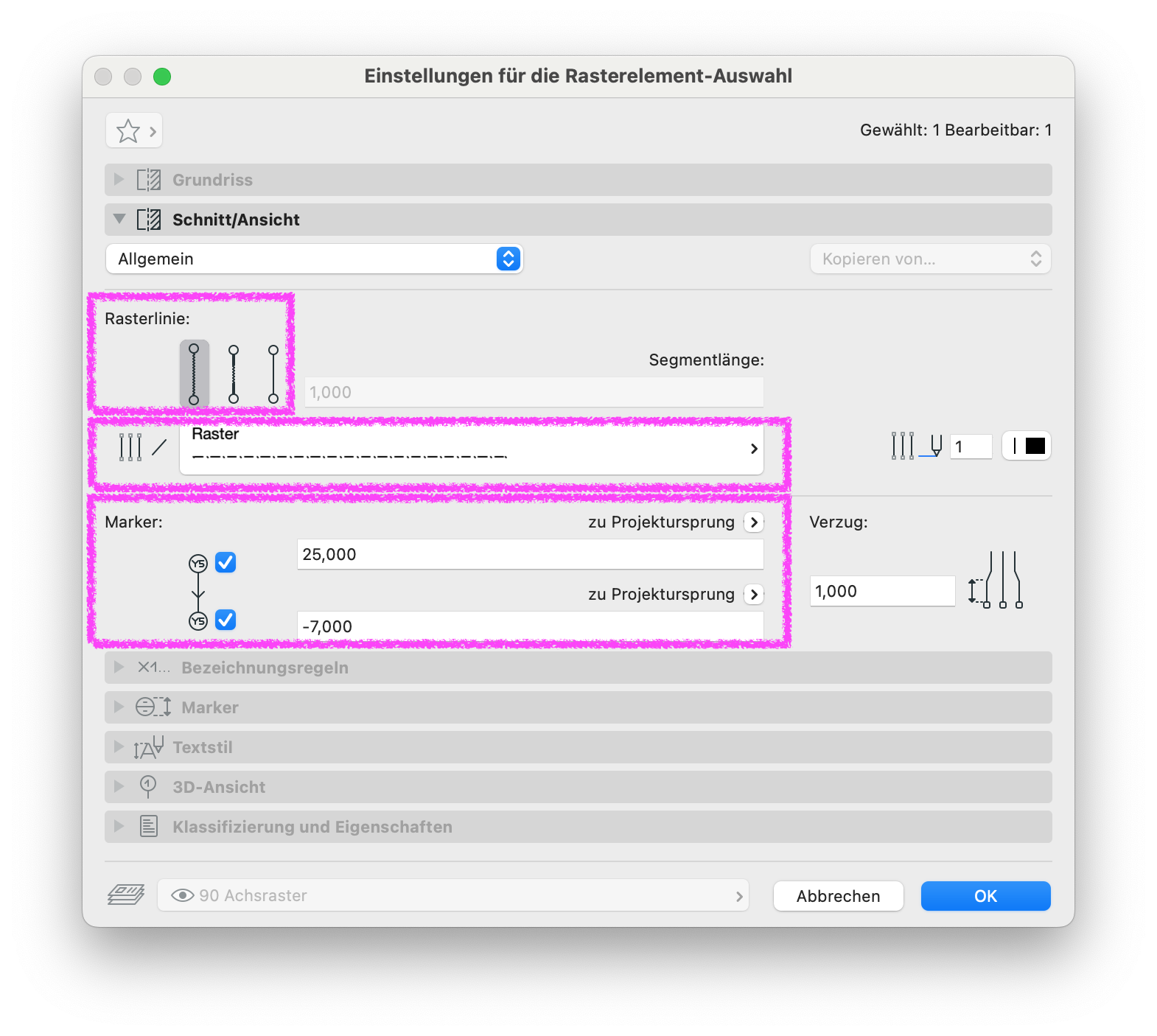

Einstellungen für die Rasterelement-Auswahl > Schnitt/Ansicht
- Welcher Typ für die Rasterlinie ist definiert?
- Welcher Linientyp ist für die Rasterlinie definiert?
- Sind die Marker mit dem Häkchen aktiviert?
- Sind die Höhenwerte der Marker geprüft?
5. Schnitt-/Ansicht-Einstellungen prüfen

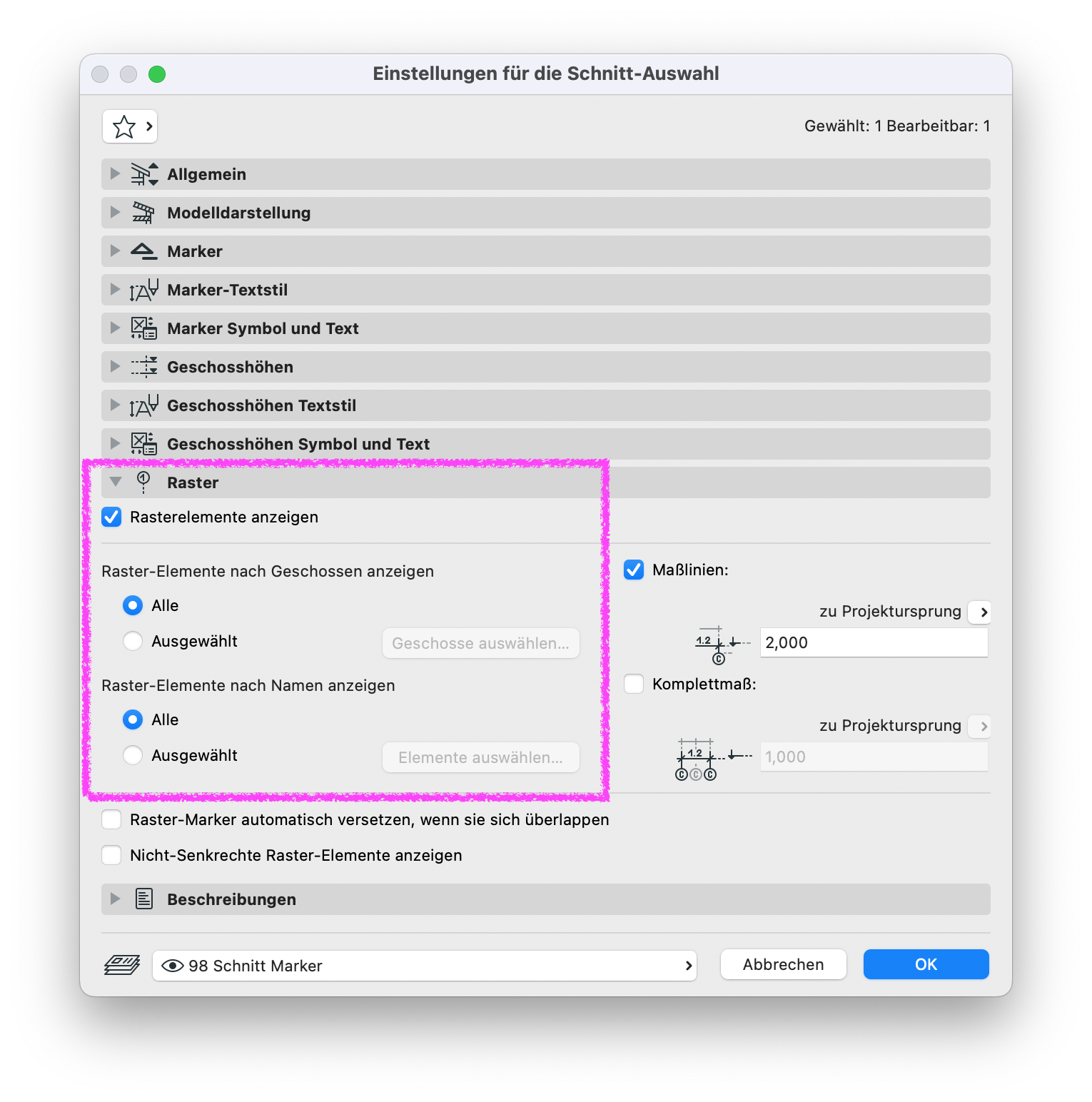

Einstellungen für die Schnitt/Ansicht-Auswahl > Raster
- Die Option Rasterelemente anzeigen muss aktiviert sein.
- Raster-Elemente nach Geschossen anzeigen muss auf Alle gestellt sein.
- Raster-Elemente nach Namen anzeigen muss auf Alle gestellt sein.
Hinweis:
Handelt es sich in Bezug zur Ansichts- oder Schnittlinie um schräg zulaufenden Achsen, so sind für eine korrekte Anzeige in der Ansicht oder Schnitt zusätzlich die folgenden Kriterien zu erfüllen:

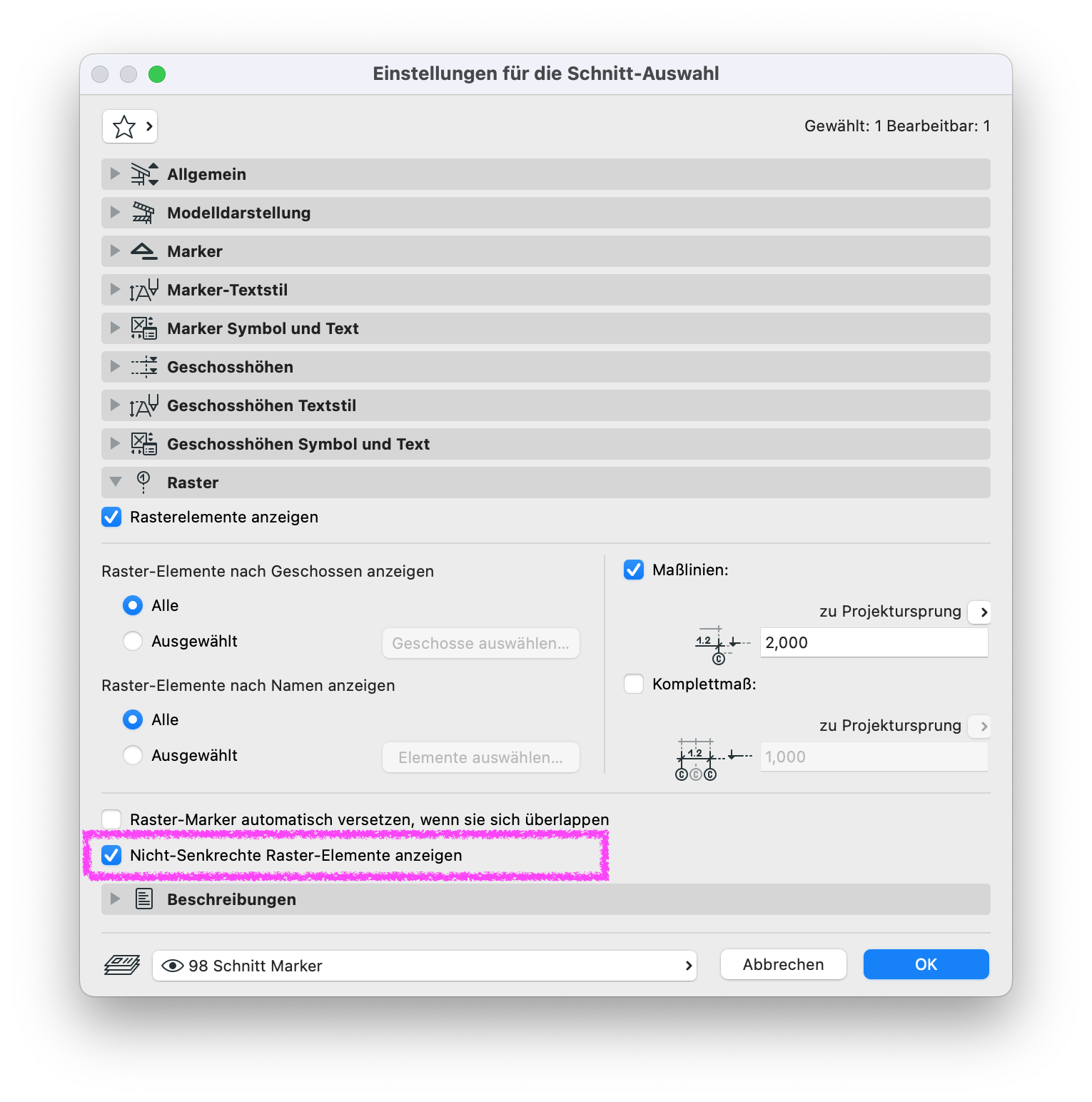

- Die Option Nicht-senkrechte Raster-Elemente anzeigen muss aktiviert sein.
- Die entsprechenden Achsen müssen im Grundriss so lang gezogen sein, dass diese die Ansichts- oder Schnittlinie schneiden bzw. kreuzen.
