Problemstellung
Das Raster bzw. Achsen aus der Hotlink-Datei wird in der Host-Datei nicht dargestellt bzw. ist nciht sichtbar.
Troubleshooting
1. Ursprungsgeschoss der Rasterelemente im Hotlink prüfen
Das Geschoss, in dem die Rasterelemente in der Hotlink-Quelldatei gezeichnet wurden, muss in der Host-Datei platziert werden.

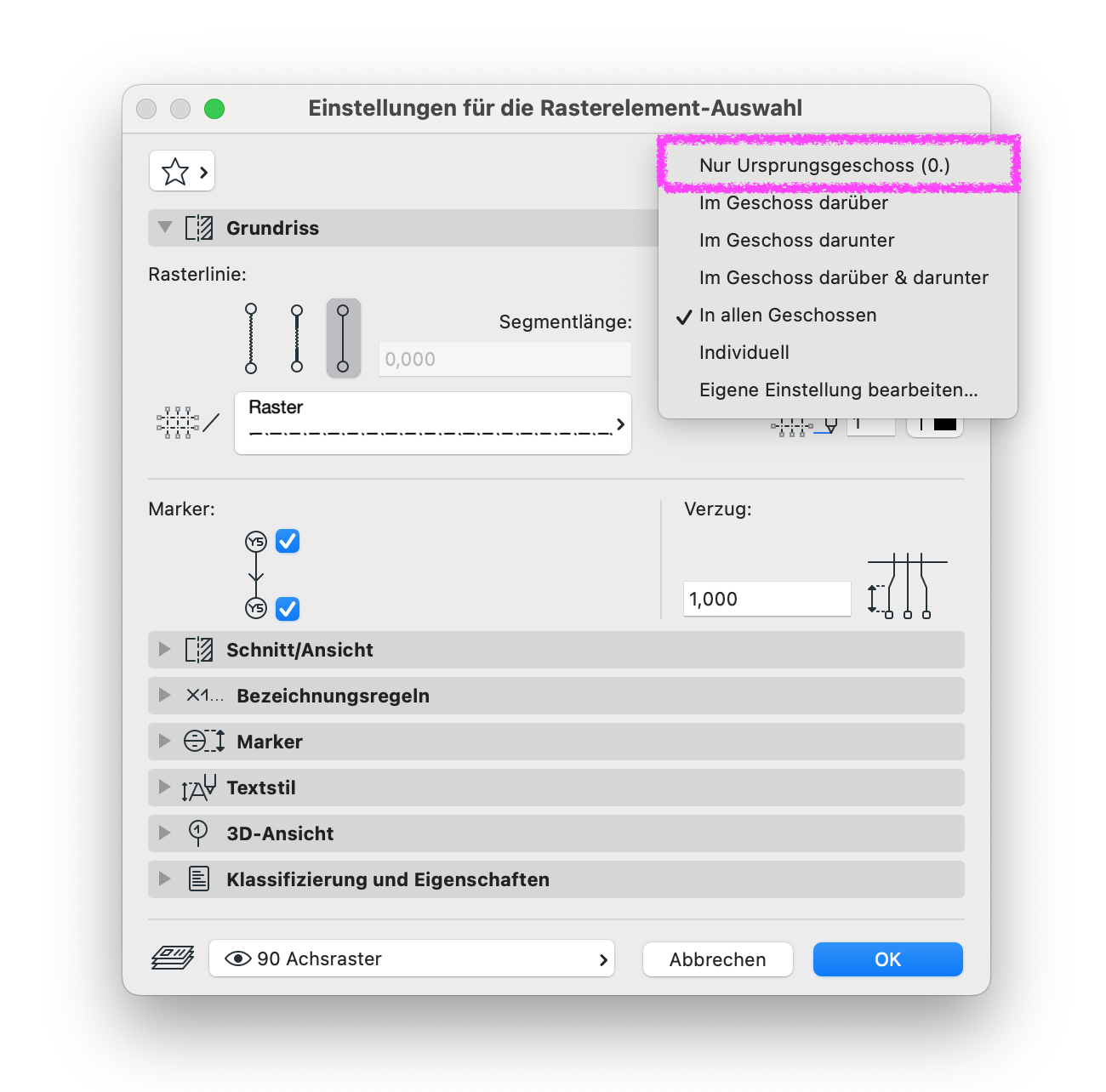

Das Ursprungsgeschoss der Rasterelemente definiert sich danach, in welchem Geschoss die Rasterelemente platziert werden - unabhängig danach, in welchen Geschossen diese angezeigt werden:
Beim Platzieren eines Hotlinks (Ablage > Externe Daten > Hotlink platzieren...) kann ausgewählt werden, welche Geschosse als Hotlink in die Haupt-Datei verknüpft werden sollen.
2. Ebene sichtbar?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)...
Ist die Ebene, auf welcher sich die Rasterelemente befinden, in der Haupt-Datei sichtbar?
Weitere Informationen zu diesem Thema bietet der folgende Link:
