Problemstellung
Das in Archicad erstellte virtuelle Gebäudemodell, soll in Google Earth mit den entsprechenden Koordinaten platziert und angezeigt werden. Jedoch lässt sich das 3D-Modell in Google Earth nicht exportieren oder wird nicht an den gewünschten Koordinaten platziert.
Troubleshooting
1. Google Earth Pro herunterladen und installieren
Ein 3D-Modell aus Archicad kann nur in Google Earth übertragen werden, wenn die Pro-Version von Google Earth verwendet wird.
2. Google Earth Pro starten und gewünschte Region suchen
Mit der Orts- oder Koordinateneingabe kann die entsprechende Region leichter gefunden werden.
3. Ortsmarkierung platzieren

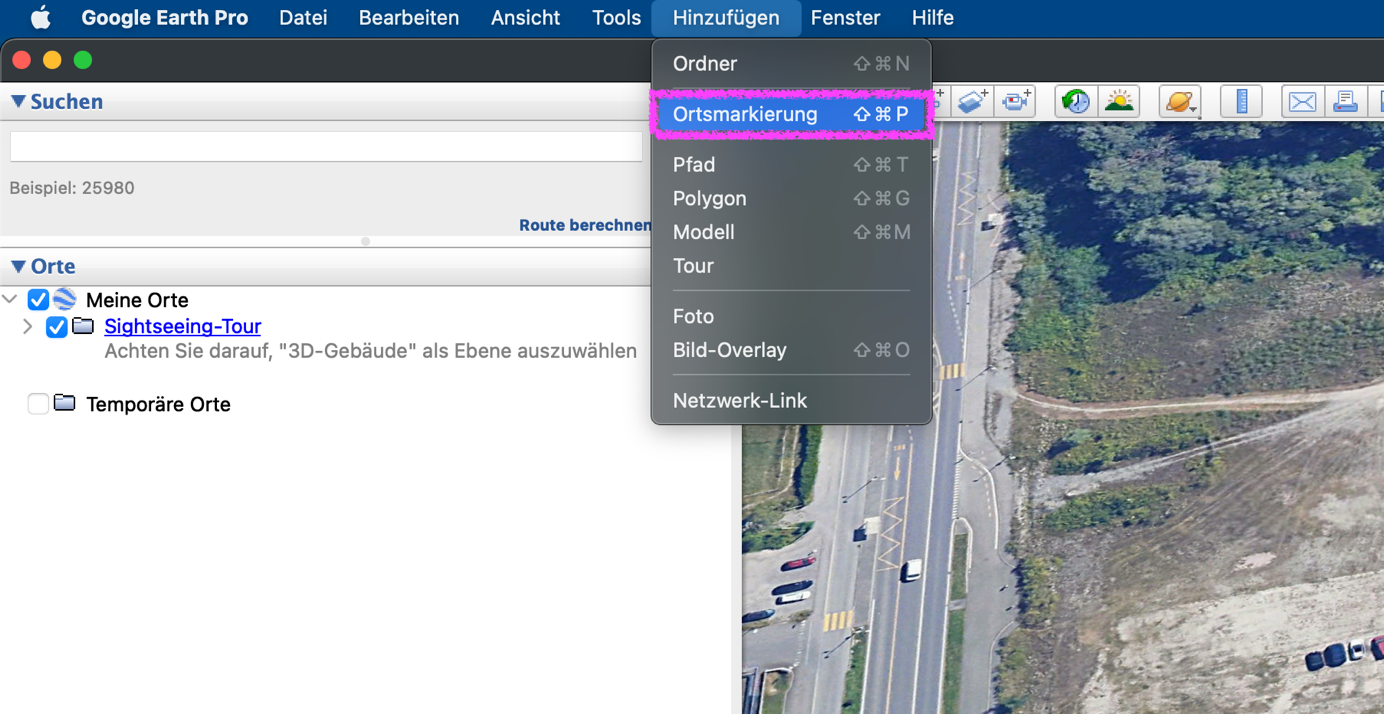

- Hinzufügen > Ortsmarkierung
Mit dem Befehl Ortsmarkierung kann in Google Earth eine Ortsmarkierung platzieren. Es sollte eine auffällige Stelle gewählt werden, z. B. eine Grundstücks- oder Gebäudeecke.
4. Datei in Google Earth Pro als .kmz-Datei sichern
- Datei > Speichern > Ort speichern unter…
Nachdem die Ortsmarkierung an der gewünschten Stelle platziert ist, wird diese als .kmz-Datei exportiert.
5. Archicad-Datei öffnen und .kmz-Datei dazuladen
- Ablage > Interoperabilität > Dazuladen… > Dazuladen aus Datei…
Die Archicad-Datei, welches das 3D-Modell enthält, öffnen und die zuvor abgespeicherte .kmz-Datei über Dazuladen in Archicad einfügen.

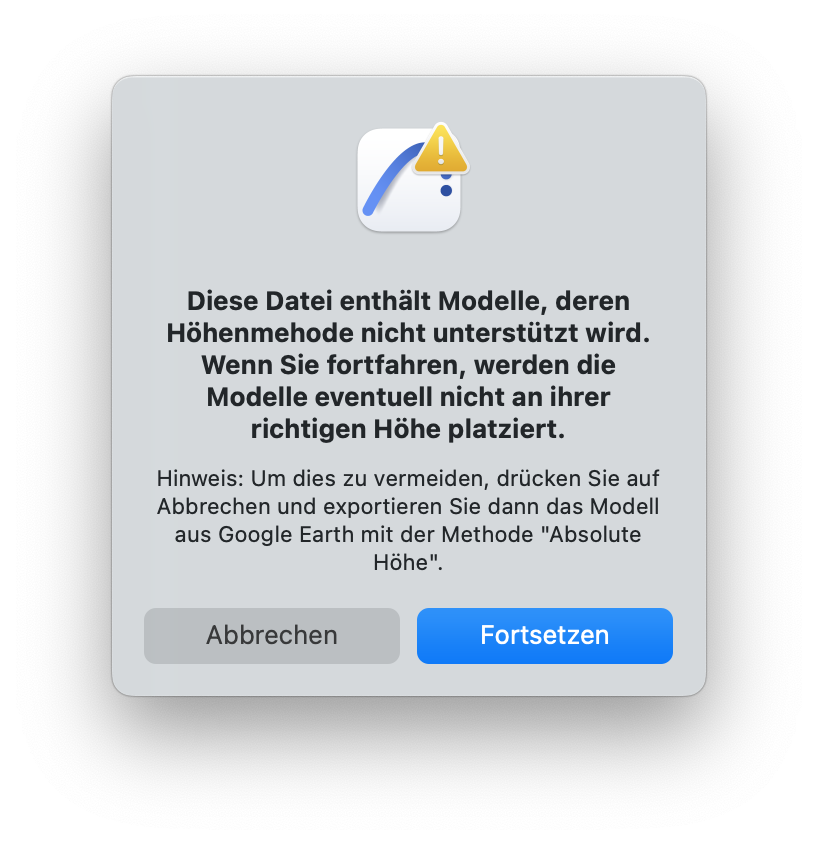

Bei dem anschließend erscheinenden Dialogfenster auf Fortsetzen klicken:

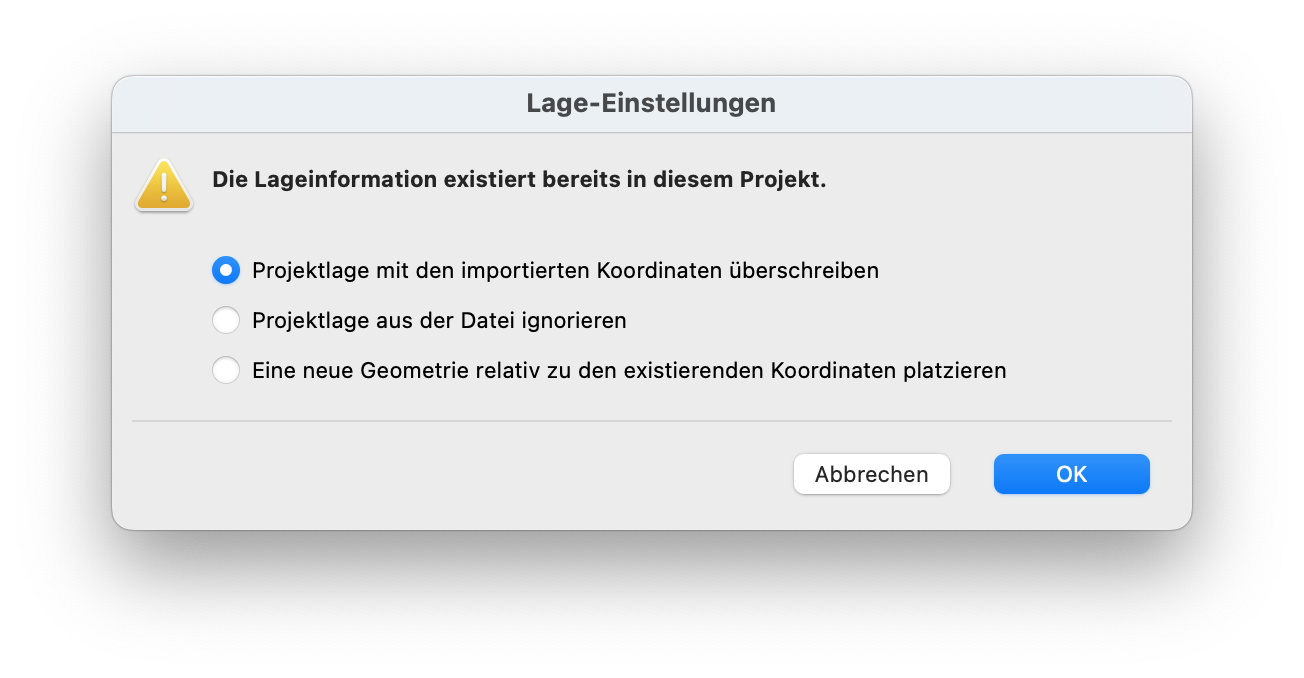

Im nächsten Dialogfenster die Option Projektlage mit den importierten Koordinaten überschreiben anwählen und mit OK bestätigen:
6. Ortsmarkierung an der gewünschten Stelle platzieren

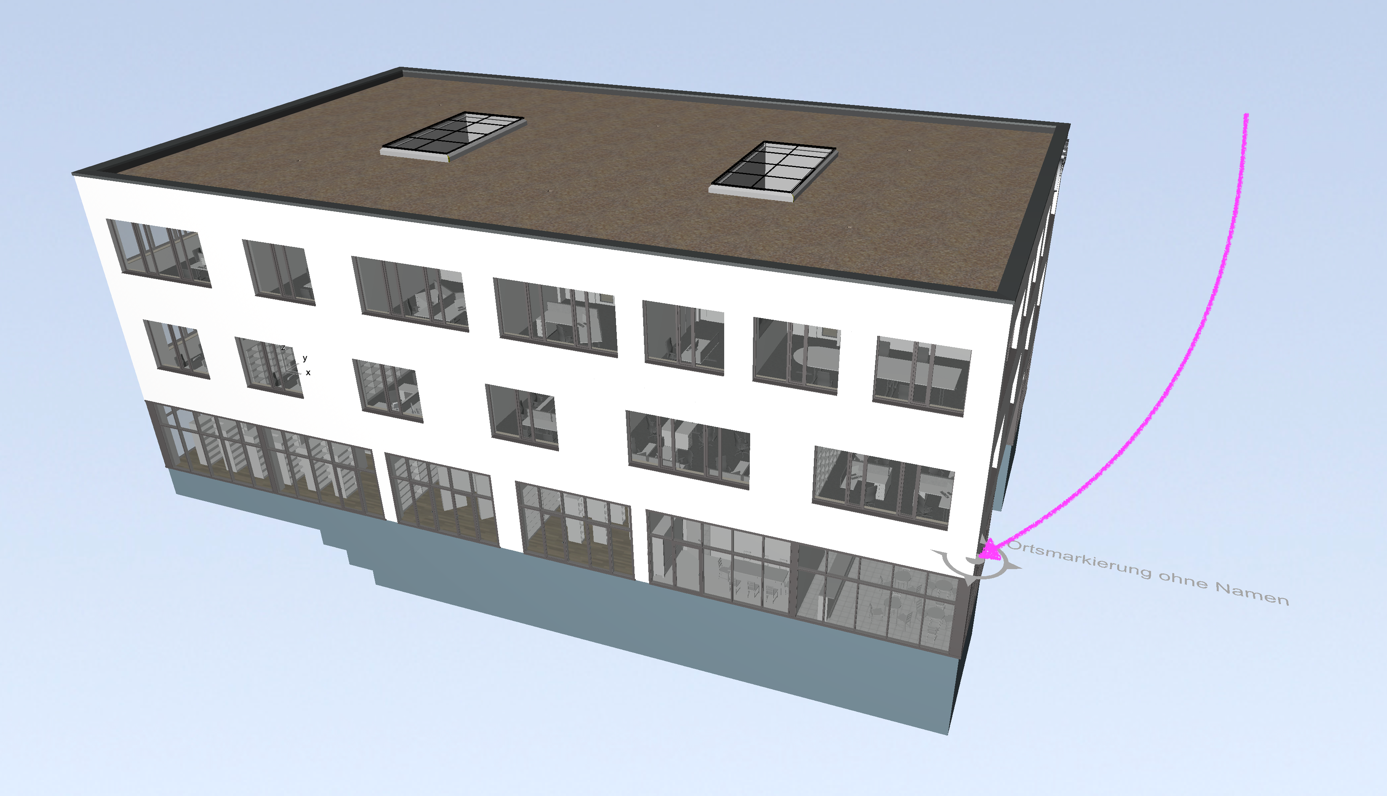

Die importierte Ortsmarkierung wird danach in der Archicad-Datei im Grundriss an der gewünschten Stelle, z.B. Ursprung, Grundstücksecke, Gebäudeecke, etc., abgesetzt. Diese Ortsmarkierung ist nun der Einfügepunkt in Google Earth. Die Ortsmarkierung wird auch im 3D-Fenster in Archicad als Einfügepunkt angezeigt.
7. 3D-Modellinhalte im 3D-Fenster prüfen
Es werden die 3D-Elemente in Google Earth übertragen, welche zum Ausführungszeitpunkt des Menübefehls Modell an Google Earth senden… bzw. Abspeicherns des 3D-Modells als KMZ-Datei im 3D-Fenster sichtbar waren. Ebenen oder Elemente, die nicht benötigt werden, und in Google Earth nicht mit übertragen werden müssen, müssen ausgeblendet werden.
8. Modell an Google Earth senden
- Ablage > Interoperabilität > Modell an Google Earth senden…

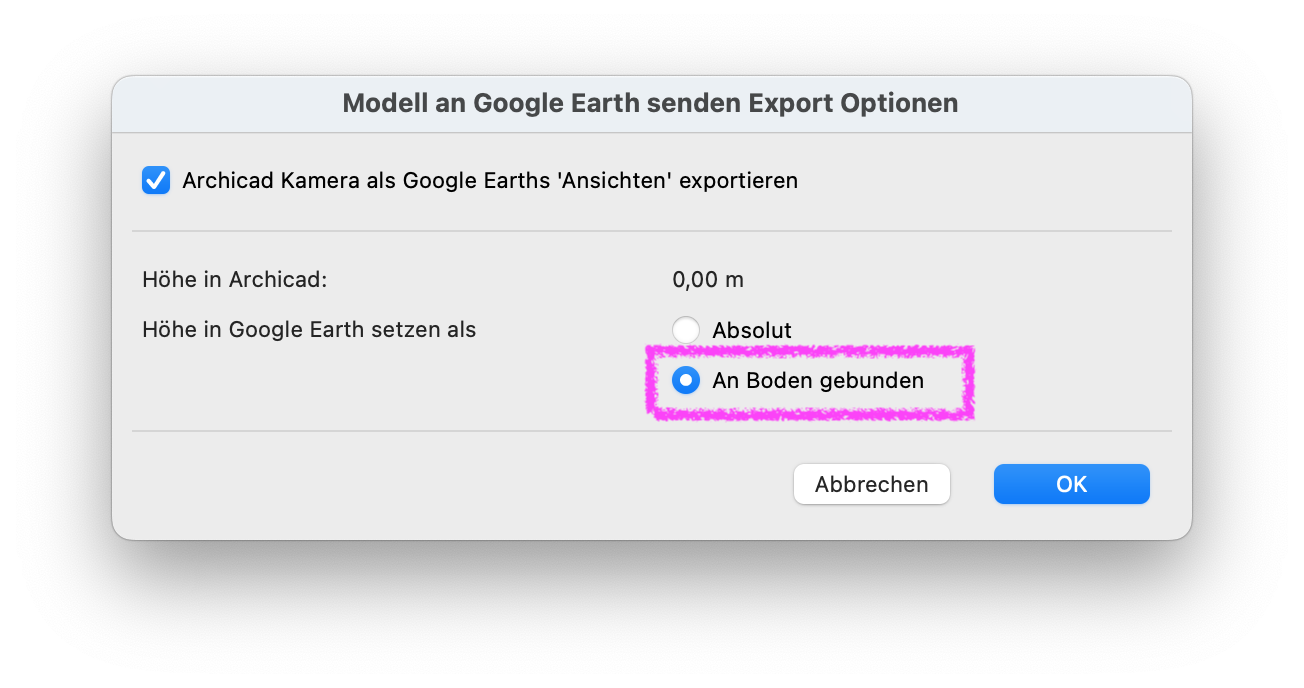

Im Dialogfenster Modell an Google Earth senden Export Optionen bei dem Punkt Höhe in Google Earth setzen als ist die Option An Boden gebunden empfehlenswert.

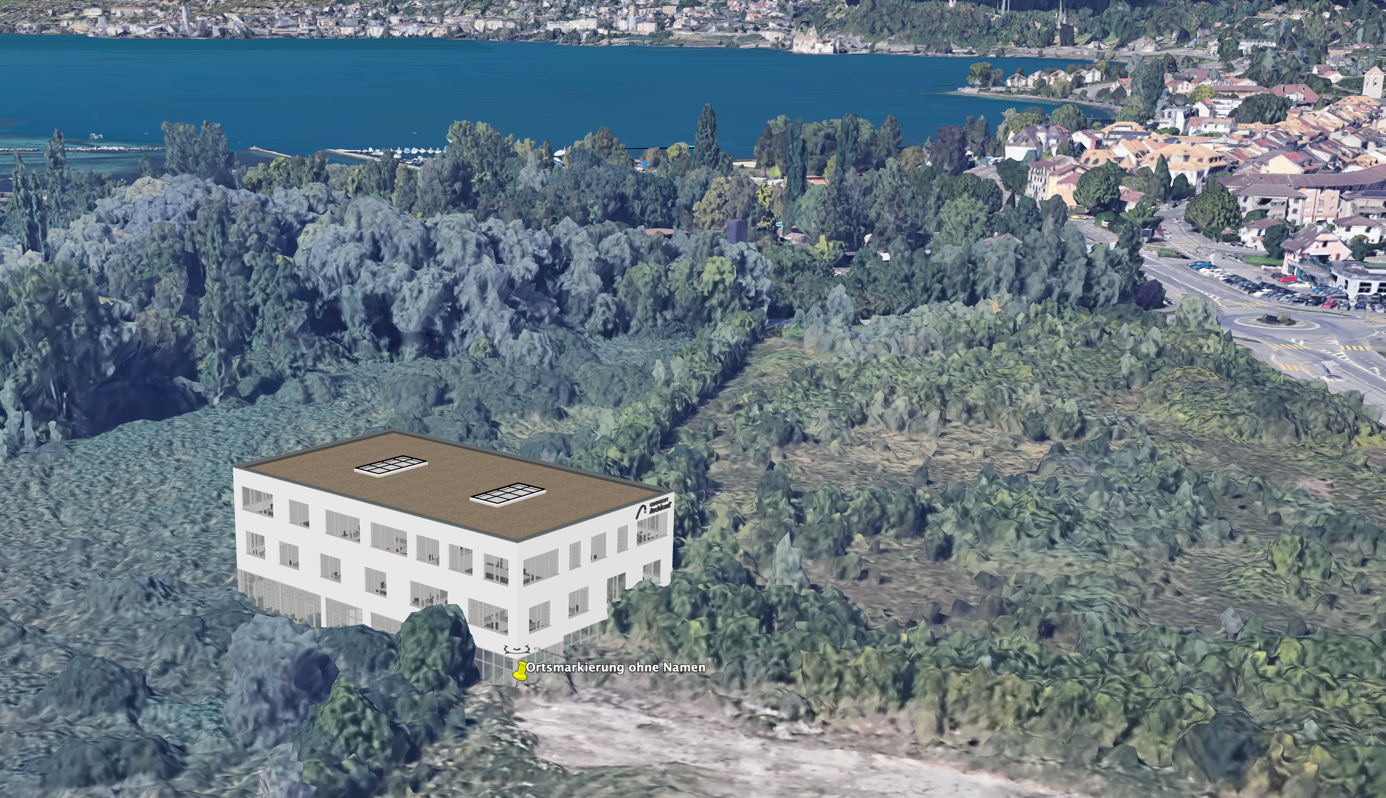

Mit dem Abschließen des Befehls über OK startet Google Earth automatisch und zeigt das Modell an der zuvor festgelegten Position an.
9. Alternative Exportmöglichkeit: Modell als Google Earth - Datei abspeichern
- Ablage > Sichern als…
Alternativ zu Schritt 8 kann das 3D-Modell in Archicad aus dem 3D-Fenster heraus als .kmz-Datei, Google Earth-Datei, abgespeichert werden. Die gespeicherte Datei kann anschließend in Google Earth geöffnet oder an Planungspartner per Mail versendet werden.
Hinweis:
Das 3D-Modell wird stets nur lokal auf dem jeweiligen Rechner in Google Earth gesichert und angezeigt. Es erfolgt kein automatischer Upload auf externe Speicherorte, wie Google Server.
