Problemstellung

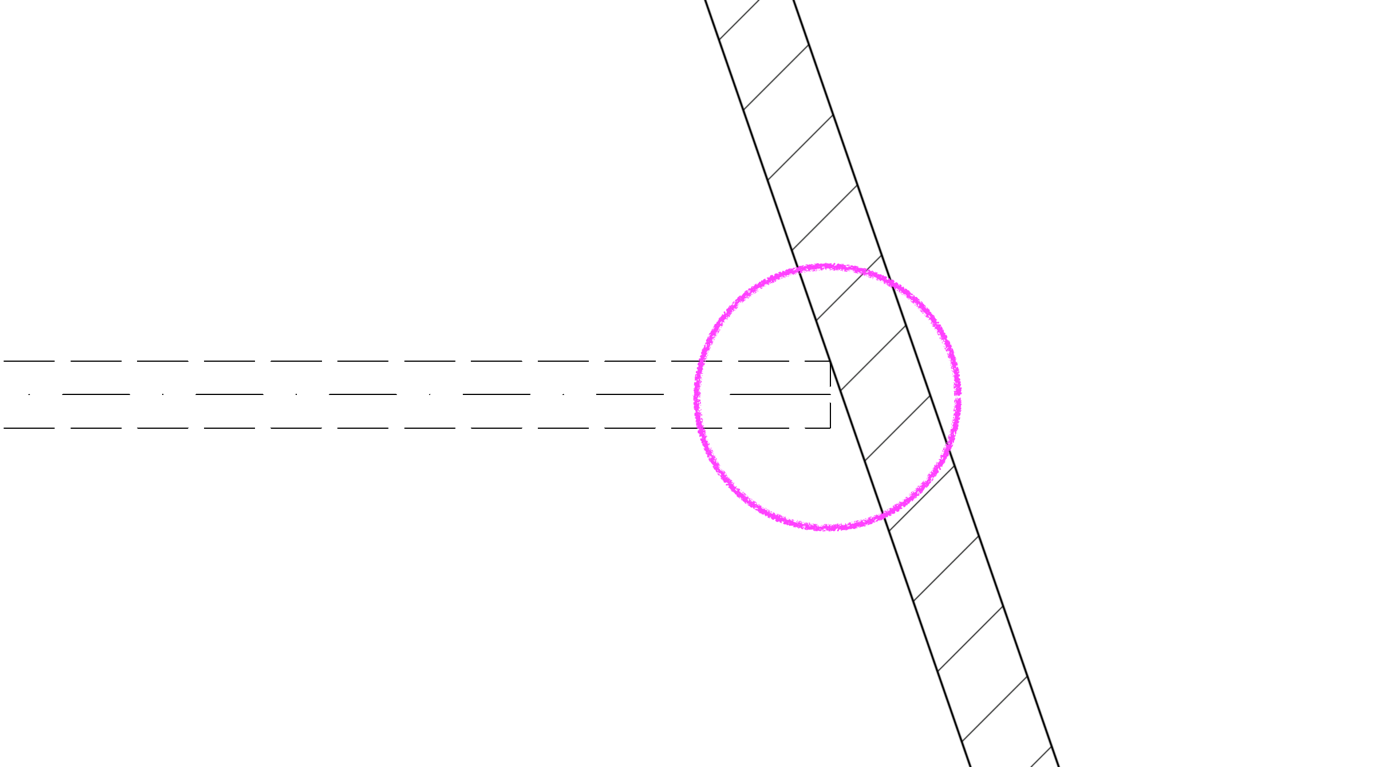

Die mit dem Träger-Werkzeug erstellten Unterzüge, sollen im Grundriss schräg an eine Wand anschließen. Der Träger lässt sich am Ende jedoch nur in z-Richtung neigen, aber nicht in der benötigten x- oder y-Richtung.
Troubleshooting
1. Träger mit schräger Träger verbinden
Um einen schrägen Abschluss für einen Trägers zu erstellen, kann eine schrägen Träger als Hilfskonstruktion verwendet werden.

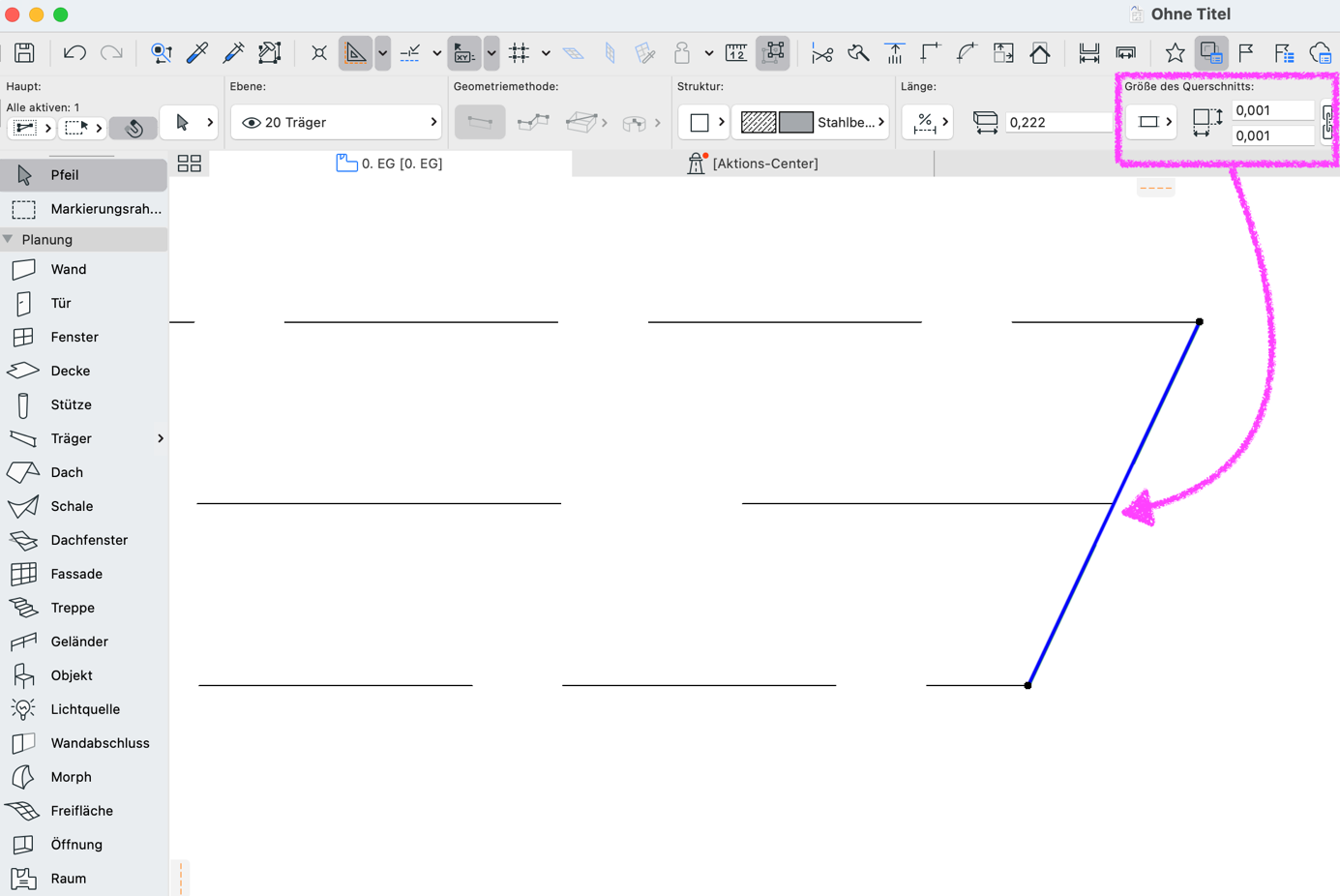

- Träger im benötigten Winkel in x- bzw. y-Richtung im Grundriss erstellen. Der Träger sollte mit möglichst kleinen Abmessungen, z.B. 0,001m, festgelegt werden.
- Träger und Träger mit der Verbinden-Funktion, unter Bearbeiten > Verändern > Verbinden, verbinden.
- Gegebenenfalls müssen die Enden bzw. Knotenpunkte der Trägers auf der Referenzlinie verschoben bzw. angepasst werden, sodass die Träger bündig mit den Außenkanten des Trägers abschließt.
Hinweis:
- Die Abmessungen der Träger sind so wählen, dass diese im Plan nicht sichtbar ist.
- Die Ebene dieses Trägers darf nicht ausgeblendet werden, da sonst geht die Verbindung verloren.
- Es gilt darauf zu achten, dass im Falle von interaktiven Auswertungen das Element ausgeschlossen werden muss.
2. Träger drehen

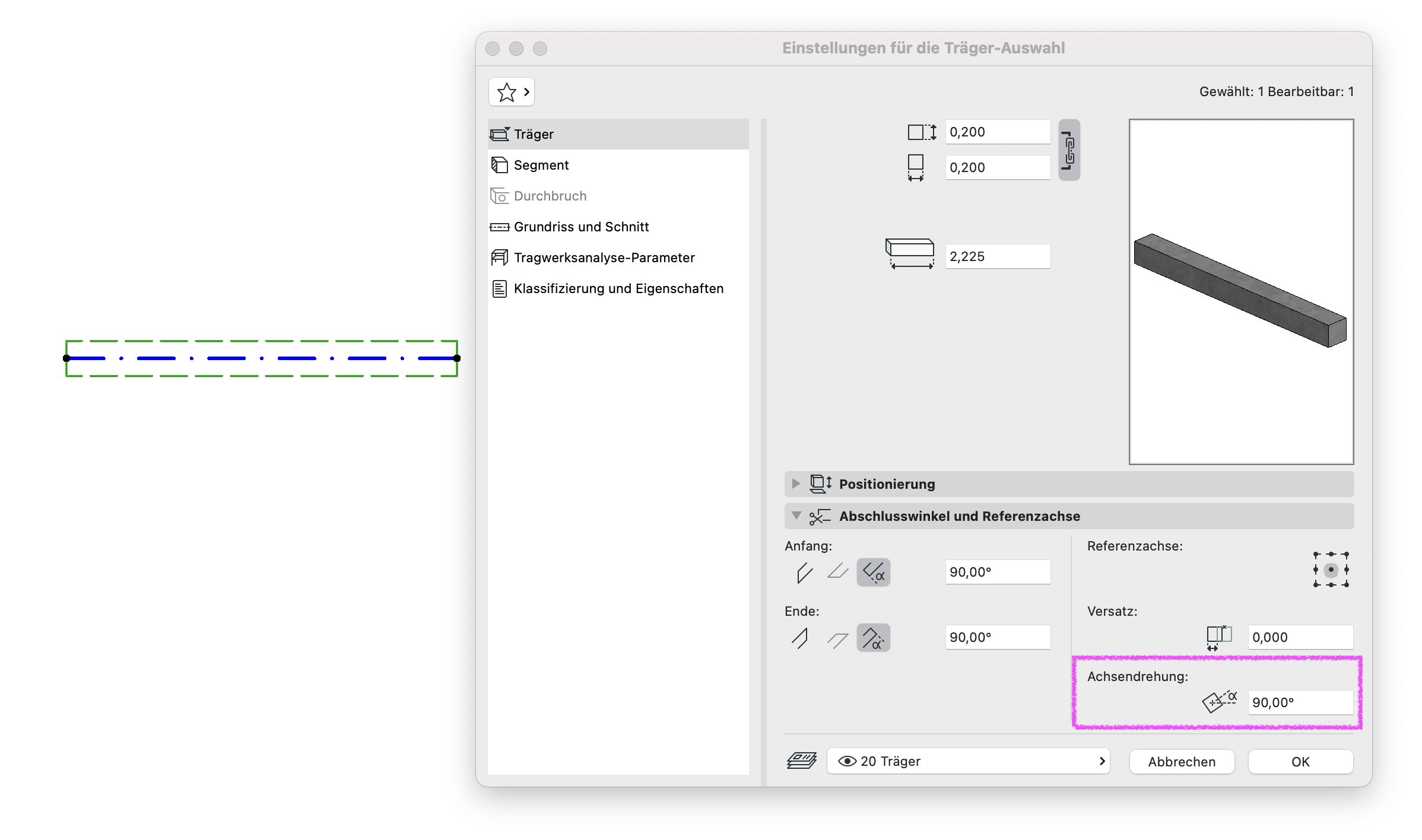

- Träger können in den Einstellungen unter Träger > Abschlusswinkel und Referenzachse unter Achsdrehung: um 90° in der Referenzachse gedreht werden.

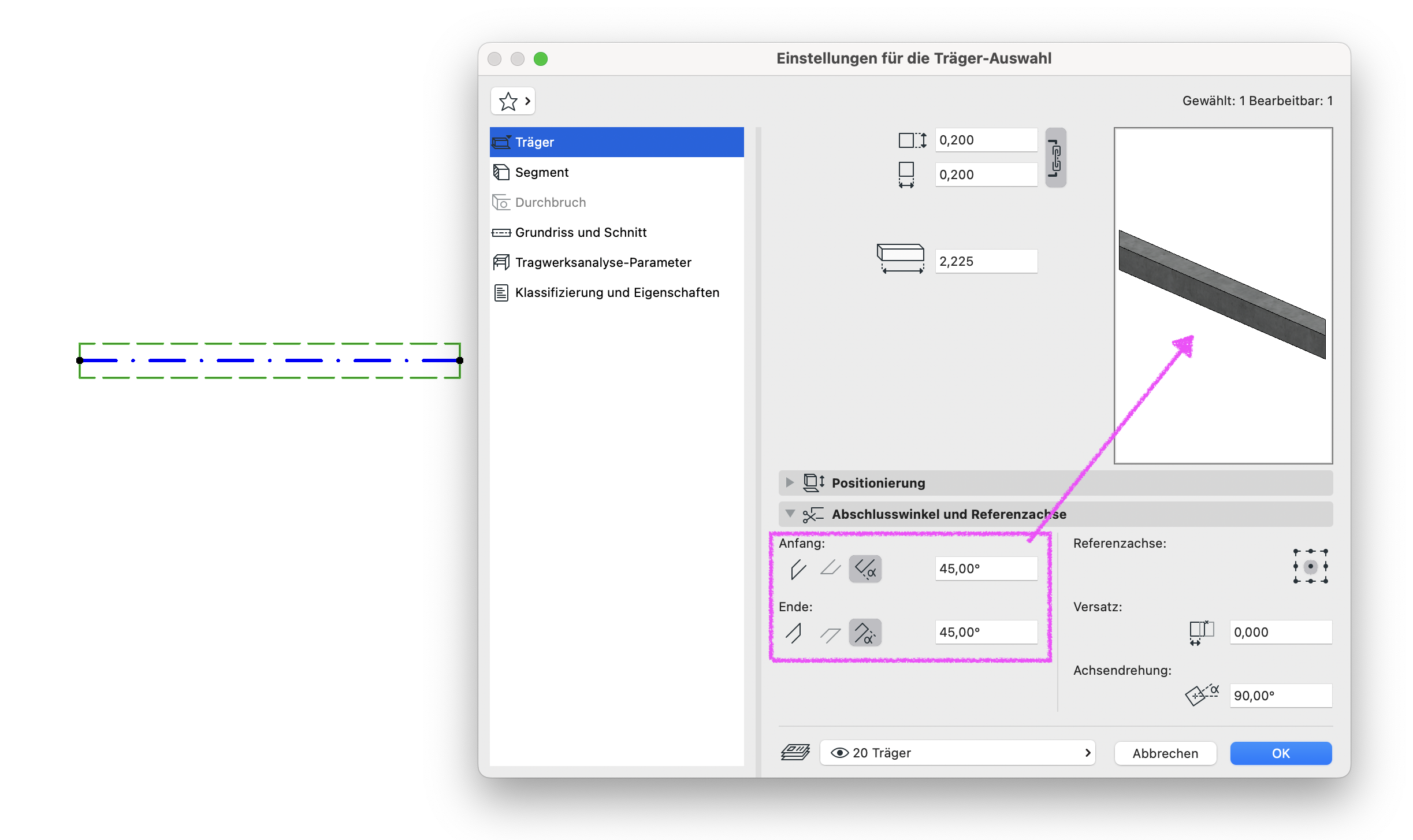

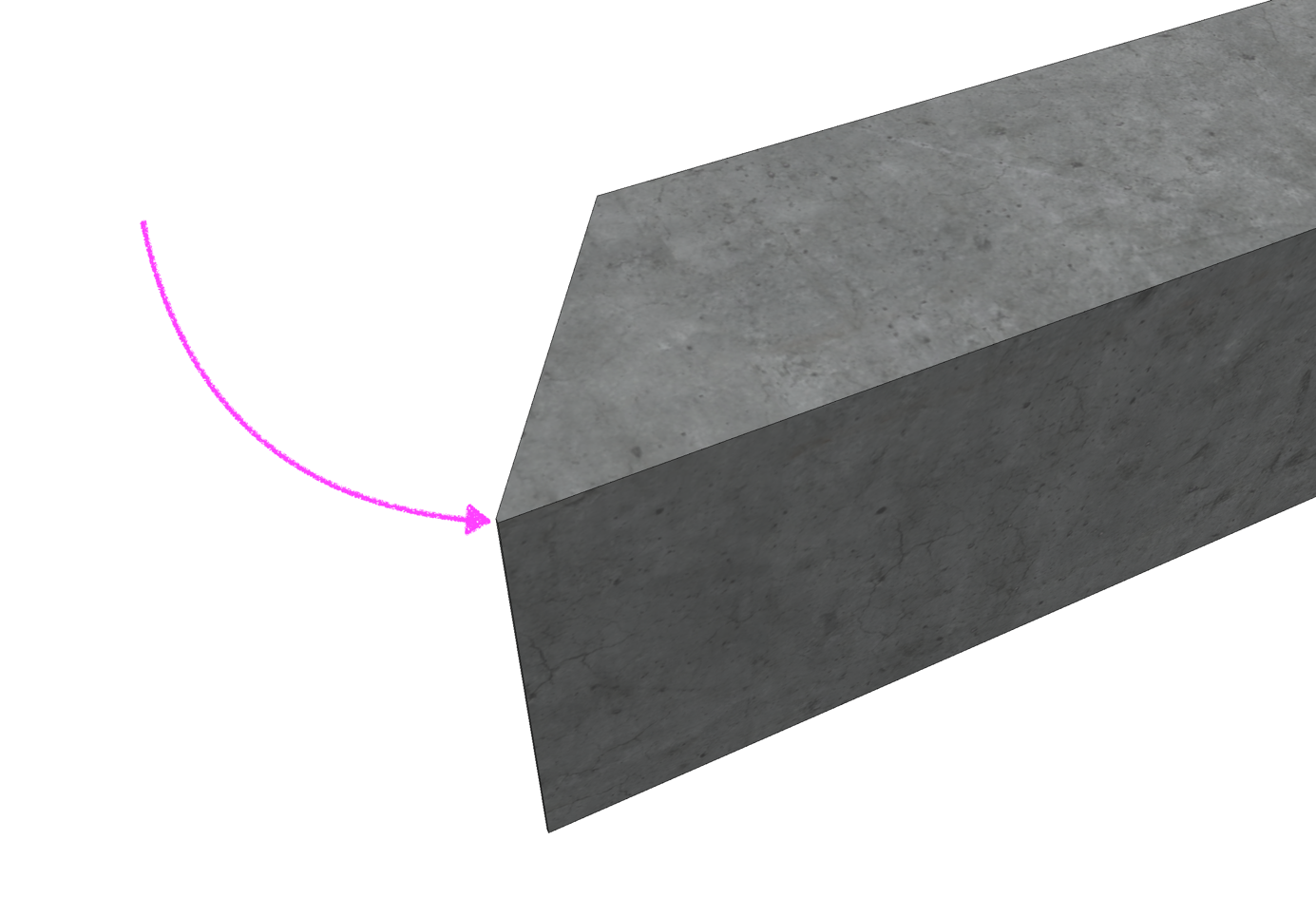

- Anschließend kann unter Anfang: und Ende: ein freier Abschlusswinkel gewählt werden.
- Für eine geneigten Darstellung im Grundriss muss außerdem unter Grundriss und Schnitt > Grundriss und Schnitt > Grundrissdarstellung eine rein projizierte Darstellungsweise unter Grundrissdarstellung und Projektsmodus gewählt werden.
Hinweis:
- Wenn Profil-Träger verwendet werden, muss das verwendete Profil im Profilmanager um die gleiche Gradzahl gedreht werden.
- Wenn die gedrehten Träger ausgewertet werden, sind in der Auswertung für diese Elemente bestimmte Parameter vertauscht, z. B. Breite und Höhe.
3. Träger als Profil-Träger mit Modifikatoren erstellen
Im Profil-Manager können für Profil-Träger Abstands-Modifikatoren zur flexiblen Bearbeitung erstellt werden.

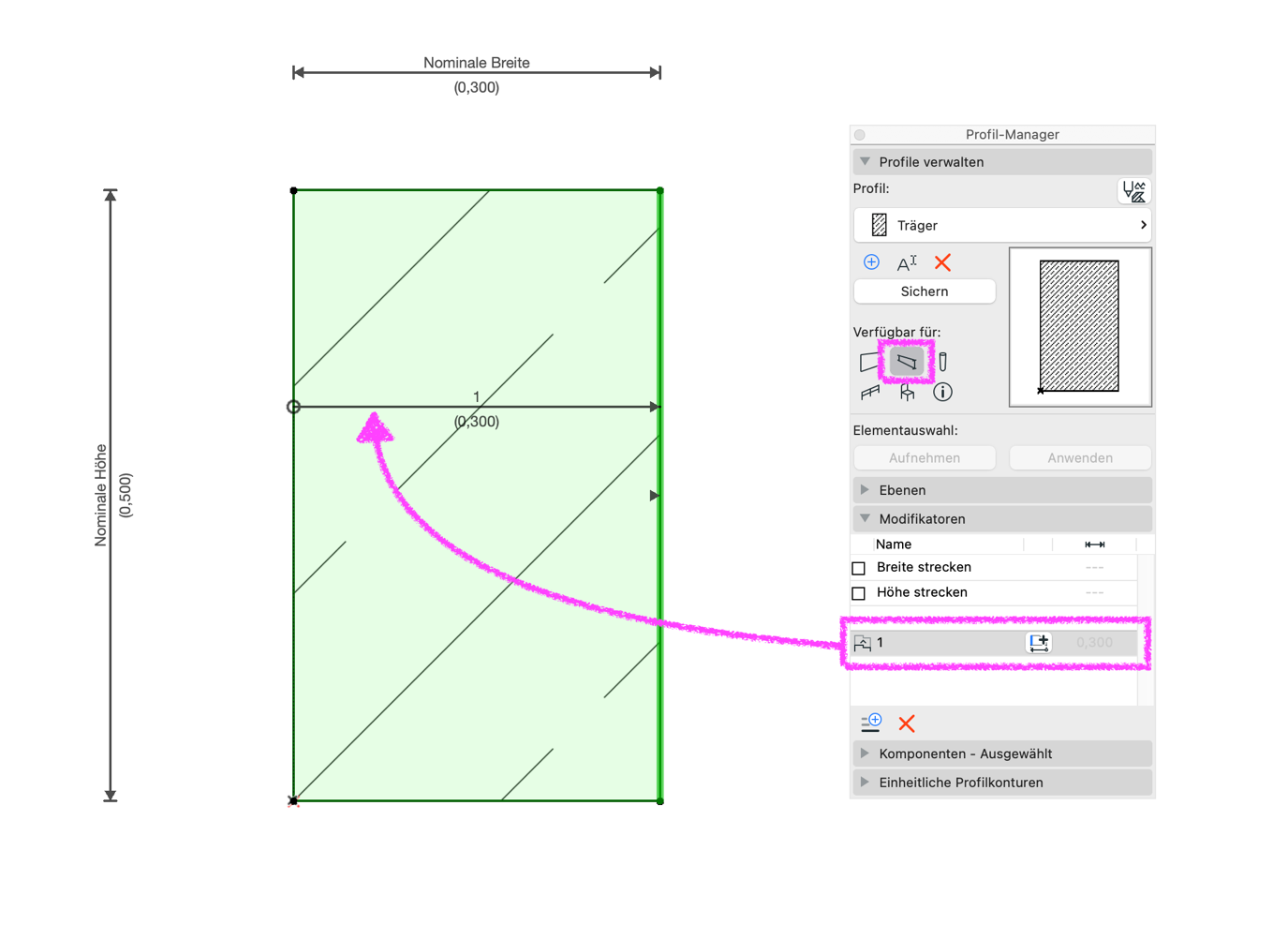

- Profil-Manager unter Optionen > Element-Attribute > Profil-Manager… öffnen.
- Träger-Profil anlegen.
- Verfügbarkeit für: mit Träger festlegen.
- Querschnitt im Profilmanager mit entsprechender Baustoff-Schraffur zeichnen.
- Modifikator für die zu verändernde Kante mit festen Bezugspunkt anlegen.

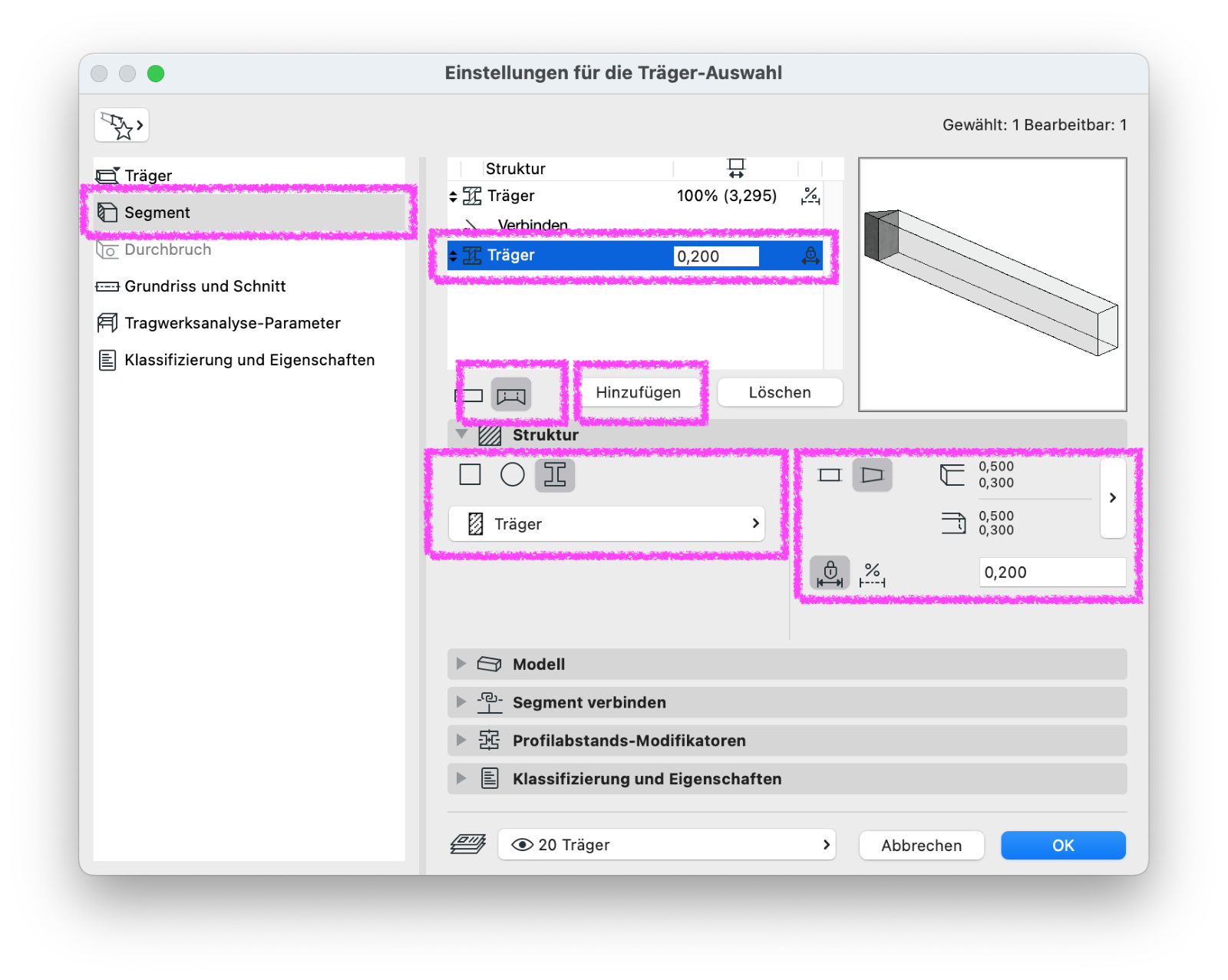

- In den Einstellungen für die Träger-Auswahl muss unter Segment die Segmentierung aktiviert werden.
- Für die Struktur des Trägerabschlusses muss der angelegt Profil-Träger ausgewählt werden. Jeder Segmentteil des Segment-Trägers kann eine unterschiedliche Struktur haben.
- Es muss außerdem die Verjüngte Größe für das zu bearbeitende Segment aktiviert werden.
- Mit Fester Länge kann die genaue Länge des Träger-Anschlusses festgelegt werden.

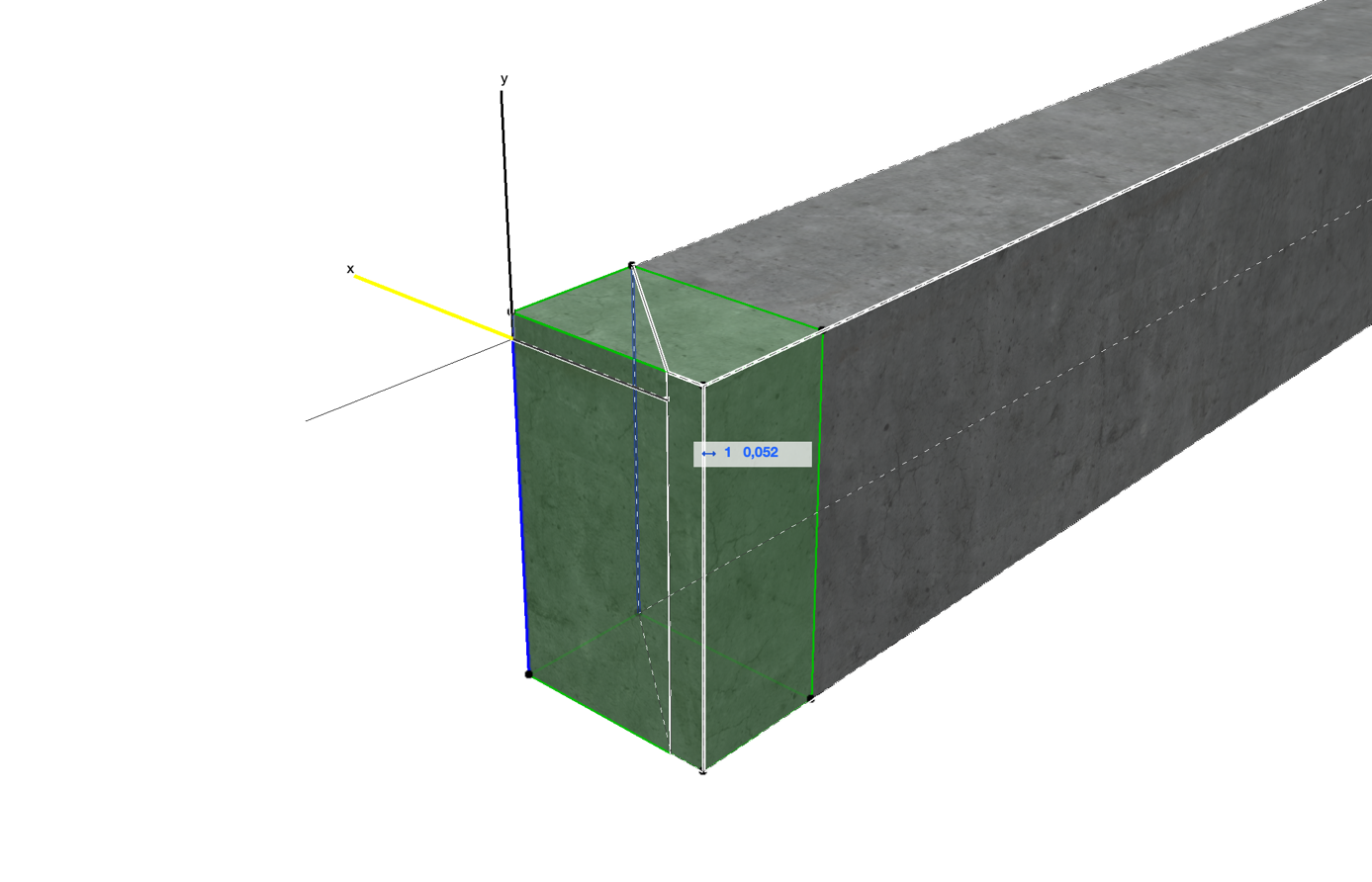

- Im Bearbeitungsmodus im 3D-Fenster kann für das Profil-Segment die blaue Referenzlinie, welche durch den angelegten Modifikator festgelegt wird, geneigt werden und damit ein schräger Abschluss für den Träger erzeugt werden.
Hinweis:
Die blaue Bearbeitungs-Kante kann nicht exakt bis in das Ecke verzogen werden. Es muss ein gerader Rest im minimalen Bruchteilbereich übrig bleiben.
