Problemstellung

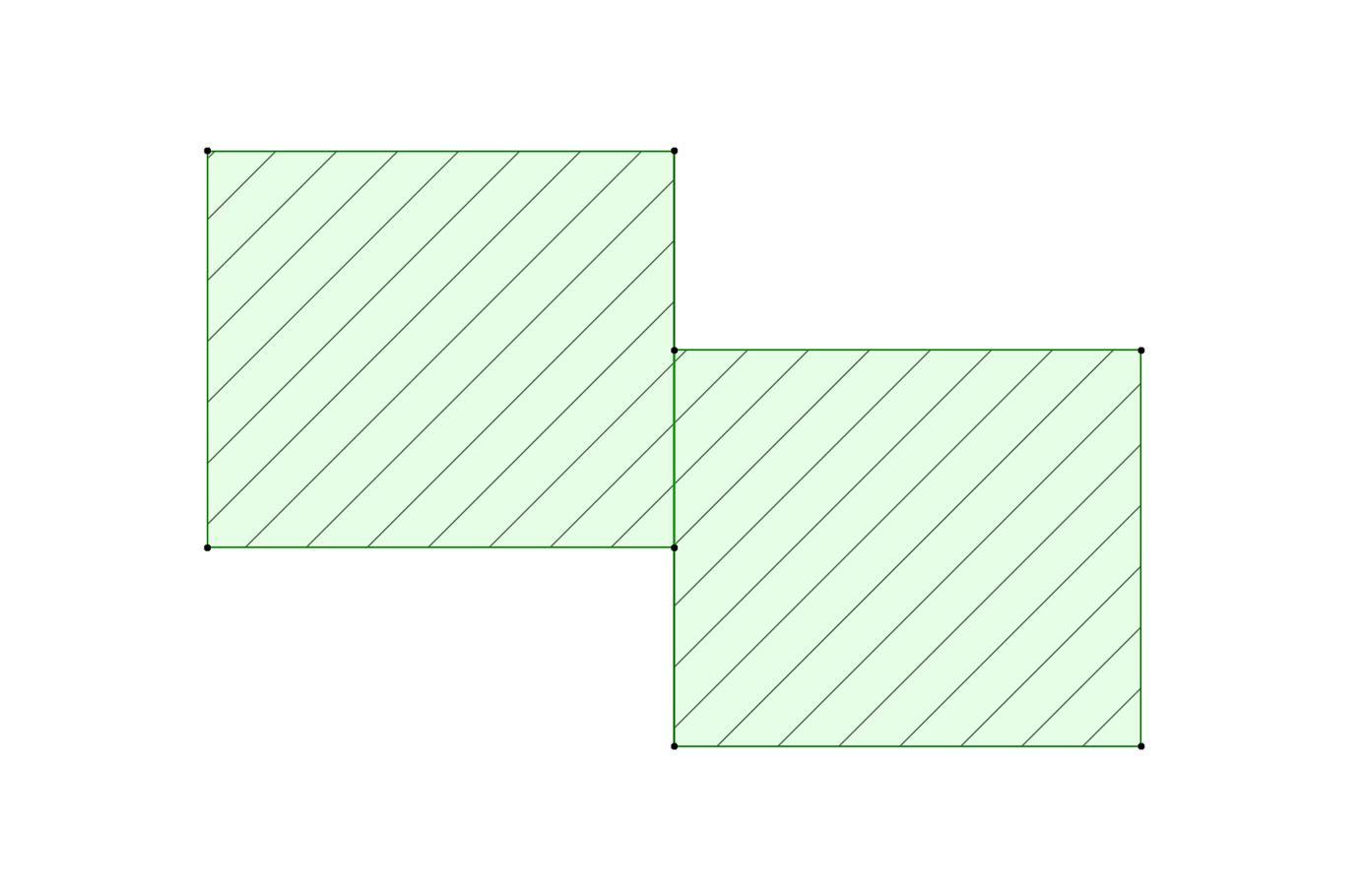

Mit dem Linien-Werkzeug sind Linien und/oder mit dem Schraffur-Werkzeug sind Schraffuren gezeichnet worden. Nachträglich sollen die Linien bwz. Schraffuren verbunden werden. Die Elemente lassen sich jedoch nicht zu einem einzigen Element vereinigen.
Troubleshooting
1. Vereinigung-Einstellungen prüfen
Unter Bearbeiten > Vereinigen & zerlegen > Linien-Vereinigung…/Schraffuren-Vereinigung…sollten für Schraffuren bzw. Linien die folgenden Einstellungen getätigt sein.

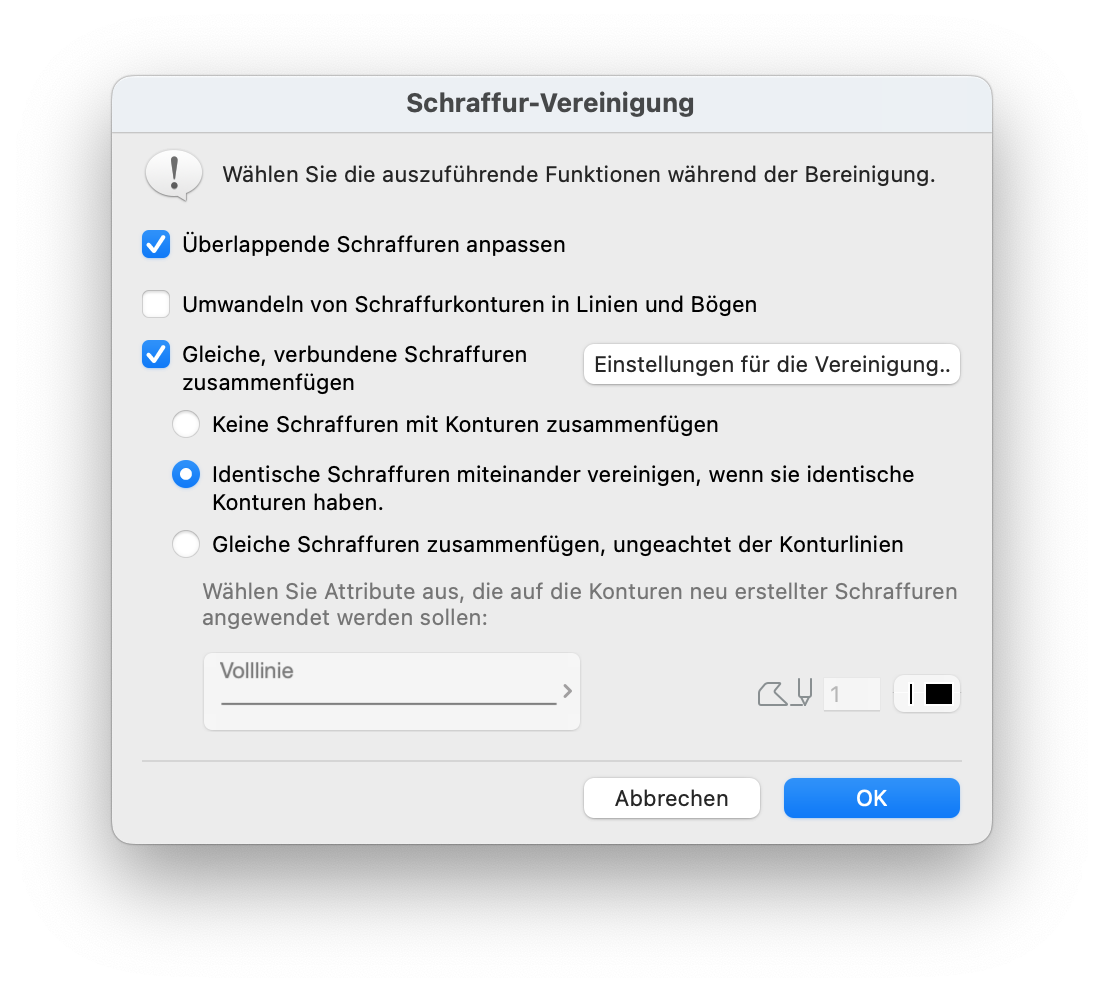

- Schraffuren:

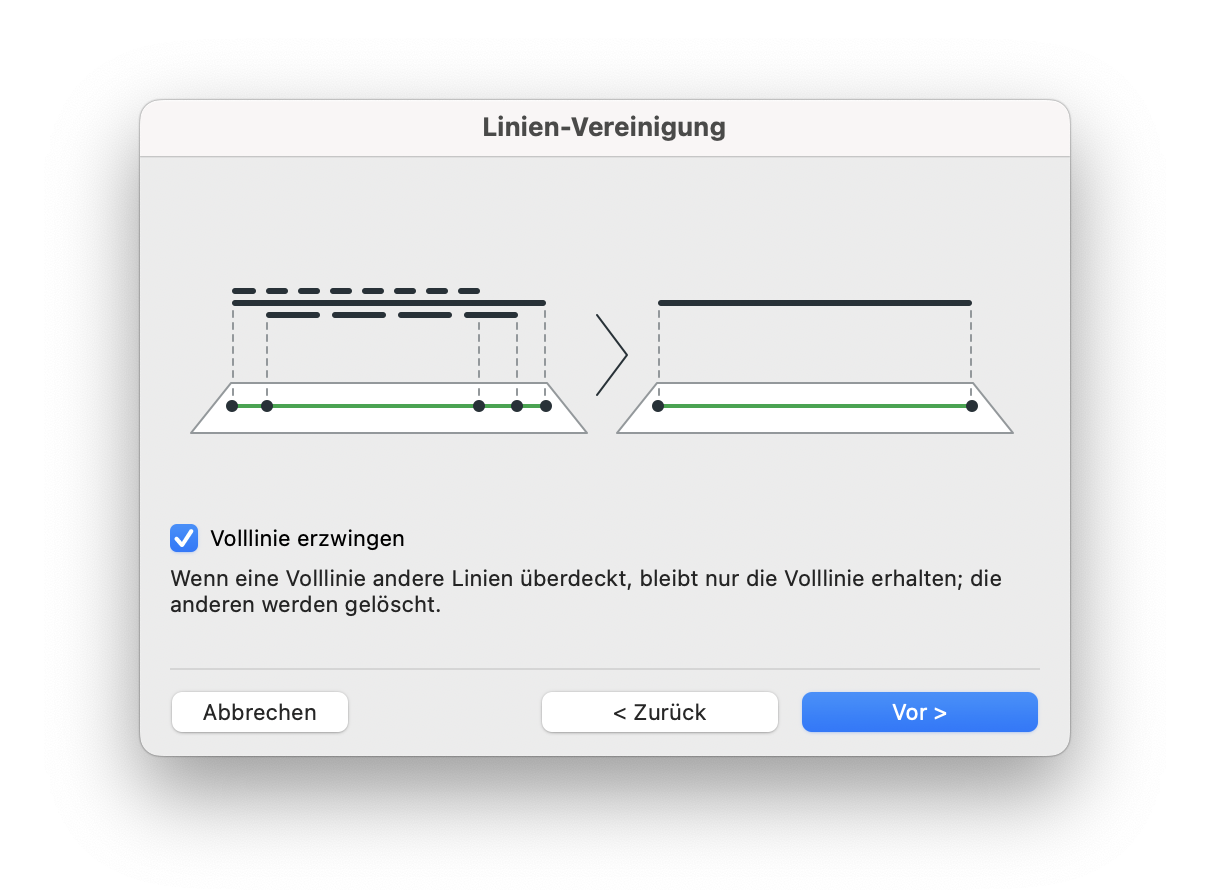

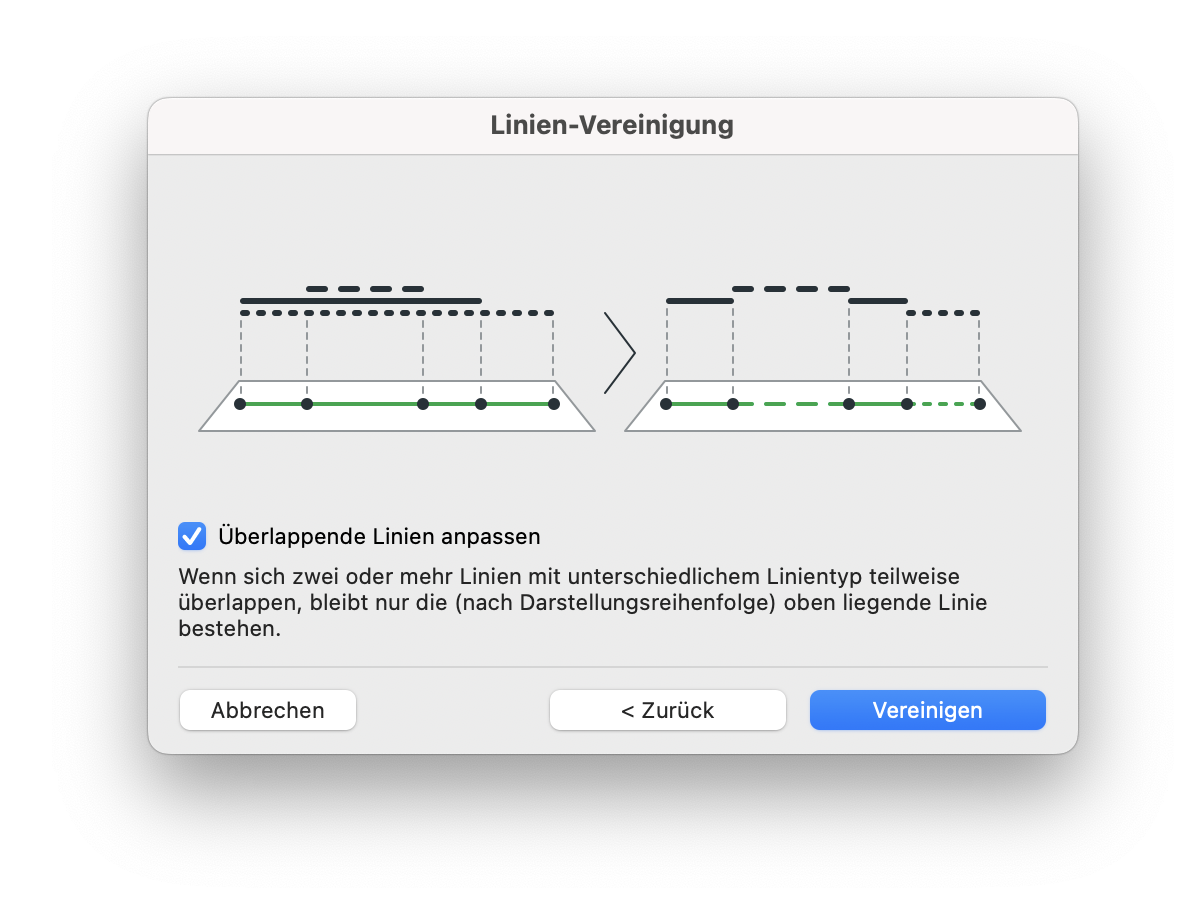

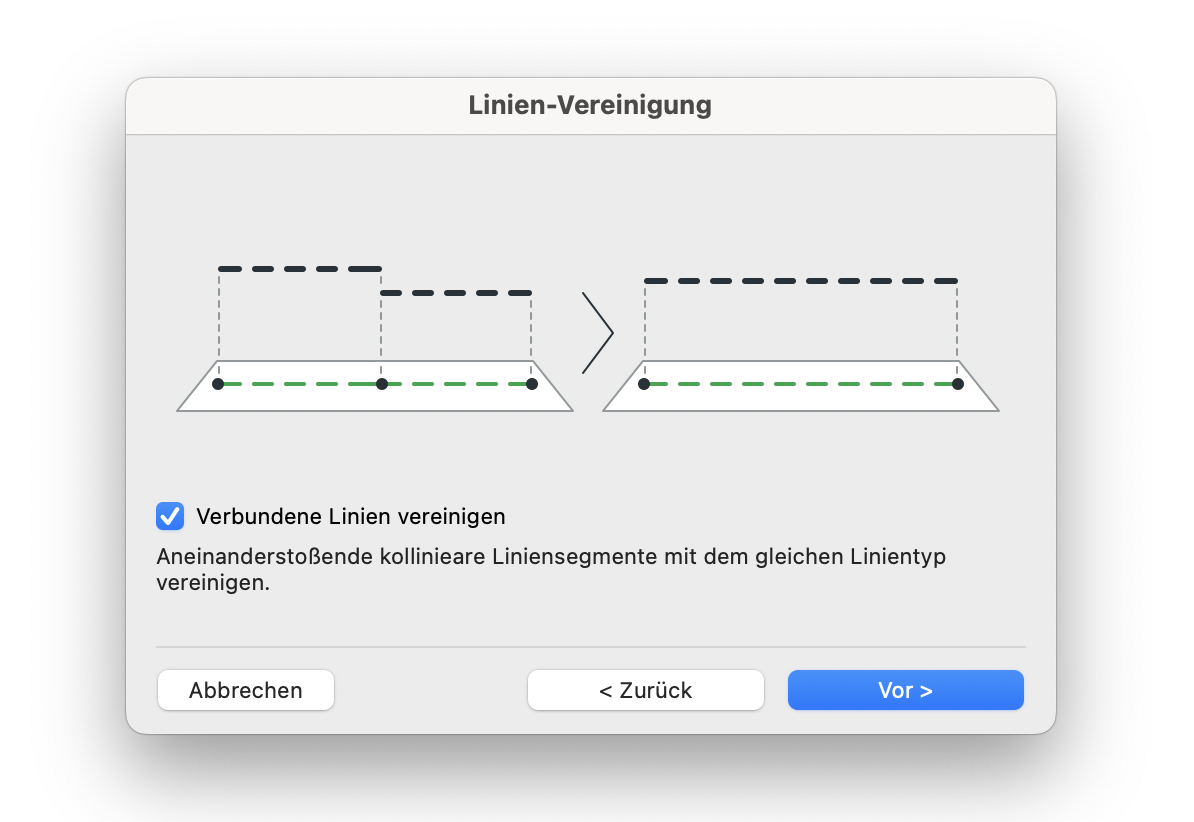

- Linien:
2. Ebene entsperren

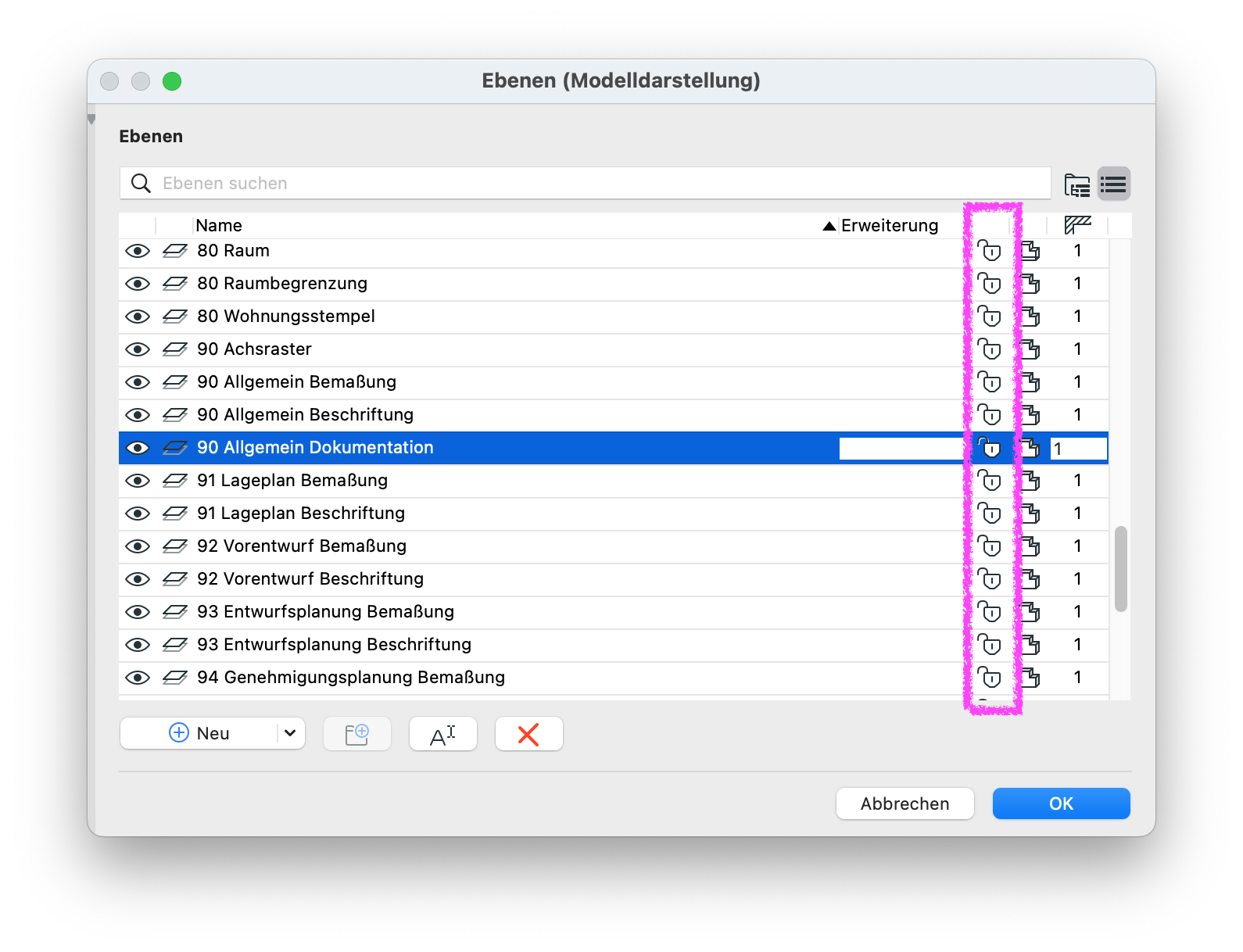

Unter Dokumentation > Ebenen > Ebenen (Modelldarstellung)… muss die entsprechende Ebene, auf der sich die Elemente befinden, entsperrt sein.
3. Elemente entsperren

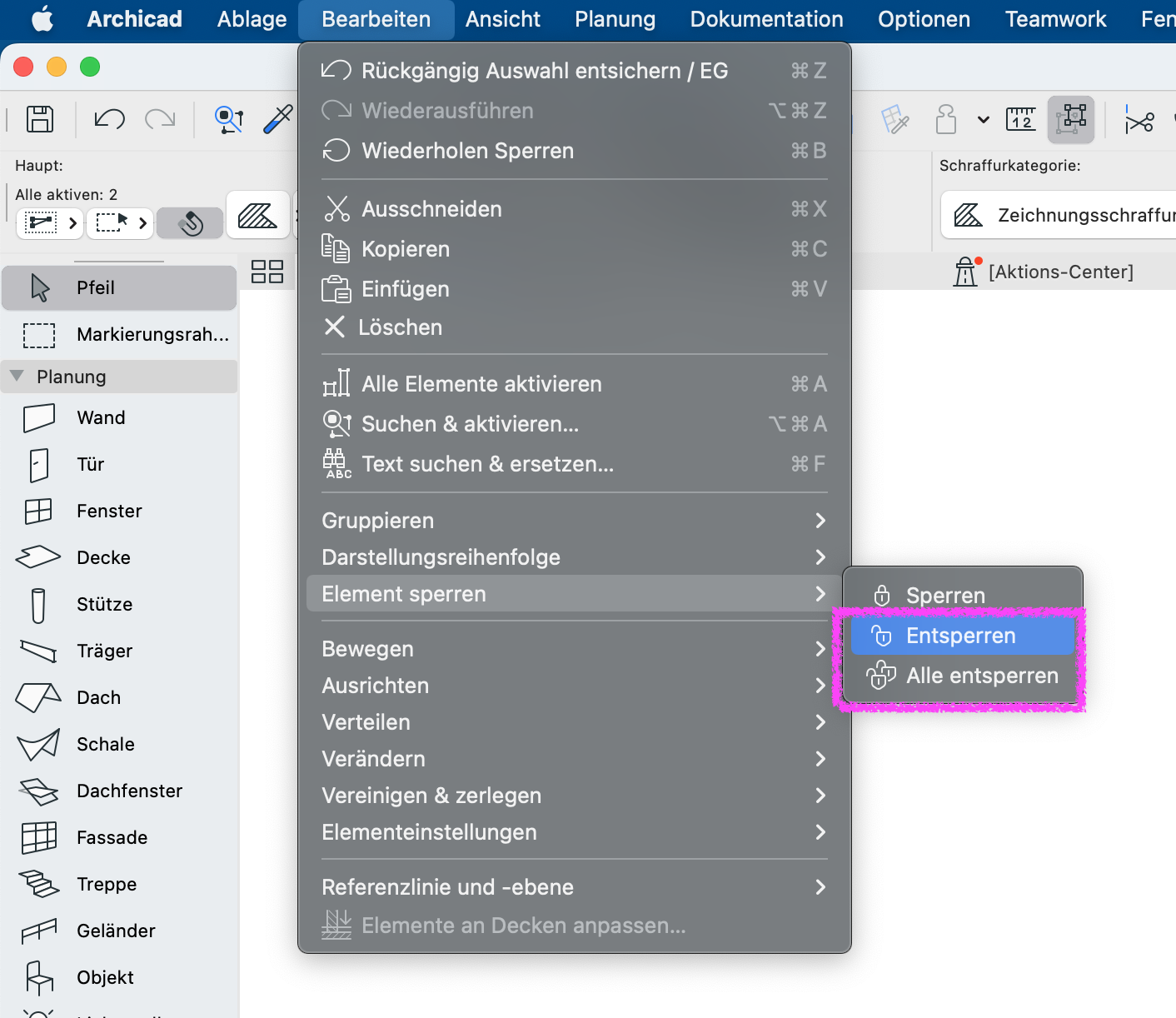

Unter Bearbeiten > Element sperren > Entsperren/Alle entsperren müssen die zu vereinigenden Elemente entsperrt sein.
