Problemstellung

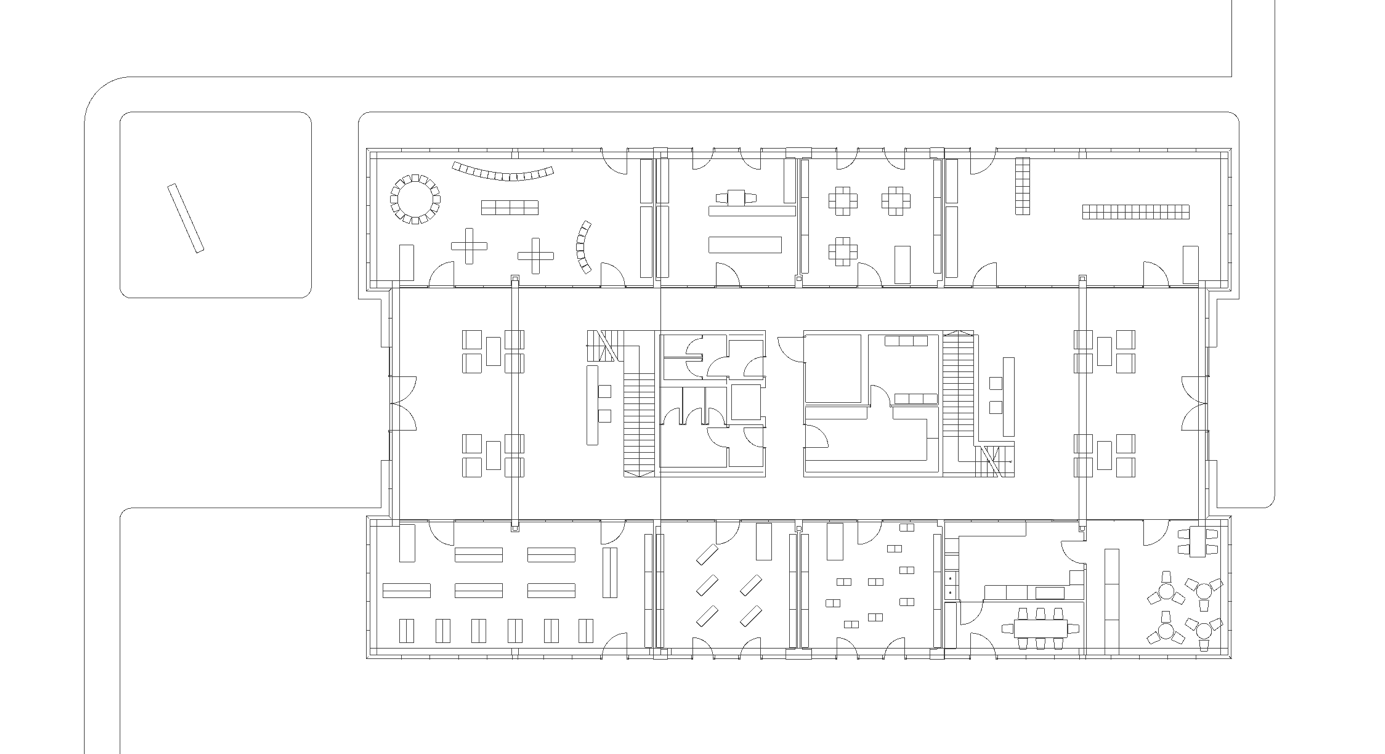

Ein 2D-Grundriss soll als Skizze mit der Skizzen Render Engine gerendert werden. Allerdings lassen sich die 2D-Elemente nicht mit der Photorealistik rendern.
Troubleshooting
1. Erstellen eines 3D-Elements
Die Photorealistik benötigt zum Rendern ein 3D-Modell. Damit ein Grundriss als Skizze gerendert werden kann, muss dieser im 3D existieren.
Hierfür kann der Grundriss als DWG exportiert und danach als Objekt in die Datei eingeladen werden. Für das Erstellen von 3D-Elementen aus 2D-Elementen kann den Artikel 2D-Grundriss lässt sich nicht im 3D anzeigen gefolgt werden.
2. Konvertierung zu Morphs

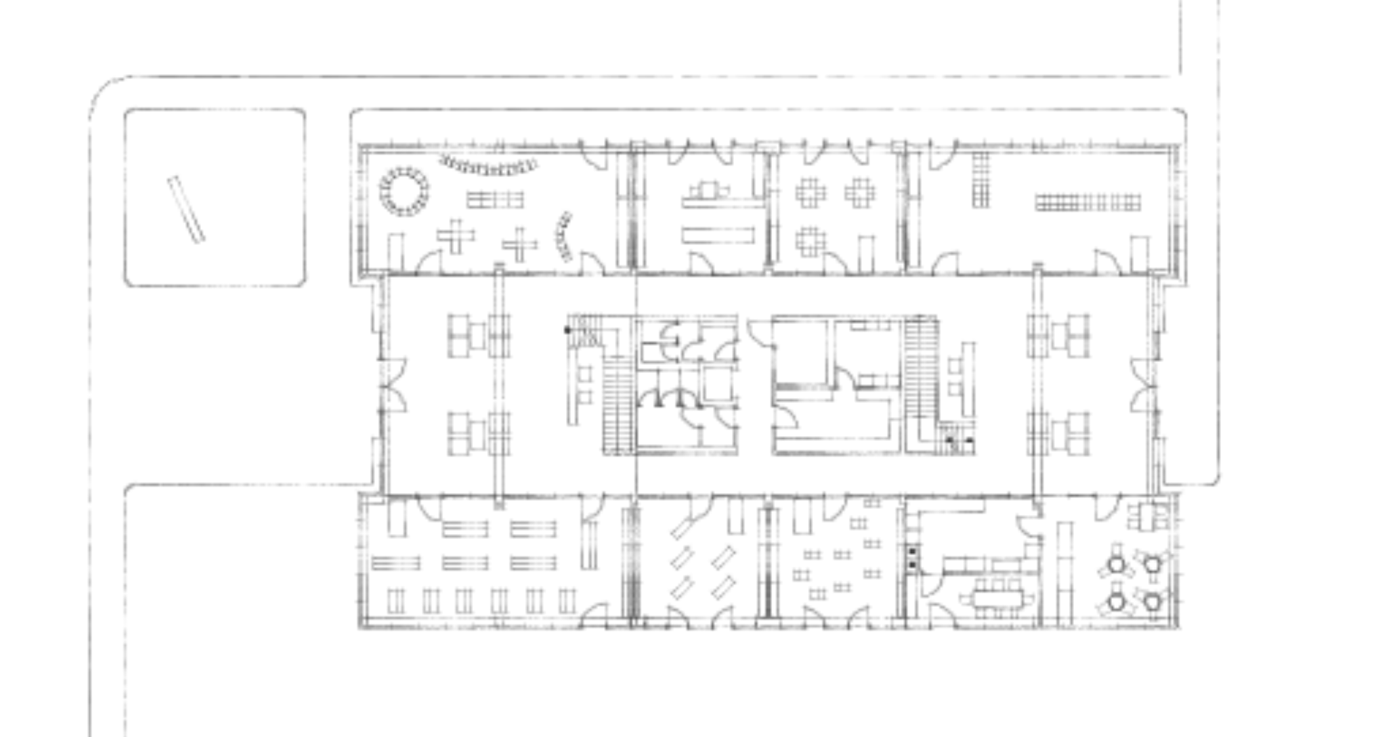

Das importierte Objekt wird anschließend ausgewählt und über Planung > Auswahl zu Morph konvertieren zu einzelnen Morphs konvertiert. Die aus dem Grundrissplan erstellten Morphs können anschließend als Skizze gerendert werden.
Hinweis:
Das Erstellen einer Skizze kann in den Photorealistik-Einstellungen stark individualisiert werden. Mit Hilfe des CineRender können auch Linien- und Cartoon Renderings erstellt werden. Außerdem kann das Skizzenrendering durch eigene Linienstile oder das Verwenden von Schraffurfarben weiter angepasst werden.
